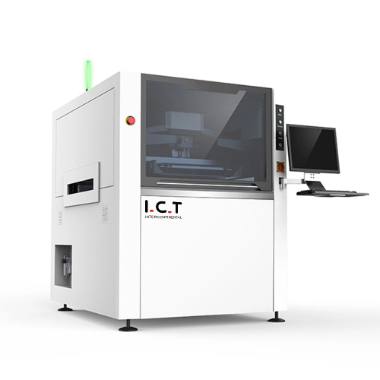

Koko auto-SMT-stensiiltulostin on SMT: n täydellisen linjalaitteen käyttölaitteet. Se on yksi SMT -teollisuuden kolmesta valtavirran komponentista. SMT-kaavaimen tulostin on jaettu puoliautomaattiseen ja täysin automaattiseen. Tällä hetkellä useimmat valtavirran tehtaat käyttävät täysimittaista SMT-stensiilitulostinta. Koska koko Auton SMT-stensiilitulostinteollisuuden yleinen tekniikka on ollut suhteellisen kypsä, sekä kotimaassa että ulkomailla on syntynyt joukko tunnettuja tuotemerkkejä. Saanen esitellä täysauto SMT-stensiilitulostimen työprosessin.
Tämä on sisältöluettelo:
l Mitkä ovat koko Auton SMT-stensiiltulostimen erityiset työnkulut?
l Mitkä ovat koko Auton SMT-stensiilitulostimen tuotantovaiheet?
l Mitkä ovat varotoimenpiteet, kun käytät täysimittaista SMT-stensiiltulostinta?
① Piirilevy syötetään täysimittaiseen SMT-kaavaimen tulostimeen automaattisella lastauskoneella kuljetinhihnaa pitkin
② Koko auto SMT Stencil -tulostin löytää piirilevyn pääreunan ja etsii sen
③ Z-kehys siirtyy tyhjiölevyn sijaintiin
④ Lisää tyhjiö piirilevyn kiinnittämiseksi erityiseen asentoon
⑤ Visio -akseli siirtyy hitaasti piirilevyn ensimmäiseen kohteeseen
⑥ Täysin automaattinen SMT-stensiiltulostinkamera etsii merkkipistettä vastaavan teräsverkon alla
⑦ Kone siirtää painettua kaavainta kohdistaakseen sen piirilevyyn, ja kone voi siirtää kaavaimen X- ja Y -akselien suuntiin ja karan suuntaan
⑧ Stensiili on linjassa piirilevyjen kanssa, Z-kehys liikkuu ylöspäin ja piirilevy koskettaa kaavaimen alaosaa
⑨ Kun se on siirretty paikoilleen, puristus työntää juotospastan rullaamaan kaavaimella ja tulostamaan sen piirilevyn tyynyn asentoon reiän reiän läpi.
⑩ Kun täysauto SMT-kaavaimen tulostin on tulostettu, Z-kehys liikkuu alaspäin ajaaksesi piirilevyn ja kaavaimen erottamiseksi
11 täysimittainen SMT-kaavaimen tulostin lähettää piirilevyn seuraavaan prosessiin
12 täysimittainen SMT-kaavaimen tulostin vastaanottaa seuraavan tulostettavan piirilevyn.
Kiinnitä kaavain täysauto SMT-stensiiltulostimeen ja virheenkorjaus OK, koota sitten puhdas puristus automaattiseen juotospastatulostimeen.
Lisää juotospastana sekoittavalla juotospastana sekoittavalla veitsellä kaavaimeen. Ensimmäinen kerta, kun juotospasta lisätään, on noin 1 cm ja leveys on 1,5 - 2 cm. Pituus riippuu piirilevyn pituudesta. Molemmat osapuolet ovat noin 3 cm pidempiä kuin painetut alue. Sen ei pitäisi olla liian pitkä tai liian lyhyt. Lisää juotospasta kahden tunnin välein, noin 100 grammaa juotospasta.
Aseta piirilevy tulostamaan, tarkista 5kpl ennen tulostamista ja aloita tuotanto vahvistettuna, että tulostuslaatu on normaali.
Koko auto-SMT-kaavaimen tulostimen normaalissa tulostusprosessissa operaattorin on tarkistettava tulostusvaikutus kerran puolen tunnin kuluessa nähdäksesi, onko olemassa vikoja, kuten tinan, jatkuvan tinan, teroituksen, vaihtamisen, puuttuvan tulostuksen jne. Puuttoa, ja nastat ovat liian tiheitä komponenttien tulostusvaikutusta tarkistetaan pääasiassa.
Stensiili on puhdistettava joka 5keksää painettuna. Jos piirilevyllä on komponentteja, joissa on liian tiheät nastat, puhdistustaajuutta on lisättävä ja puhdistettava kerran ilman 3kpl.
Koko auto-SMT-kaavaimen tulostin koostuu yleensä levyn kuormituksesta, juotospastasta, jäljennöksestä ja piirilevyn siirrosta. Juotospastatulostus on monimutkainen prosessi, joka on alttiita joihinkin virheisiin ja vaikuttaa lopputuotteen laatuun. Siksi sinun on kiinnitettävä huomiota siihen liittyviin asioihin, kun käytetään täysimittaista SMT-stensiilitulostinta.
① Täysin auto-SMT-stensiilitulostimen tuotantoprosessissa, jos jatkuvien 3kpl tulostuksen todetaan olevan huono, teknikkolle on ilmoitettava virheenkorjaus ja puhdistavan huonosti painetun piirilevyn.
② Kun puhdistat huonosti tulostetut piirilevylevyt, älä naarmuta piirilevyn pintaa suoraan kovien esineiden kanssa estämään piirilevyn pintapiirit
③ Kultasormilla varustetut piirilevyjen tulisi välttää kulta sormet, pyyhkiä ne toistuvasti pölytöntä paperia ja vähän alkoholia, puhaltaa kuivaa ilmapistoolilla ja tarkista suurennuslasin alla varmistaaksesi, että jäännöskannasta ei ole.
④ Full-Auton SMT-kaavaimen tulostusprosessin aikana on tarpeen tarkistaa, onko juotospasta täynnä säännöllisesti ja keräämään täynnä juotospasta.
⑤ Täysin auto-SMT-stensiilitulostimen tuotannon jälkeen on valmis, lisävarusteet ja työkalut, kuten juotospasta, kaavinta, teräsverkko jne., On saatettava talteen, ja kalusteet ja kalusteet on puhdistettava.
⑥ Ensimmäinen prosessi SMT -juotosprosessin tulostamisprosessissa. Suurin osa SMT-prosessin virheistä johtuu täysimittaisen SMT-kaavaimen tulostimen virheellisestä toiminnasta.
⑦ Oikea toimintaprosessi on avain tulostuksen laadun varmistamiseen. Toivon, että yllä oleva täysauto SMT Stencil -tulostimen tuotantoprosessi voi auttaa sinua.
