Suomalainen Luettu:0 Kirjoittaja:Sivustoeditori Julkaisuaika: 2022-04-27 alkuperä:paikka

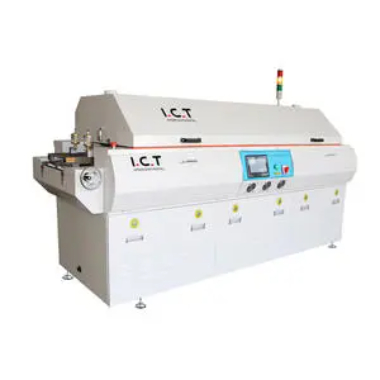

Lyra Reflow uuni on yksi yleisimmistä juotostekniikoista nykyaikaisessa automatisoidussa elektroniikan valmistuksessa.Lyra Reflow Ovenin tekninen pääkohta on lämpötilan säätö.Siksi tarkka juotoksen lämpötilan ja kosteuden mittaus ja säätö on yksi keino varmistaa juotoksen laatu ja vähentää vikoja.avainasia.Mitkä ovat lämpötila- ja kosteusanturien tekniset ominaisuudet, joilla on tärkeä rooli Lyra Reflow Oven -teknologiassa?
Tämä on sisältöluettelo:
l Mikä on Lyra Reflow -uunin lämpötilan säädön periaate?
l Lyra Reflow Ovenin välttämättömyys lämpötilan säätelyyn.
l Lyra Reflow -uunin lämpötila- ja kosteusanturia koskevat varotoimet.
Lyra Reflow uuni on pehmeä juotos, joka toteuttaa mekaanisen tai sähköisen liitännän pinta-asennuskomponenttien juotospäiden tai tappien ja piirilevytyynyjen välillä sulattamalla uudelleen painetun levyn tyynyille ennalta kohdistetun tahnajuotteen..Tällaisessa Lyra Reflow -uunissa on sisällä lämmityspiiri, joka lämmittää ilman tai typen riittävän korkeaan lämpötilaan ja puhaltaa sen piirilevylle, johon komponentti on jo kiinnitetty, niin että komponentin molemmilla puolilla oleva juote sulaa ja sitten liitetty emolevyyn.Lyra Reflow -uunin lämpötila- ja kosteusanturin etuna on, että lämpötilaa on helppo säätää, hapettumista voidaan välttää hitsausprosessin aikana ja valmistuskustannuksia on helpompi hallita.
Lyra Reflow uuni lämpötila- ja kosteusanturi on eräänlainen tiedontunnistuslaite, joka voi muuntaa havaitut mittaustiedot sähköisiksi signaaleiksi tai muiksi signaaleiksi tietyn säännön mukaisesti.Lisäksi Lyra Reflow Oven -juottamisen kuumennusprosessin aikana matalan kosteuden ympäristöolosuhteet saavat juotospastassa olevan liuotin haihtumaan liian nopeasti, mikä 'kuivaa' juotospastan.Tämä lyhentää juotteen koko sulamisprosessin aikaa ja johtaa lopulta siihen, että tarpeeksi juotospastaa ei 'vapauta' Lyra Reflow Ovenin uudelleenvirtauksen aikana.Siksi juotettavien komponenttien tapit eivät voi saada riittävästi juotospastaa, vaan myös sulatusprosessi ei voi tapahtua suoraan.
Kosteus Lyra Reflow uuni ympäristö ei saa olla liian korkea, muuten juotospasta imee kosteutta ilmasta ja vähentää tarttuvuutta, mikä vaikuttaa suoraan juotospallon muodostumiseen uudelleenvirtauksen aikana.Kun Lyra Reflow Ovenin lämpötila on liian korkea, se aiheuttaa myös samanlaisen vaikutuksen, mikä lisää huomattavasti pyrstön ja siltojen muodostumisen todennäköisyyttä.Edellä mainitun tilanteen välttämiseksi mittaamiseen ja ohjaukseen käytetään Lyra Reflow Ovenin lämpötila- ja kosteusanturia.On tarkoituksenmukaisempaa pitää suhteellinen kosteus 40-60 % ympäristön lämpötilassa 20-25°C.
