Puoli-automaattinen SMT-tuotantolinja , , jota kutsutaan myös pintakokoonpanoteknologiaksi, on uusi sukupolvi elektroninen kokoonpanotekniikka, joka on kehitetty hybridi-integroidusta piiritekniikasta. Sille on ominaista komponenttien pintaasennustekniikan käyttö ja reflw -juotostekniikka. Siitä on tullut uusi sukupolvi elektronisen tuotteiden valmistuksessa.
Tämä on sisältöluettelo:
l Mitkä ovat esituotannon valmistusolosuhteet puoliautomaattisen SMT-tuotantolinjalle?
l Mitä tietoja vaaditaan puoliautomaattisen SMT-tuotantolinjan tuotantoprosessiin?
l Mitkä ovat puoliautomaattisen SMT-tuotantolinjan tietojen muokkausvaiheet?

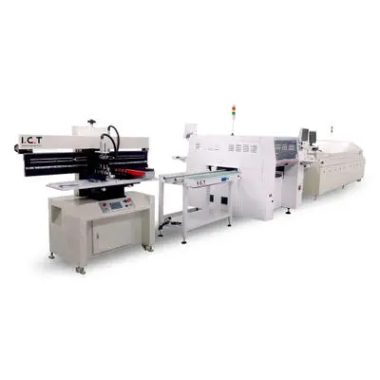

Puoli-auto-SMT-tuotantolinjan päälaitteet sisältävät: tulostuskone, sijoituskone (ylempi pinta elektroniset komponentit), reflw-juotos, laajennus, aaltouuni, testipakkaus. SMT: n laaja levitys on edistänyt elektronisten tuotteiden miniatyrisointia ja monitoimintoa, ja se on tarjonnut olosuhteita massatuotantoon ja alhaiseen vika-arvoon.
Puoli-auto-SMT-tuotantolinjan tuotanto-ohjelman valmistelu vaatii seuraavien tietotyyppien valmistelun, ja puoliautomaattisen SMT-tuotantolinjan valmistelu on suoritettava seuraavassa järjestyksessä. PWB -kortin/näytön datan syöttö → Tulostusolosuhteiden datan syöttö → Tarkista datan syöttö → Tietojen puhdistaminen → Lisätiedot Syöttö Syöttö Yllä olevat tiedot on koottava pääasiassa ensimmäiselle kohteeksi (PWB ja näyttötiedot), toinen kohde (tulostusolosuhteet) ja neljäs kohde (puhdistustiedot).
l Tietojen syöttö: Aktivoi Alt -näppäin valikkovalinta
L PWB/Stencil -tiedot, PWB -kortin/näytön tietojen syöttönäyttö ilmestyy tällä hetkellä, tämän näytön syöttämisen tiedot ovat:
L PWB ID ---- tällä hetkellä tuotetun PWB: n koodinimi.
L PWB -koko (x, y), tällä hetkellä tuotetun PWB: n pituus ja leveys mitat.
l Asettelun siirtymä (x, y), nykyisen PWB: n poikkeama (viittaa yleensä PWB: n oikeaan alakulmaan).
l paksuus, tällä hetkellä tuotetun PWB -levyn paksuus.
L Stencil ID ---- Nykyisen stensiilin koodinimi.
L Stensiilikoko (x, y), stensiilin pituus ja leveys mitat käyttävät tällä hetkellä puoliautomaattia SMT-tuotantolinjaa.
l Printer-asettelustandardi, valitse nykyisen puoliautomaattisen SMT-tuotantolinjan tulostuksen poikkeama-standardi.
l Alkuperäpoika (x, y), poikkeama PWB -vertailupisteen ja näytön vertailupisteen välillä.
L PWB-tyyppi ----- Valitse PWB-tyyppi valintaruutuun.
L BOC Mark1 (x, y), PWB: n ja stensiilin poikkeama korjaa ensimmäisen tunnistuspisteen koordinaatit.
L BOC Mark2 (x, y), PWB: n ja stensiilin poikkeama korjaa toisen tunnistuspisteen koordinaatit.
l Tähti Soc Mark1: n, Soc Mark2: n, BOC Mark1: n jälkeen BOC Mark2 osoittaa tunnistuspisteen tunnistustiedot.
