NPM D3A
I.C.T
| Määrä: | |
|---|---|

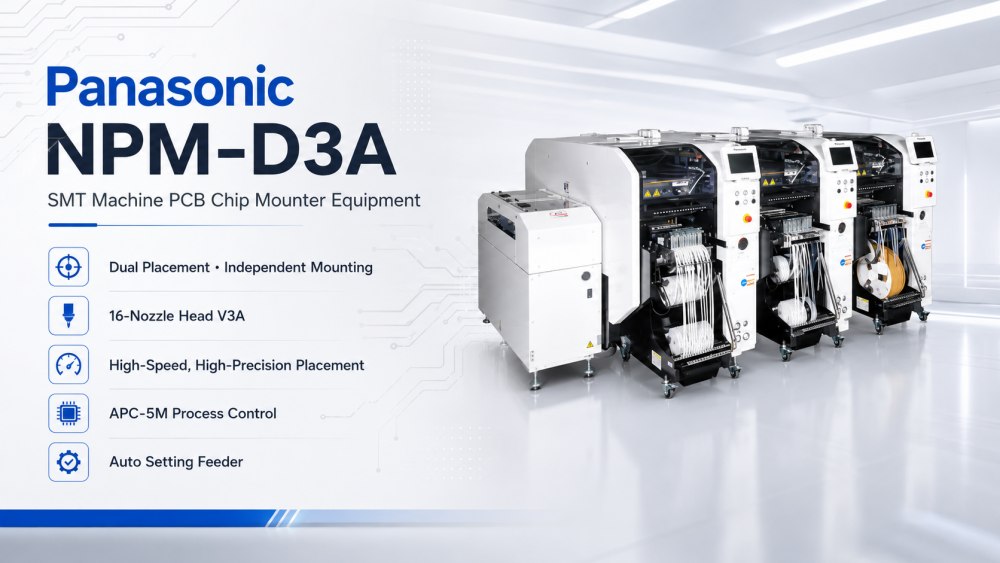

Panasonic Pick And Place Machine NPM D3A:ta käytetään elektronisten komponenttien sijoittamiseen painetuille piirilevyille SMT-tuotannossa. Se soveltuu tehtaille, jotka valmistavat ohjauskortteja, tehotuotteita, viestintäkortteja, LED-tuotteita, kulutuselektroniikkaa ja tietokoneisiin liittyviä kokoonpanoja. Panasonicin automaattisen kiinnityslaitteena se auttaa tuotantolinjaa viimeistelemään komponenttien asennuksen nopeammin ja paremmin toistettavimmin kuin manuaalinen työ. Kone voi toimia juotospastatulostuksen, SPI-tarkastuksen, reflow-juottamisen, AOI-tarkastuksen ja piirilevyjen käsittelyjärjestelmien kanssa. Asiakkaille, jotka tarvitsevat Pick And Place -koneen piirilevykokoonpanoa varten, NPM D3A on käytännöllinen vaihtoehto SMT-linjan rakentamiseen tai päivittämiseen.
Kaksoissijoitusmenetelmä täysin itsenäiseen sijoitukseen
Parannettu perussuorituskyky nopean ja tarkan sijoittelun toteuttamiseksi
5M* prosessinohjaus 'APC-5M' hyvään tuotantoon ja vakaaseen toimintaan
* 5M: Tuotantopaikan muuttuvat elementit: ihminen, kone, materiaali, menetelmä ja mittaus
Erilaisia taitoja vaatimattomia ja työvoimaa säästäviä ominaisuuksia, mukaan lukien automaattinen asetussyöttö
| Erittely
| Tekniset tiedot Tuote | NPM-D3A |
|---|---|
| Piirilevyn mitat (mm) | Kaksikaistainen tila: P 50 mm × L 50 mm ~ L 510 mm × L 300 mm Yksikaistainen tila: P 50 mm × L 50 mm ~ L 510 mm × L 590 mm |
| Sijoituspään maksiminopeus | 46 000 CPH (0,078 s / siru) 38 000 CPH (0,095 s / siru) |
| Sijoituspään sijoitustarkkuus (Cpk ≥ 1) | ±37 μm / siru±30 μm / siru |
| Komponenttien mitat | 0402 siru ~ P 100 × L 90 × S 28 |
| Komponenttitarvikkeiden enimmäismäärä | 68 |
| Nauhan leveyden laskenta | 4 mm, 8 mm |
| SMT-linjan laiteluettelo
Panasonic Pick And Place Machine tarvitsee hyvän prosessituen ennen sijoittamista ja sen jälkeen. ICT voi tarjota täydellisen SMT-linjan, mukaan lukien SMT-kuormaaja, automaattinen stensiilitulostin, SPI-kone, PCB-kuljetin, SMT-komponenttien sijoituskone, reflow-uuni, AOI-kone, PCB-reititin, PCBA-puhdistuskone ja purkukone. Jokainen linjan osa vaikuttaa lopulliseen kokoonpanotulokseen. Jos tulostus on epävakaa, sijoittelun laatu kärsii. Jos uudelleenvirtausta ei hallita hyvin, hyvä sijoitus voi silti aiheuttaa juotosvirheitä. Jos AOI-tietoja ei käytetä oikein, toistuvat ongelmat voivat jäädä piiloon. ICT auttaa asiakkaita yhdistämään nämä koneet yhdeksi yhdistetyksi tuotantovirtaukseksi.
| Asiakkaan menestysvideo
n Uzbekistan, ICT tuki asiakasta suuren elektroniikan tuotantotehtaan rakentamisessa. Tehdas aikoi valmistaa tietokoneiden emolevyjä, SSD-levyjä, muistiin liittyviä tuotteita ja muita elektronisia kokoonpanoja. ICT työskenteli asiakkaan kanssa projektin alkuvaiheesta lähtien ja jatkui asennuksen, virheenkorjauksen ja kokeilutuotannon kautta. SMT-sarjaan kuului ICT-5151 stensiilitulostin, neljä SMT-asennuskonetta, Lyra-sarjan reflow-uunit, SPI-, AOI- ja PCB-käsittelyjärjestelmät. DIP-linjalla käytettiin manuaalista syöttöä, JUKI parittoman muotoisia syöttölaitteita, ICT-Acrab350-aaltojuottoa ja kuljetinjärjestelmiä. Tuotantotestauksen jälkeen Asiakas tunnisti ICT:n nopean reagoinnin, teknisen ohjauksen, laitteiden laadun ja täyden tuen.
| Palvelu ja koulutustuki
ICT tukee asiakkaita SMT-linjan suunnittelusta tuotannon käynnistämiseen. Ennen projektia tiimimme tarkistaa piirilevyn koon, komponenttiluettelon, lähtökohteen, tehdastilan, käyttäjätason ja tarkastusvaatimukset. Laitteen saapumisen jälkeen insinöörit voivat auttaa linjan sijoittelussa, tehon ja ilman tarkastuksessa, kuljetinliitännöissä, ohjelmiston asennuksessa ja testilevytuotannossa. Koulutus perustuu koko SMT-prosessiin, ei vain yhteen koneeseen. Käyttäjät oppivat kuinka tulostus, sijoittelu, uudelleenjuokkaus, tarkastus ja käsittely vaikuttavat toisiinsa. Tämä auttaa paikallista tiimiä ymmärtämään linjan nopeammin ja vähentämään virheitä tuotannon alkuvaiheessa. Panasonic SMT Placement Equipment -hankkeissa tämä tuki tekee käynnistystyöstä organisoidumpaa.
| Asiakaspalaute
Asiakkaat arvostavat usein ICT:tä, koska keskitymme kokonaistuotantoon. Ulkomaisissa projekteissa kone voi olla hyvä, mutta linja vaatii silti oikean liitännän, prosessitestauksen ja kuljettajan koulutuksen. ICT-insinöörit auttavat asiakkaita tarkistamaan ongelmat koko SMT-linjakulmasta. Sijoitusongelma voi johtua syöttölaitteen asetuksista, juotospastan tulostamisesta, PCB-tuesta, ohjelmatiedoista tai uudelleenjuoksuasetuksista. Tarkastelemalla prosessia askel askeleelta asiakas löytää todellisen syyn nopeammin. Monet asiakkaat antavat myös positiivista palautetta ICT:n vastausnopeudesta, käytännön ohjauksesta ja huolellisesta projektin luovutuksesta. Tämä auttaa heidän tiimiään suorittamaan tuotantoa luottavaisemmin.
| Sertifikaatit ja standardit
ICT valmistelee SMT-linjaprojektit huomioiden laatu-, turvallisuus- ja vientitoimitustarpeet. Täydellinen tuotantolinjaratkaisu tukee yleisiä asiakirjoja, kuten CE, RoHS, ISO9001 ja niihin liittyviä patenttimateriaaleja. Ennen toimitusta tiimimme tarkistaa koneen kunnon, tarvikkeet, kaapelit, varaosat, ohjelmistotiedostot, pakkausluettelot ja vientisuojauksen. Tämä vaihe on tärkeä kansainvälisille asiakkaille, koska puuttuvat osat tai epäselvät asiakirjat voivat viivästyttää asennusta. Vahva pakkaus auttaa myös suojaamaan koneita pitkän matkan kuljetuksen aikana. ICT käsittelee sertifikaatit ja toimitusasiakirjat osana koko projektia, joten asiakkaat voivat saada laitteet selkeämmällä tiedolla ja vähemmän kysymyksiä tehdasasetusten aikana.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT auttaa elektroniikkavalmistajia rakentamaan kokonaisia tuotantolinjoja SMT:tä, DIP:tä, pinnoitusta, annostelua, juottamista, tarkastusta, puhdistusta ja piirilevyjen käsittelyä varten. Tiimimme työskentelee linja-asettelun, laitteiden yhteensovituksen, tuotannon testauksen, asennusopastuksen, käyttäjien koulutuksen ja huoltopalveluiden parissa. ICT on tukenut yli 1 700 asiakasta yli 80 maassa. Näitä projekteja ovat muun muassa autoelektroniikka, LED-valaistus, tehotuotteet, viestintälaitteet, teollisuuden ohjauskortit, kulutuselektroniikka ja tietokoneisiin liittyvä valmistus. Asiakkaille, jotka valitsevat Panasonic Pick And Place -koneen tai suunnittelevat täyden SMT-linjan, ICT voi auttaa yhdistämään koneen koko tuotantoprosessiin ja tukea tehdasta asennuksesta vakaaseen toimintaan.
