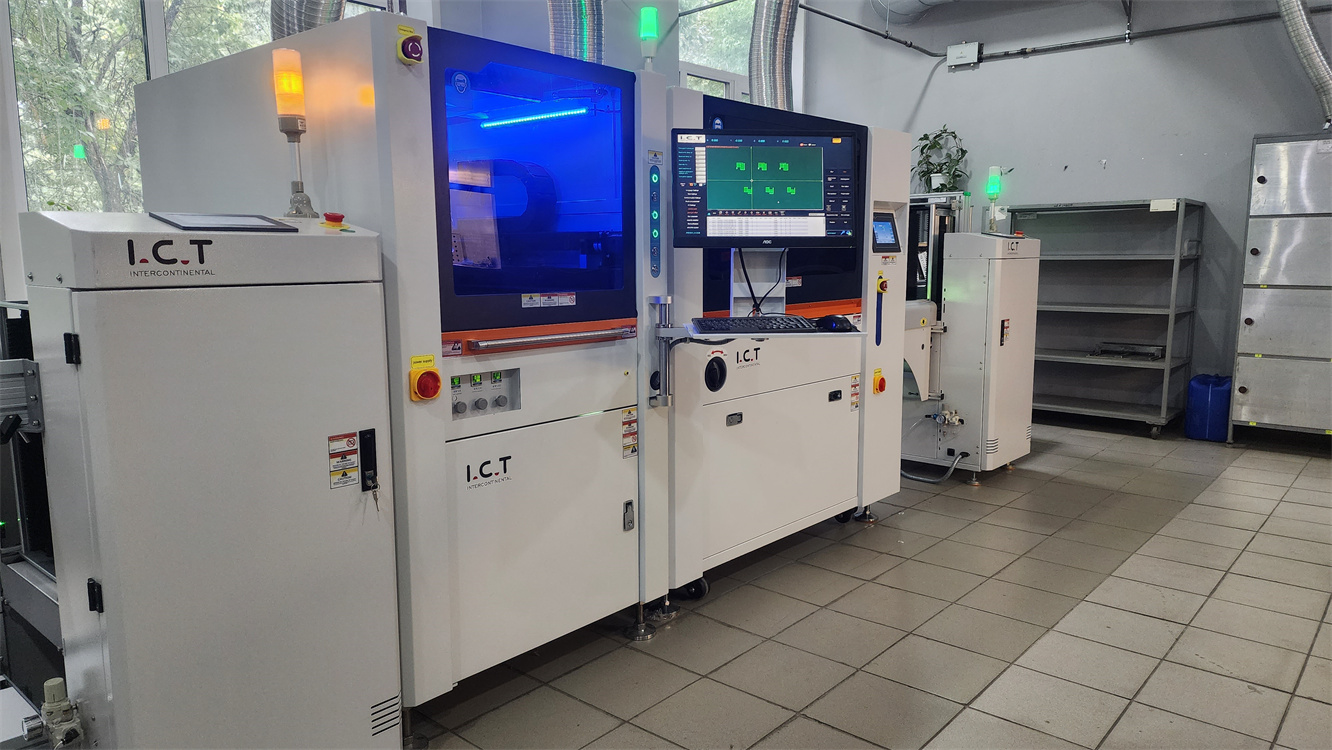

Elektroniikan valmistuksen maailmassa termi 'SMT line' ponnahtaa usein esiin.Mutta mitä se tarkalleen ottaen tarkoittaa?SMT tulee sanoista Surface Mount Technology, menetelmä, jota käytetään tuottamaan elektronisia piirejä, joissa komponentit asennetaan suoraan painettujen piirilevyjen (PCB) pinnalle.SMT-linjalla tarkoitetaan koko kokoonpanolinjaa, jossa tämä tekniikka on toteutettu.SMT-linjan monimutkaisuuden ymmärtäminen voi tarjota arvokkaita oivalluksia nykyaikaiseen elektroniikan valmistukseen.
SMT-linjan ensimmäinen vaihe on stensiilitulostin.Tämä kone levittää juotospastaa piirilevylle.Juotospasta on pienten juotospallojen ja juoksutteen seos, joka auttaa juotosprosessissa.Stensiilitulostin varmistaa, että tahna levitetään juuri niille alueille, joihin komponentit asetetaan.
Seuraavaksi SMT-linjalla on pick and place -kone.Tämä kone on vastuussa elektronisten komponenttien sijoittamisesta piirilevylle.Se poimii komponentteja rullilta tai tarjottimista ja sijoittaa ne tarkasti laudalle.Poiminta- ja paikkakoneen nopeus ja tarkkuus ovat ratkaisevia SMT-linjan tehokkuuden kannalta.
Kun komponentit on asennettu, piirilevy siirtyy reflow-uuniin.Tämä uuni lämmittää levyn lämpötilaan, joka sulattaa juotospastan ja luo vahvan sidoksen komponenttien ja piirilevyn välille.Reflow-prosessia valvotaan huolellisesti sen varmistamiseksi, että komponentit eivät vaurioidu liiallisesta kuumuudesta.
SMT-linjan viimeinen vaihe sisältää tarkastuksen ja testauksen.Automated Optical Inspection (AOI) -koneet tarkistavat vikoja, kuten väärin sijoitetut komponentit tai juotosongelmat.Lisäksi toimintatestauksella varmistetaan, että koottu piirilevy toimii tarkoitetulla tavalla.Tässä vaiheessa havaitut viat korjataan ennen kuin tuote siirtyy seuraavaan tuotantovaiheeseen.
Yksi SMT-linjan tärkeimmistä eduista on sen tehokkuus.Prosessin automatisointi mahdollistaa nopean tuotannon, mikä vähentää elektronisten laitteiden kokoamiseen kuluvaa aikaa.Tämä tehokkuus on erityisen hyödyllinen laajamittaisessa valmistuksessa.
SMT-linjat tarjoavat korkean tarkkuuden, joka on välttämätöntä nykyaikaisille elektronisille laitteille.Poiminta- ja sijoituskoneiden tarkkuus varmistaa, että komponentit on sijoitettu oikein, mikä vähentää vikojen todennäköisyyttä ja parantaa tuotteen yleistä laatua.
Automatisoimalla kokoonpanoprosessin SMT-linjat voivat vähentää merkittävästi työvoimakustannuksia.Lisäksi kyky tuottaa suuria määriä tuotteita nopeasti voi johtaa mittakaavaetuihin, mikä alentaa edelleen tuotannon kokonaiskustannuksia.
Lineaarisessa SMT-tuotantolinja-asettelussa koneet on järjestetty suoraviivaisesti.Tämä asettelu on yksinkertainen ja helppo hallita, joten se on suosittu valinta monille valmistajille.Se voi kuitenkin vaatia enemmän lattiatilaa muihin asetteluihin verrattuna.
U-muotoinen asettelu on suunniteltu optimoimaan tilaa ja parantamaan työnkulkua.Koneet on järjestetty U-muotoon, jolloin kuljettajat voivat helposti liikkua SMT-linjan eri vaiheiden välillä.Tämä asettelu voi parantaa tehokkuutta ja lyhentää tuotantoon kuluvaa aikaa.
Modulaarinen SMT-tuotantolinja-asettelu mahdollistaa joustavuuden ja skaalautuvuuden.Koneet on järjestetty moduuleiksi, joita on helppo konfiguroida uudelleen tai laajentaa tarpeen mukaan.Tämä asettelu on ihanteellinen valmistajille, joiden on mukauduttava muuttuviin tuotantovaatimuksiin.
SMT-linjan täyden muodon ja merkityksen ymmärtäminen on välttämätöntä kaikille elektroniikan valmistukseen osallistuville.Kaavaintulostimesta reflow-uuniin jokaisella komponentilla on ratkaiseva rooli kokoonpanoprosessissa.SMT-linjan edut, mukaan lukien tehokkuus, tarkkuus ja kustannustehokkuus, tekevät siitä tärkeän osan nykyaikaista tuotantoa.Lisäksi oikean SMT-tuotantolinja-asetelman valitseminen voi entisestään parantaa valmistusprosessin tehokkuutta ja joustavuutta.Teknologian kehittyessä SMT-linjojen merkitys elektroniikan valmistuksessa vain kasvaa.
