Kyllä, SMT-liitoskoneet voivat tukea erilaisia nauhaleveyksiä, mutta kaikki koneet eivät tue samaa valikoimaa tai eivät toimi yhtä hyvin. Nauhan leveyden yhteensopivuus riippuu koneen sijoitusrakenteesta, kohdistustavasta, syöttölaitteen liitännästä ja itse jatkoksen vakaudesta. Jos kone on suunniteltu vain yhdelle kapealle teippialueelle, se voi toimia hyvin rajoitetussa prosessissa, mutta ei tue laajempia tuotantotarpeita.
Tehtaissa, jotka käsittelevät monia komponenttityyppejä, on tärkeää ymmärtää SMT-liitoskoneen nauhaleveyden yhteensopivuus ennen laitteiden ostamista. Kone, joka vastaa vain osaa materiaalivalikoimastasi, voi aiheuttaa vaihtoviiveitä, syöttöongelmia ja tarpeetonta manuaalista työtä. Sitä vastoin koneeseen, jossa on leveämpi teippituki, mahtuu useampia syöttökohtia, useampia komponenttityyppejä ja useampia tuotantoskenaarioita.
Tässä oppaassa kerrotaan, kuinka erilaiset nauhaleveydet vaikuttavat jatkoksiin, mitä yhteensopivuus tarkoittaa käytännössä ja miten päätetään, tukeeko kone linjassasi käytettyjä materiaaleja. Se osoittaa myös, kuinka nauhan leveyden valinta voi vaikuttaa syöttölaitteen vakauteen ja loppupään suorituskykyyn koneen poiminta- ja sijoitusvaiheessa .
Lyhyt vastaus on kyllä, SMT-liitoskone voi tukea erilaisia nauhaleveyksiä. Hyödyllisempi vastaus on, että se tukee vain leveyksiä, jotka sopivat sen fyysiseen suunnitteluun ja työtapaan. Leveystuki ei ole rajoittamaton. Jokaisella jatkoskoneella on yhteensopivuusalue, ja kone tulee sovittaa todellisessa tuotannossa käytettyjen kelojen kokoihin.
Jotkut koneet on rakennettu tavallisille kapeille nauhoille. Toiset tukevat laajempaa valikoimaa ja on suunniteltu hallitsemaan joustavampia tuotantolinjoja. Jos tehtaallasi käsitellään monia komponenttiperheitä, nauhan leveyden tuki tulee olla yksi ensimmäisistä asioista, jotka tarkistetaan laitearvioinnin aikana.
Monet ostajat katsovat vain esitteessä ilmoitettua enimmäisleveyttä. Tällä numerolla on merkitystä, mutta se ei kerro koko tarinaa. Kone saattaa tukea useita nauhaleveyksiä, mutta silti toimia paremmin tietyillä leveydillä kuin toiset. Todellinen testi on, pystyykö se liittämään nauhat siististi, kohdistamaan ne tarkasti ja antaako syöttölaitteen siirtää niitä sujuvasti myöhemmin.
Toisin sanoen leveystuki ei tarkoita vain nauhan fyysistä sovittamista. Kyse on myös siitä, pystyykö kone tuottamaan vakaan liitoksen, joka kestää todelliset tuotantoolosuhteet.
Kapeat nauhat ovat yleensä herkempiä kohdistukselle ja liitoksen laadulle. Leveämpiä teippejä voi olla helpompi pitää paikallaan, mutta ne voivat lisätä pinta-alaa, lisää jäykkyyttä tai lisää painetta jatkoskohtaan. Tämän vuoksi koneen on vastattava nauhan käyttäytymistä, ei vain nauhan leveyden numeroa.
Tästä syystä kone, joka käsittelee yhtä nauhaleveyttä erittäin hyvin, saattaa tarvita erilaisia kiinnikkeitä tai asetuksia toiselle leveydelle. Hyvä yhteensopivuus tarkoittaa, että kone pysyy luotettavana tuotantokulussasi tärkeimmillä leveyksillä.

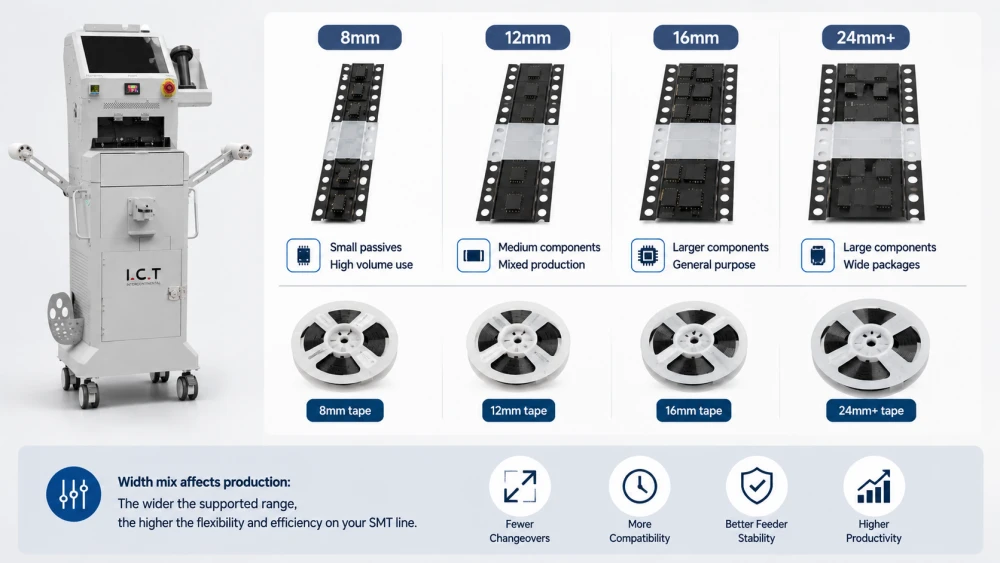

Jotta voit arvioida yhteensopivuuden oikein, sinun on tiedettävä, mitkä leveydet ovat todella yleisiä SMT-tuotannossa. Useimmat tehtaat eivät käytä vain yhtä nauhaleveyttä. Ne käyttävät useita leveyksiä eri komponenttityypeissä, syöttölaitteiden asennoissa ja tuoteperheissä.
Siksi todellisen komponenttinauhan leveyden tuen tarkastelun tulisi alkaa materiaaliluettelosta, ei koneesitteestä. Kun tiedät yleisimmät leveytesi, voit verrata niitä koneen kantamaan ja syöttölaitteen toimintaan.
8 mm on yksi SMT:n yleisimmin käytetyistä leveyksistä, koska monet pienet passiiviset komponentit on pakattu kapeaan kantonauhaan. Tämä leveys esiintyy usein suuren volyymin siimoilla ja voi olla yksi useimmiten vaihdetuista rullista tuotannossa.
Jos tehtaallasi on käytössä useita 8 mm:n keloja, jatkoskoneen tulisi tukea vakaata kohdistusta tällä kapealla leveydellä. Pienillä poikkeamilla voi olla tässä enemmän merkitystä, koska teippi on kompakti ja taskut lähempänä toisiaan.
12 mm ja 16 mm nauhat ovat yleisiä keskikokoisille komponenteille ja sekatuotantovaatimuksille. Näitä leveyksiä käytetään usein silloin, kun komponenttipaketti on suurempi kuin yksinkertainen passiivinen osa, mutta ei silti tarpeeksi suuri vaatimaan leveää teippiä.
Nämä leveydet voivat joissain tilanteissa olla anteeksiantavampia kuin 8 mm, mutta ne vaativat silti tarkan liitoksen. Jos jatkos on siirtynyt tai epätasainen, syöttölaitteen liike voi silti muuttua epävakaaksi.
Leveämpiä teippejä käytetään yleensä suurempiin komponentteihin tai pakkausmuotoihin, jotka tarvitsevat enemmän tilaa. Etuna on, että teippiä voi olla helpompi käsitellä fyysisesti, mutta jatkos saattaa tarvita koneen, jolla on vahvempi tuki tai parempi kohdistuksen hallinta.
Leveämmät teipit voivat myös lisätä jäykkyyttä liitoksen lähelle. Tämä tarkoittaa, että koneen ei pidä vain pitää nauhaa, vaan myös pitää liitoksen riittävän litteänä kulkeakseen syöttöradan läpi puhtaasti.
Jos linjasi käyttää vain yhtä tai kahta leveyttä, yhteensopivuus on helpompi määrittää. Jos käytät useita leveyksiä, jatkoskoneen on tuettava laajempaa aluetta pakottamatta käyttäjää säätämään asetusta liian usein. Tässä tilanteessa leveyden joustavuudesta tulee osa tuottavuutta, ei vain osa laitespesifikaatiota.
Koneen rakenteen ja toimintalogiikan syvempää selitystä varten voit myös lukea kuinka SMT-liitoskone toimii.
SMT-liitoskoneen yhteensopivuus riippuu muustakin kuin nauhan leveystarrasta. Useat suunnitteluominaisuudet määräävät, voidaanko nauhaa pitää, kohdistaa, liittää ja syöttää onnistuneesti. Jos jokin näistä osista on huonosti sovitettu, kone voi vaikeuksia, vaikka nauhan leveys olisi teknisesti lueteltujen rajojen sisällä.
Koneen on asetettava vanhat ja uudet nauhat tasaiseen asentoon. Jos asemointi on pois päältä, jatkos voi olla kulmassa tai siirretty. Tämä on erityisen tärkeää kapeille nauhoille, joissa pienikin kohdistusvirhe voi aiheuttaa syöttöongelmia.
Hyvä asemointitarkkuus auttaa konetta tukemaan laajempaa leveysaluetta, koska jokainen teippi menee liitosalueelle hallitusti.
Valaisin pitää teippiä kiinni liittämisen aikana. Kapealle nauhalle suunniteltu kiinnike ei välttämättä stabiloi leveämpää kelaa kunnolla, ja leveämmälle teipille suunniteltu kiinnike ei välttämättä ohjaa kapeaa siististi. Tästä syystä valaisin on yksi tärkeimmistä fyysisen yhteensopivuuden kohdista.
Kun arvioit koneita, kysy, onko valaisin säädettävä, omistettu vai monikokoinen. Vastaus auttaa paljastamaan, pystyykö kone käsittelemään todellista tuotantoyhdistelmääsi.
Myös yhdistämismenetelmällä on merkitystä. Jotkut menetelmät pitävät teipin paremmin tasaisena, kun taas toiset voivat aiheuttaa paksuutta tai jäykkyyttä. Jos menetelmä luo tilaa vievän liitoksen, se voi olla hyväksyttävää yhdellä nauhaleveydellä, mutta ongelmallista toisella.
Yhteensopivuus on vahvin, kun liitosmenetelmä pitää jatkoksen tasaisena ja vakaana koko tuotannossa käytetyllä leveydellä.
Jatkos onnistuu vain, jos se kulkee syöttölaitteen läpi puhtaasti. Tämä tarkoittaa, että syöttöliittymä on myös osa leveyden yhteensopivuutta. Jos kone liittyy nauhaan, mutta syöttölaite ei voi hyväksyä tuloksena olevaa jatkosta sujuvasti, yhteensopivuusvaatimus on epätäydellinen.
Tästä syystä leveyden tuki tulee aina tarkistaa yhdessä syöttölaitteen käyttäytymisen kanssa, varsinkin kun tuotantolinjalla on käytössä nopea sijoitusjärjestelmä.

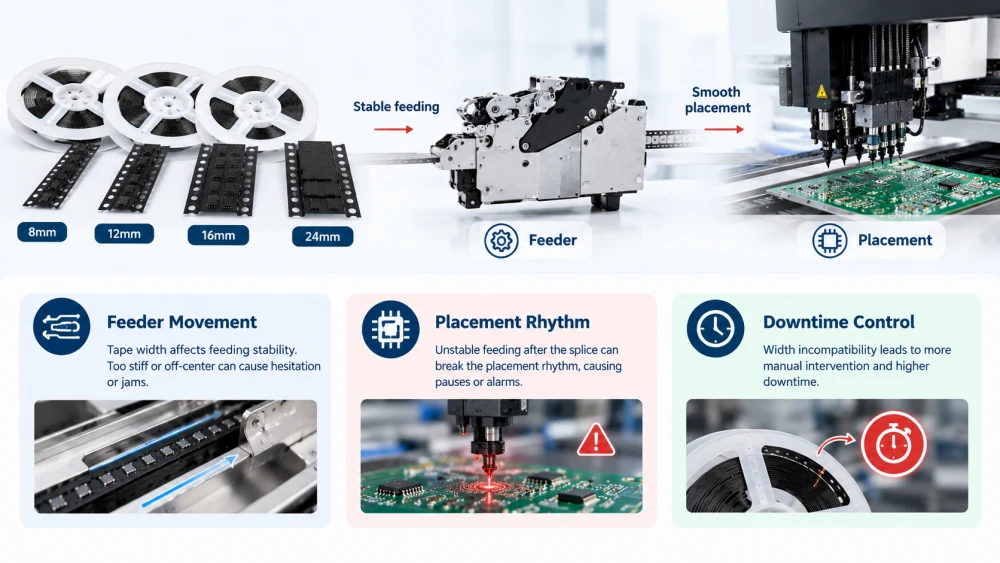

Nauhan leveydellä on suora vaikutus syöttölaitteen käyttäytymiseen. Kapeat nauhat voivat olla herkempiä kohdistukselle, kun taas leveämmät nauhat voivat aiheuttaa enemmän fyysistä vastusta liitoskohdassa. Molemmissa tapauksissa syöttölaite odottaa ennustettavaa liikettä ja vakaata liitoksen geometriaa.
Siksi nauhan leveyden yhteensopivuus ei ole vain liitoskysymys. Se on myös tuotannon vakautta koskeva kysymys, joka vaikuttaa koko linjaan syöttölaitteesta sijoituspäähän.
Syöttölaite siirtää nauhaa hallitulla liikkeellä. Jos liitos on liian jäykkä käytettävälle leveydelle, syöttölaite voi epäröidä tai aiheuttaa pienen tukoksen. Jos liitos ei ole keskellä, nauha voi vaeltaa tiellä.
Nämä ongelmat ilmenevät usein liitoksen valmistumisen jälkeen, minkä vuoksi kone on testattava todellisissa syöttöolosuhteissa. Lisätietoja syöttölaitteen toiminnasta on tässä kertovassa artikkelissa jatkoksen laadusta ja syöttölaitteen luotettavuudesta .
Poiminta- ja sijoituskone riippuu syöttölaitteesta toimittaakseen komponentit ajallaan. Jos nauhan leveys aiheuttaa epävakaan syöttöä jatkoksen jälkeen, sijoitusrytmi saattaa katketa. Seurauksena voi olla tauko, hälytys tai pienentynyt suorituskyky.
Joten kun kysytään, tukeeko jatkoskone erilaisia teippileveyksiä, käytännön kysymys on todella, tukeeko se vakaata sijoittelua jatkoksen jälkeen.
Leveyden yhteensopimattomuus voi aiheuttaa toistuvia manuaalisia toimenpiteitä. Jos käyttäjien täytyy nollata syöttölaite, liittää nauha uudelleen tai toipua tukosta, seisokit pitenevät nopeasti. Tämä on erityisen tuskallista linjoilla, joissa keloja vaihdetaan usein.
Saat laajemman kuvan käytettävyyden vaikutuksesta lukemalla tämän artikkelin siitä, kuinka liitos tukee jatkuvaa linjan toimintaa.
Paras tapa tarkistaa yhteensopivuus on verrata konetta todellisuudessa käyttämiisi leveyksiin ja testata sitten tulosta todellisessa tuotantokontekstissa. Esitteen väitteet ovat hyödyllisiä, mutta tuotantotestaus antaa todellisen vastauksen.
Hyvän SMT-liitoskoneen nauhan leveyden yhteensopivuuskatsauksen tulisi sisältää nykyiset materiaalit, odotetut tulevat materiaalit ja linjassa käytetyt syöttötyypit.
Luettele kaikki linjalla tällä hetkellä käytetyt nauhan leveydet. Sisällytä yleisimmät leveydet, vähemmän yleiset leveydet ja erikoisleveydet, jotka näkyvät vain tietyissä tuotteissa. Tämä antaa sinulle realistisen yhteensopivuustavoitteen.
Ilman tätä inventaariota on helppo ostaa kone, joka kattaa yhden yleisen leveyden, mutta josta puuttuu tärkeä reunakotelo.
Käytä mahdollisuuksien mukaan oikeita keloja, kantoteippejä ja syöttölaitteita tuotannosta. Näytemateriaali ei välttämättä paljasta samaa käyttäytymistä kuin todellinen tuotantomateriaali, varsinkin jos toimittajasi käyttävät hieman erilaista nauhan jäykkyyttä tai reunalaatua.
Oikeiden rullien testaus antaa luotettavamman vastauksen siitä, pystyykö kone tukemaan valikoimaasi luotettavasti.
Älä lopeta testiä, kun nauha on liitetty. Katso kuinka jatkos liikkuu syöttölaitteen läpi. Tarkista, pysyykö se keskellä, kulkeeko se sujuvasti ja jatkaako ruokintaa ilman hälytyksiä tai epäröintiä.
Tämä vaihe on tärkeä, koska nauhan leveyden tuen todellinen arvo ei ole kyky liittää nauha. Se on kykyä pitää materiaali liikkeessä jälkeenpäin.
Jos kone tarvitsee useita asetusmuutoksia leveyksien välillä, linja saattaa menettää aikaa, vaikka leveydet olisivat teknisesti tuetut. Kysy, kuinka nopeasti käyttäjät voivat vaihtaa leveyden välillä ja pysyykö prosessi vakaana koko alueella.
Paras kone on sellainen, joka tukee useita leveyksiä aiheuttamatta tarpeetonta monimutkaisuutta päivittäisen vaihdon aikana.

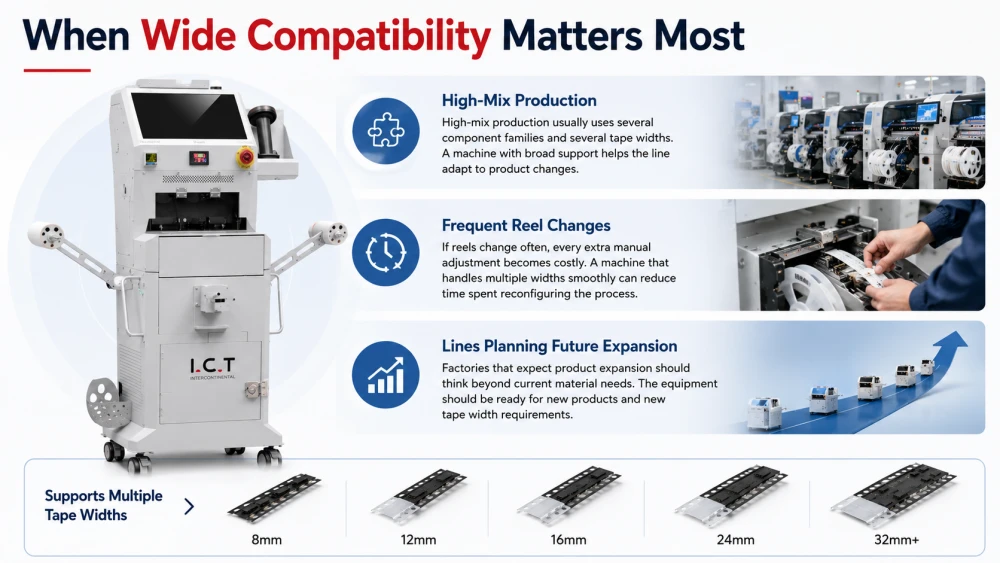

Jotkut tehtaat tarvitsevat laajan leveyden yhteensopivuutta enemmän kuin toiset. Mitä enemmän tuotantoyhdistelmäsi muuttuu, sitä arvokkaammaksi joustava jatkoskone tulee. Vakaassa yhden tuotteen linjassa kapea tukialue voi riittää. Sekatuotelinjassa joustavuus voi säästää aikaa ja vähentää asennusvirheitä.
High-mix-tuotannossa käytetään yleensä useita komponenttiperheitä ja useita nauhaleveyksiä. Laajalla tuella varustettu kone auttaa linjaa mukautumaan tuotemuutoksiin ilman erillisiä työkaluja jokaiselle leveydelle.
Jos kelat vaihtuvat usein, jokainen ylimääräinen manuaalinen säätö tulee kalliiksi. Kone, joka käsittelee useita leveyksiä sujuvasti, voi vähentää prosessin uudelleenkonfigurointiin kuluvaa aikaa.
Tehtaiden, jotka odottavat tuotelaajennusta, tulisi ajatella nykyistä materiaalitarpeita pidemmälle. Jos uusiin tuotteisiin tulee todennäköisesti leveämpiä tai kapeampia nauhoja, laitteiden tulee pystyä käsittelemään niitä ilman suuria muutoksia.
Laitteen valinnassa tässä yhteydessä tämä SMT-liitoskoneen valintaopas on hyödyllinen lähdeviittaus.
Monet ostajat tekevät samat virheet arvioidessaan nauhan leveyden yhteensopivuutta. Nämä virheet ovat vältettävissä, mutta ne ilmenevät usein, kun kone valitaan liian nopeasti tai ilman todellista materiaalitestausta.
Suurin leveysnumero ei riitä. Kone voi teknisesti hyväksyä leveän nauhan, mutta ei tue sitä hyvin syötteen tai liitoksen aikana. Kysy aina, kuinka kone toimii todellisuudessa käyttämilläsi leveyksillä.
Jotkut koneet näyttävät yhteensopivilta jatkosasemalla, mutta aiheuttavat ongelmia myöhemmin syöttölaitteessa. Tarkista aina koko reitti nauhan liittämisestä syöttölaitteen liikkeelle sijoitusvalmiuteen.
Vain yhden leveyden tai näyterullan testaus voi piilottaa yhteensopivuusongelmat. Kone tulee tarkastaa useilla leveyksillä ja useilla keloilla ennen lopullista hyväksyntää.
Jos usean leveyden tukeminen vaatii liikaa manuaalisia säätöjä, kone ei välttämättä ole käytännöllinen päivittäisessä käytössä. Yhteensopivuuden pitäisi vähentää taakkaa, ei lisätä uusia vaiheita operaattorin työnkulkuun.
Kyllä, SMT-liitoskoneet voivat tukea erilaisia nauhaleveyksiä, mutta vain niiden suunnittelualueen ja prosessikapasiteetin rajoissa. Todellinen kysymys ei ole, pystyykö kone liittämään teoriassa kaksi eri levyistä nauhaa. Todellinen kysymys on, pystyykö se tekemään sen luotettavasti, toistettavasti ja luomatta syöttöongelmia loppupäässä.
Kun arvioit nauhan leveyden yhteensopivuutta, tarkista tehtaallasi käytetyt todelliset leveydet, testaa konetta oikeilla rullilla ja tarkkaile, kuinka jatkos liikkuu syöttölaitteen läpi. Hyvän koneen tulee tukea vakaata kohdistusta, puhdasta liittämistä ja tasaista syöttöä tärkeimmillä leveyksillä.
Jos tuotantolinjasi käsittelee monia komponenttiperheitä, laaja leveystuki voi parantaa vaihtotehokkuutta ja suojata sijoittelun käytettävyyttä. Jos linjasi käyttää kapeampaa aluetta, kone on silti tarkistettava huolellisesti, jotta se ei aiheuta piiloongelmia. Katso laajempi suunnittelukonteksti SMT-liitos- ja materiaalinvaihtooppaasta.
Kyllä, SMT-liitoskoneet voivat tukea erilaisia nauhaleveyksiä, jos kone on suunniteltu tälle alueelle. Keskeistä ei ole vain se, sopiiko teippi, vaan se, pystyykö kone kohdistamaan, liittämään ja syöttämään nauhan sujuvasti. Tarkista aina todellinen leveysalue ja testaa todelliset kelat ennen ostamista.
Yleisimmät SMT-nauhaleveydet ovat 8 mm, 12 mm, 16 mm ja 24 mm. Jotkut linjat käyttävät myös laajempia erikoismuotoja suuremmille komponenteille. Tarkka sekoitus riippuu tuoteperheestä, syöttölaitteen asetuksista ja tuotantomäärästä. Koneesi tulee vastata linjallasi useimmin käytettyjä leveyksiä.
Kyllä, nauhan leveys voi vaikuttaa syöttölaitteen suorituskykyyn liittämisen jälkeen. Kapeat nauhat voivat olla herkempiä kohdistukselle, kun taas leveämmät nauhat voivat lisätä liitoksen jäykkyyttä tai vastusta. Jatkoliitoksen on pysyttävä tasaisena ja keskitettynä, jotta syöttölaite voi siirtää sitä ilman jumiutumista tai asennon menettämistä.
Tarkista nykyinen nauhaleveysvarasto, vahvista koneen tuettu alue ja testaa oikeita keloja todellisen syöttölaitteen kautta. Älä luota vain esitteessä mainittuun enimmäisleveyteen. Koneen tulee osoittaa, että se voi liittää ja syöttää nauhat sujuvasti todellisissa tuotantoolosuhteissa.
Ei aina. Laajempi yhteensopivuusalue on hyödyllinen, jos tuotantovalikoimasi muuttuu usein tai suunnittelet tulevaa laajentumista. Mutta jos linjasi käyttää vain yhtä tai kahta leveyttä, yksinkertaisempi kone saattaa riittää. Paras valinta on se, joka vastaa todellista materiaaliyhdistelmääsi ja päivittäistä työnkulkuasi.
