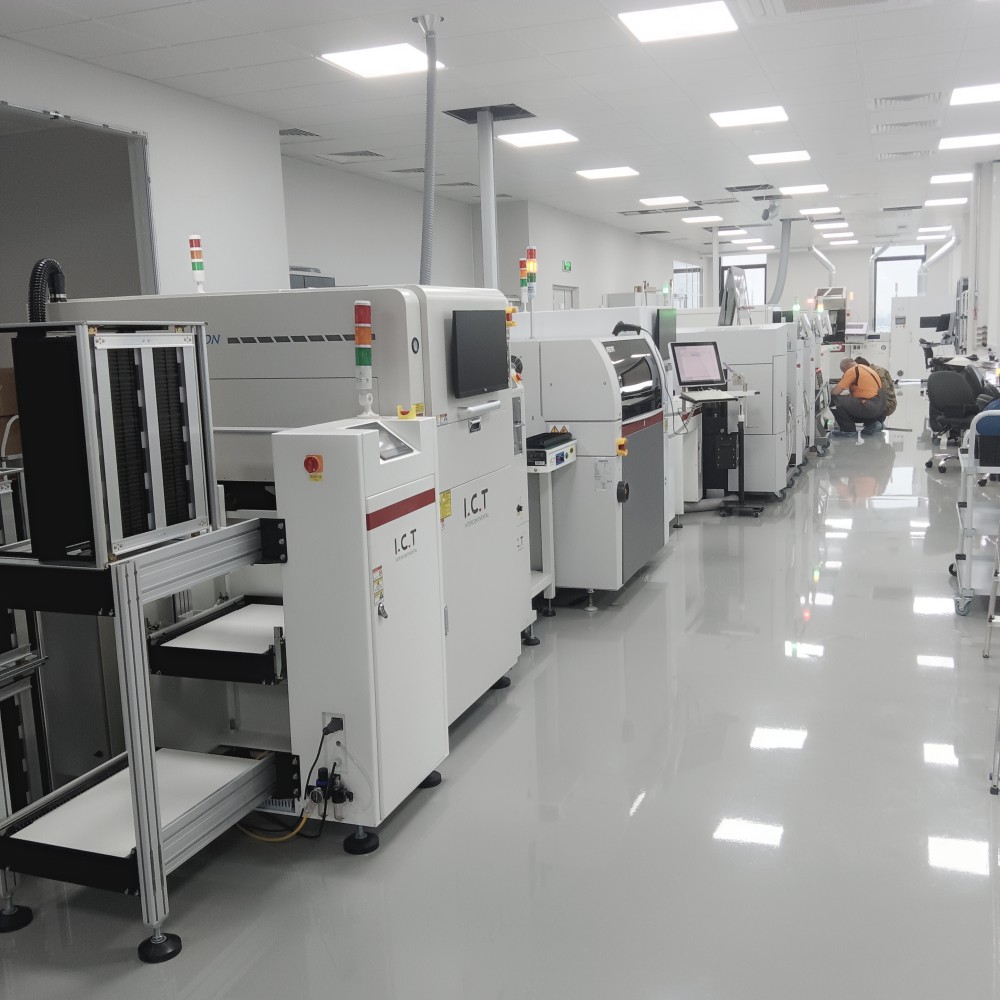

| Korkealaatuinen PCBA -tuotantolinja
Korkealaatuinen PCBA -tuotantolinja on rakennettu tasaiseen tuotantoon ja puhtaan laatuun. Se sijoittaa osien huolellisesti ja pitää reflow -vakaan. Linja sopii uusiin kasveihin ja päivityksiin. Voit aloittaa yhdellä solulla ja mittakaavalla enemmän. ICT tarjoaa täydelliset SMT-linjakoneet, tulostimista ja nouto- ja paikasta reflow-, aoi- ja käsittelyjärjestelmiin globaalin tuen ja koulutuksen avulla. Tämä tekee korkealaatuisesta PCBA -tuotantolinjan asennuksesta yksinkertaisen ja pitää seisokkeja alhaisina.
| Ominaisuus
Automatisoitu työnkulku
PCBA-tuotantolinja kulkee kuormaajasta purkukoneeseen ilman pysähdyksiä. Se alkaa laudan lataamisesta ja puhdistuksesta. Tulostin lisää juotospastaa tarkasti. JUKI-kone sijoittaa osat nopeasti. Reflow-uuni juottaa tiukasti. AOI tarkistaa laadun. NG/OK unloader lajittelee levyt. Tämä virtaus lisää nopeutta ja vähentää virheitä. Täysautomaattinen linja käsittelee monimutkaisia tuotteita, kuten automaattisia ohjaimia.
SMD-sijoitustekniikka
JUKI pick-and-place PCBA-tuotantolinjallamme varmistaa tarkkuuden. Se asettaa pienet osat nopeasti piirilevyille. Suuri nopeus sopii massatuotantoon. Kone toimii kuljettimilla sujuvan siirron takaamiseksi. Se tukee pienistä suuriin levyihin. Tämä tekniikka vähentää vikoja LED- tai puhelimen kokoonpanossa.
Reflow uunin tehokkuus
Reflow-uuni linjassa lämmittää levyt tasaisesti. Se juottaa komponentit vahvasti vahingoittamatta. Monivyöhykeohjaus pitää lämpötilan vakaana. Jäähdytyskuljetin seuraa juotteen kiinnittymistä. Tämä vaihe sopii avaimet käteen -periaatteella toimivalle PCBA-tuotantolinjalle luotettavan tuotannon takaamiseksi. Alhainen energiankulutus säästää kustannuksia.
Tarkastus ja testaus
AOI skannaa levyt juottamisen jälkeen. Se löytää vikoja, kuten puuttuvia osia. SPI tarkistaa liitä ennen sijoittamista. ICT-testeri DIP-osassa tarkistaa toiminnot. NG-levyt menevät hylkäyskuljettimeen. Tämä varmistaa korkean laadun automaattisessa LED-lamppujen kokoonpanolinjassa.
Joustavat linjavaihtoehdot
Valitse puoliautomaattinen tai täysautomaattinen PCBA-tuotantolinja. Puoliautomaatti sopii pienille esineille, kuten polttimoille. Täysautomaattinen käsittelee autoelektroniikkaa. Asettelupiirustus auttaa suunnittelemaan tilaa. Linjat mukautuvat tehtaasi tarpeisiin.
| Erittely
| Luokka | Projektit | Yksityiskohdat |
|---|---|---|
| Tehdasasetteluvaatimukset | Tehdasilmapiirin asettelu | Käytä tehdasilmalähdettä tai erillistä öljytöntä paineilmakonetta. Paineen tulee olla yli 7 kg/cm². |
| Tehtaan sähköasennus | Yksivaiheinen AC220 (220±10%, 50/60Hz) Kolmivaiheinen AC 380V (380±10%, 50/60Hz) | |
| Tehdaspakoputkien järjestely | Poistokanavan pienin virtausnopeus on 500 kuutiojalkaa minuutissa (14,15 m³/min) | |
| Tehdasvalaistuksen asettelu | Ihanteellinen valaistus tehtaalla on 800-1200LUX, vähintään 300LUX. | |
| Tehdaslämpötila-asettelu | Tuotantopajan ympäristön lämpötila on 23±3 °C, yleensä 17-28 °C, ja suhteellinen kosteus on 45-70% RH. | |
| Materiaalin valmistelu | Tuoteluettelo | Luettele kaikki PCBA-tuotantolinjan kokoonpanoon tarvittavat osat ja määrät. |
| CAD-tiedosto | Digitaalinen suunnittelutiedosto piirilevyasettelun ja koneen asetusten suunnitteluun. | |
| Gerber tiedosto | Vakiotiedosto piirilevyjen valmistukseen ja painatusstensiiliin. | |
| Juotospasta | Materiaali levitetty tyynyille ennen komponenttien asettamista tulostimeen. | |
| SMD-komponenttien materiaalit | Pinta-asennusosat, kuten sirut ja vastukset sijoittamista varten. | |
| Teollinen alkoholi | Käytetään levyjen ja stensiilien puhdistamiseen asennusprosessin aikana. | |
| Jatkohihna | Teippi syöttökelojen liittämiseen pysäyttämättä siimaa. | |
| Sapluuna | Metallilevy, jossa on reikiä juotospastan tarkkaan tulostamiseen. |

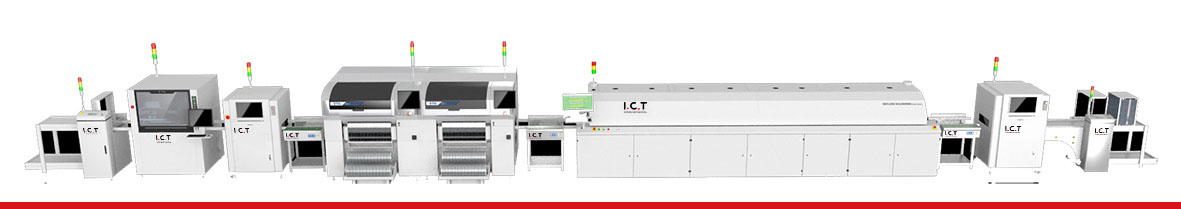

| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: Lasermerkintäkone / tarrateline / mustesuihkutulostin |
| Asiakkaan menestysvideo
Katso videomme, joka esittelee yhdysvaltalaisen asiakkaan korkealaatuista PCBA-tuotantolinjaa toiminnassa. Heidän edistynyt SMT-kokoonpanolinjansa valmistaa USB-ohjauslaitteita lentokoneen istuimiin, virtalähteisiin kuulokkeisiin, pelijärjestelmiin ja näyttöihin. Video esittelee korkealaatuisen PCBA-tuotantolinjamme saumattoman asennuksen ja tehokkaan toiminnan ja korostaa, kuinka Kiinassa toimiva SMT-ratkaisumme tarjoaa luotettavia ja tehokkaita tuloksia vaativille teollisuudenaloille, kuten lentoelektroniikkaan.
| Asennus- ja koulutusmenestys
ICT-insinöörimme vierailivat asiakkaan tehtaalla asentaakseen korkealaatuisen PCBA-tuotantolinjan ja korjatakseen sen virheitä. Asennuksen päätyttyä he tarjosivat kattavan koulutuksen asiakkaan tiimille, mikä varmisti saumattoman toiminnan. Tiimi juhli ryhmäkuvalla, jonka hymy osoitti heidän tyytyväisyyttään tehokkaaseen korkealaatuiseen PCBA-tuotantolinjaan ja poikkeukselliseen palveluumme, joka tarjoaa korkean suorituskyvyn alhaisilla SMT-kokoonpanolinjakustannuksilla.
| Asiakkaiden arvostelut
Asiakkaat arvostavat korkealaatuista PCBA-tuotantolinjaamme sen poikkeuksellisen laadun ja luotettavuuden vuoksi. He kiittävät insinöörejämme nopeasta ostoa edeltävästä tuesta ja nopeista oston jälkeisistä ratkaisuista. Monet korostavat laitteidemme kestävyyttä ja saumatonta SMT-linjan asennusprosessia ja huomauttavat, että palvelumme ja Kiinassa toimiva korkealaatuinen PCBA-tuotantolinja ylittävät odotukset, mikä mahdollistaa nopeamman ja tehokkaamman tuotannon.
| Sertifiointimme
PCBA-tuotantolinjamme noudattaa tiukkoja standardeja, ja jokaiselle koneelle on CE-sertifikaatti, mikä takaa turvallisuuden ja laadun. Ylläpidämme ISO9001-sertifikaattia prosesseillemme ja omistamme useita patentteja innovatiivisille laitesuunnitelmillemme, mikä osoittaa omistautumisemme erinomaisille PCBA-kokoonpanolinjaratkaisuille.
| Sertifiointimme
ICT, luotettava SMT-ratkaisujen johtaja yli 22 vuoden kokemuksella, toimittaa SMT-tuotantolinjoja kattavalla tuella asennuksesta koulutukseen sellaisille aloille kuin LED, autoteollisuus ja kulutuselektroniikka. Kolme Kiinassa sijaitsevaa tehdastamme tarjoavat kustannustehokkaita PCBA-tuotantolinjoja, jotka takaavat luotettavat laitteet ja merkittävät SMT-kokoonpanolinjakustannussäästöt. Globaalilla palvelulla takaamme Kiinassa toimivan SMT-kokoonpanolinjasi sujuvan toiminnan, joka tarjoaa poikkeuksellista arvoa ja laatua.
| Faq
Q1: Voiko korkealaatuinen PCBA -tuotantolinja aloittaa pienen ja laajentua myöhemmin?
Kyllä. Aloita ydinjoukolla ja lisää lisää moduuleja tilausten kasvaessa.
Q2: Kuinka nopeasti voimme mennä elämään?
Suurin osa sivustoista rakentaa levyjä pian sen jälkeen, kun Power and Air ovat valmiita ja henkilöstö lopettaa koulutuksen.
Q3: Tarjoatko prosessireseptejä?
Jaa aloitustulostus-, paikka- ja reflow -tiedostot sekä AOI -säännöt ja vinkit.
Q4: Mitä levykokoja voit käsitellä?
Tuemme kuluttaja-, LED- ja teollisuuslautakuntien yhteisiä kokoja, joissa on tilaa sopeutua.
Q5: Onko palvelu paikallinen vai kaukosäädin?
Molemmat. Tarjoamme etäapua ja paikan päällä tapahtuvia vierailuja globaalin palveluverkostomme kautta.
Oletko valmis tarjoamaan korkealaatuista PCBA-tuotantolinjaa? Kerro meille levyn koko, tavoite UPH, osien yhdistelmä ja budjetti. Lähetämme selkeän suunnitelman toimitusajan ja toimitusvaiheineen.
