ICT DIP Inverted Camera Online AOI AI-4540 parantaa piirilevyjen laadunvalvontaa THT-juottamisen jälkeen tarkalla vian havaitsemisella ja minimaalisella seisokkiajalla.
a. Havaitsee komponenttien viat nopeasti.
b. Sovelletaan syvällistä oppimista älykkäiden arvioiden tekemiseen.
c. Tarkistaa taulut pysäyttämättä linjoja.
d. Yksinkertainen ohjelmointi nopeilla asetuksilla.
e. Mahdollistaa etähallinnan ja tietojen seurannan.
f. Sopii helposti erikokoisille piirilevyille.
g. Integroituu sujuvasti tehdasjärjestelmiin.
ICT-AI-4026
I.C.T
| Saatavuustila: | |
|---|---|
| Määrä: | |
| Tutustu AI-4540 AOI -koneisiin
ICT DIP Inverted Camera Online AOI AI-4540 on edistynyt PCBA-tarkastustyökalu THT-juottamisen jälkeen. Se ottaa reaaliaikaisia kuvia erittäin tarkalla värikameralla ja käsittelee niitä Convolution Neural Network (CNN) -algoritmeilla havaitakseen viat älykkäästi. Tämä automaattinen PCB-aoi-kone tunnistaa ongelmat, kuten väärät osat, puuttuvat komponentit, käänteinen napaisuus ja juotosvirheet, kuten sillat, aukot tai riittämätön juotos elementeissä, kuten vastuksissa, kondensaattoreissa, diodeissa ja pistorasioissa. Korkealla havaitsemisnopeudella ja alhaisilla väärillä hälytyksillä se asennetaan tuotantolinjojen päälle ilman muutoksia, mikä mahdollistaa jatkuvan toiminnan. Helppo säätää korkeutta ja leveyttä, se tukee useiden yksiköiden keskusohjausta. Tietojen jäljitettävyyteen kuuluvat SPC-hälytykset, automaattinen lokien tallennus, NG-varoitukset ja etäohjelmointi. Tämä parantaa tehtaan tehokkuutta ja laatua SMT-prosesseissa.
| Ominaisuus

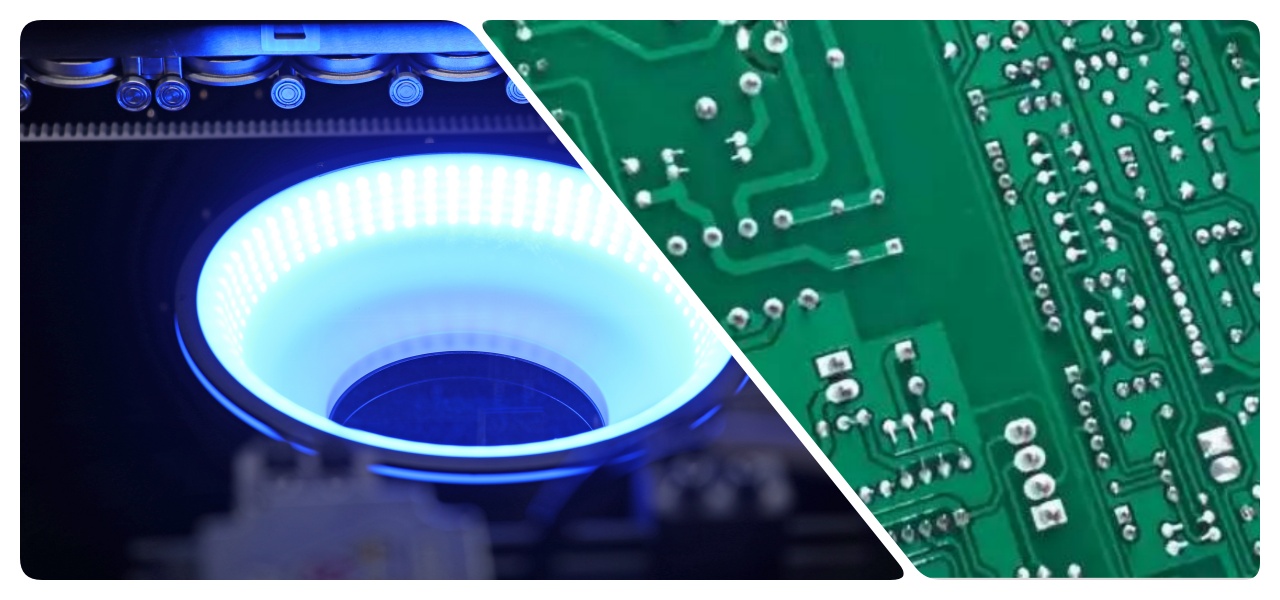

AI-4540 aoi -koneet käyttävät syväoppimista ja big datan optimointia teollisiin tarkastuksiin. Se tunnistaa komponentit ja juotosliitokset automaattisesti yhdellä napsautuksella, lyhentäen pitkät ohjelmointiajat ja korkeat väärät hälytykset perinteisistä menetelmistä. Se on koulutettu suuriin tietokokonaisuuksiin, ja se käsittelee pohjapuolen vaihtelut aaltojuottamisen jälkeen, mikä varmistaa, ettei virheitä jää huomaamatta. Se vähentää vääriä puheluita ulkonevista osista tai pieniä värieroja. CNN jäljittelee ihmisen kaltaista harkintaa erilaisissa skenaarioissa, kuten sumeiden nastan reikien havaitsemisessa juotteessa ilman nastan tai laitteen häiriöitä. Tämä johtaa vahvaan yleistykseen, suureen tarkkuuteen ja luotettaviin tarkastuksiin monimutkaisille levyille.

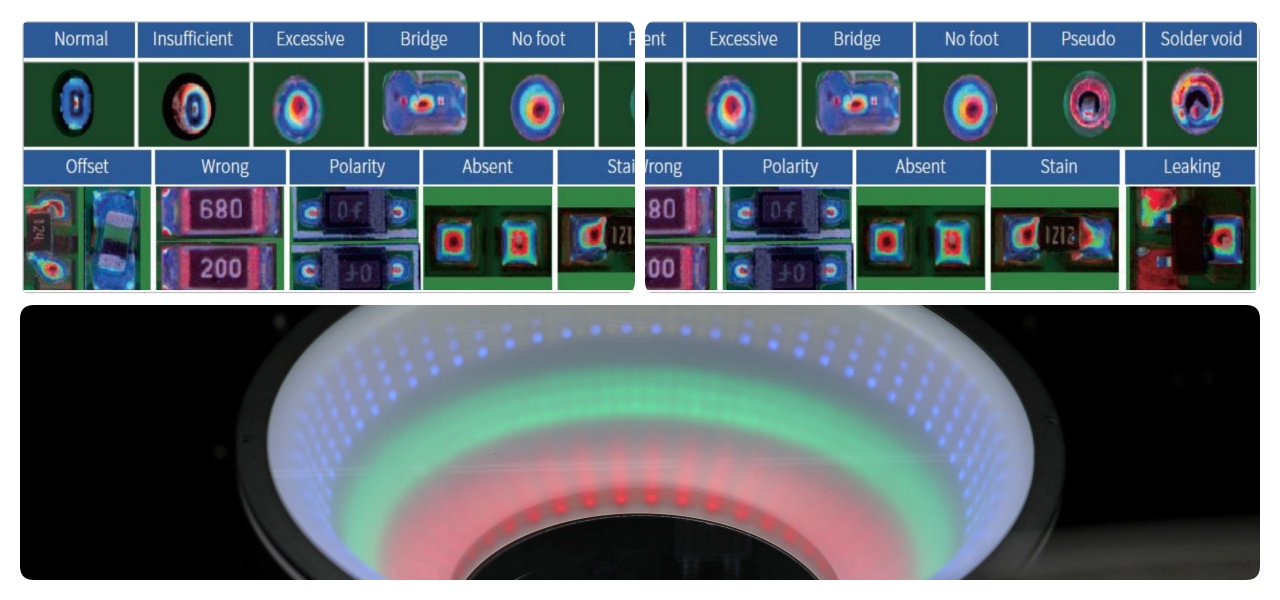

Tämä online-aoi-tarkastuskone tarjoaa älykkäitä, mukautuvia prosesseja sujuvaan käyttöön. Se tarkistaa värirengasvastukset, kondensaattorit, diodit ja pistorasiat älykkäästi, online- tai offline-tilassa ilman linjojen pysäyttämistä. Ohjelmointi kestää 10-20 minuuttia, virheenkorjaus 10-15 minuuttia, lyhyillä vaihdoilla olemassa olevien tiedostojen avulla. Eräparametrien muutokset tapahtuvat yhdellä näppäimellä. Äänihälytykset varoittavat vääristä kohteista tai tyypeistä. Tämä yksinkertaistaa toimintaa, optimoi laiteasetukset nopeasti ja vähentää seisokkeja paremman tuotantovirran saavuttamiseksi.

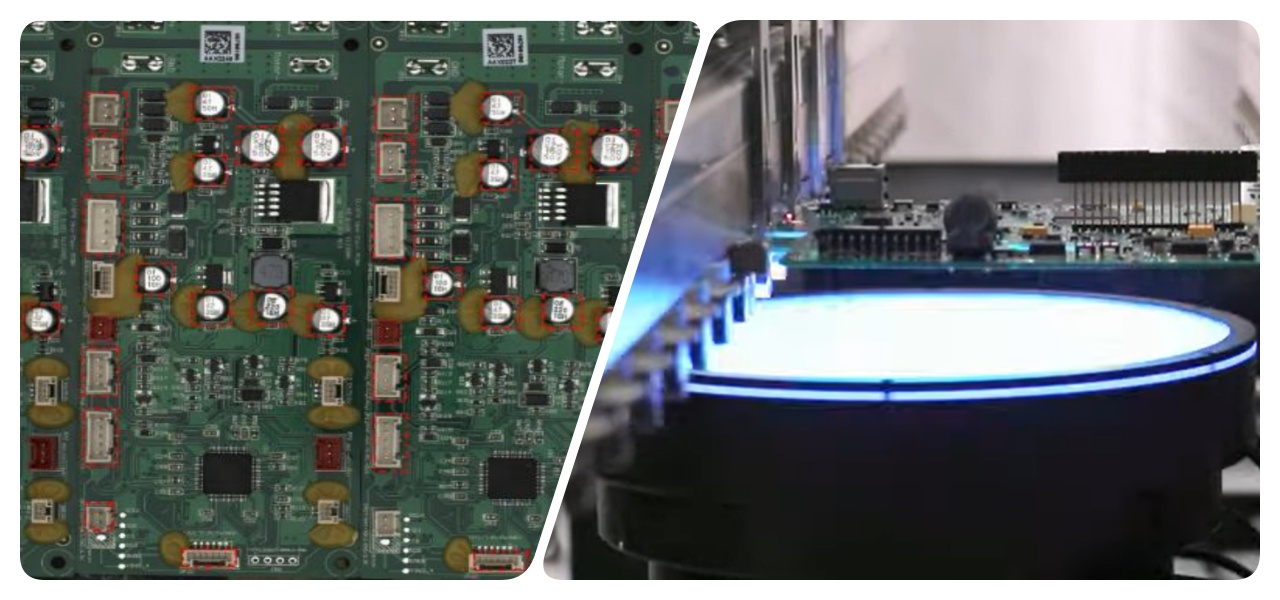

AI-4540 aoi-koneet suorittavat nopeat tarkastukset geneettisen algoritmin polun suunnittelulla. Se vähentää FOV-lukuja ohittamalla hitsaamattomia alueita, lyhentää reittejä ja poimii ihanteelliset kuvapisteet välttääkseen juottamisen reunoilla. GPU-rinnakkaiskäsittely nopeuttaa tiedonkäsittelyä. 0,23 sekuntia per FOV, se sopii suuren äänenvoimakkuuden linjoille. Line smt aoi -koneen tarkastusjärjestelmänä se ylläpitää virtausta varmistaen samalla tarkat tulokset.

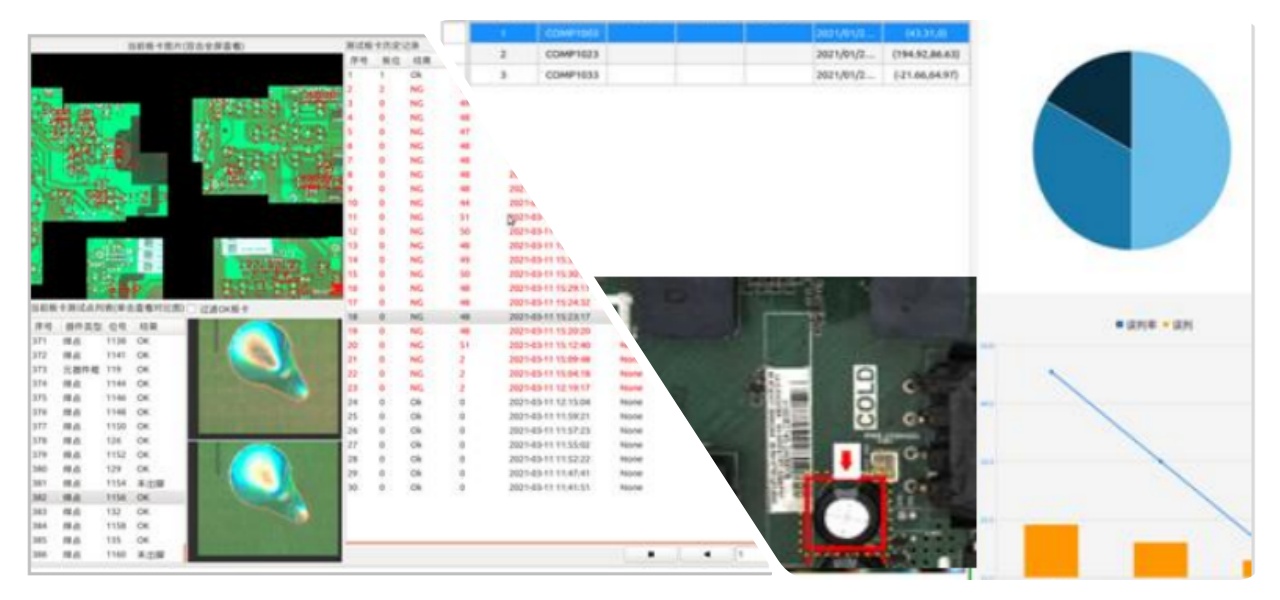

Tukee monilevy-, sekalevy- ja sekamateriaalitarkistuksia. Tunnistaa kierrokset eri kulmissa ja asennoissa. Ohittaa huonot pisteet automaattisesti. Tämä joustavuus sopii erilaisiin piirilevyasennuksiin perusteellisiin ja tehokkaisiin tarkastuksiin ilman ylimääräisiä vaiheita.
| Erittely
| Malli | ICT DIP käänteinen verkkokamera AOI AI-4540 (THT-juottamisen jälkeen) | ICT DIP käänteinen verkkokamera AOI AI-4540L (THT-juottamisen jälkeen) |
| FOV | 49*41mm | |
| Resoluutio | 20um | |
| Kamera | 5 milj | |
| Kevyt | RGB + W -valo, integroitu 4 väriä | |
| Tarkastusnopeus | 0,23 s/FOV | |
| Sekoituspiirilevyn tarkastus | Tuki soitto-ohjelmaa automaattisesti. | |
| Piirilevykoko | Kolmiosainen raide: 50*50-350*400mm Yksiosainen kisko: 50*50-450*400mm | 50 * 50 ~ 550 * 650 mm |
| PCB:n korkeus | Yläosa: 110 mm (150 mm valinnainen), alaosa: 25 mm | |
| Piirilevyn paksuus | 0,3 - 6,0 mm | |
| PCB Edge | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| Pcb -paino | Max: 10kg | |
| Kuljetinkorkeus | 750&900±20mm | |
| Näyttö | 23,8 tuuman FHD-näyttö | |
| Tietojen ulostulo | Automaattisesti luotu tilastoanalyysi SPC | |
| Erikoistoiminto | Automaattinen elementtien haku ja nopea ohjelmointi | |
| Voima | AC220 50/60Hz, 5A | |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
Markkinointivideomme AI-4540 aoi -koneille esittelee sen tyylikästä ulkomuotoa korostaen kolmiosaista kiskoa joustavaa piirilevyjen käsittelyä varten. Se sukeltaa sisäiseen rakenteeseen ja esittelee erittäin tarkkaa kameraa ja valaistusjärjestelmää. Näytössä näkyy sähkörasia, joka korostaa luotettavia komponentteja vakaan toiminnan takaamiseksi. Tärkeimmät myyntivaltit ovat esillä, kuten reaaliaikainen vikojen havaitseminen ja alhaiset väärät hälytykset. Erilaisia ohjelmoinnin kohokohtia näytetään, mukaan lukien tunnistaminen yhdellä napsautuksella, nopeat asetukset ja erämuutokset. Tämä video havainnollistaa, kuinka kone integroituu saumattomasti linjoihin, optimoi tehokkuuden ja takaa korkealaatuiset tulosteet elektroniikkavalmistajille maailmanlaajuisesti.
| Palvelu ja koulutus
ICT tarjoaa kattavan palvelun ja koulutuksen AI-4540 aoi -koneille. Maailmanlaajuinen tiimimme hoitaa asennuksen, huollon ja etäavun minimoidakseen seisokit. Koulutus sisältää käytännönläheisiä istuntoja ohjelmoinnista, käytöstä ja vianetsinnästä, saatavilla paikan päällä tai verkossa. Keskitymme nopeisiin vastaamiseen kyselyihin, jotta henkilökuntasi saa taitojasi nopeasti. Tämä tuki auttaa tehtaita toimimaan kitkattomasti, parantamaan laatua ja mukautumaan tuotantotarpeisiin tehokkaasti.
| Asiakkaiden arvostelut
Asiakkaat ylistävät ICT-aoi-koneita niiden tarkkuudesta ja luotettavuudesta. He kiittävät insinöörejämme asiantuntevista asetuksista ja nopeista korjauksista. Turvallinen pakkaus ja oikea-aikainen toimitus estävät vaurioita ja ansaitsevat korkeat arvosanat. Nopeat vastaukset ongelmiin rakentavat vahvaa luottamusta ja kumppanuuksia.
| Sertifiointimme
ICT:llä on CE, RoHS, ISO9001 ja useita patentteja. Niillä varmistetaan turvallisuus, ympäristövaatimusten noudattaminen ja laatustandardit. Aoi-koneemme täyttävät maailmanlaajuiset säännöt luotettavan suorituskyvyn takaamiseksi. Patentit suojaavat innovaatioita, kuten syväoppimistekniikkaa, tarjoamalla edistyneitä, suojattuja ratkaisuja.
| Tietoja ICT:stä ja tehtaastamme
ICT on johtava elektroniikkayritys, jolla on oma tutkimus- ja kehitystyö sekä tuotanto. Yli 89 työntekijän tiimimme, mukaan lukien 20 insinööriä, kasvaa nopeasti 12 vuoden aikana. Palvelemme 1600 asiakasta 72 maassa täydellisillä SMT-ratkaisuilla. 12 000 m²:n tehtaallamme käytetään tiukkaa testausta ja ISO9001-järjestelmiä tuotteiden korkean laadun ylläpitämiseksi.
