I.C.T-R131 | Radiaalinen lisäyskone

I.C.T R131 Radiaalinen insertiokone on edistynyt THT -komponentin insertioratkaisu, joka on suunniteltu parantamaan piirilevyn kokoonpanolinjojen tehokkuutta.
Nopealla tarkkuudella lisäyksellä, älykkäällä automaatiolla ja joustavalla monitehokkaiden kokoonpanoilla se on täydellinen valinta suuren määrän elektroniikan tuotantoon.

Malli:
I.C.T-R131
Brändi:
I.C.T

Saatavuustila:

Määrä:



Tiedustella Lisää ostoskoriin

I.C.T: n säteittäinen lisäyskone R131

Yleiskatsaus:

Nopea THT-komponenttien lisäysratkaisu

I.C.T R131 -radiaalista insertiokone on nopea, automaattinen THT-säteittäinen lyijykomponentin insertion kone, joka on suunniteltu optimoimaan piirilevyn reikäkokoonpanon. R131 varmistaa vaikuttavalla 25 000 CPH: n lisäysnopeudella, kompaktilla jalanjälkillä ja edistyneillä ominaisuuksilla, kuten automaattisen hyödyntämisellä ja komponenttien havaitsemisella, ja se varmistaa elektroniikan valmistuksen maksimaalisen tehokkuuden ja luotettavuuden.

THT -säteittäisen lisäyskoneen keskeiset piirteet:

Nopea komponentin insertio: saavuttaa jopa 25 000 CPH (0,14s/komponentti), mikä parantaa tuotannon tehokkuutta.
Joustava sävelkorkeus: tukee 2,5 mm, 5,0 mm, 7,5 mm ja 10 mm: n sävelkorkeutta, jotka mahtuvat eri komponenttien kooihin.
Edistynyt automaatio: Ominaisuudet automaattisen hyödyntäminen ja komponentin ulkopuolinen havaitseminen varmistaen saumattoman toiminnan.
Tarkkuussertiotekniikka: Tunnistaa reikien asennot, automaattiset säätämiskulmat (0 °-359 °) ja optimoi sijoittamisen.
Monisyöttötulot: Konfiguroitavissa 20 tai 40 syöttölaitteen tulolla, mukautettavissa korkean sekoittumisen komponenttien tuotantoon.
Kestävä ja luotettava: Rakennettu korkealaatuisilla komponenteilla johtavista tuotemerkeistä, kuten Delta, THK, Omron ja SMC.
Käyttäjäystävällinen käyttöliittymä: varustettu mikrotietokoneella ja LCD-kosketusnäytöllä helppoa ohjelmointia ja käyttöä varten.

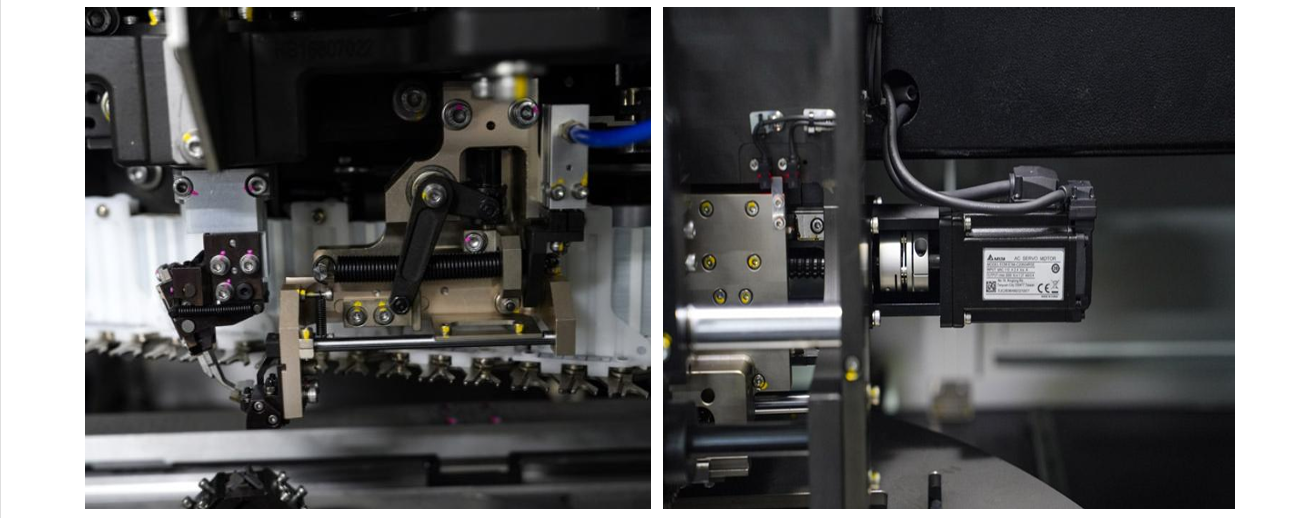

Aseta järjestelmä THT -säteittäiselle insertiokoneelle

Lisää järjestelmä 1

Vakaa suunnittelurakenne, asiakkaan todennettu ja hyväksymä.
Korkealaatuisten osien käyttäminen koneen pitkäaikaisen stabiilisuuden varmistamiseksi.
Korkea tarkkuuskoordinaatti -paikannusjärjestelmä varmistaa suuren lisäyksen tarkkuuden.
Eri komponenttien nopea muutos vaikuttamatta tuotannon tehokkuuteen

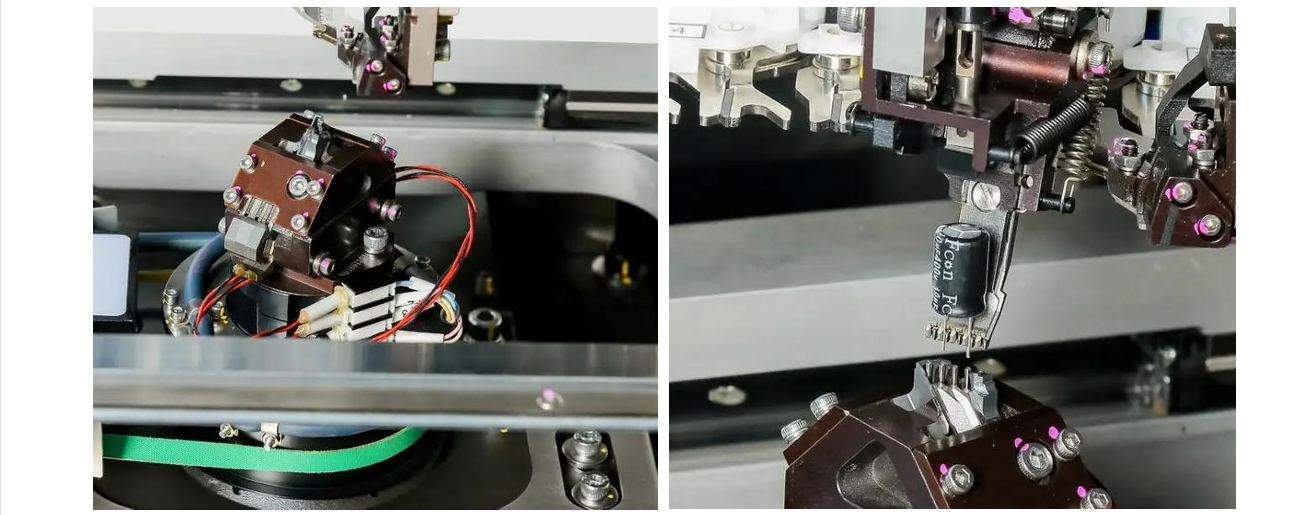

Taivutajärjestelmä THT: n säteittäiselle insertiokoneelle

Taivutusjärjestelmä 2 1. Korkea nopeus ja vakaa suunnittelurakenne.

2. taivutusprosessi ei vahingoita piirilevyä.

3. Helppo korvata ja ylläpitää, parantaen tuotannon tehokkuutta.

4. Suunnittelurakenne esilämmitysalueen maksimoimiseksi.

5. Ydinkomponentit on valmistettu korkealaatuisista materiaaleista, kun taas liikkuvat osat on valmistettu tuoduista materiaaleista.

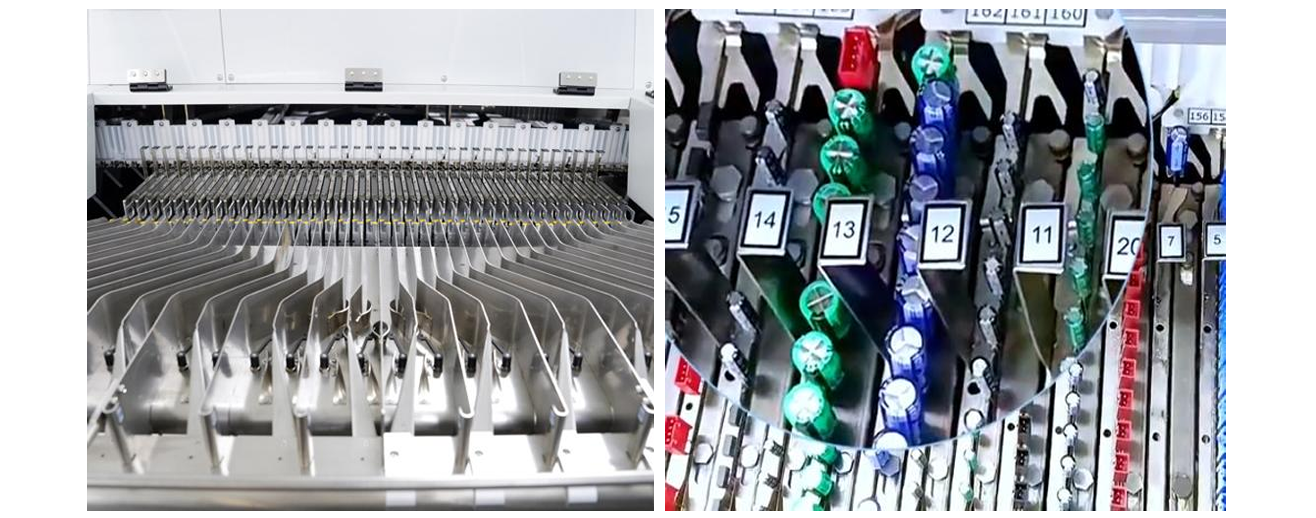

Syöttöjärjestelmä THT: n säteittäiselle lisäyskoneelle

Syöttöjärjestelmä 3

Korkea sopeutumiskyky, helppo saavuttaa automaattinen uudelleenkäyttöinen ruokinta.
Ei-stop-viittaaminen tuotannon tehokkuuden parantamiseksi.
20 tai 40 syöttölaitteen tuloa, enemmän tuloja ovat valinnaisia.
Käsittele helposti tiheys, korkea sekoituskomponentit.
Nopea leikkauspaperijärjestelmä, nopea nopeus, alhainen melu.

THT -säteittäisen lisäyskoneen käyttö :

I.C.T R131 on ihanteellinen autoelektroniikan, kulutuselektroniikan, virtalähteen tuotannon ja LED -valaistusteollisuuden valmistajille. Se käsittelee tehokkaasti erilaisia säteittäisiä nauhoitettuja komponentteja, mukaan lukien kondensaattorit, vastukset, LEDit, transistorit ja minikytkimet.

Tekniset tiedot:

Malli	R131M	R131H
Komponenttien syöttölaitteen syöttö	20kpl	40kpl
Lisäysnopeus	25000cph, (0,14 s, 0,20 s, 0,25 s, 0,30 s/pistevaihdettavissa
Lisäysväli	2P : 2,5 mm/5,0 mm; 3,5p : 2,5 mm/5,0 mm/3,5 mm; 3P : 2,5 mm/5,0 mm/7,5 mm; 4P/T4P : 2,5 mm/5,0 mm/7,5 mm/10,0 mm, VahvistaPanbyComponents
Lisäyksen palautus	Automaattinen palautus
Asetussuunta	0 ~ 360 ° suunta 1 °: n lisäyksellä
Komponentti Heigh	23 mm, (valinnainen: 26 mm)
Komponenttityyppi:	Kondensaattori, transistori, ed, miniswitch, vastus, radiaalikomponentti, jousi, pistoke jne.,
Lisäys tarkkuus	0,05 mm
Piirilevykoko	5050 ~ 508381 mm
Lisäysalue	5040 ~ 500375 mm
Piirilevy	Pin+puristin
Kuljetuskorkeus	900 ± 20 mm
Kuljetusaika	3-4s
Toimia	Mikrotietokone, LCD -kosketusnäyttö
Virtalähde	3P5W, 380 VAC ± 10%, 50/60Hz
Voima	3,5kva
Ulottuvuus	L1760W2140H1600mm
Paino	2200 kg

* I.C.T jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.

Radiaalinen asetuskone R131

Miksi valita I.C.T R131 THT Radial Insertion Machine?

Teollisuuden johtava tekniikka: huipputekninen THT-insertiokone, jolla on AI-ohjattu paikannustarkkuus.
Kustannustehokas tuotanto: Vähentää työvoimakustannuksia ja parantaa samalla piirilevyn kokoonpanon laatua.
Maailmanlaajuinen myynnin jälkeinen tuki: I.C.T: n tukemana maailmanlaajuinen palveluverkko varmistaa vaivaton toiminta.
