| Täysautomaattinen SMT-stensiilitulostin
ICT-6561 automaattinen pcb-juotetulostin on nopea täysin automaattinen smt-stencil-tulostin, joka on suunniteltu nykyaikaisille SMT-linjoille. Industry 4.0- ja MES-yhteensopivuuden ansiosta se saavuttaa ±0,01 mm:n toistotarkkuuden ja 7 sekunnin sykliajan. Ripustettu tulostuspää ja ohjelmoitava paineensäätö takaavat täydellisen juotospastan levityksen jokaiselle levylle. Laajasti LED-valaistuksessa, autoelektroniikassa ja kuluttajatuotteissa käytetty led-valokaavapainokone tukee PCB-kokoja 80 × 50 mm - 650 × 610 mm. Helppokäyttöisen Windows 10 -käyttöliittymän avulla uudet ohjelmat valmistuvat 5–10 minuutissa. Valitse ICT-6561 vakaaseen, jättettömään ja korkealaatuiseen tulostukseen joka työvuorossa.
| Ominaisuus
Arch-bridge ripustettu tulostuspää käyttää kahta itsenäistä askelmoottoria vasemman ja oikean tasapainon saavuttamiseksi. Reaaliaikainen paineen palaute säätyy automaattisesti välillä 0-15 kg. OPC-vetolasta rajoittaa tulostusalueen vastaamaan piirilevyn kokoa, mikä vähentää juotospastan hukkaa 30 %. Tämä automaattinen PCB-juotetulostinkone säilyttää täydellisen muotoiluvaikutuksen hienojakoisilla ja suurilla LED-levyillä.
Ainutlaatuinen hihnansiirto estää piirilevyn jumiutumisen kokonaan. Moottorin nopeus on jopa 1500 mm/s tarkalla pysäytysasennossa. Sivukiinnikkeet ja valinnainen tyhjösuutin pitävät levyt tiukasti. Vasen-oikea tai oikea-vasen suunta muuttuu vapaasti ohjelmiston avulla. Kaavaintulostin PCB:lle varmistaa tasaisen PCB-stensiilikontaktin joka syklissä.
Kolme kuiva-, märkä- ja tyhjiötilaa toimivat erikseen itsenäisen CCD-ohjauksen kanssa. Ylhäältä alas -suihke puhdistaa tasaisesti, kun ohjelmisto laskee alkoholin ja paperin säästääkseen kustannuksia. Vahva pakomoottori poistaa höyryt sekunneissa. Stensiili pysyy tahrattomana jatkuvaa korkealaatuista tulostusta varten.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
Tarkistaa sisäisen juotosliitoksen eheyden ja havaitsee piilotetut viat. | |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-leikkuukone | Leikkaa PCBA lopputuotteeksi |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: Lasermerkintäkone / tarrateline / mustesuihkutulostin |
| Asiakkaan menestyksen tapaustutkimus
Vuonna 2025 ICT-insinöörit lensivät Tadzikistaniin tukemaan suurta LED-valaistustehdasta. Asiakas osti kaksi täyttä SMT-linjaa, yhden DIP-linjan, yhden mukautuvan päällystyslinjan, yhden annostelulinjan ja yhden LED-polttimoiden kokoonpanolinjan – kaikki sisältävät ICT-6561 Fully Smt Solder Paste Led Light -automaattisen PCB-juotetulostinkoneen. Tiimimme auttoi purkamaan kontteja, asentamaan kaikki automaattiset PCB-juotetulostinkoneet, kouluttamaan 25 paikallista käyttäjää kolmessa päivässä ja saavuttamaan yli 99,5 %:n ensikierron tuoton. Videolla näkyy kirkkaita LED-lamppuja, jotka vierivät linjalta ja tehtaan johtaja sanoo: 'ICT-palvelu on nopeampaa ja ammattimaista!'

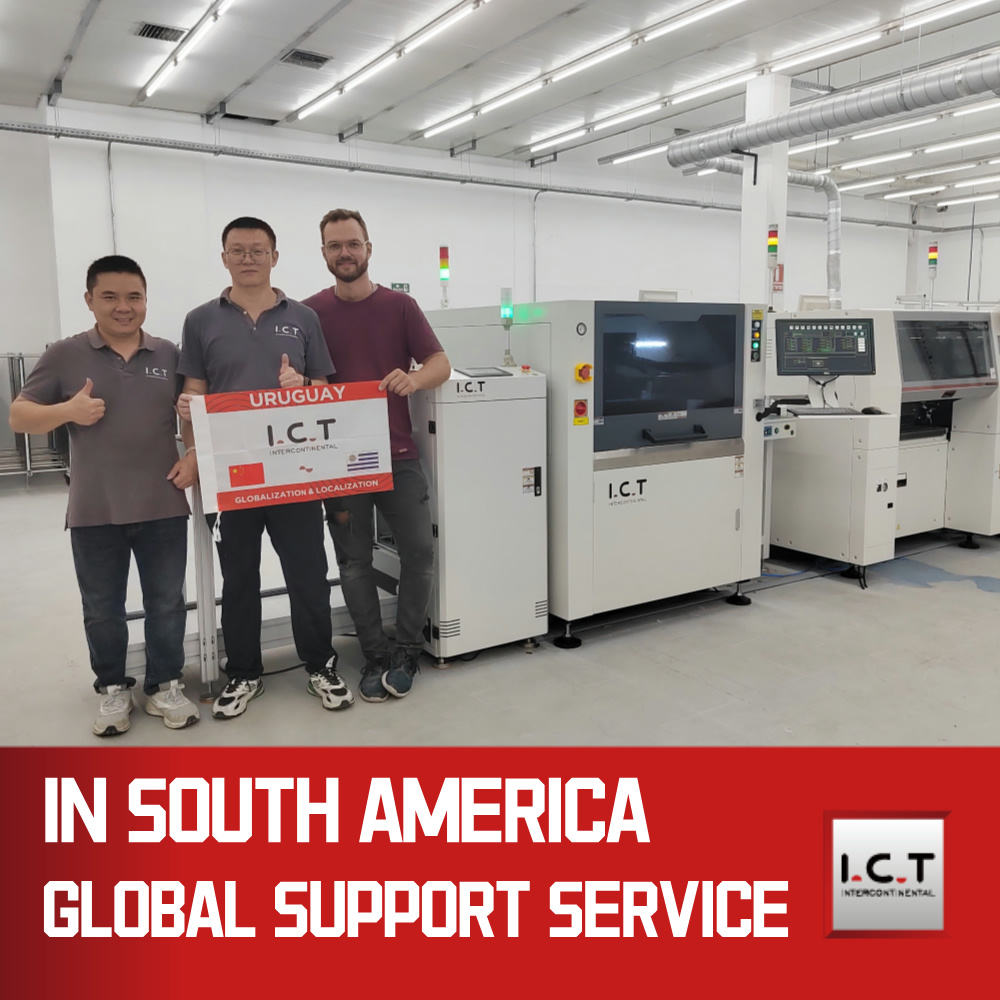

| Maailmanlaajuinen palvelu- ja koulutustuki
ICT tarjoaa täydellisen tuen maailmanlaajuisesti. 20 insinööriämme tarjoavat ilmaisen verkkokoulutuksen, asennuksen paikan päällä ja elinikäisen varaosapalvelun. 8 konttoria ja 72 maan kokemus takaavat vastauksen 2 tunnin sisällä. Säännölliset ilmaiset ohjelmistopäivitykset pitävät täysin automaattisen smt-stencil-tulostimesi aina ajan tasalla.
| Asiakkaiden arvostelut
'Insinöörit tukivat 24 tunnissa ja korjasivat kaiken – todellisia kumppaneita!' 'Paras näkemäni pakkaus – kone saapui täydellisesti merikuljetusten jälkeen.' 'Vastausnopeus on hämmästyttävä, jopa viikonloppuisin.' 'Tulostuslaatu parempi kuin eurooppalaisilla merkillä, hinta vain puolet!'
| Sertifikaatit ja standardit
ICT:llä on CE-, RoHS-, ISO9001-sertifikaatit ja yli 30 keksintöpatenttia. Jokainen automaattinen PCB-juotetulostinkone läpäisee 48 tunnin täyden kuormituksen testin ennen toimitusta. Laatua, johon voit luottaa.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT on 25 vuoden SMT-asiantuntija, jolla on oma T&K ja 12 000 ㎡ tehdas Dongguanissa. 89 työntekijää ja 20 insinööriä palvelevat yli 1600 asiakasta 72 maassa. Tiukka IPC-standardin testaus ja täydellinen laatujärjestelmä varmistavat, että jokainen kone toimii täydellisesti. Kasvumme nopeasti, koska asetamme asiakkaat aina etusijalle.
