I.C.T-L24 (muokattu)
I.C.T
Saatavuustila: | |
---|---|
Määrä: | |
Johdanto
L-sarjan lyijytön reflow-uuni I.C.T:n kypsä tuote vuosien markkinatestauksen jälkeen.L-sarjan Reflow-uuni on säilyttänyt suuremman markkinaosuuden useiden vuosien ajan. Sen vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää erilaisten hitsausprosessien vaatimukset. Se on I.C.T:n vuosien teknisen tutkimuksen ja kehityksen kiteytys.
L-sarjan lyijytön reflow on huippuluokan reflow-tuotteita, jotka ovat sitoutuneet pysymään markkinoiden kysynnän tahdissa asiakkaiden kilpailukyvyn parantamiseksi. Sen uusi muotoilukonsepti vastaa täysin yhä monipuolisempien prosessien tarpeita, ja alan tulevaisuuden suunta huomioon ottaen soveltuu täysin viestintään. , autoelektroniikka, kodinkoneet, tietokoneet ja muut kulutuselektroniikkatuotteet .
Ominaisuus
1. Ohjausjärjestelmä: PC + Siemens PLC -ohjausjärjestelmä, tarkka lämpötilan säätö ja vakaampi, varmistaa lämpötilan vakauden olevan yli 99,99%.
2.Kuumailmajärjestelmä: ensiluokkainen lämmitysmoduuli, paras lämpötilavyöhykevälisuunnittelu varmistaa optimaalisen lämpötilan tasaisuuden ja toistumisen. Tehokas käyttö ja lämpökompensointiteho, se vaatii alle 20 minuuttia lämpötilan säätötarkkuudesta ± 1 ℃ ympäristön lämpötilaan lämpötilan stabilointi.
3. Valvontaohjelmisto: Windows-käyttöliittymä, perinteinen ja yksinkertaistettu kiinalainen ja englanninkielinen online-ilmainen kytkin ja käyttäjän salasanan hallinta, helppokäyttöinen. Käyttötiedot, lämpötilakäyrän mittaus- ja analyysitoiminnot, virtuaalinen simulointi, vian itsediagnostiikka, prosessin valvonta, automaattinen generointi ja tallenna prosessinohjausasiakirjat, alustan kuljetuksen dynaaminen näyttö.
4.Jäähdytysjärjestelmä: uusi jäähdytysvyöhyke, nopea ja helppo säätö, saavuttaa helposti eri rinteiden jäähdytysvaatimukset.
5. Lämpötilasuojaus: Kolmannen osapuolen ylikuumenemissuojaa käyttävä tieto- ja viestintätekniikka, monikerroksinen suojaus turvallisen toiminnan varmistamiseksi.

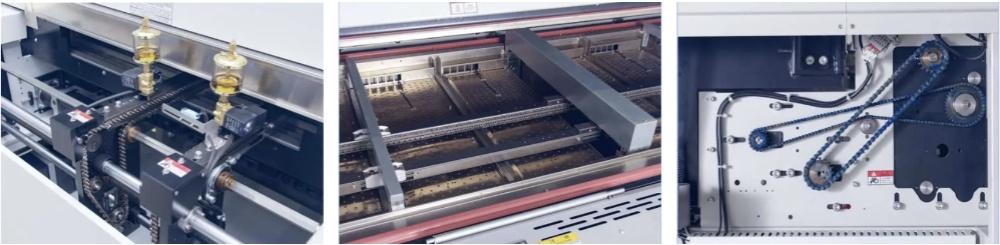

1. Verkkohihnan + ketjun kuljetusmenetelmä on yhteensopiva useimpien piirilevyjen kanssa ja voi täyttää enemmän tarpeita;
2. Segmentoitu ohjauskisko ja moniulokerakenne varmistavat ohjauskiskon yhdensuuntaisuuden ja vakauden;
3. Korkean lämpötilan kestävä voiteluöljy, tavallinen tietokoneohjattu täyttösykli, manuaalista huoltoa ei vaadita;
4. Itsenäinen taajuusmuuttaja, maahantuotu Panasonic-moottori, tietokoneen suljetun silmukan siirtonopeuden ohjaus, poikkeama ±2 %;
5. Vaihtoehto: kaksi kiskoa, joissa kunkin kiskon nopeus on riippumaton;
6. Erityinen jousityyppinen ketjun kiristyslaite säätää automaattisesti ketjun kireyttä varmistaakseen, että ketju ei juutu;
7. Riippumaton kiskon leveyden säätö, valinnainen keskustuki.
1. Tuotu korkean lämpötilan kestävä pitkän akselin moottori, jossa on riippumaton invertteriohjaus ylemmillä ja alemmilla lämpötilavyöhykkeillä ja joka tukee portaatonta nopeuden säätöä 0 - 3000 nopeudella;
2. Erityisesti valmistettu pitkäikäinen käämityslämmitin, jolla on korkea lämpötehokkuus ja herkkyys sekä pieni lämpöinertia;
3. Kiihdyttää tehokkaasti ilmakanavaa riittävän kiertävän ilmamäärän aikaansaamiseksi;
4. Tasasuuntaajalevy on valmistettu korkealaatuisesta tuodusta alumiini-sinkkilevystä, jolla on lämpökompensointi ja PCB:n lämpöpalautus, korkea lämpötehokkuus ja parempi yhtenäisyys;
5. PID+SSR lämpötilan säätömenetelmä, lämpötilan säädön tarkkuus saavuttaa ±1 ℃
6. Jokaista vyöhykettä ohjataan itsenäisesti, ja PID+SSR-lämpötilansäätömenetelmä pystyy paremmin vastaamaan eri lämpötilakäyriin.
Jos haluat mukautetun 24 vyöhykkeen PCB SMT Reflow -uunikoneen, ole hyvä ota yhteyttä >>
Malli | L8 | L10 |
Mitat (P*L*K)mm | 500x1300x1530 | 5800x1300x1530 |
Paino | Noin 2100kg | Noin 2315 kg |
Lämmitysalueiden lukumäärä | Ylös8/Alhainen8 | Ylös10/Alhaalta10 |
Lämmitysalueiden pituus | 3110mm | 3892 mm |
Kiskon leveyden säätö | Manuaalinen säätö (valinnainen: automaattinen) | |
Pakokaasun tilavuus | 10M3/min*2 Pakoputket | |
Ohjausjärjestelmä | PLC+tietokone | |
Lämpötilan säätömenetelmä | PID + SSR | |
Lähetysagentti | Ketju + verkko | |
Sähköhuolto vaaditaan | 5 johdinjärjestelmä 3P, N, PE 380 VAC ± 5%, 50 Hz. Muut jännitteet tilauksesta | |
Tehoa lämmittelyyn | 64 kW | 80 kW |
Virrankulutus | 10 kW | 12 kW |
Lämpenemisaika | Noin 25 minuuttia | |
Temp. Asetusalue | Huonelämpötila - 300°C | |
Kuljettimen korkeus | 900+/-20mm | |
Kuljettimen nopeusalue | 300-2000mm/mi | |
Kiinteä kiskon puoli | Kiinteä edessä (vaihtoehto: Kiinteä takana) | |
Jäähdytysmenetelmä | Paineilmamoottori ja tuuletin (vakio) |
* I.C.T jatkaa työn laatua ja suorituskykyä, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
Johdanto
L-sarjan lyijytön reflow-uuni I.C.T:n kypsä tuote vuosien markkinatestauksen jälkeen.L-sarjan Reflow-uuni on säilyttänyt suuremman markkinaosuuden useiden vuosien ajan. Sen vertaansa vailla oleva lämmitysteho ja lämpötilan säätöjärjestelmä täyttää erilaisten hitsausprosessien vaatimukset. Se on I.C.T:n vuosien teknisen tutkimuksen ja kehityksen kiteytys.
L-sarjan lyijytön reflow on huippuluokan reflow-tuotteita, jotka ovat sitoutuneet pysymään markkinoiden kysynnän tahdissa asiakkaiden kilpailukyvyn parantamiseksi. Sen uusi muotoilukonsepti vastaa täysin yhä monipuolisempien prosessien tarpeita, ja alan tulevaisuuden suunta huomioon ottaen soveltuu täysin viestintään. , autoelektroniikka, kodinkoneet, tietokoneet ja muut kulutuselektroniikkatuotteet .
Ominaisuus
1. Ohjausjärjestelmä: PC + Siemens PLC -ohjausjärjestelmä, tarkka lämpötilan säätö ja vakaampi, varmistaa lämpötilan vakauden olevan yli 99,99%.
2.Kuumailmajärjestelmä: ensiluokkainen lämmitysmoduuli, paras lämpötilavyöhykevälisuunnittelu varmistaa optimaalisen lämpötilan tasaisuuden ja toistumisen. Tehokas käyttö ja lämpökompensointiteho, se vaatii alle 20 minuuttia lämpötilan säätötarkkuudesta ± 1 ℃ ympäristön lämpötilaan lämpötilan stabilointi.
3. Valvontaohjelmisto: Windows-käyttöliittymä, perinteinen ja yksinkertaistettu kiinalainen ja englanninkielinen online-ilmainen kytkin ja käyttäjän salasanan hallinta, helppokäyttöinen. Käyttötiedot, lämpötilakäyrän mittaus- ja analyysitoiminnot, virtuaalinen simulointi, vian itsediagnostiikka, prosessin valvonta, automaattinen generointi ja tallenna prosessinohjausasiakirjat, alustan kuljetuksen dynaaminen näyttö.
4.Jäähdytysjärjestelmä: uusi jäähdytysvyöhyke, nopea ja helppo säätö, saavuttaa helposti eri rinteiden jäähdytysvaatimukset.
5. Lämpötilasuojaus: Kolmannen osapuolen ylikuumenemissuojaa käyttävä tieto- ja viestintätekniikka, monikerroksinen suojaus turvallisen toiminnan varmistamiseksi.
1. Verkkohihnan + ketjun kuljetusmenetelmä on yhteensopiva useimpien piirilevyjen kanssa ja voi täyttää enemmän tarpeita;
2. Segmentoitu ohjauskisko ja moniulokerakenne varmistavat ohjauskiskon yhdensuuntaisuuden ja vakauden;
3. Korkean lämpötilan kestävä voiteluöljy, tavallinen tietokoneohjattu täyttösykli, manuaalista huoltoa ei vaadita;
4. Itsenäinen taajuusmuuttaja, maahantuotu Panasonic-moottori, tietokoneen suljetun silmukan siirtonopeuden ohjaus, poikkeama ±2 %;
5. Vaihtoehto: kaksi kiskoa, joissa kunkin kiskon nopeus on riippumaton;
6. Erityinen jousityyppinen ketjun kiristyslaite säätää automaattisesti ketjun kireyttä varmistaakseen, että ketju ei juutu;
7. Riippumaton kiskon leveyden säätö, valinnainen keskustuki.
1. Tuotu korkean lämpötilan kestävä pitkän akselin moottori, jossa on riippumaton invertteriohjaus ylemmillä ja alemmilla lämpötilavyöhykkeillä ja joka tukee portaatonta nopeuden säätöä 0 - 3000 nopeudella;
2. Erityisesti valmistettu pitkäikäinen käämityslämmitin, jolla on korkea lämpötehokkuus ja herkkyys sekä pieni lämpöinertia;
3. Kiihdyttää tehokkaasti ilmakanavaa riittävän kiertävän ilmamäärän aikaansaamiseksi;
4. Tasasuuntaajalevy on valmistettu korkealaatuisesta tuodusta alumiini-sinkkilevystä, jolla on lämpökompensointi ja PCB:n lämpöpalautus, korkea lämpötehokkuus ja parempi yhtenäisyys;
5. PID+SSR lämpötilan säätömenetelmä, lämpötilan säädön tarkkuus saavuttaa ±1 ℃
6. Jokaista vyöhykettä ohjataan itsenäisesti, ja PID+SSR-lämpötilansäätömenetelmä pystyy paremmin vastaamaan eri lämpötilakäyriin.
Jos haluat mukautetun 24 vyöhykkeen PCB SMT Reflow -uunikoneen, ole hyvä ota yhteyttä >>
Malli | L8 | L10 |
Mitat (P*L*K)mm | 500x1300x1530 | 5800x1300x1530 |
Paino | Noin 2100kg | Noin 2315 kg |
Lämmitysalueiden lukumäärä | Ylös8/Alhainen8 | Ylös10/Alhaalta10 |
Lämmitysalueiden pituus | 3110mm | 3892 mm |
Kiskon leveyden säätö | Manuaalinen säätö (valinnainen: automaattinen) | |
Pakokaasun tilavuus | 10M3/min*2 Pakoputket | |
Ohjausjärjestelmä | PLC+tietokone | |
Lämpötilan säätömenetelmä | PID + SSR | |
Lähetysagentti | Ketju + verkko | |
Sähköhuolto vaaditaan | 5 johdinjärjestelmä 3P, N, PE 380 VAC ± 5%, 50 Hz. Muut jännitteet tilauksesta | |
Tehoa lämmittelyyn | 64 kW | 80 kW |
Virrankulutus | 10 kW | 12 kW |
Lämpenemisaika | Noin 25 minuuttia | |
Temp. Asetusalue | Huonelämpötila - 300°C | |
Kuljettimen korkeus | 900+/-20mm | |
Kuljettimen nopeusalue | 300-2000mm/mi | |
Kiinteä kiskon puoli | Kiinteä edessä (vaihtoehto: Kiinteä takana) | |
Jäähdytysmenetelmä | Paineilmamoottori ja tuuletin (vakio) |
* I.C.T jatkaa työn laatua ja suorituskykyä, spesifikaatioita ja ulkonäköä voidaan päivittää ilman erillistä ilmoitusta.
UKK:
K: Miksi sitä kutsutaan uudelleenvirtaukseksi?
V: Termi 'reflow' SMT:ssä (Surface Mount Technology) viittaa juotospastan sulatusprosessiin juottamisen aikana.Tämä juotteen hallittu sulatus ja jähmettyminen luo turvalliset yhteydet komponenttien ja piirilevyjen välille.
K: Mitkä ovat reflow-uunin komponentit?
V: SMT:n reflow-uuni sisältää tyypillisesti lämmityselementit, kuljetinjärjestelmän, lämpövyöhykkeet, lämpötilansäätimet, vuonhallinnan ja pakojärjestelmät.Nämä komponentit toimivat yhdessä varmistaakseen tarkan juottamisen piirilevyn asennuksen aikana.
K: Kuinka monta kertaa juotetta voi sulattaa uudelleen?
V: SMT:n korkeimman juotosliitoksen eheyden ja yleisen luotettavuuden ylläpitämiseksi on yleensä suositeltavaa rajoittaa painetun piirilevyn (PCB) uudelleenvirtausjuotto yhteen tai enintään kahteen kertaan.Toistuva uudelleenvirtaus voi altistaa komponenteille lämpörasituksen.
K: Minkä lämpötilan reflow juotos on?
V: SMT:n reflow-juotuksessa käytetty lämpötila vaihtelee käytetyn juotospastan mukaan.Tyypillisesti lämpötilat vaihtelevat noin 200 °C - 250 °C (392 °F - 482 °F).Näitä lämpötiloja valvotaan huolellisesti, jotta varmistetaan oikea juotosliitoksen muodostuminen uudelleenvirtausprosessin aikana.
UKK:
K: Miksi sitä kutsutaan uudelleenvirtaukseksi?
V: Termi 'reflow' SMT:ssä (Surface Mount Technology) viittaa juotospastan sulatusprosessiin juottamisen aikana.Tämä juotteen hallittu sulatus ja jähmettyminen luo turvalliset yhteydet komponenttien ja piirilevyjen välille.
K: Mitkä ovat reflow-uunin komponentit?
V: SMT:n reflow-uuni sisältää tyypillisesti lämmityselementit, kuljetinjärjestelmän, lämpövyöhykkeet, lämpötilansäätimet, vuonhallinnan ja pakojärjestelmät.Nämä komponentit toimivat yhdessä varmistaakseen tarkan juottamisen piirilevyn asennuksen aikana.
K: Kuinka monta kertaa juotetta voi sulattaa uudelleen?
V: SMT:n korkeimman juotosliitoksen eheyden ja yleisen luotettavuuden ylläpitämiseksi on yleensä suositeltavaa rajoittaa painetun piirilevyn (PCB) uudelleenvirtausjuotto yhteen tai enintään kahteen kertaan.Toistuva uudelleenvirtaus voi altistaa komponenteille lämpörasituksen.
K: Minkä lämpötilan reflow juotos on?
V: SMT:n reflow-juotuksessa käytetty lämpötila vaihtelee käytetyn juotospastan mukaan.Tyypillisesti lämpötilat vaihtelevat noin 200 °C - 250 °C (392 °F - 482 °F).Näitä lämpötiloja valvotaan huolellisesti, jotta varmistetaan oikea juotosliitoksen muodostuminen uudelleenvirtausprosessin aikana.
