ICT-SS540
I.C.T
| Määrä: | |
|---|---|

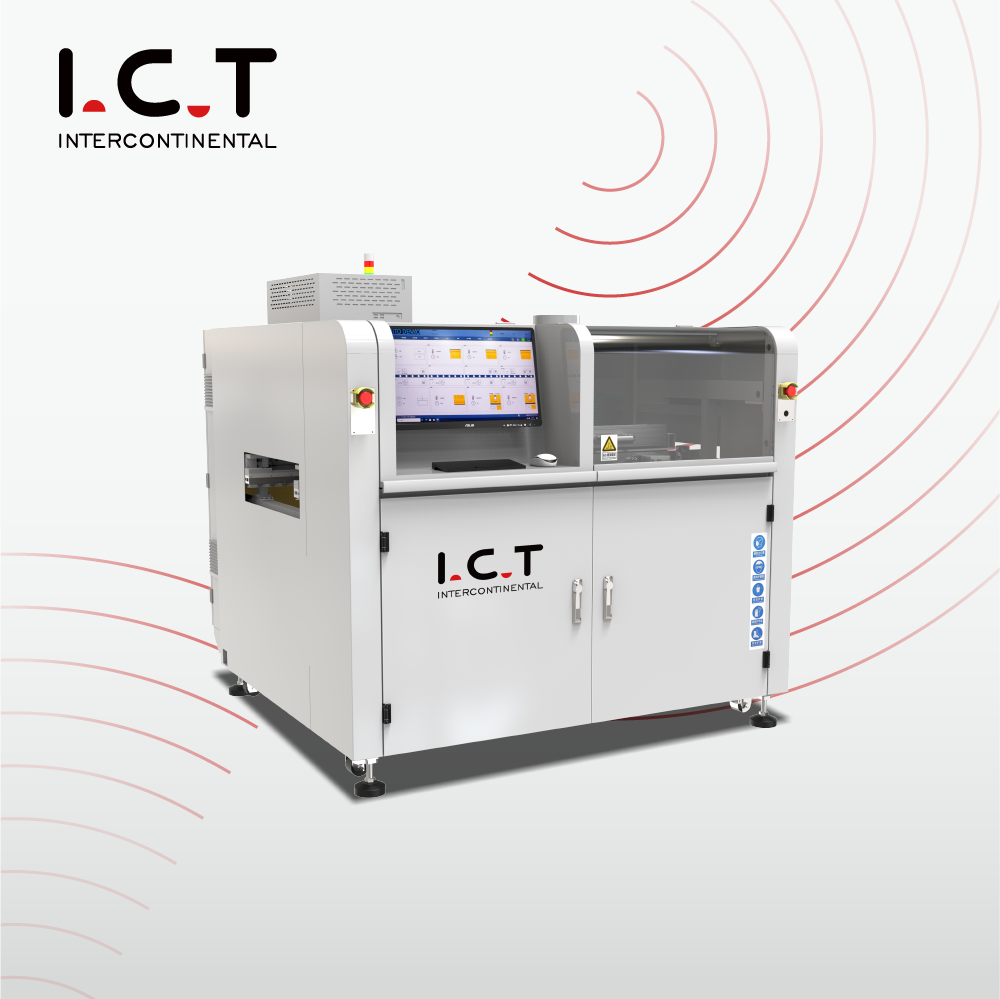

| Online-selektiivinen aallon juotoskone
Täysin suunniteltu ja valmistettu Dongguanissa, ICT On-line Selective Wave Soldering Machine on todellinen selektiivinen juotosjärjestelmä, joka on rakennettu suurivolyymeille, korkeasekoituksisille SMT-tehtaille, jotka kieltäytyvät tinkimään laadusta nopeuden vuoksi. Piirilevy liukuu jatkuvasti tarkkuuskuljettimella, kun taas ultrakevyt alumiinista valmistettu portaali – jota käyttävät Panasonicin servot ja lineaariset kiskot – tuo juoksutteen ja juotteen täsmälleen tappeihin. Sisäänrakennettu typpikuumennus luo kiiltäviä, täyteläisiä fileitä käytännöllisesti katsoen ilman jätettä. Käyttäjät hallitsevat jokaista yksityiskohtaa – reittejä, lämpötiloja, ruiskutusmäärää, aallon korkeutta – suurella Windowsin kosketusnäytöllä ja tallentavat loputtomasti ohjelmia välittömiä vaihtoja varten. Automaattinen aaltokalibrointi, live CCD, saksalainen suihkuventtiili ja titaanipotti tekevät tästä On-line Selective Wave -juotoskoneesta 24/7 voittokeskuksen.
| DIP-linjan varusteluettelo
Saksalainen korkeataajuinen suihkuventtiili laukaisee vähän kiintoainepitoisuutta sisältävän vuon (<10 %) mikropisteitä, jotka voidaan toistaa 0,02 mm:iin asti. Painesäiliö ja digitaalinen virtausmittari pitävät paineen vakaana, vaikka säiliö on lähes tyhjä. Jäännös putoaa pikavetoalustalle. Japanilainen SMC-pneumatiikka ja etumittarit tekevät päivittäisistä tarkastuksista vaivatonta. Automaattinen pumppu ei koskaan päästä syöttöä putoamaan. Tämä flux-moduuli aktivoi jokaisen tyynyn täydellisesti On-line Selective Wave -juotoskoneessa.
Täysin säädettävä pohja IR on vakiona; Top kuumailma tai extra IR valinnainen. Avoin verkkorakenne ja paksu korkean lämpötilan eristys levittävät lämmön tasaisesti koko levylle. Ensiluokkaiset lämmittimet ja pistokemoottorit toimivat äänettömästi ja ilman työkaluja vuosia. Levyt irtoavat täydellisesti aktivoiduina ja jännitysvapaina, valmiina virheettömiin liitoksiin Selective Soldering Systemissä.
Saksalainen sähkömagneettinen pumppu ja titaanipotti tuottavat erittäin vakaan miniaallon, joka ei koskaan ajaudu. Aseta N2-virtaus, juotoslämpötila, aallonkorkeus ja automaattinen kalibrointi suoraan kosketusnäytöltä. Linjassa oleva typpi tuottaa peilin kirkkaat fileet ja lähes ei kuonaa. Laser tarkistaa korkeuden, suuttimet itsepuhdistuvat ja 900 tuntia videota tallennetaan jäljitettävyyttä varten. Tämä on jokaisen Online Selective Wave -juotoskoneen luodinkestävä ydin.
SMEMA-yhteensopiva kolmiosainen kuljetin sekä pneumaattiset sivu-/yläkiinnikkeet pitävät levyt jopa 20 kg:n kuolleena paikallaan juottamisen aikana. Vahvat kiskot ja erittäin tarkat servot siirtävät piirilevyjä sujuvasti linjanopeudella. Paksut tai kaksipuoliset kokoonpanot selviävät helposti. Rakennettu keskeytyksettä suuren volyymin käyttöön missä tahansa valikoivassa juotosjärjestelmässä.
CE-sertifioitu PLC, Cat-6-johdotus ja täydellinen MES-liitäntä takaavat salamannopean vastauksen ja täydellisen luotettavuuden. Ohjatut velhot, kuvapohjaiset muokkaukset, automaattinen suuttimen tunnistus ja monikieliset valikot lyhentävät harjoittelun tuntiin. Etädiagnostiikka pitää online-selektiivisen aaltojuotoskoneen ansaitsemassa ympäri vuorokauden.
Suuri värillinen kosketusnäyttö, vaiheittaiset oppaat, yhdellä napautuksella suoritettava CCD-esikatselu ja äänihälytykset tekevät koneen käyttämisestä yksinkertaista. Vaihda välittömästi englannin, kiinan, japanin tai venäjän välillä. Mukautetut tornivalot ja Wi-Fi-päivitykset pitävät kaikki ajan tasalla jonot poistumatta.
| Erittely
| Online-selektiivinen aallon juotoskone | ||||
| Malli | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulaarinen online-tilassa | Ruiskutus + esilämmitys ja juottaminen | Ruiskutus + Esilämmitys + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos + Juotos |
| Juotosjärjestelmä | ||||
| Suuttimen määrä | 1 | 1 | 2 | 3 |
| Juotosastian määrä | 1 setti | 1 setti | 2 settiä | 3 settiä |
| Double Pot (valinnainen) | N/a | Vaihtoehto | Vaihtoehto | Vaihtoehto |
| Juotospotin teho | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Flux -varastosäiliö | 1L | 1L | 2L | 2L |
| Flux -tuki | Flux -hälytys, automaattinen | |||
| Ruiskutussuutin | Saksa Jet Valve (piste- ja linjaruiskutus) 1 sarja | |||
| Suihkutussuuttimen koko | 130um (180um, 210um vaihtoehto) | |||
| Ruiskutusnopeus | 0 ~ 20 mm/s | |||
| Suihkusuuttimen liikenopeus | 0 ~ 400 mm/s | |||
| Esilämmitysjärjestelmä | ||||
| Esilämmitystila | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir |
| Esilämmitysalue | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Esilämmitysalue | Kuuma ilma ylhäällä: 2, alhainen IR: 1 | |||
| Pohja esilämmitysteho | Max.12kw | |||
| Top Esilämmitysteho | Max.6kw | |||
| Lämpenemisaika | Noin 15 min (asetus 150 ℃) | |||
| Ohjaustila | PC+PLC | |||
| Kuljetusjärjestelmä | ||||
| PCB-koko (kiinnikkeen kanssa) | 120 * 60 ~ 500 * 500 mm | |||
| Piirilevyn vaihto | verkossa | |||
| PCB ylävälys | 120 mm | |||
| Kuljetuskorkeus | 900 ± 20 mm | |||
| Kuljetusleveys | 60 ~ 500 mm | |||
| Mitat: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Paino | Noin: 800kg | Noin: 1200kg | Noin: 1300kg | Noin: 1500kg |
| DIP-linjan varusteluettelo
Täydennä online-selektiivistä aaltojuottokonettasi ICT-täysautomaattisella DIP-linjalla – täydellinen kumppani korkean sekoituksen THT-tuotantoon. Avaimet käteen -asennus sisältää nopean DIP-asennuskoneen tarkan komponenttien sijoittamista varten, SMEMA-yhteensopivan aaltolataimen, joka syöttää levyt sujuvasti Selective Soldering Systemiin, hellävaraisen aallonpurkaimen, joka sieppaa valmiit piirilevyt ilman rasitusta, ja puskuroidun kokoonpanokuljettimen lopputarkastusta ja korjausta varten. Kaikki on modulaarista, CE-sertifioitua ja rakennettu talon sisällä, mikä takaa vakaan luotettavuuden ja salamannopean vaihdon. Maailmanlaajuisten varaosavarastojen ja paikan päällä 72 maassa toimivan tuen ansiosta ICT pitää koko reiän läpivientiprosessisi käynnissä huipputehokkuudella ja pienin kustannuksin – asennuksesta valikoivaan juottamiseen asti.
| Tuotteen nimi | Käyttötarkoitus DIP-linjassa |
|---|---|
Asettaa komponentit automaattisesti piirilevyille tarkasti DIP-tuotantolinjaa varten. | |
Sulattaa juotteen muodostaen kiinteät liitokset piirilevyihin THT-liitosprosessin aikana. | |
Levittää juotetta valikoivasti tietyille alueille tarkan THT-kokoonpanon varmistamiseksi | |
| Post-wave Inline AOI | Tarkastaa juotosliitokset ja sijoitteluvirheet DIP-kootuissa piirilevyissä. |
| Asiakkaan menestysvideo
Vuoden 2025 alussa suuri vietnamilainen kameramerkkien toimittaja lensi maahan hyväksymään lopullisesti uuden On-line Selective Wave Soldering Machine -koneensa. Insinöörimme latasivat todellisia tuotantolevyjä, suorittivat täyden nopeuden kierroksia samalla, kun asiakas katseli täydellisten THT-nivelten muodostumista suorana CCD:llä, ja kouluttivat sitten tiimiään kahden päivän ajan ohjelmointiin, päivittäiseen ylläpitoon ja vianetsintään. He olivat 100-prosenttisesti valmiita lyömään volyymia laatikon saapumispäivänä – toinen esimerkki ICT:n todellisesta maailmanlaajuisesta kumppanuudesta.
| Ammattitaitoinen palvelu ja koulutus
Linjojen integroinnista ja käyttöönotosta elinikäiseen tukeen ja päivityksiin, tarjoamme sinulle maailmanlaajuisesti. Kaksikymmentä vanhempaa insinööriä ja paikallista tiimiä 72 maassa tarjoavat paikan päällä tai etäkoulutusta aina, kun sitä tarvitset. Varaosavarastot kolmella mantereella ja todelliset 24/7 vihjelinjat pitävät valikoivan juotosjärjestelmän huipussaan vuosikymmeniä.
| Asiakkaan kiitosta
Asiakkaat kertovat meille jatkuvasti, että insinöörimme ovat kärsivällisiä, teräviä ja todella välittävät menestyksestään. He rakastavat tarkan vuon tarkkuutta, vakaata aaltoa ja sitä, kuinka nopeasti On-line Selective Wave -juotoskone maksaa itsensä takaisin korkeammalla tuotolla ja ilman uudelleenkäsittelyä. Vientilaatikot saapuvat virheettömästi, ja saman päivän etäkorjaukset ovat tehneet ensiostajasta elinikäisiä kumppaneita maailmanlaajuisesti.
| Toimialan sertifioinnit
Jokaisella online-selektiivisellä aaltojuotoskoneella on CE-turvallisuussertifikaatti, RoHS-yhteensopivuus, ISO9001-laatujärjestelmä ja useita patentteja suihkuventtiileille, pumpuille ja laserkalibroinnille. Nämä maailmanlaajuisesti luotettavat merkit osoittavat, että saat turvallista, vihreää, kentällä testattua tekniikkaa, johon voit luottaa missä tahansa.
| Tietoa ICT-yrityksestä ja -tehtaasta
Vuodesta 2012 lähtien olemme kasvaneet 12 000 m²:n huippumoderniksi kampukseksi, jossa on 89 tiimin jäsentä, 20 omistautunutta insinööriä ja 8 maailmanlaajuista toimipistettä. Kaikki – T&K, valmistus, kokoonpano ja palamistestaus – tapahtuu talon sisällä. Palvelemme yli 1 600 tehdasta 72 maassa täydellisillä avaimet käteen -periaatteella SMT- ja THT-ratkaisuilla, ja jokainen Online Selective Wave -juotoskone lähtee tiukan tarkastuksen ja todettujen laatujärjestelmien takaa.
