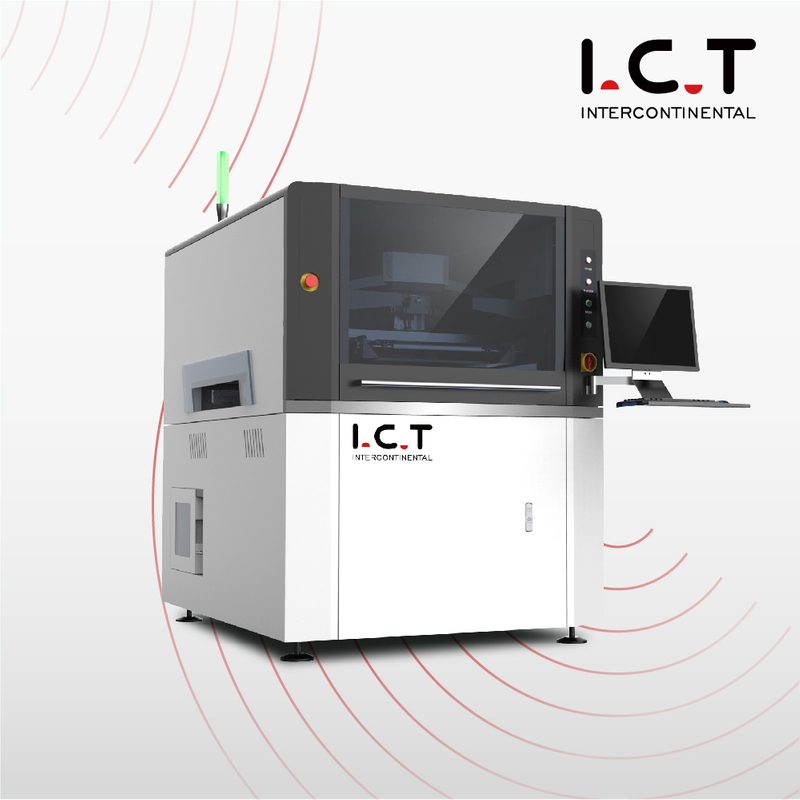

| SMT PCB stensiili-silkkipainokoneen perusteet
SMT PCB Stencil Screen -painokone käsittelee 650x610 mm:n piirilevyjä alle 7 sekunnin jaksoilla. Suuri tarkkuus ±0,01 mm:n toisto- ja 0,025 mm:n tulostuspuku LED-, auto-, elektroniikka. Automaattisia ominaisuuksia ovat piirilevyn kalibrointi, paineen palaute, kaavainpuhdistus. Liimatulostusvaihtoehto toimii hyvin. Kaavaimen PCB-tulostin käyttää Windows 10:tä navigoinnin helpottamiseksi. Teollisuus 4.0 ja MES mahdollistavat reaaliaikaisen tiedon. ICT tarjoaa täyden suunnittelun ja tuen. Tämä automaattinen SMT-stensiilitulostin sopii erilaisiin SMT PCB-tulostuskoneen tarpeisiin. Silkkipainokone SMT:lle vähentää manuaalista työtä. Tulostimen stensiili-PCB varmistaa yhdenmukaiset tulokset.
| Ominaisuus
Kaarisiltajousitus yhdistää suoraan vetolastan kahdella erittäin tarkalla askelmoottorilla. Tämä ohjaa erotusnopeutta ja -etäisyyttä useilla tavoilla. Kaksinkertaiset liukukiskot takaavat tarkkuuden ja vakauden ennen ja jälkeen käytön. Automaattinen paineensäätö online-palautteen avulla muodostaa täydellisen tahnan. SMT PCB Stencil Screen -painokone tukee liimaa ja erilaisia substraatteja. Tuodut huippumerkit alentavat epäonnistumisprosenttia. Käyttöikä yli kymmenen vuotta. Se säästää SMT:n silkkipainokoneen kustannuksia. Ihanteellinen hienojakoisille tulostimen stensiilipiirilevyille.
Ainutlaatuinen hihnakuljetin estää piirilevyjen juuttumisen. Moottorin nopeus on tarkasti jopa 1500 mm/s. Reittiohjeet saatavilla vasen-oikea, oikea-vasen tai muut. Sivupuristimet ja tyhjiö kiinnittävät levyt tehokkaasti. Vääntyminen alle 1 % sallittu. Automaattinen SMT-stensiilitulostin nostaa piirilevyn ohjelmoidusti oikealle korkeudelle. Magneettiset tapit tai ylös alas pöydät lisäävät tukea. Tämä takaa sujuvan kosketuksen laadukkaille tulosteille stensiili-PCB-tulostimella. Nopea vaihto alle 5 minuutissa. Sopii SMT PCB -painokonelinjoille.
Saatavilla kuiva-, märkä-, imu- ja manuaalitilat. CCD ja puhdistusosat erilliset turvallisuuden vuoksi. Ainutlaatuinen ruiskutusjärjestelmä levittyy tasaisesti ylhäältä alas. Ohjelmisto hallitsee alkoholin ja paperin kulutusta. Erityinen pakomoottori tarjoaa vahvan tyhjiön. SMT:n silkkipainokone havaitsee stensiilireiät valokompensoinnilla. Automaattinen puhdistus takaa täydellisen tulostuksen pitkällä aikavälillä. Tämä ylläpitää korkeat vaatimukset SMT PCB Stencil Screen -painokoneessa.
| Erittely
| Malli | ICT-4034 | ICT5134 | ICT-5151 |
| Kehyksen koko (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -koko (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kuljetusohje | Vasen-oikeanpuoleinen; Oikeanpuoleinen; Vasen vasen; Oikeanpuoleinen | ||
| Tukijärjestelmä | Magneettinen nasta/ylöspäin suuntautuva taulukko/tukilohko | ||
| Kiinnitysjärjestelmä | Sivukiinnitys (tyhjiösuutin, automaattinen sisäänvedettävä Z-paine on valinnainen) | ||
| Tulostinpää | Kaksi erillistä moottoroitua tulostuspäätä | ||
| Vetolastan tyyppi | Ruostumaton teräs (vakio), muovi | ||
| Puhdistusjärjestelmä | Kuiva, märkä, tyhjiö | ||
| Tarkastus | 2D-tarkastus (vakio) | ||
| Virtalähde | AC: 220±10%, 50/60HZ, 3Kw | ||
| Hallintamenetelmä | PC-ohjaus | ||
| Ulottuvuus (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Malli | ICT-6534 | ICT-6561 | ICT-9060 |
| Kehyksen koko (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -koko (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Ulottuvuus (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
Laadukkaalla PCBA-tuotantolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestystapausvideo
ICT-insinöörit lensivät Pohjois-Amerikkaan kauneusinstrumenttiasiakkaalle. He asensivat kaksi SMT-linjaa SMT PCB Stencil Screen -painokoneella. Työ kattoi kysyntäanalyysin, laitteiden kalibroinnin, täydellisen testauksen. Koulutuksessa opetettiin näönsovitusta, painetasapainoa, MES-parametreja. Linjat läpäisivät tuotantotarkastukset nopeasti tarkoilla pienipituisilla tuloksilla. Asiakas kehui insinööriosaamista, nopeita korjauksia, prosessiparannuksia. Tämä esimerkki näyttää ICT:n vahvuuden globaalissa palvelussa stensiili-PCB-tulostimelle ja SMT-kaavaustulostinautomaatille.
| Palvelu ja koulutustuki
ICT hoitaa SMT PCB Stencil Screen -painokoneen asennuksen, huollon ja koulutuksen. Paikan päällä olevat tiimit hoitavat asennuksen, optimoinnin ja vikatiedot. Etäapu analysoi ongelmat välittömästi. Istunnot kattavat MMI:n, opetuksen, navigoinnin, uudet ohjelmat 5-10 minuutissa. Tarkistamme asiakasprosessit tehokkuuden ja kustannussäästöjen vuoksi. Globaalien varastojen osia. Pitkän aikavälin suunnitelmat sisältävät säätöjä ja päivityksiä. Tämä tukee luotettavaa toimintaa SMT PCB -tulostuskoneessa.
| Asiakkaiden arvostelut
Asiakkaat pitävät ICT-insinööreistä ammattimaisesta ulkomaantyöstä ja nopeista vastauksista. SMT:n silkkipainokone toimii pienillä vioilla. Pakkaus suojaa kuljetuksen aikana. Koulutus tekee käytöstä helppoa. Yksi sanoi: 'Automaattiset ominaisuudet lyhentävät sykliaikaamme.' Toinen huomautti vakaat tulosteet ja hyvä tuki tulostimen stensiili-PCB:lle.
| Sertifikaatit ja standardit
ICT:llä on CE, RoHS, ISO9001 laatu ja turvallisuus. Patentteja ovat valokaaren puhdistus, paperin hallinta, ruiskutus, törmäyksenesto, annostelu, vikaanalyysi, tarkkuusvalvonta, prosessi, laaduntarkastus, stensiilijärjestelmä, erotusnopeus, kuljetus. Nämä varmistavat innovaation ja vaatimustenmukaisuuden maailmanlaajuisesti.
| Tietoja ICT-yrityksestä ja SMT-tehtaastamme
ICT sisältää oman T&K:n ja tuotannon, jossa työskentelee 89 henkilöä ja 20 insinööriä 12000 m²:n alueella. Palvelemme yli 1600 asiakasta 72 maassa nopealla kasvulla. Tehtaat käyttävät tiukkaa testausta ja laadunhallintaa. Katamme puolijohteet kokoamiseen kokonaiset ketjut. Kahdeksan konttoria ja varastoa tarjoavat paikallista palvelua. Tämä tarjoaa täydelliset ratkaisut SMT PCB Stencil Screen -painokoneen integrointiin.
