JUKI JX-350 SMT LED-kiinnityskone

Johdanto

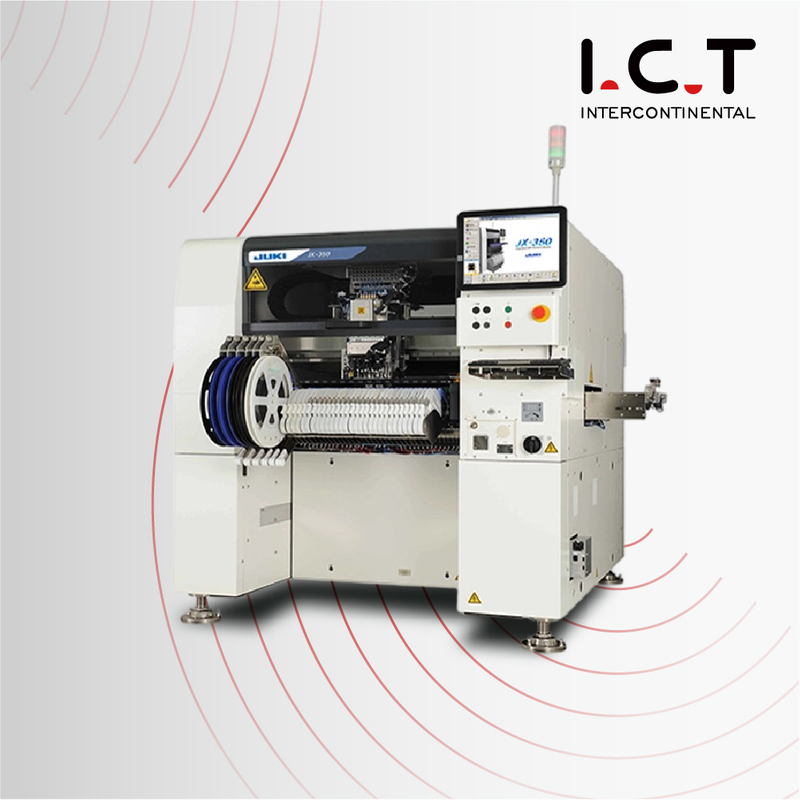

JUKI JX-350 SMT sijoituskone

Uusi JX-350 LED Mounter tarjoaa joustavan sijoittelujärjestelmän, joka on erityisesti suunniteltu LED-valaistustuotteille ja keskikokoisille ja suurille LCD-näyttöjen taustavaloille.

Se tukee jopa 1500 mm:n ultrapitkiä levyjä ja JUKI-laserkeskitystä nopeaan ja tarkaan sijoitteluun tarjoaa alan parasta.

Ultra-Long Board -tuki

Suuri nopeus

Korkea tarkkuus

Siru

32 000 CPH-siru (Laserkeskitys / Optimaalinen) 21 000 CPH-siru (Laserkeskitys / IPC9850)

0603:sta □33,5 mm:n neliökomponentteihin
JUKI-laserkeskitys nopeaan ja tarkaan sijoitukseen
Parempi sijoituslaatu
Vaihtoehtoinen poiminta ruuvityyppisillä suuttimilla* mahdollistaa suurien, jopa 25 mm halkaisijaisten komponenttien nopean sijoittamisen.
Diffuusiolinssien tarkka sijoitus
Pystyy jopa 1500 mm pitkien levyjen valmistukseen, teollisuuden huippuluokan levykoko.*
Eri toimitustapoja *

Erittely

Laudan koko	1 kerran kiinnitys	650mm × 360mm
	2 kertaa kiinnitys	1200mm × 360mm
	3 kertaa kiinnitys*	1500mm × 360mm
Komponenttien korkeus		6mm / 12mm
Komponentin koko		0603(0201) ~ □33,5 mm
Sijoitusnopeus (siru)	Optimaalinen	32 000 CPH
Sijoitusnopeus (siru)	IPC9850	21 000 CPH
Sijoittelun tarkkuus		±0,05 mm (Cpk≧1)
Syöttölaitteen tulot	Etupuolella kiinteä mekaaninen syöttöpankki (vakio)	Max.40 8mm nauhalle
	Etu- ja takapuolen kiinteä mekaaninen syöttöpankki *1	Max.80
	Etu- ja takapuolen kiinteä sähkösyöttöpankki *1	Max.160 *2

*1 Tätä toimintoa tuetaan lisätoiminnolla.

*2 Käytettäessä 8 mm teippiä (sähköisessä kaksinkertaisessa teippisyöttölaitteessa)

FAQ:

K: Soveltuvatko poiminta- ja sijoittelukoneet korkean sekoituksen ja vähäisen volyymin tuotantoon?

V: Kyllä, ne ovat monipuolisia ja ne voidaan konfiguroida sekä suuren volyymin että suuren sekoituksen ja vähäisen volyymin tuotantoon.

K: Mikä on syöttölaite SMT:n keräilykoneiden yhteydessä?

V: Syöttölaite on laite, joka pitää ja syöttää SMD:itä keräilykoneeseen komponenttien sijoittamista varten.

K: Kuinka ohjelmoit poiminta- ja sijoituskoneen tiettyä piirilevykokoonpanoa varten?

V: Ohjelmointi tehdään tavallisesti erikoisohjelmistolla, johon syötetään PCB-suunnittelutiedosto ja määritetään komponenttien sijoitustiedot.

K: Onko mitään turvatoimia otettava huomioon käytettäessä keräily- ja paikkakoneita?

V: Kyllä, turvatoimiin kuuluu asianmukainen koulutus, laitteiden huolto ja turvallisuusohjeiden noudattaminen onnettomuuksien ehkäisemiseksi.
