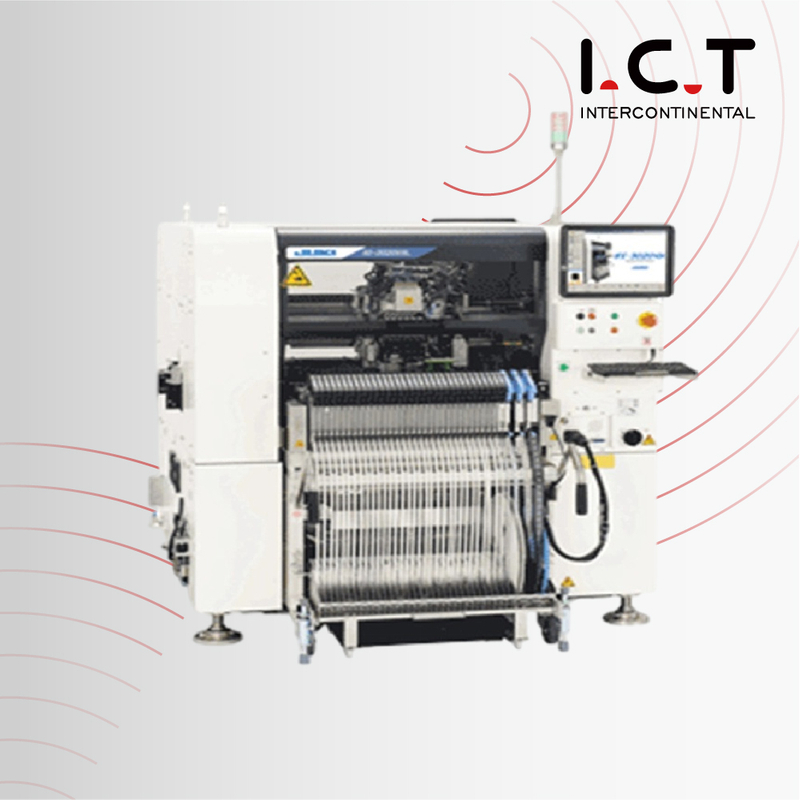

KE-3020VA |JUKI Korkealaatuinen SMT Chip Mounter kiinalaiselta valmistajalta

KE-3020VA |JUKI korkealaatuinen SMT-siruteline

Johdanto

JUKI KE-3010

KE-3020VA Laadukas SMT Chip Mounter

~ 20 900 CPH-siru (laserkeskitys/optimaalinen)

~17 100 CPH-siru (laserkeskitys / IPC9850)

~ 9 470 CPH IC (näön keskitys/MNVC)

~ 0402(01005) 74mm neliökomponentteihin tai 50×150mm

~ Vision keskitysjärjestelmä (jossa on pohja-, sivu- ja takavalaistus, kaikki pallon tunnistus ja jaetun tunnistus)

~ Tuettu PWB-koko: M/L-koko

※PWB-koko XL on KE-3020V

KE-3020VA

◎Yksi monisuuttinen laserpää (6 suutinta) ja yksi IC-pää CDS-anturilla (1 suutin)

Ominaisuus

JUKI SMT Chip Mounter

KE-sarjan jatkuva kehitys

Siru	20 900 CPH siru (laserkeskitys / optimaalinen) 17 100 CPH (laserkeskitys / IPC9850)
IC	9 470 CPH (näön keskitys / MNVC-vaihtoehto)

0402(01005) - 74mm neliömäiset komponentit tai 50×150mm
KE-3020VA
Yksi monisuutin laserpää (6 suutinta) plus
yksi IC-pää CDS-anturilla (1 suutin)
Elektronisten kaksinkertaisten teippisyöttölaitteiden käyttö mahdollistaa enintään 160 komponenttityypin asennuksen.
MNVC on vakiona
Nopea näön keskitys lennossa
(Käytettäessä sekä korkearesoluutioista kameraa että MNVC:tä)
Lokeron komponenttien nopea syöttö (valinnainen)
Pidempi kokoinen PWB X-akselilla (valinnainen)
PoP-sijoittelu (valinnainen)

Erittely

Laudan koko	M koko (330×250mm)	Joo
	L koko (410×360mm)	Joo
	L-leveä koko (510 × 360 mm) *1	Joo
	XL koko (610×560mm)	Joo
	Soveltuvuus pitkälle PWB:lle (L-koko)*2	800×360mm
	Soveltuvuus pitkälle PWB:lle (L-leveä koko)*2	1 010 × 360 mm
	Soveltuu pitkälle PWB:lle (XL-koko)*2	1 210 × 560 mm
Komponenttien korkeus	12 mm	Joo
	20 mm	Joo
	25mm (XL koko)*2	Joo
Komponentin koko	Lasertunnistus	0402(01005) ~ 33,5 mm x 33,5 mm
	Näöntunnistus	3mm ~ 74mm × 74mm tai 50 × 150mm
	Näöntunnistus	1,0 × 0,5 mm*3 ~ 48mm × 48mm tai 24 × 72mm
Sijoitusnopeus	Optimaalinen	20 900 CPH
	IPC9850	17 100 CPH
	IC *4	9 470 CPH*5
Sijoittelun tarkkuus	Lasertunnistus	±0,05 mm (±3σ)
Sijoittelun tarkkuus	Näöntunnistus	±0,03 mm (MNVC ± 0,04 mm)
Syöttölaitteen tulot		Max.160 8mm nauhalle (sähköisessä kaksoisnauhan syöttölaitteessa)*6

*1 L-Wide-koko on valinnainen *2 Soveltuvuus pitkälle PWB:lle on valinnainen.*3 KE-3020VA ： Kun käytetään korkearesoluutioista kameraa.(valinnainen) *4 Tehokas tahdikkuus: IC-asennusnopeus ilmaisee arvioidun arvon, joka saadaan, kun kone sijoittaa 36 QFP- (vähintään 100 nastaa) tai BGA-komponenttia (256 palloa tai enemmän) M-kokoiselle levylle.(CPH = tunniksi asetettujen komponenttien lukumäärä) *5 Arvioitu arvo käytettäessä MNVC:tä ja poimittaessa komponentteja samanaikaisesti kaikkien suuttimien kanssa..MNVC on vakiona KE-3020VA:ssa.*6 Käytettäessä sähköistä kaksinkertaista teippisyöttölaitetta EF08HD.* PWB-koko XL on KE-3020V.

FAQ:

K: Kuinka tarkka keräilykone on?

Keräilykoneet ovat erittäin tarkkoja ja pystyvät sijoittamaan komponentteja tarkasti.Tyypilliset tarkkuustasot nykyaikaisille poiminta- ja sijoittelukoneille vaihtelevat välillä 20-50 mikrometriä (μm) koneen teknisistä tiedoista ja kalibroinnista riippuen.

K: Kuinka nopea poiminta- ja paikkarobotti on?

Poiminta-ja-paikkarobotin nopeus voi vaihdella mallin ja valmistajan mukaan.Nykyaikaisilla keräilykoneilla voidaan saavuttaa 10 000 - 120 000 komponenttia tunnissa (CPH).Nopeus riippuu tekijöistä, kuten koneen suunnittelusta, piirilevyn monimutkaisuudesta ja sijoitettavien komponenttien koosta.

K: Kuinka nopea pick and place -kone on?

Poimi ja aseta koneen nopeudet voivat vaihdella suuresti koneen ominaisuuksien ja kokoonpanon mukaan.Aloitustason koneiden nopeus voi olla noin 10 000 - 20 000 CPH (komponentteja tunnissa), kun taas huippuluokan koneet voivat saavuttaa yli 120 000 CPH.Tarkka nopeus riippuu tekijöistä, kuten koneen mallista, sijoituspäiden määrästä ja kokoonpanoprosessin monimutkaisuudesta.
