Pick And Place SMD Machine tarjoaa nopean ja tarkan elektronisen kokoonpanon nykyaikaisille tehtaille.
a. Suuri nopeus saavuttaa jopa 100 000 osaa tunnissa.
b. Käsittelee pieniä komponentteja koosta 0201 alkaen.
c. Tukee jopa 112 syöttölaitetta joustavuuden vuoksi.
d. Kompakti koko säästää arvokasta tilaa.
e. Edistyksellinen näkö varmistaa tarkan sijoituksen.
f. ICT tarjoaa täyden valikoiman ratkaisuja.
g. Luotettava palvelu pitää tuotannon käynnissä.
RS-1XL
JUKI
| Määrä: | |
|---|---|
| Juki nopea älykäs sijoituskone

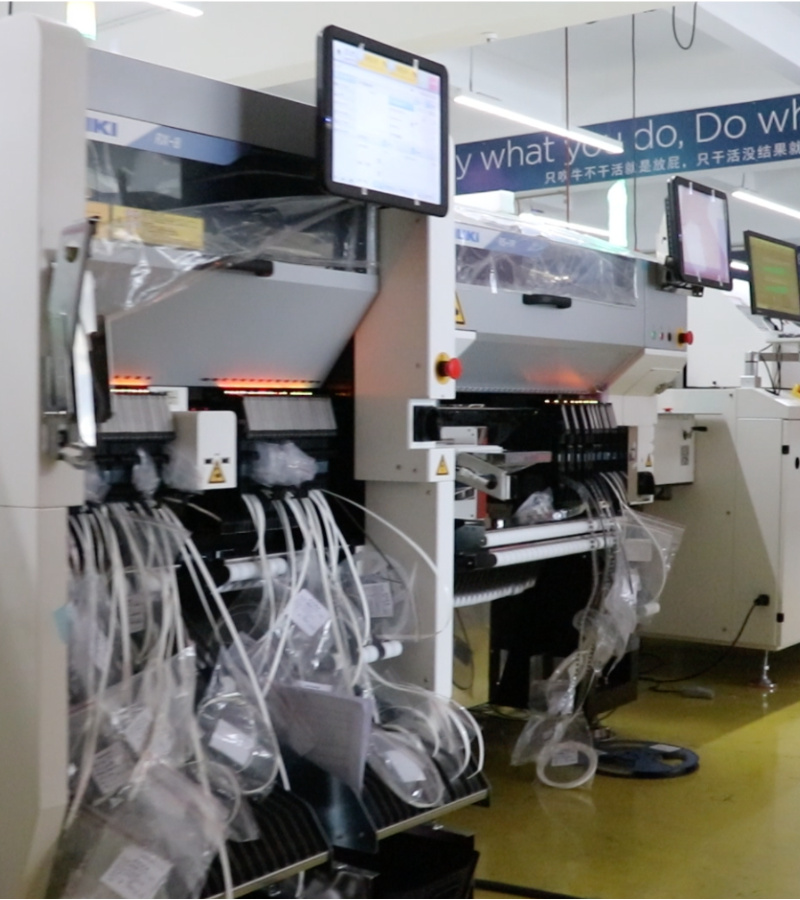

Jukin Pick And Place SMD Machine -sarja tarjoaa älykkäitä, modulaarisia ratkaisuja tehokkaaseen SMT-tuotantoon. Nämä koneet sijoittavat pinta-asennuskomponentit nopeasti ja tarkasti piirilevyille. Ne tukevat suurella tarkkuudella laajaa valikoimaa osia pienistä siruista suurempiin. Kompakti muotoilu sopii hyvin mihin tahansa linjaan, ja älykkäät ominaisuudet tekevät asennuksesta helppoa. Käyttäjät voivat sekoittaa malleja parhaan tuloksen saavuttamiseksi suurivolyymeissä tai sekatuotannossa. ICT tukee koko prosessia suunnittelusta jatkuvaan apuun ja varmistaa luotettavan tuoton elektroniikalle, kuten autonosille.
| JUKI Pick and Place Machine -mallin ominaisuudet
RS-1R / RS-1XL-sarjan ominaisuudet
RS-1R ja RS-1XL tarjoavat joustavan ja nopean sijoittelun erilaisiin tarpeisiin. RS-1R saavuttaa 47 000 CPH ±35 µm:n tarkkuudella. Se käsittelee jopa 650 × 370 mm:n yksittäisiä tai suurempia levyjä kaksoispuristuksella. RS-1XL tukee leveämpiä levyjä 560 mm asti, mikä on ihanteellinen isommille paneeleille, kuten LEDeille. Molemmat käyttävät älykästä näköä ja takumipäätä dynaamiseen sijoitteluun. Jopa 112 syöttölaitetta mahdollistavat nopeat vaihdot. Kompakti koko ja modulaarinen rakenne tekevät niistä helppoja yhdistää eri tuotantolinjoihin.
RX-7R / RX-8-sarjan ominaisuudet
RX-7R ja RX-8 keskittyvät erittäin suureen nopeuteen pienellä tilanjäljellä. RX-7R tuottaa 75 000 CPH rinnakkaisilla päillä ja käsittelee pieniä 03015-siruja tarkasti. Sen 998 mm leveys säästää tilaa ja tukee kahta kaistaa. RX-8 nostaa 100 000 CPH:n käyttämällä innovatiivista P20-päätä huipputuottavuuden saavuttamiseksi aluetta kohti. Edistyksellinen koaksiaalinen valaistus parantaa pienten osien näkyvyyttä. Molemmissa on älykäs valvonta ja vähäinen sijoittelu, jotka sopivat täydellisesti suurten pienten komponenttien, kuten mobiililaitteiden, kokoamiseen.
| Erittely
| Parametri | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Sijoitusnopeus (optimaalinen CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Suurin levykoko (mm) | 650 × 370 (yksi/kaksi) | 650 × 560 | 510 × 450 (yksi kaista) | 510 × 450 (noin) |
| Levyn vähimmäiskoko (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponentin korkeus (max mm) | 25 | 25 | 3-10,5 (päästä riippuvainen) | 3 |
| Pienin komponentti | 0201 (metrinen) | 0201 (metrinen) | 03015 (metrinen) | 0201 (noin 0,4 × 0,2 mm) |
| Suurin komponentti (mm) | 74 neliötä / 150×50 | 74 neliötä / 150×50 | 25 neliötä | 5 neliötä |
| Syöttölaitteen tulot (max) | 112 | 112 | 76 | 56 (noin) |
| Sijoittelun tarkkuus | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (noin) | Korkea tarkkuus (näkö) |
| Koneen leveys (mm) | 1 500 (noin) | 2,109 | 998 | 998 |
| Pään tyyppi | Takumi upotettu pää | Takumi upotettu pää | Rinnakkaiset pyörivät päät (P16S) | P20 pyörivä pää |
| SMT-linjan laiteluettelo
ICT tekee todellisen korkealaatuisen PCBA-tuotantolinjan. Tyhjiökuormaaja puhdistaa laudan. Automaattinen tulostin asetti liittimen oikein. Pick And Place SMD Machine set siru tosi. Monet vyöhykkeen reflow juotos kovaa. Hyvä AOI löytää kaikki huonot. Linja pysyy tiukkana. Sato korkea. Kustannukset alhainen. Ei leikkimistä. Tee kovaa työtä varten auton terveysvalo. Hallitus valmiina todelliseen maailmaan. Palaamme täyteen.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone/tarraasennus/ mustesuihkutulostin |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| Laser-PCB-reitityskone | Leikkaa PCBA lopputuotteeksi |
| Asiakkaan menestysvideo
Videolla tyytyväinen asiakas jakaa kokemuksensa autojen teholähteiden täydestä SMT- ja DIP-tuotantolinjoistamme. Ne korostavat SMT-linjan sujuvaa toimintaa alkaen kuormaajasta, imurista, tulostimesta ja Juki High-Speed Smart Placement Machinesta, joka sijoittaa komponentit nopeasti ja tarkasti. Se jatkuu kuljettimien, uudelleenvirtausuunin, jäähdytyspuskurin, AOI-tarkastuksen ja purkulaitteiden kautta. DIP-sarja sisältää aaltojuottamisen, flipperin, ICT-testauksen ja liitännät luotettavaa läpireiän kokoonpanoa varten. Asiakas kehuu sitä, että jokainen kone toimii saumattomasti yhdessä. Selkeällä kuvamateriaalilla näkyy tehokas levyvirtaus ja tarkka laitteiden suorituskyky, mikä johtaa korkealaatuiseen tuotantoon ja lyhyempiin seisokkeihin.
| Palvelu ja koulutustuki
ICT tarjoaa täyden palvelun ja koulutuksen Pick And Place SMD -koneelle. Insinöörimme hoitavat asennuksen ja asennuksen paikan päällä. Tarjoamme selkeää koulutusta käyttöön, ohjelmointiin ja ylläpitoon. Etäapu korjaa ongelmat nopeasti. Jatkuvat suunnitelmat pitävät koneet parhaalla mahdollisella tavalla. Ohjaamme myös linjan optimointia ja päivityksiä. Koska keskuksia on ympäri maailmaa, tuki tavoittaa asiakkaat nopeasti, mikä varmistaa sujuvan toiminnan ja korkean käytettävyyden.
| Asiakaspalaute
Asiakkaat kiittävät insinöörejämme asiantuntevasta ja oikea-aikaisesta avusta asennuksessa ja korjauksissa. He pitävät Pick And Place SMD Machinen vahvasta suorituskyvystä, sen nopeudesta ja luotettavuudesta. Monet kiinnittävät huomiota turvalliseen ja huolelliseen pakkaamiseen kuljetuksen aikana. Nopeat vastaukset kysymyksiin rakentavat hyvää luottamusta. Kaiken kaikkiaan käyttäjät arvostavat laadukkaita laitteita ja suurta tukea, jotka parantavat tuotantoa.
| Sertifikaatit ja standardit
Pick And Place SMD -koneemme täyttää standardit, kuten CE turvallisuuden, RoHS vihreiden materiaalien ja ISO9001 laadunvalvonnan osalta. Meillä on myös monia avainteknologioiden patentteja. Nämä merkit osoittavat, että keskitymme turvallisiin, luotettaviin ja edistyneisiin tuotteisiin, jotka noudattavat maailmanlaajuisia sääntöjä.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT panostaa omaan tutkimukseen ja kehitykseen parempien SMT-työkalujen saamiseksi. Tuotamme suurissa tehtaissa, joissa jokaisessa vaiheessa tarkastetaan tarkasti. Yritys kasvaa nopeasti ja sillä on paljon henkilöstöä ja toimistoja ympäri maailmaa. Palvelemme yli 1600 asiakasta yli 72 maassa täydellisillä elektroniikkaratkaisuilla. Laatujärjestelmämme varmistavat, että jokainen Pick And Place SMD -kone on vahva ja toimii hyvin.
