ICT-P6
I.C.T
| Määrä: | |
|---|---|

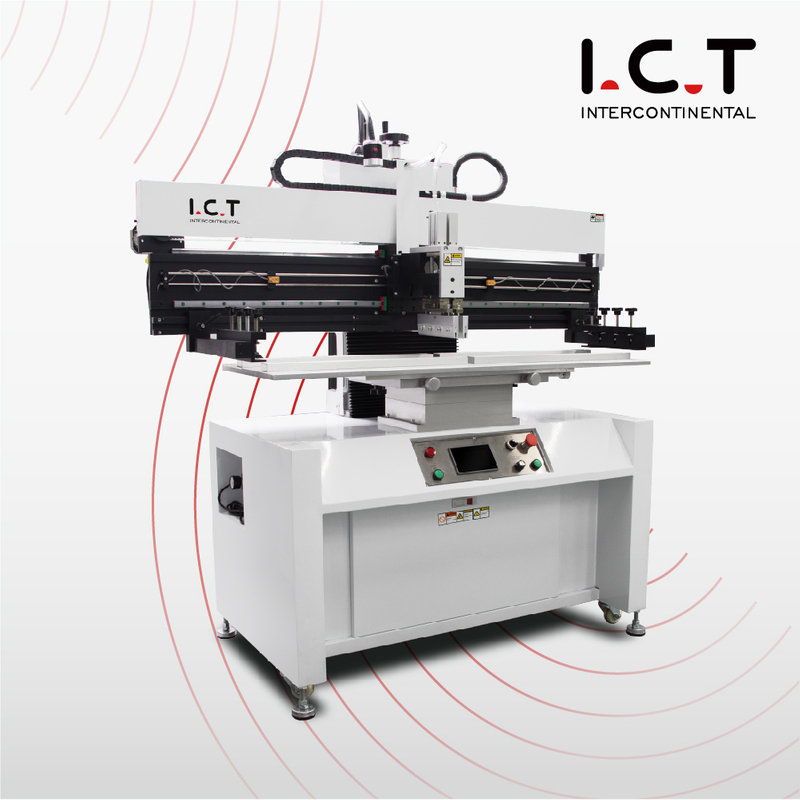

| Luotettava PCB SMT -tulostusautomaatti kasvavaan tuotantoon
Erittäin tarkka SMT-tulostusvaihe PCB SMT -tulostusautomaatti aloittaa keskikokoiset SMT-linjat Taiwanin TBI-lineaarisilla ohjausteillä ja SANYO-askelmoottorilla, joka takaa vakaan liikkeen. Terän paine ja tulostusnopeus ovat säädettävissä, tarkkuuspainemittari ja nopeussäätimen näyttö antavat välittömän hallinnan. Jousitusvetolastajärjestelmä tekee tulostamisesta tasaisemman. Modulaarinen yleispenkki kohdistuslaitteella piirilevylle ja rungolle sopii yksi- tai kaksipuolisille levyille. Stensiilikehyksen varret voidaan säätää eri kokoalueille 370470mm - 1050650mm. Automaattinen tulostus; vakaa ja tehokas tulostuslaatu. Alle 10 sekunnin jakson ansiosta stensiilitulostimen juotosliitos liimaa erittäin tarkasti puhelimen, reitittimen tai lääketieteellisen laitteen SMT-linjat sujuvasti.
| Ominaisuus
Tapin ja tukilohkon tulee sopia erilaisille yksi- ja kaksipuolisille piirilevyille, ja erikokoisten pintojen tulee sopia erilaisiin piirilevyn reikiin. Käyttö yksinkertainen, paikannus on tarkka ja kiinteä asento on joustava ja säädettävä. Tuotu askelmoottori Taiwanin tarkkuusohjainkisko varmistaa vakauden, vetolastan järjestelmä voidaan nostaa manuaalisella muuntamisella juotospastan lisäämiseksi ja puhdistustoiminnon lisäämiseksi, raja-anturin joustava säätö kuljetusmatkan vähentämiseksi. Tämä pitää 0,2–6 mm paksut levyt lukittuna tiukasti piirilevyjen kokoonpanolinjoihin, joten smt-tulostus pysyy täydellisenä sijoittajille.
Suoraliitäntä vetolastan rakenne. Vetolastua ohjaa itsenäisesti kaksi erittäin tarkkaa sylinteriä tarkan ja vakaan paineen varmistamiseksi. Kaksoisliukukiskot varmistavat vetolastan tarkkuuden ja vakauden. Kosketusnäytön toiminta. Ystävällinen englanninkielinen MMI-käyttöliittymä, opetus- ja navigointitoiminto. Toimintatila: manuaalinen, puoliautomaattinen ja täysautomaattinen. Ohjausosat käyttävät tuotuja korkealaatuisia merkkejä tulostimen vakauden ja toimivuuden varmistamiseksi. Automaattinen tulostus, vakaa ja tehokas tulostuslaatu. Tämä tuottaa erittäin tarkkoja stensiilitulostimen juotospastakerroksia piirilevyjen kokoonpanolinjojen uuneihin, joissa ei ole lähes lainkaan siltoja tai puutteita.
| Erittely
| Malli | P3 | P6 | P12 | P15 |
| Tarkkuus | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Piirilevykoko | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Alustan koko | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stensiilikoko (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Piirilevyn paksuus | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Kaavainpaikannus | Manuaalinen | Manuaalinen | Manuaalinen | Manuaalinen |
| Kierto -aika | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Virrankulutus | 200 W | 200 W | 220 W | 220 W |
| Virtalähde | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Ilmanpaine | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Squeegeen nopeus | 0-200mm/s | 0-1200mm/s | 0-200mm/s | 0-200mm/s |
| Ulottuvuus | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Paino | 280 kg | 300 kg | 356 kg | 430 kg |
| Vetolastan pituus | 250 mm | 250 mm | 250 mm | 250 mm |
| Alustan korkeus | 950 mm | 950 mm | 950 mm | 950 mm |
| Vaihtoehto: Erityinen koko voidaan mukauttaa | ||||
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
Tarkistaa sisäisen juotosliitoksen eheyden ja havaitsee piilotetut viat. | |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-leikkuukone | Leikkaa PCBA lopputuotteeksi |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone/tarraasennus/ mustesuihkutulostin |
| Asiakkaan menestyksen tapaustutkimus – Saudi-Arabian LED-tehdas
Saudi-asiakas rakensi täyden keskimääräisen SMT-linjan ICT:stä käyttämällä PCB SMT -tulostusautomaattia, JUKI RS-1R -asennuslaitetta ja L8-uunia verkkokortille. Insinöörimme saapuivat Riadiin, liittivät tulostimen SMEMA-hihnoihin, kalibroivat tahnan 600 × 350 mm:n paneeleille ja järjestivät seitsemän päivän koulutuksen erittäin tarkoista asetuksista ja linjan kulusta. PCB-kokoonpanolinja saavutti tavoitteen UPH samalla viikolla virheettömällä tahnan syöttöpaikalla ja ilman vikoja. Asiakas kehui asiantuntevaa ulkomaista tukea, suojattua pakkausta ja yksityiskohtaista valmennusta, jotka käynnistivät koko SMT-tuotantolinjan välittömästi.
| Maailmanlaajuinen palvelu- ja koulutustuki
ICT tarjoaa täydellisen SMT-tuotantolinjatuen: ilmaiset SMEMA-asettelut, 48 tunnin tehtaan palamisvideo, kuljetinlinkitys paikan päällä, 7-10 päivän käytännön harjoitteluleiri, yhden vuoden varaosat, rajoittamaton etädiagnostiikka puhelimitse tai näytön jakamisen avulla ja säännölliset sadonparannuskäynnit. 20 insinööriämme kattavat 72 maata 4 tunnin ensiapupalvelulla ja 24/7 hätänumerolla. Jokainen PCB SMT -tulostusautomaatti suorittaa 48 tunnin täyden vanhentamisen ja tarkastuksen 12 000 m²:n ISO9001-tehtaallamme. Asiakkaat nauttivat huolettomista SMT-tuotantolinjoista, nopeasta takaisinmaksusta ja pitkäaikaisesta kumppanuudesta.
| Asiakkaiden arvostelut
Yli 1 600 SMT-linjaa 72 maassa luottavat ICT:hen He rakastavat räätälöityjä vyösuunnitelmia ahtaisiin tiloihin, vahvoja laatikoita merikuljetuksiin, viikon mittaisia kursseja, jotka tekevät kuljettajista tulostusasiantuntijoita, kahden tunnin etäkorjauksia, jotka pitävät linjat käynnissä ja seurantatarkastuksia, jotka lisäävät tuotantoa 18%. Tehtaat laajenevat jatkuvasti, koska kokonaistuki tarkoittaa parempaa tuottoa, vähemmän romua ja todellista ystävyyttä.
| Sertifikaatit ja standardit
Kaikilla PCB SMT -tulostusautomaateilla on CE, RoHS, ISO9001:2015 ja useita patentteja. Kuljetintestit ja 100 % tarkastukset täyttävät EU:n, Yhdysvaltojen ja maailmanlaajuiset piirilevyjen kokoonpanolinjojen standardit. Nämä osoittavat turvallisen tahnan käsittelyn, ei häiriöitä seuraavaan koneeseen, vahvan telakoinnin ja vihreän toiminnan – täydellistä luottamusta ensimmäisestä levystä.
| Tietoa ICT-yrityksestä ja tehtaastamme
ICT aloitti toimintansa vuonna 2012, ja sillä on nyt moderni 12 000 m²:n tehdas Dongguanissa, Kiinassa, jossa on 89 omistautunutta työntekijää ja 20 kokenutta insinööriä. Suunnittelemme, valmistamme ja testaamme täydellisiä SMT-tuotantolinjoja tiukkojen ISO9001-standardien mukaisesti. Yli 1600 SMT-linjaa 72 maassa todistavat luotettavan laatumme ja palvelumme. Kahdeksan maailmanlaajuista toimistoa ja paikallista varastoa takaavat osat ja insinöörituen 48 tunnin sisällä missä tahansa. Asiakkaamme kasvavat rehellisen hinnoittelun, nopean toimituksen ja elinikäisten ilmaisten ohjelmistopäivitysten ansiosta.
