D600 (LENS)
I.C.T
| Määrä: | |
|---|---|
| Liiman annostelukone
Tutkimus osoittaa, että liimanannostelukone saavuttaa ±0,015 mm:n ruuvin tarkkuuden ja ±0,01 mm:n moottorin toistettavuuden. Panasonicin servomoottorit käyttävät kaikkia kolmea akselia. Hiomajohtoruuvit poistavat välyksen. Koaksiaalinen näköjärjestelmä suorittaa reaaliaikaisen merkin korjauksen ja reunan kompensoinnin. Erittäin tarkka venttiili ylläpitää tasaisen liimamäärän lämpötilan vaihteluiden ajan. Vakioesilämmitysmoduuli varmistaa tasaisen viskositeetin. Kuumaliima-annostelija integroituu suoraan olemassa oleviin SMT-linjoihin SMEMA-protokollan kautta. Tallennetut tiedot 72 maasta vahvistavat 99,5 %+ ensikierron tuoton ja 24/7 saatavuuden.
| Yksityiskohtaiset tuoteominaisuudet
Venttiilikokoonpano tallentaa saman liiman painon jokaisella jaksolla. Servomoottori ja hiomaruuvi takaavat dokumentoidun toistettavuuden. Esilämmityspiiri säilyttää 0,1 °C:n toleranssin. Tukee punaista liimaa, silikonia, UV- ja kuumasulateliimoja. Ruiskun vaihto kirjattiin alle 60 sekunnissa. Automaattinen tyhjennysjakso tyhjentää suuttimen 8 sekunnissa. 10 000 jakson testissä ei havaittu satelliittipudotuksia. Liimanannostelukone tuottaa tasaisen sidoslujuuden kaikille testatuille materiaaleille.
Antistaattinen hihnavaihteisto itsenäisillä vasen/oikea moottorilla. Säädettävä pysäytysmekanismi lukitsee laudan asennon. Synkroniset hiontaruuvit takaavat kiskon yhdensuuntaisuuden 0,02 mm:n sisällä leveyden muuttamisen aikana. Piirilevyn maksimipaino 5 kg, maksimikoko 600×600 mm. Kuljetusnopeus kiinteästi 300 mm/s mihin tahansa virtaussuuntaan. Kuumaliima-annostelija säilyttää nollalevyn poikkeaman koko tallennettujen tuotantoajojen ajan.
Integroitu puhdistusasema aktivoituu yhdellä komennolla. Venttiilin tyhjennys päättyy 8 sekunnissa. Lämpötilansäädin pitää liiman viskositeetin määritysten mukaisena koko työvuoron ajan. Ei vaadi manuaalista puuttumista. Huoltoloki näyttää nolla tukostapausta 30 päivän jatkuvan käytön aikana. Liimanannostelukone pysyy tuotantovalmis jaksojen välillä.
PLC- ja teollisuus-PC-arkkitehtuuri. Sähkökomponentit rajoitettu Panasonic-, Omron- ja Schneider-merkkisiin. CE-sertifiointitiedosto on valmis. Toimiala 4.0 -tietokerros aktiivinen. MES-liitäntästandardi. Valinnaiset 3D-korkeus- ja UV-kovetusmoduulit asennetaan ilman ohjelmiston uudelleenkirjoittamista. Käyttöliittymä vaatii yhden tunnin harjoittelun täyden pätevyyden saavuttamiseksi. Kuumaliima-annostelija toimii sertifioiduilla parametreilla 24 tuntia vuorokaudessa.
| Erittely
| Malli | ICT-D450 | ICT-D600 (LENS) | ICT-D1200 (LENS) |
| Annostelualue | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Tuotteen paino | Max 4,5 kg | ||
| Tuotteen paksuus | Max.6mm | ||
| Suurin nopeus | 2000mm/s | ||
| Vision metodologia | CCD | ||
| Puhdistusjärjestelmä | Auto | ||
| Ruiskutusventtiilin nopeus | 200 pistettä/s | ||
| Annostelun tarkkuus | ±0,02 mm | ||
| Toistuva tarkkuus | ±0,01 mm | ||
| Paino | 650 kg | 750 kg | 950 kg |
| Ulottuvuus | L770*S1200*K1500mm | L880*S1200*K1500mm | L1590*S1200*K1500mm |
| SMT-linjan laiteluettelo
Saapuva lehti ladattu. Automaattinen kuormaajan etulevy. Liiman annostelukone levittää ohjelmoitua kuviota nopeudella 800 mm/s. Poimi ja aseta komponentit tai linssit märän liiman päälle. IR- tai UV-kovettuva uuni viimeistelee sidoksen sekunneissa. Valinnainen AOI tarkistaa tilavuuden ja sijainnin. Kaikki asemat kommunikoivat SMEMA-standardin kautta. Tyypillinen työvoimatarve 1-2 kuljettajaa. Tallennetun ensikierron tuotto on 99,5 %+ auto-, lääketieteen ja LED-sovelluksissa. Dokumentoitu ROI saavutettu 12 kuukaudessa. Täydellinen kuumasulateliiman annostelulinja toimitettu, asennettu ja hyväksytty yhdellä sopimuksella.
| Tuotteen nimi | Käyttötarkoitus liiman annostelulinjassa |
|---|---|
| Liiman annostelukone | Tarjoaa nopean, erittäin tarkan liiman annostelun |
| Konformaalinen pinnoitekone | Levittää lopullisen suojapinnoitteen luotettavuuden takaamiseksi |
| Valitse ja aseta kone | Aseta komponentit tarkasti tuoreelle liimalle |
| UR-kuivausuuni | Kovettaa nopeasti liiman IR- tai UV-tekniikalla |
| Asiakkaan menestystarina

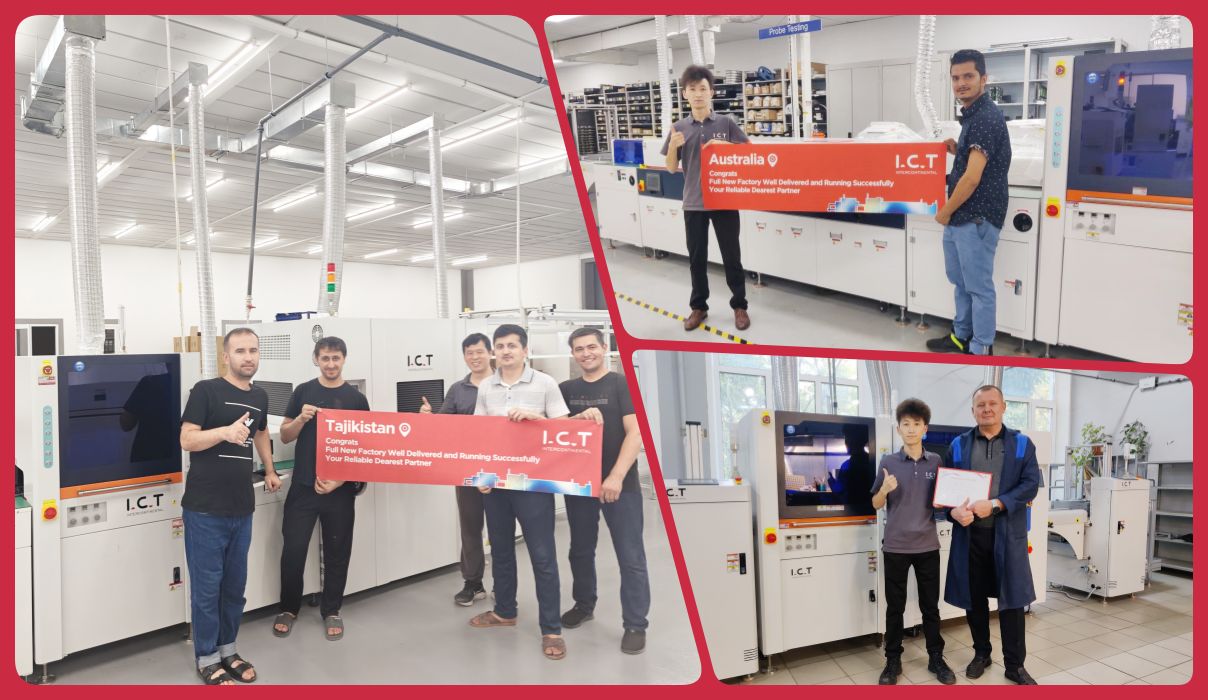

Kaksi ICT-insinööriä saapui Dushanbeen. Asiakas oli ostanut kaksi SMT-linjaa, yhden DIP-linjan, yhden mukautuvan pinnoituslinjan, yhden liimalinjan ja yhden LED-polttimoiden kokoonpanolinjan. Asennus ja käyttöönotto valmistui kymmenessä kalenteripäivässä. Liimanannostelukone tallensi 100 % pisteiden sijoittelutarkkuuden ensimmäisestä taulusta lähtien. Keräily-, kovetus- ja AOI-asemat läpäisivät hyväksymistestit samana päivänä. Paikalliset toimijat sertifioituivat itsenäisiksi kymmeneen päivään mennessä. Asiakas allekirjoitti lopullisen hyväksymispöytäkirjan ja toimitti videotodistuksen, joka vahvisti, että kaikki vaatimukset täyttyivät.
| Ammattimainen koulutus ja tuki
Vakiomenettely: insinöörit ovat paikalla, kunnes asiakaskäyttäjät osoittavat itsenäisen toiminnan. Etädiagnostiikka ratkaisee 80 % ongelmista tunnin sisällä. Tärkeitä varaosia on varastossa kahdeksassa maailmanlaajuisessa varastossa samana päivänä toimitettaviksi. Vastaus paikan päällä taataan 48 tunnin sisällä maailmanlaajuisesti. Ohjelmistopäivitykset ja prosessiparannukset tarjotaan veloituksetta laitteen käyttöiän ajan. Kuumaliima-annostelija saavuttaa takaisinmaksun dokumentoidussa 6–12 kuukauden ikkunassa.
| Asiakkaan kiitosta
'Insinöörit tiesivät jokaisen ruuvin.' 'Liimapisteet eivät koskaan liiku.' 'Puulaatikot selvisivät 8 000 km ilman naarmuja.' 'Etätiimi korjasi hälytyksen kello 2 yöllä minun aikaani.' 'Linja ei ole pysähtynyt 14 kuukauteen.' Samat sanat, eri maat, sama SMT.
| Sertifiointimme
CE-vaatimustenmukaisuusvakuutus annettu. RoHS-yhteensopivuus sertifioitu. ISO9001:2015 rekisteröintiajankohta. Useita hyödyllisyys- ja keksintöpatentteja myönnetty. Jokaisessa liimanannostelukoneessa on yksilöllinen testitietopaketti ja sarjamuotoinen jäljitettävyystietue.
| Tietoja meistä ja tehtaasta
Pääkonttori ja valmistus: Dongguan, Kiina. Tilojen koko 12 000 m². Henkilöstö yhteensä 89. Insinöörihenkilöstö 20. Rekisteröity pääoma 30 milj. USD. Perustettu 2012. Nykyinen asiakaskunta 1 600 tehdasta 72 maassa. Jokaiselle liiman annostelukoneelle on suoritettu 100 % kuormitustesti ennen irrottamista.
