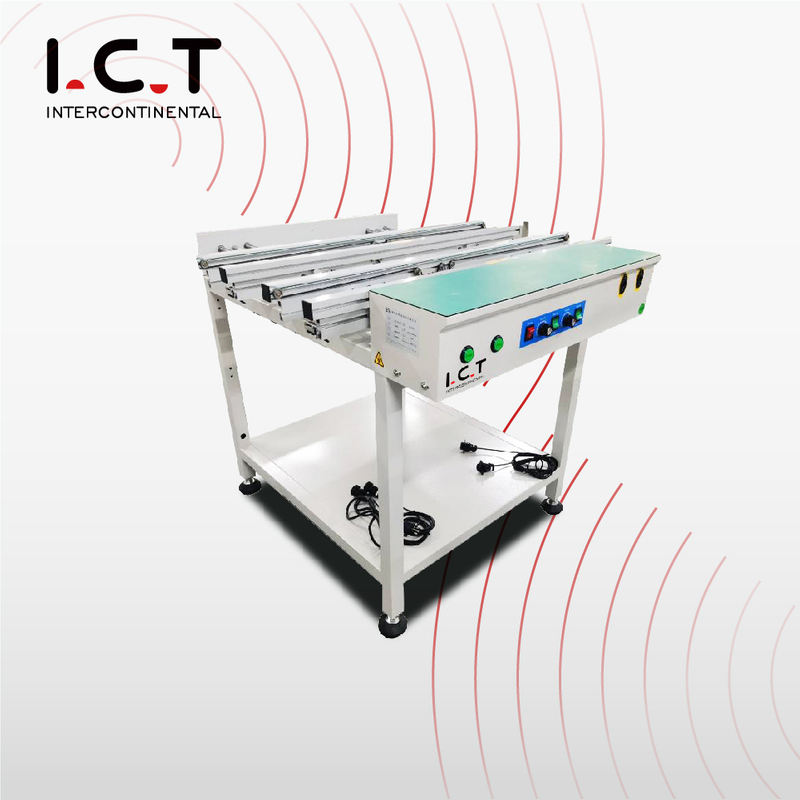

I.C.T SC-500D | Kaksikaistainen SMT-linkki/ tarkastuskuljetin

Esittely

I.C.T: n kaksikaistainen SMT-tarkastuskuljetin on suunniteltu erityisesti PCB: ien tehokkaaseen ja tarkkaan massatuotantoon.

Siinä on tehokas ja luotettava kaksikaistainen järjestelmä, tämä kuljetin mahdollistaa useiden piirilevylevyjen kuljettamisen ja tarkastamisen samanaikaisesti, mikä parantaa merkittävästi tuotannon tehokkuutta.

Se on varustettu edistyneellä tarkastustekniikalla varmistaakseen, että jokainen piirilevy täyttää korkealaatuisimmat standardit ennen siirtymistä valmistusprosessin seuraavaan vaiheeseen.

Kaksinkertaisen telakointiaseman modulaarinen suunnittelu voidaan helposti integroida olemassa oleviin SMT-tuotantolinjoihin, mikä tekee siitä monipuolisen ja arvokkaan lisäyksen tuotantoasetuksiin.

Tavallinen kaksikaistainen SMT-linkki-/tarkastuskuljetin on suunniteltu kuljettamaan ja tarkastamaan PCB: t nopealla SMT-kokoonpanolinjalla. Kaksikaistaisella kokoonpanolla tämä kuljetin pystyy käsittelemään kahta piirilevylinjaa samanaikaisesti, mikä tarjoaa lisääntyneen läpimenon ja toiminnan tehokkuuden. Sen modulaarinen suunnittelu mahdollistaa räätälöinnin asiakkaiden tarpeiden perusteella, mikä varmistaa monipuolisen ratkaisun erilaisiin tuotantoympäristöihin.

Tärkeimmät ominaisuudet:

Modulaarinen suunnittelu : Mukautettava kokoonpano täyttää tiettyjen asiakkaiden vaatimusten täydennysten vaatimukset.
Tukkas teräsrakenne : Keskeiset teräskomponentit parantavat laitteiden vakautta ja kestävyyttä.
Säädettävä kiskon leveys : Siinä on sileä ruostumattomasta teräksestä valmistettu ruuvi kiskon leveyden helpon säätämiseksi, mikä varmistaa yhteensopivuuden eri piirilevyjen kanssa.
Muuttuvan nopeudenhallinta : Antaa käyttäjät säätää nopeutta työnkulun ja tehokkuuden optimoimiseksi.
PCB -testaustila : Suunniteltu piirilevyjen testaamiseen kokoonpanon aikana.
Alumiinipaikan suunnittelu : Omistettu alumiinipaika tasaisemman piirilevyn siirtoa varten ja tarttumisen estämiseksi liikkumisen aikana.
Raskas suunnittelu : Vahva pohjamalli minimoi siirtymisen, varmistamalla luotettavan toiminnan nopean tuotannon aikana.
Mukautettava pituus : Koneen pituutta voidaan säätää tuotantolinjan vaatimusten mukaisesti.
SMEMA -yhteensopivuus : integroituu saumattomasti muihin SMT -laitteisiin SMEMA -rajapinnan avulla helpottaen sujuvaa viestintää.

Erikunta:

Kaksikaistainen SMT-linkki/ tarkastuskuljetin

Päämateriaali:
Rungon materiaali	Metallimateriaalien hitsaus		Kiina
Anturi	Pepperl+Fuchs/Panasonic/Omron		Saksa/Japani
Rautatie	Alumiini (muotin valmistus)		Kiina
Vyö	4 mm: n antistaattinen vyö		Kiina
Opasruuvi	Korkea tarkkuuspalloruuvi		Taiwan
Malli	SC-500D	SC-600D	SC-1000D
Kiskopituus	500 mm	600 mm	1000 mm
Ulottuvuus (mm)	500990950	600990950	1000990950
Max.PCB-leveys kaksikaistainen	50 - 270 mm*2
Max.PCB-leveys yksikaista	510 mm
Hallintajärjestelmä	Teollisuusohjausmoduulijärjestelmä (Panasonic PLC -vaihtoehto)
Viestintä	Smema sekä sisään että ulos
Virtalähde	1 PH AC 220 V 50/60Hz (vaihtoehto: 110 V - 380 V)
Paino	80 kg	90 kg	105 kg

Käytettävissä olevat vaihtoehdot:

Kosketusnäyttö : Valinnainen käyttöliittymä helppokäyttöisyyden ja paremman hallinnan saavuttamiseksi.
Automaattinen leveyden säätö : helpottaa nopeaa säätöä piirilevyn leveyteen.
Dual -kiskojen nopeus : mahdollistaa riippumattoman nopeudenhallinnan jokaiselle piirilevyn kaistalle.
Metalliketju : PCB: ien tehokas siirto.
LED -tarkastusvalo : Valinnainen LED -valo parantaa tarkastusten näkyvyyttä.
Segmentoitu siirto : Piirilevyn liikkeen tarkempi hallinta.

Usein kysyttyjä kysymyksiä (usein kysytyt kysymykset)

Mikä on korkein piirilevyn leveys, johon kaksikaistainen kuljetin voi mahtua?

Kaksikaistainen kuljetin pystyy käsittelemään piirilevyn leveyksiä, jotka vaihtelevat välillä 50 mm 270 mm kaistaa kohti, mikä mahdollistaa pienempien tai keskisuurten piirilevyjen tehokkaan käsittelyn. Yhden kaistaisen toiminnan kannalta maksimileveys on 510 mm.

Kuinka säädettävä nopeuden hallinta toimii?

Kuljettimen on säädettävä nopeuden hallinta, jonka avulla operaattorit voivat asettaa halutun nopeuden vastaamaan tuotantolinjan vaatimuksia. Tämä mahdollistaa tasaisemman käsittelyn ja PCB: n tehokkaamman käsittelyn.

Mitä hyötyä kaksikaistaisen kokoonpanon käytöstä on?

Kaksikaistainen muotoilu mahdollistaa kahden piirilevylinjan samanaikaisen käsittelyn, mikä lisää tuotannon tehokkuutta ja suorituskykyä. Se on ihanteellinen suuren määrän valmistukseen, jossa useita piirilevylevyjä on käsiteltävä samanaikaisesti.

Onko tämä kuljetin yhteensopiva muiden SMT -laitteiden kanssa?

Kyllä, kuljetin on täysin yhteensopiva muiden SMT -laitteiden kanssa SMEMA -rajapinnan kautta varmistaen laitteiden välisen viestinnän ja saumattoman integraation välillä olemassa oleviin tuotantolinjoihin.

Voiko kuljetin pituus räätälöidä?

Kyllä, kuljettimen pituus voidaan räätälöidä tuotantolinjan erityistarpeisiin, mikä mahdollistaa joustavuuden erilaisille kokoonpanoille ja työnkulkuille.
