| Tekniset | tiedot |
|---|---|

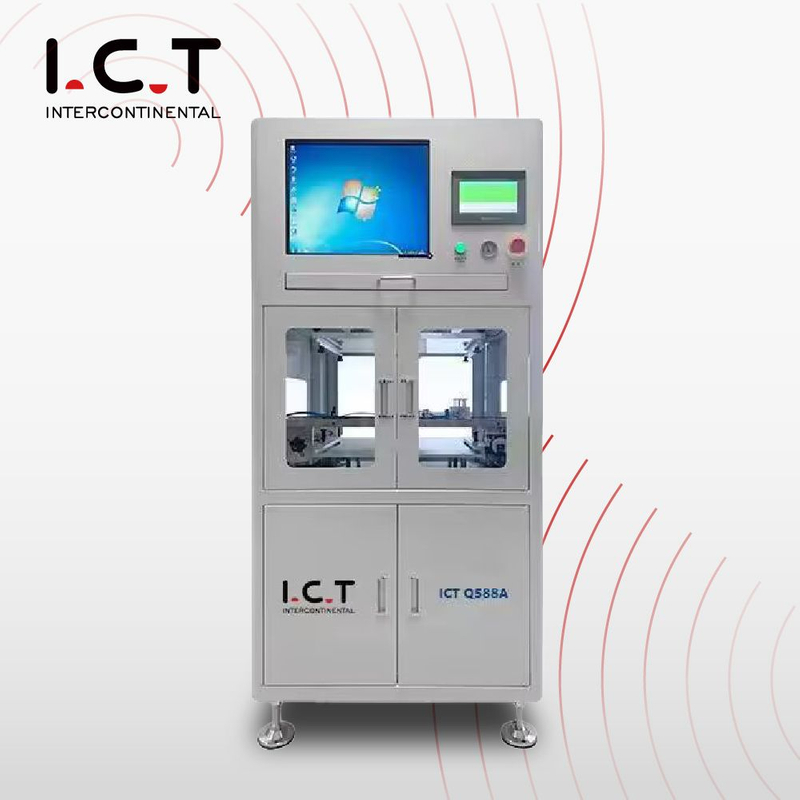

| Malli | ICT-Q588A |
| Piirilevykoko | 500 mm x 350 mm (vakio) |
| Testipisteet | 256 pistettä (vakio), 1024 pistettä (valinnainen) |
| Testinopeus | 0,5 s / 1024 pistettä (avoin/lyhyt) |
| 2ms ~ 40ms/vaihe (komponenttitesti) | |
| Vaihda korttia | 128/portti |
| Eristetyt pisteet | 10 askelta testiä kohden, voi eristää automaattisesti |
| Testialue | Vastus: 0,05 Ω ~ 100M Ω |
| Kapasitanssi: 1pf ~ 40MF | |
| Induktanssi: 1μH ~ 50H | |
| Diodit: 0,1V ~ 9V | |
| Zener-diodi: 0,1V ~ 15V | |
| Transistori: VCE-kyllästys 3 liittimessä | |
| FET: Kolmen terminaalin testit VDS:lle, CDS:lle, RD:lle (päällä) | |
| Signaalin lähde | AC: 10mVpp ~ 10Vpp, DC: ±10mV ~ ±7,5V |
| Testitaajuus | AC: 100 ~ 100 KHz |
| Virtalähde | AC: 220V, 50/60Hz, 3kW |
| Ilmanpaine | 3-6 kg/cm² |
| Ulottuvuus | 1000mm x 750mm x 1600mm |
| Paino | Noin 350 kg |
| Käyttöjärjestelmä | Win 7 (englanninkielinen versio) |
| Prosessori | Kaksiytiminen 2,8 GHz tai enemmän |
| Muisti | 2 Gt |
| Kiintolevy | 1000 Gt tai enemmän |
| Näyttö | 19 tuuman näyttö |
| Tulostin | Epson kuittitulostin |
| Infrapunasuojaus | Kyllä |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT tarjoaa kattavia SMT-tuotantolinjaratkaisuja, jotka kattavat koko elektroniikan valmistusprosessin alusta loppuun. Järjestelmämme integroivat levyjen käsittelyn, juotospastan tulostuksen, nopean komponenttien sijoituksen, tarkastuksen, uudelleenjuottamisen ja joustavat paneelien irrotusvaihtoehdot, mukaan lukien PCB Manual Depaneling Router Machine pienempiä tuotantotarpeita varten. Tuemme asiakkaitamme täydellisessä tehdassuunnittelussa, laitevalinnassa, ammattimaisessa asennuksessa, operaattorikoulutuksessa ja jatkuvassa optimoinnissa. Tämä kokonaisvaltainen lähestymistapa auttaa älypuhelin-, auto-, lääke- ja kulutuselektroniikkateollisuuden valmistajia saavuttamaan korkeamman tehokkuuden, tasaisen laadun ja vahvan kilpailuedun nykypäivän markkinoilla.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMD piirilevyn kokoonpanolinja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| SMT lipaskuormaaja | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| SMT-kokoonpanokone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| BGA reflow uuni | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
Vuonna 2026 ICT toimitti onnistuneesti täysin automatisoidun SMT-tuotantolinjan asiakkaalle Portugalissa, joka on erikoistunut autoelektroniikkaan, erityisesti autojen valoihin ja ohjaimiin. Linja, joka sisälsi On-line ICT Testerin, oli täysin integroitu muihin keskeisiin laitteisiin, kuten pick-and-place -koneet, stencilointijärjestelmät ja reflow-uunit. Insinöörimme tarjosivat asennuksen ja koulutuksen paikan päällä varmistaen, että linja oli toimintakuntoinen ja optimoitu tuotantoa varten. Asiakas raportoi merkittävästä parannuksesta tuotannon tehokkuudessa ja laadunvalvonnassa testerin saumattoman integroinnin ansiosta tuotantolinjaan.
| Palvelu ja koulutustuki
ICT tarjoaa täyden valikoiman SMT-ratkaisuja, jotka integroivat kaikki tuotantoprosessisi koneet, mukaan lukien On- -line ICT Tester. Insinöörimme hoitavat kaikkien laitteiden täydellisen asennuksen, kalibroinnin ja integroinnin, mikä varmistaa saumattoman viestinnän ja optimoidun työnkulun. Tarjoamme myös syvällistä koulutusta käyttäjillesi koneen käytöstä, testausmenetelmistä ja vianetsinnästä. Ympärivuorokautisen etätuen avulla varmistamme, että tuotantolinjasi toimii tehokkaasti, maksimoimalla käyttöajan ja minimoiden viiveet.
| Mitä asiakkaamme sanovat
ICT:n on-line ICT Tester on jatkuvasti auttanut asiakkaita tehostamaan tuotantoaan ja vähentämään seisokkeja. Automatisoimalla piirin sisäiset testaukset, järjestelmä integroituu saumattomasti tuotantolinjaan, mikä parantaa yleistä testauksen nopeutta ja tarkkuutta. Asiakkaat arvostavat käyttäjäystävällistä käyttöliittymää, saumatonta integrointia olemassa oleviin järjestelmiin ja testaajan luotettavaa suorituskykyä, jotka kaikki lisäävät tuottavuutta ja vähentävät toimintahäiriöitä.
| Sertifikaatit ja standardit
ICT:n On-line ICT Tester täyttää kansainväliset standardit, mukaan lukien CE, RoHS ja ISO9001, mikä varmistaa, että laitteemme täyttävät korkeimmat turvallisuus-, laatu- ja ympäristövastuuvaatimukset. Nämä sertifioinnit vahvistavat, että laitteemme ovat luotettavia, turvallisia ja säädöstenmukaisia ja tarjoavat sinulle luotettavan ratkaisun PCB-testaustarpeisiisi.
| Tietoa ICT-yrityksestä ja -tehtaasta
Yli 20 vuoden kokemuksella ICT on erikoistunut tarjoamaan täydellisiä SMT-, DIP- ja Coating-tuotantolinjaratkaisuja. Insinööritiimimme tekee tiivistä yhteistyötä asiakkaiden kanssa suunnitella, asentaa ja optimoida tuotantolinjoja. Laiteasennuksesta jatkuvaan tekniseen tukeen varmistamme, että jokainen kone toimii saumattomasti yhdessä. Täyden valikoimamme ratkaisumme auttavat vähentämään seisokkeja, lisäämään tuotannon tehokkuutta ja parantamaan tuotteiden laatua tukemalla tehtaita yli 70 maassa.
Mikä on In-Circuit Test (ICT)? Lisätietoja >>
