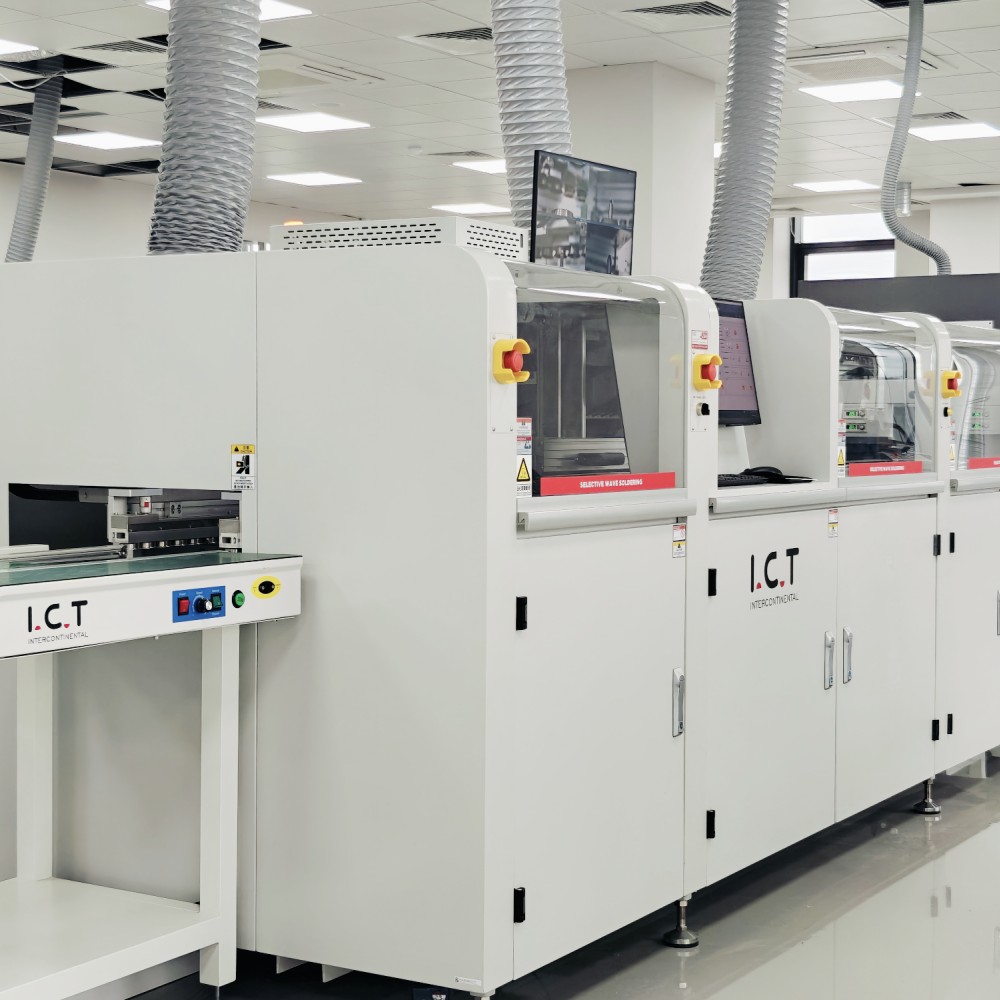

| Keskikokoinen aaltojuotoskone
– Kiinan johtava juotoslaitteiden markkina
ICT W-sarjan keskikokoinen aaltojuotoskone on Kiinan aaltojuotoskoneiden lippulaivatuote, joka on erityisesti rakennettu keskisuurille ja suurille THT-tehtaille, jotka vaativat korkeaa laatua kohtuullisin kustannuksin. Tässä keskikokoisessa aaltojuotoskoneessa yhdistyvät japanilainen Kuroda-tarkkuussuutin tasaisen virtaussuihkun aikaansaamiseksi, täysin itsenäiset vaakasuorat lämmitysvyöhykkeet täydelliseen lämpötilan hallintaan ja älykäs energiaa säästävä suunnittelu, joka toimii vain 7 kW:lla. Valinnainen aaltojuotoskone typpijärjestelmällä täyttää korkeimmat lyijyttömät standardit. Sitä käytetään laajasti autoelektroniikassa, älymittareissa ja teollisuusohjauksissa, ja siitä on tullut suosituin keskikokoinen aaltojuotoskone juotoslaitteiden markkinoilla.
| Ominaisuus
Japanilainen Kuroda-suutin, jossa on säädettävä sumutusalue ja pyramidisuodatin, tuottavat erittäin ohuen, tasaisen pinnoitteen ja vähentävät kulutusta jopa 60 %. Digitaalinen virtauksen ohjaus ja painevakaa säiliö pitävät suorituskyvyn täydellisenä vuotasosta riippumatta – suuri etu keskikokoisille aaltojuotoskoneille kiinalaisista aaltojuotoskoneista.
Kolmannen osapuolen ylikuumenemissuoja sekä suljetun silmukan PLC+PID-ohjaus ja laitteiston hätäkatkaisu muodostavat rikkoutumattoman turvajärjestelmän. Reaaliaikainen valvonta suojaa käyttäjiä ja laitteita jatkuvan käytön aikana juotoslaitemarkkinoilla.
Täysin itsenäiset vaakasuuntaiset lämmitysvyöhykkeet suljetulla kuumailmakierrolla ja tasasuuntauslevyillä luovat täysin tasaisen lämpötilan kautta linjan. Lämpeneminen kestää vain 15 minuuttia ja normaali teho pysyy 7 kW:ssa – kustannustehokkain lämmitys keskikokoisten aaltojuottolaitteiden joukossa typpivaihtoehdoilla.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
Älykkäiden mittarien valmistaja Uruguayssa osti kaksi täydellistä tuotantolinjaa ICT:ltä – yhden täyden SMT-linjan ja yhden DIP-linjan. SMT-sarja sisältää kuormaimen, kiinnityslaitteen 471/481, Lyra622:n, AOI:n ja kulmakuljettimen; DIP-linjassa on W2-keskikokoinen aaltojuotoskone, useita liitäntäpöytiä, aikakauslehtihihnalinja, rullakuljetin ja napakymppityöasemat. Lähetimme kaksi kokenutta insinööriä asiakkaan Uruguayn tehtaalle. He saivat kahdessa viikossa päätökseen kaikkien laitteiden purkamisen, paikantamisen, virtaliitännät, parametrien asettamisen ja kuljettajan koulutuksen. Molemmat linjat läpäisivät hyväksymistestin ensimmäisellä ajolla ilman vikoja. Asiakas saavutti nopeasti täyden tuotantokapasiteetin ja oli erittäin tyytyväinen keskitettyyn toimitus- ja käyttöönottopalveluumme. Tästä projektista on tullut klassinen täyden valikoiman toimitustapa Latinalaisessa Amerikassa.
| Asiantuntijapalvelut ja koulutus
Jokaisen keskikokoisen aaltojuotoskoneen tilauksen mukana tulee oma projektipäällikkö, joka koordinoi kaikkea tehdasasettelusta lopulliseen hyväksyntään. Tarjoamme 15 päivän paikan päällä tapahtuvan koulutuksen, elinikäisen varaosien tuen ja 48 tunnin maailmanlaajuisen osien toimituksen 8 ulkomaisen varaston kautta – Kiinan vahvin aaltojuotoskoneiden huoltoverkosto.
| Asiakkaan kiitosta
Juotoslaitteiden markkinoiden asiakkaat sanovat, että keskikokoinen aaltojuotoskoneemme tarjoaa 'paras hinta-laatusuhde Kiinan kaikista aaltojuotoskoneista'. He ylistävät alhaista sähkölaskua, vakaata lämpötilan vakautta, valinnaista typellä toimivaa aaltojuotoskonetta ja sitä, kuinka insinöörimme saapuvat 72 tunnissa kaikkialle maailmaan.
| Laatusertifikaatit
Kaikilla ICT-keskikokoisilla aaltojuotoskonemalleilla on täydet CE-, CCC-, UL-, RoHS- ja ISO9001-sertifikaatit sekä useita keksintöpatentteja vuota säästävälle suuttimelle ja energiatehokkaalle lämmitysjärjestelmälle – todiste Kiinan aaltojuotoskoneiden huippulaadusta.
| Tietoa ICT-yrityksestä ja -tehtaasta
Dongguanissa sijaitseva 12 000 ㎡ moderni tehdas ja 89 työntekijää, mukaan lukien 20 vanhempi insinööri, ICT suunnittelee ja valmistaa kaikki keskikokoiset aaltojuotoskoneet täysin talon sisällä. Meillä on 8 ulkomaista toimistoa, paikallisia varastoja ja lentäviä insinöörejä maailmanlaajuisesti, joten olemme ainoa kiinalainen tuotemerkki, joka todella yhdistää 'Made in China' -laadun ja 'globaalin lokalisoinnin' -palvelun – nopeimmin kasvavan nimen juotoslaitteiden markkinoilla.
