| Smart Ng/ok Magazine Unloader SMT Linesille
ICT Ng/ok Magazine Unloader on tehokas kone, joka vastaanottaa taulut tarkastuksesta, tarkistaa hyväksyntä/hylätty signaalin ja pinoaa OK-levyt yhteen makasiiniin ja NG-levyt toiseen. Vakio- tai täysi CE-versio – molemmissa on vahvempi laitteisto, tarkat anturit ja joustavat säätimet. Ng/ok Magazine Unloader auttaa seuraamaan laatua, vähentää työvaiheita, kulkee kolmessa vuorossa sujuvasti ja toimii hyvin SMT PCB Vacuum Magazine Loaderina tai SMT PCB Loader Unloaderina linjassasi.
| Yksityiskohtaiset tuoteominaisuudet
Ng/ok Magazine Unloader käyttää paksumpaa terästä rungossa ja pohjassa. Kaikki osat noudattavat ISO- ja CE-standardeja. Kone pysyy vakaana jatkuvassa käytössä. Ylläpito on helppoa ja nopeaa tiimillesi.
Laadukkaat anturit ja kirkkaat valot näyttävät OK/NG-tilan selvästi. Painikkeet vastaavat nopeasti. Ng/ok Magazine Unloader käsittelee tarkastustiedot virheettömästi ja pitää lajittelun luotettavana.
Järjestelmä tukee Industry 4.0 -ominaisuuksia. Lisää IPC-CFX, Hermes tai muita protokollia milloin tahansa. Muuta asetuksia nopeasti uusille tuotteille. Ng/ok Magazine Unloader muodostaa yhteyden tehdasohjelmistoon ja säätyy automaattisesti.
Erilliset laskuyksiköt aseta OK- ja NG-laudat huolellisesti. Ng/ok Magazine Unloader täyttää kaksi makasiinia vahingoittumatta. Taulut pysyvät järjestyksessä uudelleenkäsittelyä tai pakkaamista varten.
SMEMA-liitäntä on vakio ja valmis. Valinnaiset lisälinkit saatavilla. Ng/ok Magazine Unloader integroituu linjaasi nopeasti ja ylläpitää tasaista virtausta muutosten aikana.
| Erittely
| Malli ( kuormaaja) | LD-M | LD -L | LD -LL | LD -XL |
| Ulottuvuus (mm) | 1330*765*1250 | 1650*845*1250 | 1800*909*1250 | 1800*970*1250 |
| PCB -koko (mm) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| Telineen koko (mm) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| Hallintajärjestelmä | PL C | |||
| Virtalähde | 1 PH AC 220 V 50/60 Hz (vaihtoehto: 110 V - 380 V) | |||
| Paino | 160 kg | 220 kg | 280 kg | 340 kg |
| Malli (Unloader) | UL-M | UL -L | UL -LL | UL -XL |
| Ulottuvuus (mm) | 1730*765*1250 | 2065*845*1250 | 2660*909*1250 | 2660*970*1250 |
| PCB -koko (mm) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| Telineen koko (mm) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| Hallintajärjestelmä | PL C | |||
| Virtalähde | 1 PH AC 220 V 50/60 Hz (vaihtoehto: 110 V - 380 V) | |||
| Paino | 180 kg | 240 kg | 300 kg | 360 kg |
| SMT-linjan laiteluettelo
Avaimet käteen tarkoittaa, että paljas lauta sisään, valmis paneeli ulos, ei lastenhoitoa. PCB Unloader Loader syöttää puhtaana edestä, tarttuu puhtaana takaa. Tulostin osuu täydelliseen tahnaan. Sijoittaja pudottaa jokaisen komponentin kuolleeseen paikkaan. Reflow juotos kiinteä. AOI tarkistaa kaiken. Kaikki asemat pysyvät lukittuina synkronoituna. Työ pysyy ohuena. Ensikierron tuotto pysyy 99,5 %:n pohjoispuolella. Käyttöaika pysyy brutaalina. Autoteollisuus, lääketiede, kuluttaja-, LED-standardit murskattu, kustannukset murskattu.
| Asiakkaan menestystarina

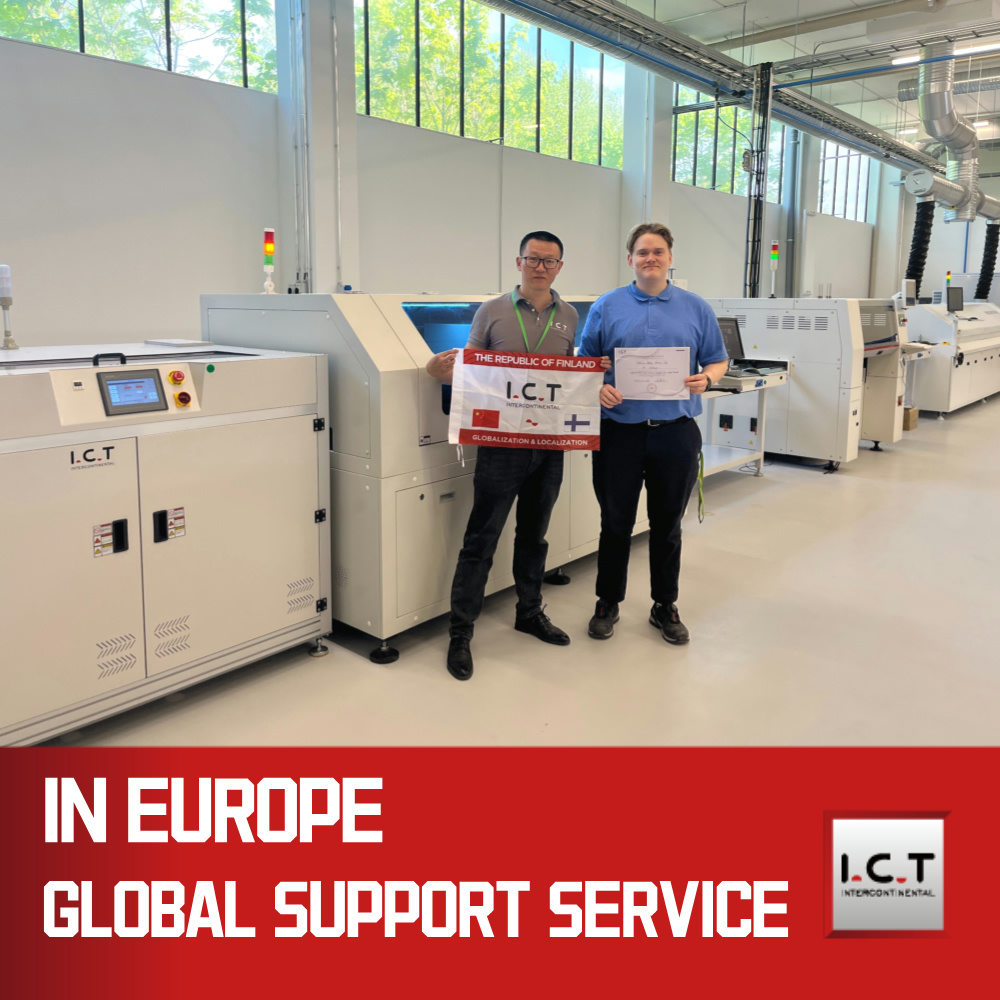

Vuonna 2024 insinöörimme lensivät Suomeen asentamaan täydellisen LED-paneelien tuotantolinjan johtavalle eurooppalaiselle valaisinvalmistajalle. Sarjaan kuului Ng/ok Magazine Unloader, 1,5 metrin automaattinen tulostin, SM482PLUS-asennuskone, L8-reflow-uuni, jäähdytyspuskurit, liitoskuljettimet, levynhalkaisija ja juotospastasekoitin. Tiimimme suoritti asennuksen, virheenkorjauksen ja operaattorikoulutuksen vain viidessä päivässä. Linja saavutti täyden nopeuden ensimmäisenä tuotantopäivänä ilman vikoja. Asiakas kehui Ng/ok Magazine Unloaderin tarkkaa lajittelua ja täydellistä konekommunikaatiota. He läpäisivät tiukan eurooppalaisen auditoinnin helposti ja tilasivat uuden linjan pian sen jälkeen.
| Ammattitaitoinen palvelu ja koulutus
ICT tarjoaa täyden tuen: paikan päällä tai etäasennus, ilmainen koulutus käyttäjille ja teknikoille, 24 tunnin tekninen puhelinpalvelu, maailmanlaajuiset varaosien toimitukset ja säännölliset huoltosuunnitelmat. Kokenut tiimimme varmistaa, että Ng/ok Magazine Unloader toimii parhaalla mahdollisella tavalla ilman odottamattomia pysähdyksiä.
| Mitä asiakkaat sanovat
'Insinöörit saapuivat nopeasti ja ratkaisivat ongelmamme samana päivänä.' 'Ng/ok Magazine Unloader on vakaa ja erittäin luotettava.' 'Pakkaaminen oli turvallista; koneet saapuivat täydellisesti lähetyksen jälkeen.' 'He vastaavat nopeasti ja auttavat meitä parantamaan laadunvalvontaa.'
| Laatusertifikaattimme
| Tietoja meistä ja tehtaasta
Vuodesta 2012 lähtien ICT on kasvanut nopeasti oman T&K-tiimimme, kokonaisten tuotantolinjojemme ja lähes 90 työntekijän ansiosta. Meillä on tiukat testaus- ja laatujärjestelmät nykyaikaisessa tehtaassamme. Palvelemme yli 1 600 asiakasta 72 maassa. Yhdestä Ng/ok Magazine Unloaderista kokonaisiin avaimet käteen -ratkaisuihin olemme luotettava kumppanisi pitkän aikavälin menestykseen.
