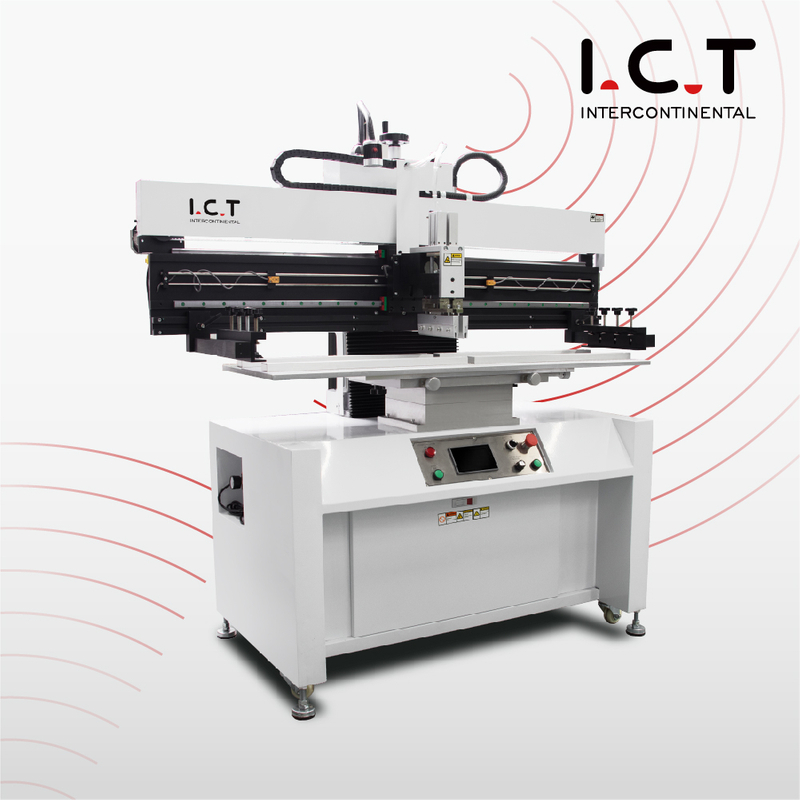

| Luotettava SMT puoliautomaattinen stensiilitulostin pitkän levyn tuotantoon
Smt-puoliautomaattinen tahnapainokone käyttää SMT Semi Automatic Stencil Printer -tulostinta ensimmäisenä asemana pitkälevyisillä SMT-linjoilla. Taiwanin lineaariset TBI-ohjaimet ja SANYO-askelmoottori antavat tasaisen liikkeen tarkan tahnan levittämiseen. Jousitusvetolastajärjestelmä sekä säädettävä terän paine ja nopeus (selkeällä mittarilla ja säätimellä) luovat tasaiset kerrokset. Modulaarinen yleispenkki kohdistuslaitteella tukee yksi- tai kaksipuolisia piirilevyjä, joiden paksuus on 0,2-6 mm. Stensiilikehyksen varret ovat helposti säädettävissä 370 × 470 mm:stä 1750 × 650 mm:iin. Automaattinen tulostustila tuottaa vakaat ja tehokkaat tulokset joka sykli. Vain 220 W teho ja ≤12 sekunnin ajoitus tekevät SMT Semi Automatic Stencil Printer Solder -juotteesta ihanteellisen LED-nauhoille, palvelinlevyille tai 5G-moduuleille.
| Ominaisuus
Tapin ja tukilohkon tulee olla sopivia, ja loput osat sopivat kaikkiin reikien kokoihin ja asetelmiin yksi- tai kaksipuolisille piirilevyille. Asemointi on nopeaa, tarkkaa ja täysin säädettävää. Tuotu askelmoottori ja Taiwanin tarkkuusohjainkisko pitävät kaiken vakaana. Vetolastan nosto manuaalisesti nopeaa tahnan täyttöä tai puhdistusta varten, kun taas rajoitusanturit lyhentävät matka-aikaa. Tämä pitää pitkät levyt täydellisesti kiinnitettynä juotospastatulostuskoneen sisällä, joten tahna pysyy täsmälleen siellä, missä se kuuluu seuraavaan koneeseen.
Suora vetolastan liitäntä kahdella erillisellä erittäin tarkalla sylinterillä takaa jatkuvan paineen. Kaksoisliukukiskot lukitsevat vetolastan liikkeen täydellisen vakauden takaamiseksi. Kosketusnäytössä on ystävällinen englanninkielinen käyttöliittymä opetuksen ja navigoinnin kanssa. Manuaaliset, puoliautomaattiset ja täysautomaattiset tilat ovat yhden napsautuksen päässä. Kaikki ydinosat (Omron, Leuze, SMC, Delta, Samkoon) ovat huipputuontimerkkejä. Tämä saa SMT Semi Automatic Stencil Printerin toimittamaan virheettömän tahnan jokaiselle levylle, jossa ei ole lähes lainkaan siltoja tai riittämättömiä tyynyjä.
| Erittely
| Malli | P3 | P6 | P12 | P15 |
| Tarkkuus | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Piirilevykoko | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Alustan koko | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stensiilikoko (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Piirilevyn paksuus | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Kaavainpaikannus | Manuaalinen | Manuaalinen | Manuaalinen | Manuaalinen |
| Kierto -aika | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Virrankulutus | 200 W | 200 W | 220 W | 220 W |
| Virtalähde | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Ilmanpaine | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Squeegeen nopeus | 0-200mm/s | 0-1200mm/s | 0-200mm/s | 0-200mm/s |
| Ulottuvuus | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Paino | 280 kg | 300 kg | 356 kg | 430 kg |
| Vetolastan pituus | 250 mm | 250 mm | 250 mm | 250 mm |
| Alustan korkeus | 950 mm | 950 mm | 950 mm | 950 mm |
| Vaihtoehto: Erityinen koko voidaan mukauttaa | ||||
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| SMT-linjan laiteluettelo
ICT-laadukas PCBA-tuotantolinja sisältää edistyneitä laitteita tehokkaaseen ja tarkkaan PCB-kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
Tarkistaa sisäisen juotosliitoksen eheyden ja havaitsee piilotetut viat. | |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| PCB-leikkuukone | Leikkaa PCBA lopputuotteeksi |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| Asiakkaan menestyksen tapaustutkimus – Saudi-Arabian LED-tehdas
Saudi-LED-valmistaja tilasi ICT:ltä täydellisen 1200 mm:n SMT-linjan, joka rakennettiin SMT Semi Automatic Stencil Printerin ympärille, nopeat JUKI-sijoittimet ja L12-uuni pitkille LED-putkille. Insinöörimme lensivät Riadiin, yhdistävät leveät kuljettimet, asettivat optimaaliset tahnaparametrit täyspitkille laudoille ja antoivat seitsemän päivää koulutusta pitkän laudan käsittelystä ja päivittäisistä tarkastuksista. Linja saavutti suurimman päivittäisen tehon heti seuraavassa vuorossa täydellisellä tahnan syöttöpaikalla ja ilman juotosongelmia. Asiakas rakasti nopeaa globaalia asennusta, supervahvoja laatikoita ja selkeää opetusta, jotka tekivät uudesta tehtaasta kannattavan heti alusta alkaen.
| Maailmanlaajuinen palvelu- ja koulutustuki
ICT tarjoaa täydellisen pitkän levyn SMT-linjatuen: ilmaiset laajat SMEMA-piirustukset, 48 tunnin tehdasvanhenemisvideo, paikan päällä oleva hihnaliitäntä, 7-10 päivän operaattorin bootcamp, vuoden varaosasarja, rajoittamaton kameran etädiagnostiikka ja säännölliset tuottotarkastukset. Kaksikymmentä insinööriä palvelee 72 maassa 4 tunnin ensivastauksella ja 24/7 hätäpuhelulla. Jokainen puoliautomaattinen SMT-stensiilitulostin läpäisee laajennetun täyden palamisen ja 100 % tarkastuksen 12 000 m²:n ISO9001-tehtaallamme. Asiakkaat saavat kiinteät piirilevyjen kokoonpanolinjat, nopean sijoitetun pääoman tuottoprosentin ja kumppaneita, jotka kasvavat yhdessä.
| Asiakkaiden arvostelut
Yli 1 600 pitkän laudan SMT-linjaa 72 maassa toimivat ICT:llä. Ne ylistävät räätälöityjä leveitä hihnasuunnitelmia suurille lattioille, erittäin kestäviä laatikoita valtamerikuljetukseen, viikon mittaisia kursseja, jotka saavat kuljettajat tulostamaan kuin asiantuntijat, välittömiä etäkorjauksia, jotka säästävät kokonaisia työvuoroja, ja kuukausittaisia käyntejä, jotka nostavat UPH 20%. Tehtaat laajenevat jatkuvasti, koska täyden valikoiman hoito merkitsee korkeampaa ensikierron tuottoa, vähemmän romua ja todellista pitkäaikaista ystävyyttä.
| Sertifikaatit ja standardit
Jokaisella SMT-puoliautomaattisella stensiilitulostimella on CE, RoHS, ISO9001:2015 ja useita patentteja. Leveälevytestit ja 100 % tarkastukset täyttävät EU:n, Yhdysvaltojen ja maailmanlaajuiset piirilevyjen kokoonpanolinjojen standardit. Nämä todistavat turvallisen tahnan käsittelyn, saumattoman leveän telakoinnin, kestävät osat ja vihreän toiminnan – täydellistä luottamusta ensimmäisestä pitkästä levystä.
| Tietoa ICT-yrityksestä ja tehtaastamme
Vuonna 2012 perustetusta ICT:stä on tullut luotettava täyden SMT-ratkaisukumppani, joka palvelee yli 1600 asiakasta 72 maassa. 12 000 m²:n huippuluokan tehtaamme Dongguanissa työllistää 89 intohimoista työntekijää ja 20 vanhempaa insinööriä, jotka suunnittelevat, valmistavat ja testaavat tarkasti jokaisen koneen ISO9001-standardien mukaisesti. Kahdeksalla merentakaisella toimistolla ja paikallisella varastolla maailmanlaajuisesti takaamme varaosien ja insinöörituen paikan päällä 48 tunnin sisällä kaikkialla planeetalla. Elämme rehellisyyden, yksinkertaisuuden, avoimuuden, koordinoinnin ja jakamisen mukaan – tarjoamme rehellisen hinnoittelun, salamannopean vastauksen, elinikäisiä ilmaisia ohjelmistopäivityksiä ja todellista kumppanuutta, joka auttaa jokaista asiakasta saavuttamaan kestävän kasvun.
