SMT PCB Loader / Unloader
I.C.T
| Määrä: | |
|---|---|

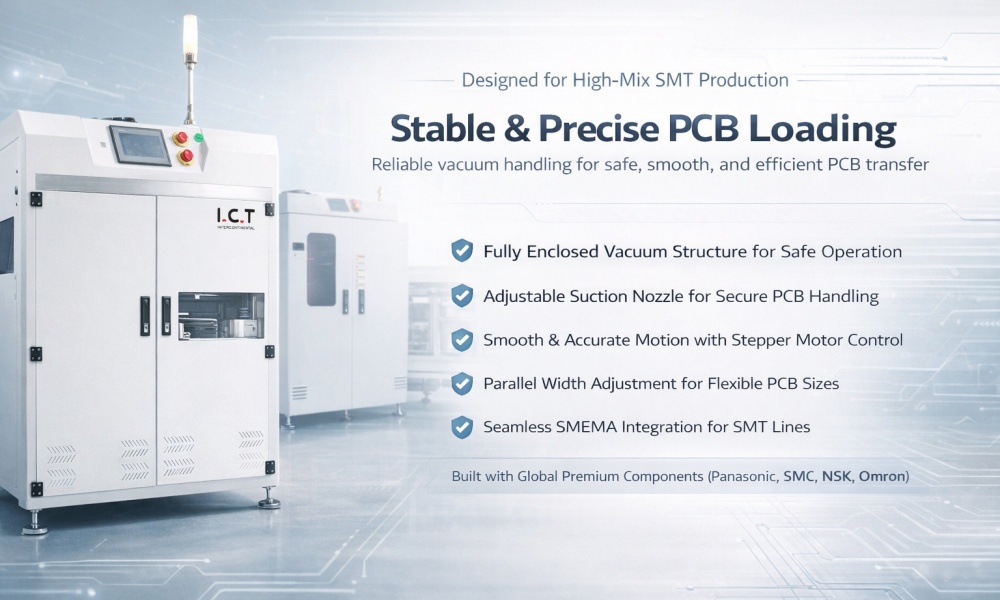

| Paljas tyhjiötyyppinen piirilevykuormaaja
Bare Vacuum Type PCB Loader on suunniteltu käytettäväksi automatisoiduilla SMT-tuotantolinjoilla, mikä tarjoaa tarkan ja tehokkaan piirilevylatauksen. Siinä on säädettävä imuteho, joka varmistaa turvallisen käsittelyn useille piirilevytyypeille, ja sen nopea toiminta vähentää seisokkeja ja parantaa tuotannon tehokkuutta. Tämä kuormaaja integroituu sujuvasti muihin laitteisiin SMEMA-liitännän kautta, mikä tekee siitä erinomaisen valinnan automatisoiduille tuotantolinjoille. Sen muokattavissa oleva muotoilu tekee siitä mukautuvan erilaisiin tuotantoympäristöihin, mikä varmistaa täydellisen istuvuuden valmistusasetuksiin.
| Edistyksellinen tyhjiö- ja kiinnitystekniikka
Bare Vacuum Type PCB Loader varmistaa, että piirilevyt kuljetetaan turvallisesti tuotantolinjan läpi ilman vaurioitumisriskiä. Korkean tarkkuuden alipaineohjausteknologian ansiosta se takaa sujuvan ja vakaan käsittelyn, mikä on ratkaisevan tärkeää tuotteen tasaisen laadun ylläpitämiseksi koko tuotantoprosessin ajan.
Monikäyttöiseksi suunniteltu piirilevylataaja säätää automaattisesti imuvoimakkuuttaan kunkin piirilevyn koon ja paksuuden mukaan. Tämä dynaaminen imusäätö varmistaa, että kuormaaja pystyy käsittelemään helposti monenlaisia levytyyppejä, mikä mahdollistaa sen, että se täyttää sekä suuren volyymin että sekoitettujen tuotantoympäristöjen vaatimukset.
Kuormaimen nopeat ominaisuudet mahdollistavat nopeat siirtoajat, mikä vähentää kokonaistuotantosykliä. Tämä parantaa linjan tehokkuutta ja minimoi seisokkeja varmistaen, että tuotantoprosessi toimii sujuvasti ja suurimmalla kapasiteetilla koko päivän.
Bare Vacuum Type PCB Loader on varustettu SMEMA-tiedonsiirtoliitännöillä, mikä mahdollistaa saumattoman integroinnin muihin SMT-laitteisiin, kuten poiminta- ja paikkakoneisiin, reflow-uuneihin ja AOI-järjestelmiin. Tämä integrointi varmistaa, että koko tuotantolinja toimii harmonisesti, mikä lisää tehokkuutta ja vähentää manuaalisten toimenpiteiden tarvetta.
Kuormaimen kuljetuskorkeus voidaan räätälöidä eri tuotantoympäristöihin sopivaksi, joten se on monipuolinen valinta tehtaille, joissa on rajoitetusti tilaa tai erityisiä konfigurointitarpeita. Tämä säädettävyys varmistaa, että kuormaaja integroituu sujuvasti olemassa olevaan SMT-linjaasi lattian asettelusta riippumatta.
| Erittely
| Tuote | Translational Vacuum Loader | Vacuumand Magazine Loader | ||
|---|---|---|---|---|
| Malli | VL330 | VL460 | VL1200 | VM330 |
| Mitat (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| Piirilevyn koko (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (muokattavissa) | 50 × 50 ~ 450 × 330 |
| PCB -kapasiteetti | 400 kpl (0,6 mm paksu) | 400 kpl (0,6 mm paksu) | 100 kpl (0,6 mm paksu) | 400 kpl (0,6 mm paksu) |
| Kierto -aika | Noin 12 sekuntia tai määritä | Noin 12 sekuntia tai määritä | Noin 15 sekuntia tai määritä | Noin 12 sekuntia tai määritä |
| Hallintajärjestelmä | PLC | PLC | PLC | PLC |
| Voima | Max 150 VA | Max 150 VA | Max 150 VA | Max 150 VA |
| Ilmansyöttö | 4-6 bar, 10 l/min | 4-6 bar, 10 l/min | 4-6 bar, 10 l/min | 4-6 bar, 10 l/min |
| Kuljetuskorkeus | 900 ± 20 mm (muokattavissa) | 900 ± 20 mm (muokattavissa) | 900 ± 20 mm (muokattavissa) | 900 ± 20 mm (muokattavissa) |
| Piirilevyn suunta | Vasemmalta oikealle tai oikealta vasemmalle | Vasemmalta oikealle tai oikealta vasemmalle | Vasemmalta oikealle tai oikealta vasemmalle | Vasemmalta oikealle tai oikealta vasemmalle |
| Viestintä | SMEMA (sisään ja ulos) | SMEMA (sisään ja ulos) | SMEMA (sisään ja ulos) | SMEMA (sisään ja ulos) |
| Virtalähde | 1-vaiheinen AC 220 V 50/60 Hz (optio: 110 V–380 V) | 1-vaiheinen AC 220 V 50/60 Hz (optio: 110 V–380 V) | 1-vaiheinen AC 220 V 50/60 Hz (optio: 110 V–380 V) | 1-vaiheinen AC 220 V 50/60 Hz (optio: 110 V–380 V) |
| Paino | 130 kg | 150 kg | 380 kg | 120 kg |
| Vaihtoehto | Automaattinen leveyden säätö | Automaattinen leveyden säätö | Automaattinen leveyden säätö | Automaattinen leveyden säätö |
| Aiheeseen liittyvät SMT-laitteet
Täydellisen avaimet käteen -periaatteella toimivan SMT-tuotantolinjan rakentamiseksi ICT tarjoaa täyden valikoiman yhteensopivia koneita. Ratkaisumme sisältävät automaattiset tulostimet , nopeat keräilykoneet, , reflow-uunit , AOI-järjestelmät , kuljettimet, paneelinpoistolaitteet ja piirilevyjen purkukoneet . Kaikki laitteet on suunniteltu toimimaan sujuvasti yhdessä, mikä auttaa asiakkaita luomaan tehokkaita, tilaa säästäviä asetteluja, kuten U-muotoisia linjoja, jotka sopivat ahtaisiin tehtaan lattioihin säilyttäen samalla korkean tehon.
| Onnistunut asiakasprojekti Saudi-Arabiassa
Syyskuussa 2025 ICT-insinöörit matkustivat Saudi-Arabiaan auttamaan asiakasta asennuksessa ja koulutuksessa.
Asiakas, kodin LED-valaisimien valmistaja, tarvitsi täysin automatisoidun SMT-tuotantolinjan. Tarjosimme ratkaisun, jossa oli 13 konetta, joiden kokonaispituus on noin 29 metriä. Käytettävissä oleva tila oli kuitenkin vain 21 metriä pitkä ja 5 metriä leveä. Suunnittelimme konsultoinnin jälkeen tuotantolinjan U-muotoiseksi, 16 metriä pitkäksi ja 2,7 metriä leveäksi. 2 päivän asennuksen ja 6 päivän koulutuksen ja teknisen tuen jälkeen järjestelmä luovutettiin onnistuneesti asiakkaalle.
| Ammattitaitoinen palvelu ja koulutus
ICT tarjoaa kattavan tuen SMT-tuotantolinjasi sujuvan toiminnan varmistamiseksi. Palveluihimme kuuluvat laiteasennukset ja virheenkorjaukset sekä laaja koulutus koneiden käyttöön ja huoltoon. Tarjoamme 24/7 teknistä etätukea ratkaistaksemme kaikki ongelmat nopeasti. Lisäksi saatavilla on säännöllisiä huoltopalveluita, jotka pitävät laitteesi käynnissä huipputeholla, minimoivat seisokit ja pidentävät koneiden käyttöikää.
| Mitä asiakkaamme sanovat
'ICT:n laitteet ja palvelut ovat huippuluokkaa. Asennus- ja koulutusprosessi oli tehokasta, ja tekninen tukitiimi on aina reagoiva. Tuotantomme tehokkuus on parantunut merkittävästi Bare Vacuum Type PCB Loaderin asentamisen jälkeen.' — LED Lighting Manufacturer, Saudi Arabia
'Kuormaajan tarkkuus ja helppo integrointi olemassa olevaan linjaamme teki siitä oikean valinnan tarpeisiimme. Se on toiminut luotettavasti suuren volyymin tuotantoympäristössämme.' — Consumer Electronics Manufacturer
| Laatusertifikaatit
ICT:n tuotteet ovat kansainvälisesti tunnustettuja ja sertifioituja täyttämään korkeat standardit, mukaan lukien:
CE-sertifikaatti
ISO 9001 laadunhallinta
RoHS-yhteensopivuus
UL sertifikaatti
Nämä sertifikaatit takaavat korkeimman laadun ja antavat sinulle luottamusta laitteidemme suorituskykyyn ja turvallisuuteen.
