| Täysin automaattinen aallon juotoskone
– Myydään huippuaaltojuotoskone
ICT W-sarjan täysautomaattinen aaltojuotoskone on korkean suorituskyvyn lyijytön ratkaisu, joka on suunniteltu nykyaikaisille DIP- ja THT-linjoille. Tässä täysin automaattisessa aaltojuotoskoneessa on japanilainen Kuroda-tarkkuussuutin, täysin itsenäiset vaakasuuntaiset lämmitysvyöhykkeet ja edistynyt energiansäästöjärjestelmä, joka toimii vain 7 kW:lla ja tarjoaa täydellisen kaksoisaaltojuotoksen. Sileäaaltoinen juotoskoneen syöttökuljetin liitetään helposti ylävirran laitteistoon ja valinnainen typpisuojaus takaa oksidittomat liitokset. Vuosien menestyksellisen toiminnan jälkeen tuhansissa tehtaissa maailmanlaajuisesti, tästä täysin automaattisesta aaltojuotoskoneesta on tullut ensimmäinen valinta asiakkaille, jotka etsivät luotettavaa aaltojuotoskonetta myyntiin.
| Ominaisuus
Japanilainen Kuroda-suutin säädettävällä sumutusalueella ja pyramidisuodattimella tuottavat pieniä, yhtenäisiä virtauspisteitä joka syklissä. Digitaalinen virtausmittari ja painesäiliö pitävät virtauksen vakaana vaikuttamatta jäljellä olevaan määrään – täydellinen täysautomaattiseen aaltojuotoskoneeseen non-stop THT-tuotannossa.
Kolmannen osapuolen riippumaton ylikuumenemissuoja ja suljetun silmukan PLC+PID-ohjaus luovat täydellisen turvaverkon. Reaaliaikainen valvonta ja välitön hätäpysäytys suojaa käyttäjiä ja laitteita, vaikka lämpötila saavuttaisi 1,0 arvon 24 tunnin käytön aikana.
Täysin itsenäiset vaakasuuntaiset lämmitysvyöhykkeet suljetuilla kuumailmapoluilla ja tasasuuntauslevyillä tuottavat täydellisen tasaisen lämpötilan jokaiselle levylle. Lämpeneminen kestää vain noin 15 minuuttia ja normaali teho pysyy 7 kW:ssa – tehokkain lämmitys täysin automaattiselle aaltojuotoskoneelle.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||
| DIP-linjan varusteluettelo

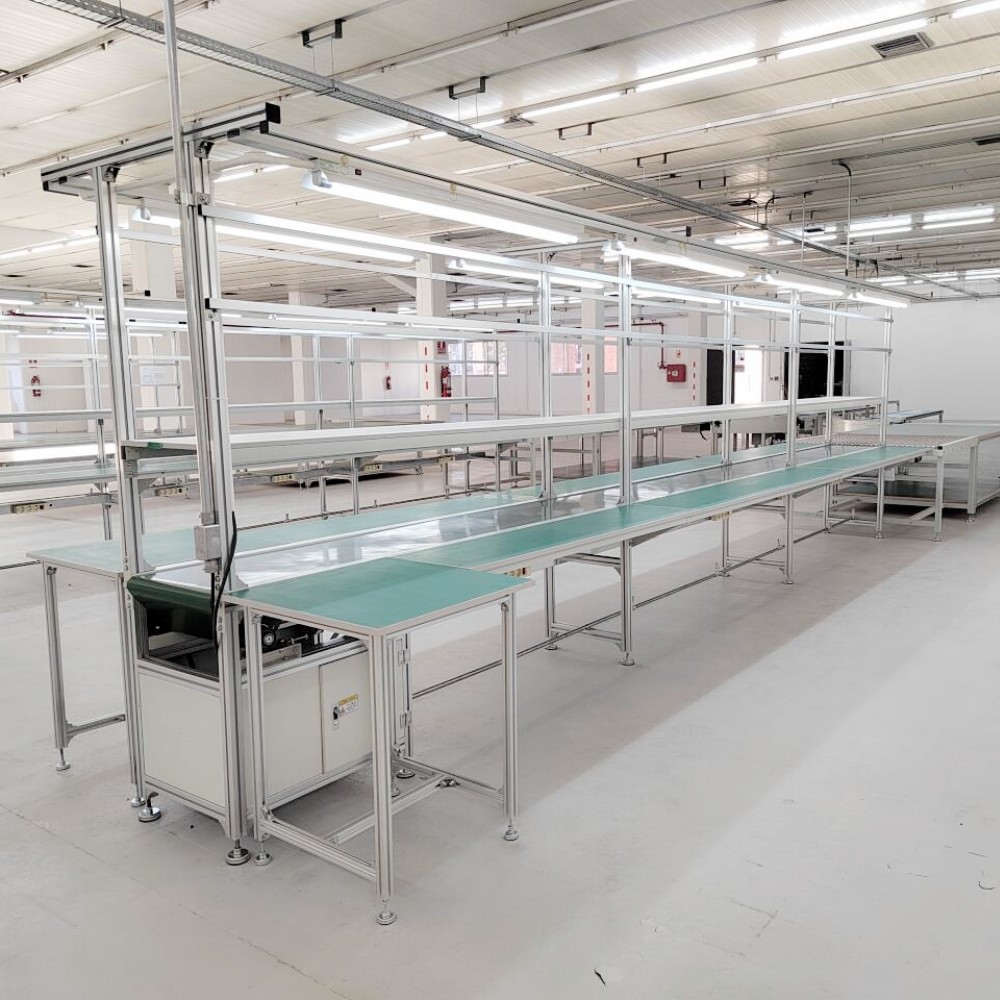

DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
ICT-insinöörit lähtivät Uruguayhin asentamaan ja ottamaan käyttöön älykkäiden mittarien valmistajan W-sarjan täysautomaattisen aaltojuotoskoneen. Asiakkaalla on suurivolyymin DIP-tuotantolinja ja tarvittiin vakaata lyijytöntä juottamista monimutkaisille piirilevyille, joissa on suuria osia. Kun tiimimme suoritti asennuksen ja kuljettajan koulutuksen, kone saavutti täyden nopeuden vain 7 kW:n ajoteholla ja täydellisellä liitoslaadulla. Asiakas jakoi videon, jossa täysautomaattinen aaltojuotoskone toimii sujuvasti heidän THT-kokoonpanolinjallaan, ylistäen alhaisia energiakustannuksia, helppoa huoltoa ja erinomaista myynnin jälkeistä tukea. Tästä Uruguayn älymittariprojektista on tullut onnistunut referenssi monille Latinalaisen Amerikan DIP-linjoille.
| Asiantuntijapalvelut ja koulutus
ICT tarjoaa täydellisen elinkaarituen jokaiselle täysautomaattiselle aaltojuotoskoneelle – linjasuunnittelusta ja ammattimaisesta asennuksesta operaattorikoulutukseen ja 7×24 maailmanlaajuiseen tekniseen palveluun. Kokenut tiimimme varmistaa, että myytäväsi aaltojuotoskoneesi tuottaa maksimaalisen tehon ilman seisokkeja.
| Asiakkaan kiitosta
Asiakkaat ympäri maailmaa ylistävät täysautomaattista aaltojuotoskonettamme erinomaisesta vakaudesta, erittäin alhaisista käyttökustannuksista ja täydellisestä juotoslaadusta. He rakastavat erityisesti sileän aallon juotoskoneen syöttökuljetinta, nopeaa maailmanlaajuista vastetta ja erinomaista vastinetta vastaavien myytävien aaltojuotoskoneiden joukossa.
| Laatusertifikaatit
Jokaisella ICT-täysautomaattisella aaltojuotoskoneella on CE-, CCC-, UL-, RoHS- ja ISO9001-sertifikaatit sekä useita keksintöpatentteja, jotka täyttävät täysin nykyaikaisten DIP-tuotantolinjojen tiukimmat kansainväliset turvallisuus- ja ympäristöstandardit.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on ammattimainen yhden luukun ratkaisutoimittaja SMT- ja DIP-tuotantolinjoille yli 25 vuoden kokemuksella. 12 000 ㎡:n tehtaallamme Dongguanissa työskentelee 89 työntekijää, mukaan lukien 20 insinööriä. Suunnittelemme ja valmistamme kaikki ydinlaitteet itse ja palvelemme yli 1600 asiakasta 72 maassa. Tiukka laadunhallinta ja jatkuva innovaatio tekevät meistä luotetuimman kumppanin maailmanlaajuisesti myytäville korkean suorituskyvyn aaltojuotoskoneille.
