YSM40R
I.C.T
| Määrä: | |
|---|---|
| Tehokas nopea PCB-kokoonpano

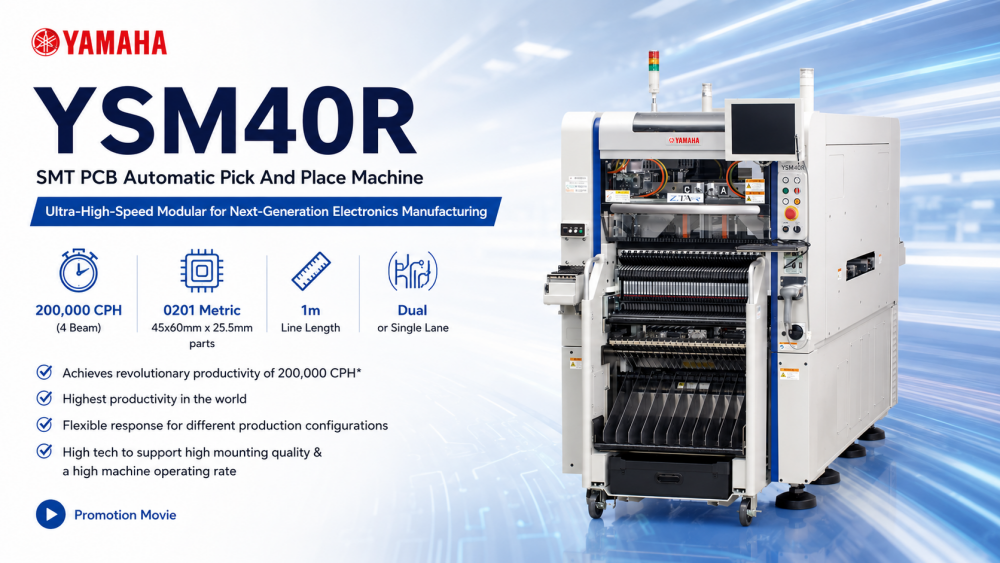

YSM40R on korkean suorituskyvyn Yamaha SMT pick and place -kone, joka on suunniteltu nopeaa ja tarkkaa kokoonpanoa varten nykyaikaisilla SMT-tuotantolinjoilla. Suunniteltu käsittelemään kaksi- tai yksikaistaisia levyjä, ja se tukee komponentteja erittäin pienistä 0201-siruista suurempiin osiin. Pienen kokonsa ja kehittyneiden syöttöjärjestelmien ansiosta YSM40R tarjoaa keskeytymättömän tuotannon, korkean sijoitustarkkuuden ja poikkeuksellisen joustavuuden, mikä tekee siitä ihanteellisen ratkaisun elektroniikkavalmistajille, jotka tavoittelevat tehokkuutta ja korkealaatuista tulostusta.
| Tuotteen ominaisuudet
1. Erittäin nopea sijoitus

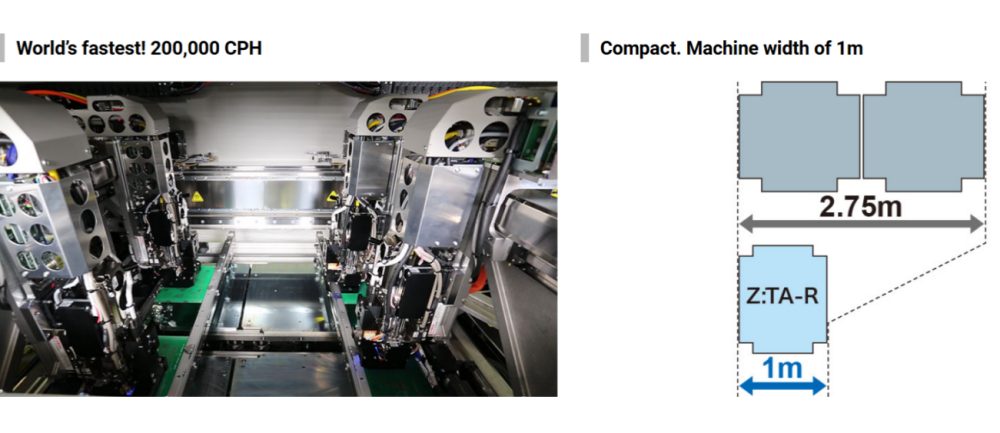

YSM40R saavuttaa jopa 200 000 CPH 4-säteen kokoonpanolla. Sen edistyksellinen pyörivä pää varmistaa komponenttien nopean poiminnan ja sijoittelun, mikä vähentää tuotantoaikaa ja säilyttää korkean tarkkuuden. Tämä nopeus on ihanteellinen suuren volyymin elektroniikan valmistukseen ja joustaviin linjatoimintoihin.
2. Joustava komponenttien käsittely
YSM40R tukee komponentteja 0201-metrisistä siruista suurempiin liittimiin. Kone mahdollistaa yksi- tai kaksikaistaisen käytön, mukautuen erilaisiin piirilevykokoihin ja tuotantovaatimuksiin varmistaen minimaalisen vaihdon ja korkean hyötysuhteen.
3. Innovatiivinen syöttölaite
Superloading syöttölaite mahdollistaa jatkuvan komponenttien syötön minimaalisella seisokkiajalla. Yhdessä modulaaristen syöttölaitteiden ja syöttölaitteiden kanssa käyttäjät voivat nopeasti konfiguroida asetukset uudelleen eri tuotantomuotoja varten, mikä maksimoi joustavuuden ja ylläpitää sujuvan toiminnan.
| Erittely
| Malli | 4-palkki, 4-pää sp. (YSM40R-4) | 2-palkki, 2-pää sp. (YSM40R-2) |
| Sovellettava piirilevy | L700×L460mm - L50×L50mm | |
| Nopeus | 200 000 CPH (käytettäessä RS-päätä) | 58 000 CPH (käytettäessä MU-päätä) |
| Soveltuvat komponentit | 0201* - □6,5 mm (korkeus 2,0 mm tai vähemmän) *vaihtoehto 03015 - 45 × 60 m (korkeus 15 mm tai vähemmän) | 0402 - 45 × 100 mm (korkeus 15 mm tai vähemmän) 0603 - 45 × 100 mm (korkeus 25,5 mm tai vähemmän) |
| Asennustarkkuus | +/-35 μm (25 μm) Cpk ≧1,0 (3σ) | +/-40 μm (30 μm) Cpk ≧1,0 (3σ) |
| Komponenttityyppien lukumäärä * 8 mm leveän nauhan muunnos | Max. 80 syöttölaitetta RS-päillä Max. 88 syöttölaitetta MU-päillä Max. 84 syöttölaitetta RS x 2 + MU x 2 päällä | 92 syöttölaitetta MU- tai FL-päillä |
| Virtalähde | 3-vaihe AC 200/208/220/240/380/400/416V +/-10 % | |
| Ilmansyöttölähde | 0,45 MPa tai enemmän, puhtaassa, kuivassa tilassa | |
| Ulkoinen ulottuvuus | L1 000 × L2 100 × K1 550 mm | |
| Paino | Noin 2100 kg | |
* Tekniset tiedot ja ulkoasu voivat muuttua ilman ennakkoilmoitusta.
