Σ-G5SⅡ
I.C.T
| Määrä: | |
|---|---|
| Nopea SMT-kokoonpanoalusta

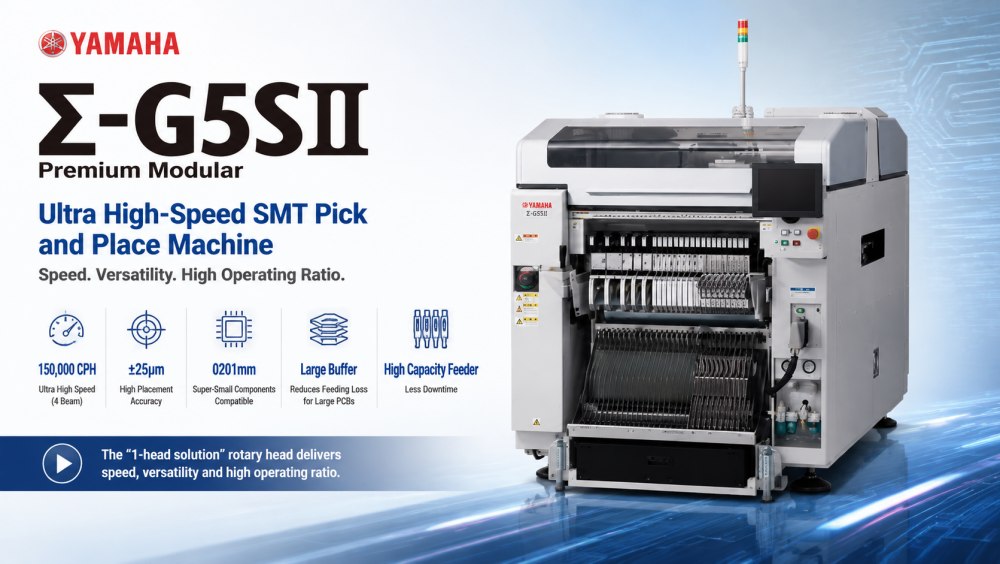

Yamaha Σ-G5SⅡ on suunniteltu erittäin nopeille piirilevyjen kokoonpanolinjoille, joissa tehokkuus ja tarkkuus ovat kriittisiä. Se käyttää 1-päistä pyörivää suorakäyttörakennetta yhdistettynä monisädearkkitehtuuriin erittäin suuren suorituskyvyn saavuttamiseksi säilyttäen samalla sijoituksen vakauden. Se tukee sekä yksi- että kaksikaistaisia kokoonpanoja, joten se mukautuu helposti erilaisiin tehdasasetelmiin.
Tämä kone soveltuu kulutuselektroniikkaan, LED-valaistukseen, automoduuleihin ja teollisuuden ohjauspiirilevyjen tuotantoon. Se käsittelee komponentteja erittäin pienistä 0201-siruista suurempiin IC- ja liittimiin. Edistyksellisellä syöttökapasiteetilla ja älykkäällä liikkeenohjauksella Σ-G5SⅡ varmistaa vakaan pitkän tunnin tuotannon minimaalisella seisokkiajalla.

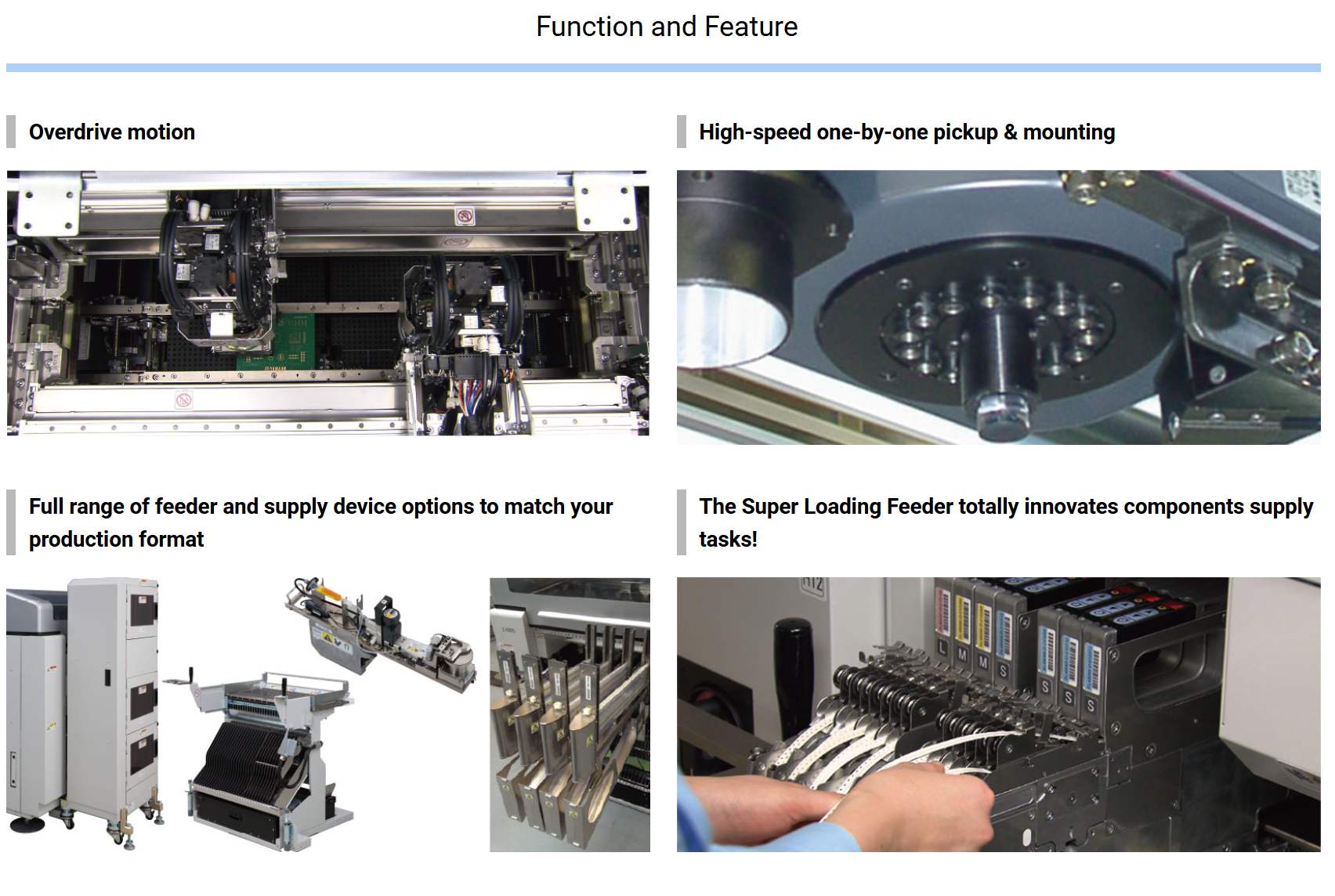

| Tuotteen ominaisuudet
Σ-G5SⅡ saavuttaa jopa 150 000 CPH käyttämällä 4-keilan nopeaa arkkitehtuuria. Tämä mahdollistaa samanaikaisen asennuksen useaan paikkaan, mikä parantaa merkittävästi suorituskykyä massatuotantoympäristöissä. Se on suunniteltu tehtaille, jotka vaativat jatkuvaa suurivolyymin PCB-kokoonpanoa vakaalla teholla.
Pyörivä pääjärjestelmä eliminoi monimutkaiset mekaaniset voimansiirtorakenteet. Tämä parantaa vastenopeutta ja vähentää tärinää käytön aikana. Tuloksena on suurempi tarkkuus, tasaisempi liikkeenhallinta ja pienemmät huoltovaatimukset pitkien tuotantojaksojen aikana.
Kone tukee laajaa valikoimaa komponentteja, kuten 0201-siruja, 03015-mikrokomponentteja ja suurempia IC-paketteja. Tämän joustavuuden ansiosta valmistajat voivat valmistaa sekatuotteiden piirilevyjä laitteita vaihtamatta, mikä parantaa tuotannon tehokkuutta ja lyhentää linjan vaihtoaikaa.
±25 μm:n sijoitustarkkuudella optimoiduissa olosuhteissa Σ-G5SⅡ varmistaa luotettavan asennuslaadun jopa suurilla nopeuksilla. Kehittyneet näön kohdistus- ja reaaliaikaiset korjausjärjestelmät ylläpitävät tasaisen tarkkuuden herkissä elektroniikkakokoonpanoissa.
Järjestelmä tukee jopa 180 syöttökaistaa, mikä mahdollistaa laajamittaisen komponenttien toimituksen ilman jatkuvaa täyttöä. Tämä vähentää seisokkeja ja tukee pitkiä keskeytymättömiä tuotantoajoja, erityisesti korkean sekoituksen tuotantoympäristöissä.
| Erittely
| Malli | ∑-G5SⅡ | |
| Sovellettava piirilevy | Yksi kaista | L610×L510–L50×L50 mm (valinnainen: L1 200×L510–L50×L50 mm) |
| Kaksikaistainen | L610×L250 mm – L50×L84mm (kaksisyöttö) L610×L415mm (yksisyöttö) | |
| Asennusmahdollisuus | High Speed Multi-Head × 2 -tiedot: 90 000 CPH (yksikaistainen/kaksikaistainen) | |
| Asennustarkkuus | Nopea Multi (HM) -pää | 0201/03015: ±25 μm / 80 000 CPH 0402: ±36 μm / 85 000 CPH 0603: ±40 μm / 90 000 CPH |
| Joustava Multi (FM) -pää | ±15 μm | |
| Soveltuvat komponentit | Nopea Multi (HM) -pää | 0201 – L44×L44×K12,7 mm tai alle |
| Joustava Multi (FM) -pää | 1005 – L72×L72×K25,4 mm tai alle Liitin: 150×26 mm | |
| Komponenttityyppien lukumäärä | 120 tyyppiä max. (8 mm leveä teippi vastaa) | |
| Virtalähde | 3-vaiheinen AC200V ±10%, 50/60Hz | |
| Ilmansyöttölähde | 0,45–0,69 MPa (4,6–7 kgf/cm²) | |
| Ulkomitta (pois lukien projektiot) | P 1 280 x L 2 240 x K 1 450 mm | |
| Paino | Noin 1.800 kg | |
*Tekniset tiedot ja ulkoasu voivat muuttua ilman ennakkoilmoitusta.
| SMT-linjan laiteluettelo
Σ-G5SⅡ on yleensä integroitu täydelliseen SMT-tuotantolinjaan, joka sisältää juotospastatulostimen, SPI-tarkastusjärjestelmän, reflow-uunin, AOI-tarkastuskoneen ja piirilevyjen käsittelylaitteet. ICT tarjoaa täyden linjaintegraation, joka kattaa SMT-, DIP-, pinnoitus- ja älykkäät tehdasautomaatioratkaisut auttaakseen asiakkaita rakentamaan tehokkaita ja skaalautuvia elektroniikan valmistusjärjestelmiä maailmanlaajuisesti.
| Asiakkaan menestysvideo
ICT toimitti onnistuneesti täysautomaattisen SMT-tuotantolinjan asiakkaalle Kazakstanissa teholähteiden valmistusta varten. Suunnittelutiimimme matkusti asiakkaan tehtaalle tarjoamaan asennus-, käyttöönotto- ja käyttökoulutuspalveluita paikan päällä. SMT-sarjaan kuului kuormaaja, täysin automaattinen juotospastatulostin, Yamahan nopea sijoituskone, reflow-uuni, SMT-kuljettimet ja offline-AOI-tarkastusjärjestelmä.
Asennuksen jälkeen linja saavutti vakaan massatuotannon parannetulla tehokkuudella ja johdonmukaisella laadunvalvonnalla. Asiakas vahvisti sujuvan toiminnan ja ilmaisi erittäin tyytyväisyytensä ICT-insinöörien koulutuksen ja käynnistysvaiheen aikana tarjoamaan järjestelmän täydelliseen suorituskykyyn ja tekniseen tukeen.
| Palvelu ja koulutustuki
ICT tarjoaa täyden elinkaaren teknisen tuen SMT-tuotantolinjoille, mukaan lukien asennusopastus, paikan päällä tapahtuva käyttöönotto, käyttäjien koulutus ja prosessien optimointi. Suunnittelutiimimme tukee maailmanlaajuisia asiakkaita nopealla reagointipalvelulla ja etävianetsintäavulla. Koulutus kattaa koneen käytön, huoltotoimenpiteet, ohjelmoinnin ja tuotannon optimoinnin, jotta asiakkaat voivat saavuttaa vakaan ja tehokkaan tuotantosuorituskyvyn heti ensimmäisestä päivästä lähtien.
| Asiakkaan kiitosta
Asiakkaat arvostavat ICT SMT -ratkaisujen vakautta ja tuotantotehokkuutta. Monet asiakkaat arvostavat insinööriemme ammattimaista asennustukea ja koneen luotettavaa suorituskykyä pitkäaikaisen käytön aikana. Palaute korostaa myös nopeaa viestintää, huolellista pakkausta ja sujuvaa logistista toimitusta. Asiakkaat arvostavat kilpailukykyisten kustannusten ja tasaisen tuotannon laadun yhdistelmää, joka saavutetaan SMT-laiteratkaisuillamme.
| Sertifiointimme
Kaikki ICT SMT -laitteet ovat kansainvälisten standardien mukaisia, mukaan lukien CE-, RoHS- ja ISO9001-sertifiointijärjestelmät. Valmistusprosessimme noudattaa tiukkoja laadunvalvontamenettelyjä, jotka kattavat saapuvan tarkastuksen, kokoonpanotarkastuksen, ikääntymistestauksen ja lopullisen suorituskyvyn validoinnin. SMT-ratkaisuissamme käytetään useita patenttitekniikoita, jotka takaavat luotettavan suorituskyvyn, pitkän käyttöiän ja vakaan tuotannon laadun maailmanlaajuisille elektroniikkavalmistusasiakkaille.
| Tietoa ICT:stä ja tehtaasta
ICT on maailmanlaajuinen SMT- ja DIP-ratkaisujen toimittaja, jolla on vahvat sisäiset T&K-, valmistus- ja suunnittelupalvelut. Viime vuosien nopean liiketoiminnan kasvun myötä olemme palvelleet tuhansia asiakkaita yli 80 maassa ja alueella. Tehtaamme on varustettu tiukoilla laaduntarkastusjärjestelmillä ja standardoiduilla tuotantoprosesseilla koneen tasaisen suorituskyvyn varmistamiseksi.
Tarjoamme täydellisiä SMT-linjaratkaisuja, mukaan lukien sijoituskoneet, tulostusjärjestelmät, reflow-uunit, tarkastusjärjestelmät ja automaatiolaitteet. Vahvan suunnittelutiimin ja maailmanlaajuisen palveluverkoston ansiosta ICT tukee edelleen asiakkaita rakentamaan älykkäitä tehtaita, jotka ovat tehokkaampia, vakaampia ja pitkäkestoisempia.
