YSM20WR
Yamaha
| Määrä: | |
|---|---|
| Nopea kaksikaistainen SMT-kone

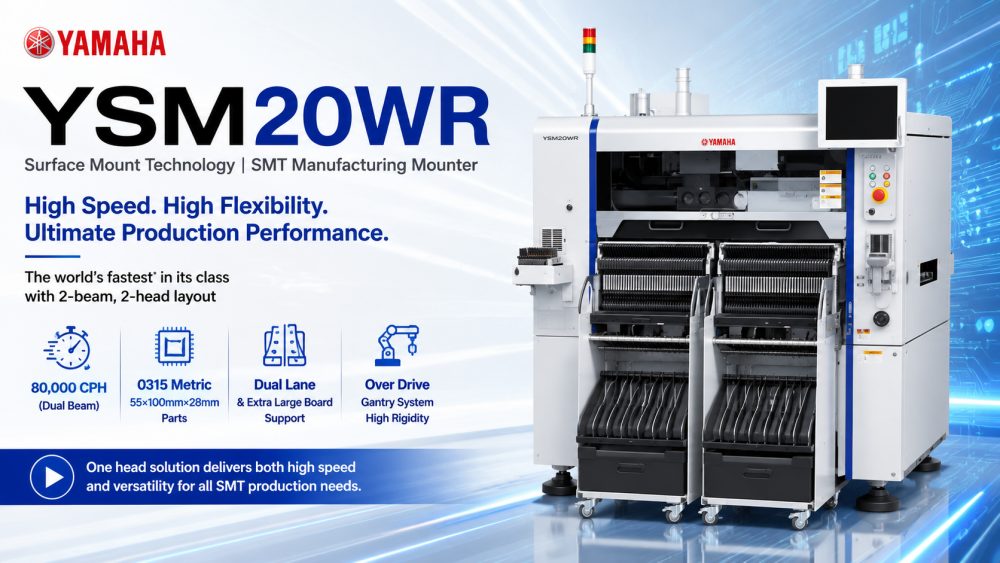

YSM20WR on Yamaha SMT pick and place -ratkaisu, joka on suunniteltu kaksikaistaiseen piirilevykokoonpanoon, ja se pystyy käsittelemään suuria levykokoja säilyttäen samalla poikkeuksellisen tarkkuuden. Nopeiden monipääominaisuuksien ansiosta tähän koneeseen mahtuu monenlaisia komponenttikokoja. Sen edistyneet skannaus- ja kamerajärjestelmät varmistavat tarkan sijoituksen, kun taas integroitu syöttötekniikka vähentää seisokkeja. ICT tukee asiakkaita täydellä asennuksella, koulutuksella ja teknisellä tuella, joten se on ihanteellinen ratkaisu nykyaikaisille elektroniikkavalmistajille, jotka etsivät luotettavia, skaalautuvia SMT-linjoja.
| Tuotteen ominaisuudet
Kaksikaistainen nopea sijoittelu
Kahdella X-akselin säteellä varustettu YSM20WR saavuttaa 80 000 CPH kaksikaistaisissa piirilevyissä, mikä mahdollistaa erittäin tehokkaan tuotannon.
Monikäyttöinen asennuspää
Nopeat HM-päät sopivat komponenteille 0101–55 × 100 × 28 mm, kun taas valinnaiset usean kameran järjestelmät parantavat sijoitustarkkuutta ja joustavuutta.
Edistyksellinen Overdrive Gantry -järjestelmä
Overdrive-pukkijärjestelmä varmistaa tasaisen piirilevyn siirron, minimoi hävikin nopean asennuksen aikana ja tukee suuria, jopa 742 mm leveitä levyjä.
| Erittely
| Malli | YSM20WR |
| Sovellettava piirilevy | Yksikaistainen L810 x L 742 mm – L50 x L 50 mm Kaksikaistainen (vain X-akselin 2-säteen tekniset tiedot.) L810 x L356 mm – L50 x L50 mm |
| Asennusmahdollisuus | X-akselin 2-palkki: Nopea monikäyttöinen (HM: High-speed Multi) pää x 2 81 000 CPH (optimaalisissa olosuhteissa Yamaha Motorin määrittelemällä tavalla) |
| Asennustarkkuus (Yamaha Motor määrittelee, kun käytetään tavallisia arviointimateriaaleja) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Soveltuvat komponentit | Nopea monikäyttöinen (HM: High-speed Multi) pää x 2 : 0101 - 55 x 100 mm L100mm, korkeus 15 mm tai vähemmän Huomautus: Joissakin tapauksissa voidaan tarvita monikameraa (lisävaruste) osan korkeuden ja koon vuoksi. Omituisen muotoiset komponentit (FM: Flexible Multi) pää: 03015 - 55 x 55mm L100mm, korkeus 28mm tai vähemmän |
| Komponenttityyppien lukumäärä | Kiinteä levy : Max.140 tyyppiä (muunnos 8 mm nauhansyöttölaitteelle) Syöttövaunun vaihto : Max.128 tyyppiä (muunnos 8mm nauhansyöttölaitteelle) Lokerot 30 tyypille (kiinteä) ja 10 tyyppiä (vaunu) |
| Virtalähde | 3-vaihe AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Ilmansyöttölähde | 0,45 MPa tai enemmän, puhtaassa, kuivassa tilassa |
| Ulkomitta (pois lukien projektiot) | P 1 374 x L 2 110 x K 1 445 mm |
| Paino | Noin 2500kg |
* Tekniset tiedot ja ulkoasu voivat muuttua ilman ennakkoilmoitusta.
* Ota yhteyttä ICT:hen saadaksesi lisätietoja.
| SMT-linjan laiteluettelo
Σ-G5SⅡ on yleensä integroitu täydelliseen SMT-tuotantolinjaan, joka sisältää juotospastatulostimen, SPI-tarkastusjärjestelmän, reflow-uunin, AOI-tarkastuskoneen ja piirilevyjen käsittelylaitteet. ICT tarjoaa täyden linjaintegraation, joka kattaa SMT-, DIP-, pinnoitus- ja älykkäät tehdasautomaatioratkaisut auttaakseen asiakkaita rakentamaan tehokkaita ja skaalautuvia elektroniikan valmistusjärjestelmiä maailmanlaajuisesti.
ICT tarjoaa täydellisen valikoiman Yamaha SMT pick-and-place -koneita, mukaan lukien YSM10, YSM40R ja YRM20. Nämä koneet tarjoavat räätälöityjä nopeuksia, komponenttialueita ja kaistakokoonpanoja erilaisiin tehtaan tuotantotarpeisiin. Jokaista konetta tukee tekninen koulutus, asennusopastus ja ICT:n huoltoratkaisut, jotka varmistavat saumattoman integroinnin SMT-tuotantolinjaasi.
| Asiakkaan menestysvideo
ICT toimitti onnistuneesti täysin automaattisen SMT-tuotantolinjan Kazakstanissa voimatuotteiden kokoonpanoa varten. Insinöörimme tarjosivat paikan päällä asennusta, koulutusta ja teknistä tukea. Linja sisältää SMT-kuormaimet, täysautomaattisen tulostimen, reflow-uunin, kaksikaistaisen SMT-kuljettimen ja offline-AOI:n. Asiakaspalaute: 'Kaikki koneet ovat Kiinasta ICT Kiitos. Hyvä laatu ja hinta. Kiitos Andy ja Billy, että rakensit tämän linjan ja koulutitte meidät käyttämään näitä koneita. Kiitos paljon.'
| Palvelu ja koulutustuki
ICT varmistaa, että asiakkaat saavat täyden tuen SMT-linjoilleen. Insinöörit tarjoavat paikan päällä koulutusta koneiden käyttöön, kunnossapitoon ja prosessien optimointiin. Ohjeemme auttaa käyttäjiä saavuttamaan maksimaalisen linjatehokkuuden vähentäen samalla virheitä ja seisokkeja. Jatkuva etätuki ja nopea vianetsintä parantavat entisestään tehtaan suorituskykyä, jolloin asiakkaat voivat mukautua nopeasti tuotannon vaatimuksiin ja säilyttää tasaisen tuotannon laadun.
| Asiakkaan kiitosta
Asiakkaat kiittävät jatkuvasti ICT-insinöörejämme ammattitaidosta ja perusteellisesta koulutuksesta. He arvostavat korkealaatuisia koneitamme, turvallista ja hyvin järjestettyä toimitusta sekä nopeaa vastaustamme teknisiin tiedusteluihin. Kaksikaistainen YSM20WR on auttanut asiakkaita lisäämään tuotannon tehokkuutta ja varmistanut samalla tarkan piirilevykokoonpanon.
| Sertifiointimme
Kaikki ICT-koneet ja Yamaha SMT -koneet, mukaan lukien YSM20WR, ovat CE-, RoHS- ja ISO9001-standardien mukaisia. Tuotteemme sisältävät patentoituja tekniikoita ja noudattavat tiukkoja laadunvalvontaprotokollia, mikä takaa luotettavan ja turvallisen toiminnan elektronisissa tuotantolaitoksissa maailmanlaajuisesti.
| Tietoa ICT:stä ja tehtaasta
ICT suunnittelee ja valmistaa erittäin tarkkoja SMT-laitteita kokeneen T&K-tiimin ja laajamittaisten tuotantolaitosten kanssa. Yli 200 ammattilaisen työvoiman ja yli 80 maassa toimivan tuen ansiosta toimitamme täydelliset SMT-linjaratkaisut konseptista toimintaan. Tiukka laadunhallinta ja tiukat testausmenettelyt takaavat tuotteiden tasaisen suorituskyvyn, mikä tekee ICT:stä luotettavan kumppanin elektroniikkavalmistajille maailmanlaajuisesti.
