| Älykäs SMT-asennusratkaisu

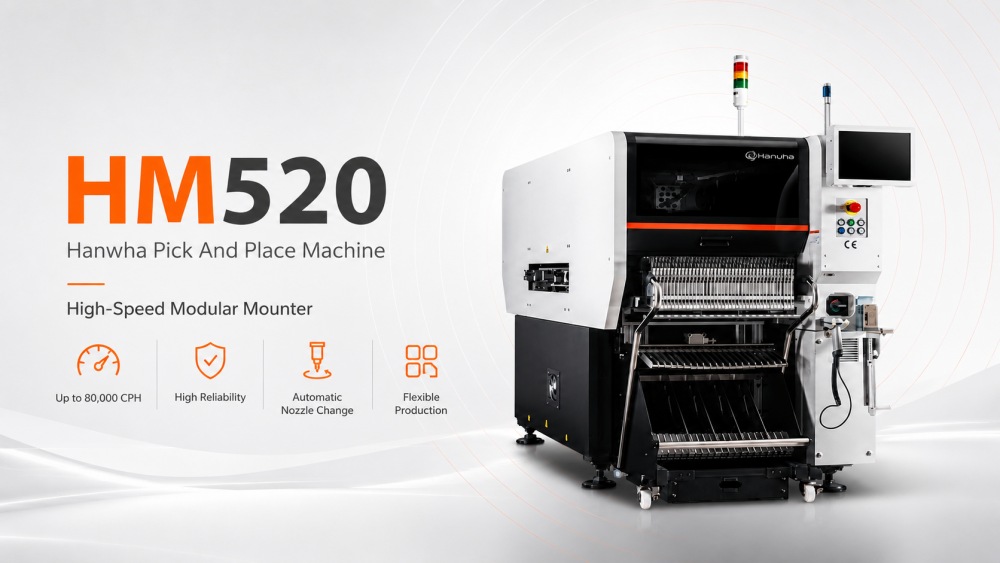

HM520 Hanwha Pick And Place Machine on suunniteltu valmistajille, jotka tarvitsevat nopeaa, vakaata ja joustavaa SMT-sijoittelua. Se voi tukea suuria määriä PCB-kokoonpanoa tuotteille, kuten tietokoneiden emolevyille, SSD-levyille, muistimoduuleille, ohjauslevyille ja kulutuselektroniikolle. Nopeana poiminta- ja paikkakoneena se yhdistää vahvan sijoituskapasiteetin luotettavaan asennustarkkuuteen. Kone tukee erilaisia tuotantotarpeita HS- ja MF-kokoonpanojen kautta, mikä antaa tehtaille enemmän valinnanvaraa nopeuden, komponenttien valikoiman ja linjatasapainon suhteen. Käytettäessä ICT SMT-linjan suunnittelu-, tulostus-, tarkastus-, sulatusjuotto- ja piirilevyjen käsittelyjärjestelmiä, siitä tulee käytännöllinen ratkaisu täydellisen ja tehokkaan SMT-tuotantolinjan rakentamiseen.
| Mallin esittely
Nopea malli: SM471Plus
SM471Plus on nopea SMT-poimintakone, jossa on yksi portaali ja 10 karaa per pää. Se saavuttaa jopa 78 000 CPH optimaalisen nopeuden, joka sopii pienille siruille, kuten 0402. Lentävä visio tarjoaa hyvän tarkkuuden suuriin tuotantomääriin sellaisilla aloilla kuin kulutuselektroniikka ja mobiililaitteet.
Joustava keskinopeusmalli: SM481Plus
SM481Plus tarjoaa joustavan sijoittelun yhdellä portaalilla ja 6 karalla päätä kohden. Se saavuttaa 40 000 CPH ja käsittelee suurempia komponentteja aina BGA/QFP:hen asti suuremmalla tarkkuudella. Tämä malli sopii moniin auto- ja laitevalmistussovelluksiin, joissa vaihtelevat osakoot ovat yleisiä.
Monitoimimalli: SM482Plus
SM482Plus on monipuolinen SMT-poimintakone, jossa on yksi portaali ja 6 karaa. Se tuottaa 30 000 CPH ja loistaa oudonmuotoisissa komponenteissa. Ihanteellinen teollisuudelle, joka tarvitsee joustavaa tuotantoa, kuten valaistus ja teollisuuselektroniikka, ja se tukee suurempia piirilevyjä 1 200 mm:iin asti.
Edistyksellinen joustava malli: DECAN L2
DECAN L2:ssa on kaksi telinettä, joissa on 6 karaa päätä kohden monitoimiseen sijoitteluun. Se sijoittaa jopa 56 000 CPH ja käsittelee leveitä komponentteja 55 mm asti. Tämä malli sopii LED- ja suurlevyjen tuotantoon valaistus- ja näyttöteollisuudessa, ja siinä on vaihtoehtoja kaksikaistaiseen tehokkuuteen.
| Erittely
| Tekniset tiedot | HM520 HS | HM520 MF |
|---|---|---|
| Malli | HM520 HS | HM520 MF |
| Koneen tyyppi | Nopea modulaarinen kiinnitin | Monitoiminen modulaarinen kiinnike |
| Kokoonpano | 20 karaa × 2 ganttia | 6 karaa × 2 ganttia |
| Sijoitusnopeus | 80 000 CPH | 60 000 CPH |
| Sijoittelun tarkkuus | ±25 μm @ Cpk ≥ 1,0, Siru | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Komponenttivalikoima | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Koneen mitat | P 890 × S 2 370 × K 1 930 mm | P 890 × S 2 370 × K 1 930 mm |
| Pääasiallinen etu | Nopea sirukomponenttien sijoitus | Joustava sekakomponenttisijoittelu |
| Suositeltu sovellus | Pienten sirukomponenttien massatuotanto | Tuotanto laajemmilla komponenttityypeillä ja suuremmilla osilla |
| Parametri | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Sijoitusnopeus (optimaalinen) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Karan lukumäärä | 10 karaa/pää (1 gantry) | 6 karaa/pää (1 portaali) | 6 karaa/pää (1 portaali) | 6 karaa/pää (2 kanttia) |
| Sijoittelun tarkkuus (siru) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Sijoittelun tarkkuus (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Komponenttivalikoima | 0402 ~ □14mm (K12mm) | 0402 ~ □42mm (K15mm) | 0402 ~ □55mm (K15mm) | 0402 ~ □21mm (H12mm, enintään □55mm opt.) |
| Suurin piirilevyn koko (vakio) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Suurin piirilevyn koko (valinnainen) | 610 x 460 mm | 1500 x 460 mm | 1 200 x 510 mm | Jopa 1 200 x 460 mm |
| Syöttölaitteen kapasiteetti (8mm) | 120ea | 120ea | 120ea | 120ea |
| Vision System | Lentävä visio | Stage Visio | Stage Visio | Lentävä visio |
| Lisää SMT:hen liittyviä tuotteita
ICT tarjoaa täydelliset korkealaatuiset SMT-linjat SMT pick and place -koneen lisäksi . sisältävät Täydelliset PCBA-tuotantoratkaisumme tyhjiökuormaajat kartonkien käsittelyyn tarkoitetuille , automaattisille juotospastatulostimille tarkkaan levitykseen, monivyöhykkeiset reflow-uunit vahvaa juottamista varten ja edistyneet AOI-järjestelmät vikojen havaitsemiseen. Nämä koneet toimivat saumattomasti yhdessä tiukoissa ja tehokkaissa linjoissa. Tämä kokoonpano tarjoaa korkean tuoton, alhaiset kustannukset ja luotettavan suorituskyvyn vaativille aloille, kuten autoteollisuuteen, lääketieteeseen, valaistukseen ja kulutuselektroniikkaan. Levyt tulevat valmiina tosielämän käyttöön. Tarjoamme täyden suunnittelun ja tuen ihanteellisen SMT-tuotantojärjestelmän rakentamiseen.
HM520 Hanwha Pick And Place Machine toimii parhaiten osana täydellistä SMT-tuotantolinjaa. ICT voi tarjota vastaavia koneita, kuten SMT-lataus- ja purkulaite, automaattinen stensiilitulostin, SPI-kone, PCB-kuljetin, AOI-tarkastuskone, Lyra-sarjan reflow-uuni, PCB-reititin ja PCBA-puhdistuskone. Nämä koneet kattavat pääprosessin piirilevyjen lataamisesta, juotospastan tulostamisesta, tahnan tarkastuksesta, komponenttien sijoittelusta, uudelleenvirtausjuotuksesta, optisesta tarkastuksesta, paneelien purkamisesta ja puhdistuksesta. Uutta tehdasta rakentaville asiakkaille tämä koko rivin yhteensovittaminen on erittäin tärkeää. Hyvä SMT-tuotantolinjan kiinnitin tarvitsee oikeat ylä- ja loppupään koneet, ei vain yhtä vahvaa sijoituskonetta, joka seisoo yksin kuin yksinäinen sankari.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Avaimet käteen -periaatteella SMT-tuotantolinja | Turkki Täysin automatisoitu jäljitettävä huippuluokan SMT-linja. |
| SMT lipaskuormaaja | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Automaattinen piirilevyn kaavaimen tulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| SMT automaattinen lastun kiinnitys | Kiinnittää komponentit PCB-levyihin tarkasti. |
| SMD reflow uuni | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| PCB-tarkastuslaitteet | SMT-tarkastuslaitteet, kuten AOI, SPI, röntgen- ja stensiilitarkastaja. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja, kuten PCBA-lasermerkintäkone |
