AIMEX III
I.C.T
| Määrä: | |
|---|---|

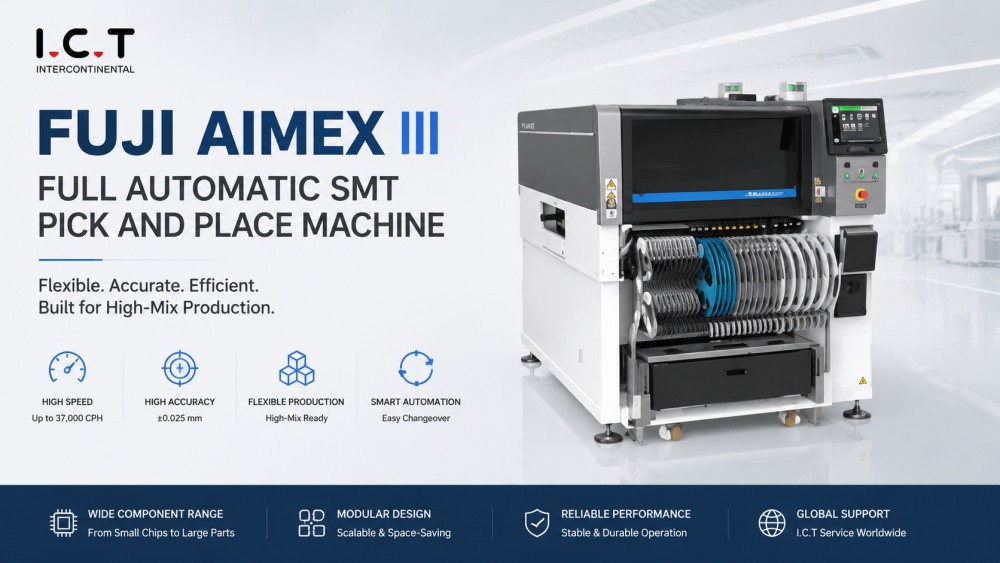

| FUJI AIMEX III Smart SMT -alusta
FUJI AIMEX III Smt Pick And Place Machine on suunniteltu sekoitettuihin, erittäin joustaviin SMT-valmistusympäristöihin. Sitä käytetään laajalti teollisuudenaloilla, jotka vaativat usein tuotteiden vaihtoa ja monimutkaista PCB-kokoonpanoa, kuten EMS, autoelektroniikka ja teollisuuden ohjausjärjestelmät. Tämä järjestelmä tarjoaa vakaan suorituskyvyn ja älykkään tuotannonohjauksen nykyaikaisille tehtaille.
Keskeisenä FUJI Pick and Place Machinena FUJI AIMEX III Smt Pick And Place Machine integroi edistyneen modulaarisen arkkitehtuurin, jolloin valmistajat voivat konfiguroida tuotantolinjoja todellisten tehdasvaatimusten perusteella. Se toimii sujuvasti koko SMT-tuotantolinjalla, mukaan lukien tulostin-, SPI-, reflow-uuni- ja AOI-järjestelmät. ICT tarjoaa täyden avaimet käteen -periaatteella toimivan SMT-ratkaisutuen, mukaan lukien asennuksen, koulutuksen ja huoltopalvelut.
| Tuotteen ominaisuudet
FUJI AIMEX III Smt Pick And Place Machine on rakennettu korkean sekoituksen tuotantoympäristöihin, joissa tuotemallit vaihtuvat usein. Se tukee nopeaa vaihtoa eri piirilevytyyppien ja komponenttiasettelujen välillä. Tämä joustavuus tekee siitä ihanteellisen EMS-tehtaille ja räätälöityyn elektroniikan valmistukseen. Järjestelmä vähentää seisokkeja ja parantaa tuotannon reagointikykyä, mikä auttaa valmistajia mukautumaan nopeasti markkinoiden vaatimuksiin säilyttäen samalla vakaan tuotannon laadun.
FUJI AIMEX III Smt Pick And Place Machinessa on modulaarinen rakenne, jonka avulla tehtaat voivat säätää tuotantokapasiteettia helposti. Erilaisia moduuleja voidaan konfiguroida tuotantovaatimuksista riippuen, joten se soveltuu sekä pieniin eriin että suuren mittakaavan valmistukseen. Tämä modulaarinen rakenne parantaa skaalautuvuutta ja mahdollistaa tulevat päivitykset ilman koko järjestelmän vaihtamista, mikä vähentää asiakkaiden pitkän aikavälin investointikustannuksia.
FUJI AIMEX III Smt Pick And Place Machine varmistaa vakaan ja tarkan komponenttien sijoituksen jopa monimutkaisissa piirilevyrakenteissa. Kehittyneen näöntunnistuksen ja älykkäiden ohjausjärjestelmien ansiosta se vähentää sijoitusvirheitä ja parantaa tuottoprosenttia. Tämä FUJI Pick and Place Machine on suunniteltu säilyttämään korkea tarkkuus jatkuvan käytön aikana, joten se sopii edistyneeseen elektroniikkaan, kuten autoihin ja viestintälaitteisiin.
FUJI AIMEX III Smt Pick And Place Machine integroituu saumattomasti täydelliseksi SMT-tuotantolinjaksi. Se toimii stensiilitulostimien, SPI-tarkastusjärjestelmien, reflow-uunien ja AOI-koneiden kanssa muodostaen täysin automatisoidun tuotantojärjestelmän. Tämä integrointi parantaa tuotannon tehokkuutta ja vähentää manuaalisia toimenpiteitä. Järjestelmä varmistaa sujuvan tiedonkulun ja reaaliaikaisen seurannan älykkäille tehdassovelluksille.
FUJI AIMEX III Smt Pick And Place Machine on suunniteltu pitkäaikaiseen teolliseen käyttöön erittäin luotettavasti. Se säilyttää vakaan suorituskyvyn myös jatkuvissa tuotantoolosuhteissa. Tämä FUJI SMT Pick And Place -kone vähentää huoltotarvetta ja varmistaa tasaisen tulosteen laadun. Se on luotettava ratkaisu maailmanlaajuisille elektroniikkavalmistajille, jotka etsivät vakaata SMT-tuotantokykyä.
| Erittely
Perustiedot | |
PCB-koko (LXW) | 48 x 48 mm - 774 x 610 mm (kaksoiskuljetin)* |
Syöttölaitteen kapasiteetti | Jopa 130 (8 mm nauha) |
Sijoitustarkkuus | H24G: +/-0,025 mm (vakiotila) / +/-0,038 mm (tuottavuusprioriteettitila, kehitteillä) (3sigma) cpk≥1,00 |
Koneen mitat | P: 1280 mm, L: 2656 mm, K: 1556 mm |
Pään asettaminen | |||||
H24G | H08M | H02F | H01 | OF | |
Suuttimen määrä | 24 | 8 | 2 | 1 | 1 |
Suorituskyky (cph) | 37 000 cph (tuottavuuden prioriteettitila, kehitteillä) | 13000 | 7300 | 4200 | 3000 |
Osakoko (mm) | 03015 mm - 5 x 5 | 0603 (0201') - 45 x 45 | 1608 (0603') - 74 x 74 (32 x 180) | 1608 (0603') - 74 x 74 (32 x 180) | |
Osien läsnäolon tarkistus | ○ | ○ (H08MQ) | ○ | x | |
Osien toimitus Nauha | ○ | ○ | ○ | ○ | |
Tikku | x | ○ | ○ | ○ | |
Tarjotin | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Suuttimen määrä | 12 | 4 | 1 | |
Suorituskyky (cph) | 27 000 | 12000 | 5800 | |
Osakoko (mm) | 0402 (01005') - 12,5 mm vinottain ja Y on 7,5 mm tai vähemmän | 1608 (0603') - 15 x 15 | 1608 (0603') - 74 x 74 (32 x 100) | |
Sijoitustarkkuus | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Osien läsnäolon tarkistus | o | x | o | |
Osien toimitus | Nauha | o | o | o |
Tikku | x | o | o | |
Tarjotin | x | o | o | |
*Ota yhteyttä ICT:hen erityisten käyttöolosuhteiden ja yksityiskohtaisten teknisten tietojen saamiseksi.
| SMT-linjan laiteluettelo
SMT-kokoonpanolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan piirilevyn kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
FUJI AIMEX III Smt Pick And Place Machine on keskeinen osa täydellistä SMT-tuotantojärjestelmää. Se toimii yhdessä SMT-kuormaimen, juotospastatulostimen, SPI-tarkastusjärjestelmän, reflow-uunin, AOI-tarkastusjärjestelmän ja piirilevyjen käsittelylaitteiden kanssa. Tämä yhdistelmä varmistaa täysin automatisoidun tuotantovirran piirilevyjen lataamisesta lopputarkastukseen. ICT tarjoaa täydellisiä SMT-linjaratkaisuja maailmanlaajuisille asiakkaille, jotka auttavat rakentamaan tehokkaita ja älykkäitä tehtaita.
| Asiakkaan menestysvideo
ICT sai menestyksekkäästi päätökseen matkapuhelinvalmistukseen tarkoitetun täyden SMT-tuotantolinjan asennuksen ja koulutuksen Algeriassa. Tuotantolinjaan kuuluu SMT-kuormaaja, ICT-4034 stensiilitulostin, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, Lyra 733 reflow -uuni, AI-5146 AOI -järjestelmä ja piirilevyjen käsittelylaitteet.
Kuukauden paikan päällä antaman tuen aikana insinöörimme tarjosivat asennusta, virheenkorjausta ja käyttäjäkoulutusta. FUJI AIMEX III Smt Pick And Place Machine oli avainasemassa vakaan high-mix-tuotannon suorituskyvyn saavuttamisessa. Asiakas aloitti onnistuneesti massatuotannon ja antoi positiivista palautetta laitteiden vakaudesta ja ICT-teknisestä tuesta.
| Palvelu ja koulutustuki
ICT tarjoaa täyden maailmanlaajuisen tuen FUJI AIMEX III Smt Pick And Place Machinelle, mukaan lukien asennus, ohjelmointi, virheenkorjaus ja käyttäjäkoulutus. Insinöörimme tukevat asiakkaita paikan päällä ja verkossa varmistaakseen nopean tuotannon käynnistymisen. Koulutus kattaa koneen käytön, huollon ja SMT-prosessien optimoinnin. Tämä auttaa asiakkaita hallitsemaan nopeasti FUJI AIMEX III Smt Pick And Place -koneen ja saavuttamaan vakaan tuotantotehokkuuden todellisissa tehdasympäristöissä.
| Asiakkaan kiitosta
Asiakkaat arvostavat FUJI AIMEX III Smt Pick And Place -konetta sen joustavuudesta ja vakaasta suorituskyvystä. Monet asiakkaat korostavat sen kykyä käsitellä korkean sekoituksen tuotantoa nopealla vaihtotehokkuudella. He arvostavat myös ICT-insinöörien ammattimaista asennusta ja koulutusta. Turvallinen pakkaus, nopea reagointipalvelu ja luotettava tekninen tuki lisäävät entisestään asiakkaiden luottamusta FUJI SMT -ratkaisuihin ja ICT:n maailmanlaajuiseen palvelukykyyn.
| Sertifiointimme
ICT-laitteet, mukaan lukien FUJI AIMEX III Smt Pick And Place Machine, täyttävät kansainväliset standardit, kuten CE, RoHS, ISO9001 ja useat patentoidut tekniikat. Jokainen FUJI Pick and Place Machine testataan tiukasti ennen toimitusta vakaan suorituskyvyn varmistamiseksi. Nämä sertifikaatit takaavat turvallisuuden, luotettavuuden ja pitkäaikaisen teollisen käytön maailmanlaajuisille elektroniikkavalmistusasiakkaille.
| Tietoa ICT:stä ja tehtaasta
ICT on maailmanlaajuinen SMT-ratkaisujen toimittaja, jolla on yli 20 vuoden kokemus alalta. Olemme palvelleet yli 1 700 asiakasta yli 80 maassa. Yrityksemme integroi tuotekehityksen, valmistuksen ja teknisen palvelun toimittaakseen täydellisiä SMT-tuotantolinjaratkaisuja. Vahvan suunnittelukyvyn avulla autamme asiakkaita rakentamaan älykkäitä, joustavia ja tehokkaita SMT-tehtaita käyttämällä laitteita, kuten FUJI AIMEX III Smt Pick And Place Machine.
