BR-120
I.C.T
| Määrä: | |
|---|---|

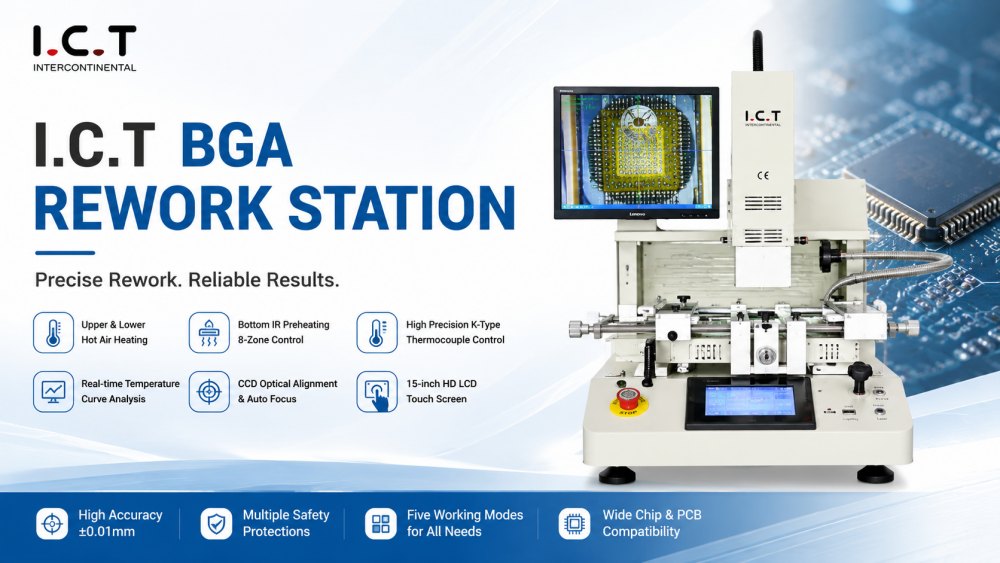

BGA-komponentit vaativat tarkkaa lämmönhallintaa ja tarkkaa paikannusta onnistuneeseen korjaukseen. BGA Rework Station on suunniteltu nopeaan ja luotettavaan piirilevyjen, kannettavien levyjen ja LED-moduulien uudelleenkäsittelyyn. Se integroi infrapunalämmityksen, CCD-optisen kohdistuksen ja automaattisen lämpötilakäyrän säädön toistettavien tulosten saavuttamiseksi. Usean vyöhykkeen esilämmitys- ja uudelleenvirtaustoimintojen ansiosta asema vähentää piirilevyvaurioiden riskiä ja varmistaa samalla tehokkaan komponenttien uudelleentyöskentelyn. ICT BR-120 BGA Rework Station tarjoaa käyttäjille vakaan, käyttäjäystävällisen alustan, joka parantaa korjaustehokkuutta ja takaa laadun arvokkaissa elektroniikkasovelluksissa.
IR Automatic Quick BGA Rework Station Stencil tarjoaa tarkan lämmityksen BGA-komponenteille. Monivyöhykeinen infrapunajärjestelmä varmistaa tasaisen lämpötilan piirilevyllä minimoiden lämpörasituksen ja säilyttäen samalla juotostarkkuuden. Käyttäjät voivat ohjelmoida lämpötilakäyriä ja seurata lämmitystä reaaliajassa, mikä tukee vakaata ja toistettavaa uudelleenkäsittelyä.
BGA Rework Station Infrared sisältää erittäin tarkan CCD-optisen kohdistuksen, joka tunnistaa BGA-komponenttien sijainnit ennen uudelleenjuoksua. Tämä varmistaa tarkan sijoituksen, vähentää kohdistusvirheitä ja tukee tasaista korjauslaatua. Kannettavien tietokoneiden tai suuritiheyksisten piirilevyjen kohdalla tarkka kohdistus on välttämätöntä luotettavan juottamisen kannalta.
Asemassa on ylempi ja alempi lämmitysvyöhyke piirilevyn esilämmitystä ja ohjattua uudelleenvirtausta varten. Säädettävät lämmitysparametrit sopivat erilaisiin levykokoihin ja komponenttityyppeihin. Monivyöhykkeinen lähestymistapa vähentää levyn vääntymisen riskiä, parantaa juotosvirtausta ja parantaa yleistä korjauksen onnistumisastetta.
Käyttäjät voivat valvoa lämpötilaa, kohdistusta ja uudelleenvirtausprosessia 15 tuuman kosketusnäytön kautta. Ohjelmoitavat profiilit eri BGA-kokoille mahdollistavat nopean asennuksen ja toistettavat korjaustoimenpiteet. Käyttöliittymä tukee tehokasta työnkulkua ja vähentää elektroniikan huoltolaboratorioiden teknikkojen oppimiskäyrää.
| Tekniset tiedot:
| Specification | Value |
|---|---|
| Malli | ICT BR-120 BGA Rework Station |
| Virtalähde | AC: 220±10%, 50/60Hz, 2Kw |
| Hallintamenetelmä | PLC-ohjaus |
| Mitat (mm) | L900 * W850 * H750, muokattavissa |
| Paino n | 300kg |
| Piirilevyn maksimikoko | 350*350mm |
| Työskenneltävä alue | 120*120mm |
| Lämpötilan hallinta | Ylä-/alalämmittimestä riippumaton, ohjelmoitava käyrä |
| Lämmitystyyppi | Infrapuna (IR) |
| Optinen järjestelmä | CCD-näön kohdistus |
| Esilämmitysjärjestelmä | Monialueinen piirilevyn esilämmitin |
| Reflow Control | Automaattinen PID lämpötilan säätö |
| Suurin komponentin korkeus | 15 mm |
| Suutin/poimintajärjestelmä | Säädettävä suutin, tyhjiöimu |
| Käyttöliittymä | Kosketusnäyttö, käyttäjäystävällinen |
| Valinnaiset ominaisuudet | Laserasemointi, juotospastan tarkastus, savunpoisto |
| SMT-linjan laiteluettelo
ICT tarjoaa täydelliset elektroniikan valmistusratkaisut, mukaan lukien SMT-tuotannon, DIP-kokoonpanon, pinnoituslinjat ja BGA-muokkausjärjestelmät. BGA Rework Stationin integrointi ylävirran piirilevykokoonpanoon mahdollistaa korjauksen ja uudelleentyöskentelyn tehokkaasti ilman tuotantoa häiritseviä. Monialueinen infrapunaohjaus, optinen kohdistus ja tarkka lämpötilan valvonta varmistavat, että komponentit työstetään uudelleen turvallisesti, mikä parantaa linjan kokonaistuottoa ja minimoi romun.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| Laser-PCB-reitityskone | Leikkaa PCBA lopputuotteeksi |
| Asiakkaan menestysvideo
ICT toimitti yhdysvaltalaiselle asiakkaalle täydellisen SMT- ja BGA-rework-ratkaisun lentokoneiden istuinjärjestelmien USB-latausmoduuleille. Projekti sisälsi nopean sijoituksen, BGA-reworkin ja mukautetun pinnoitusprosessin. CCD-optinen kohdistus ja infrapunalämmitys varmistivat komponenttien tarkan korjauksen, kun taas insinöörit tukivat asennusta, järjestelmäintegraatiota ja käyttäjien koulutusta. Tämä integroitu ratkaisu mahdollisti luotettavan, toistettavan korjaustyön ja säilytti ilmailu-avaruustason laatustandardit koko tuotantolinjalla.
| Palvelu ja koulutustuki
BGA-korjaus vaatii tiukkaa lämpöprofiilien ja sijoitustarkkuuden hallintaa. ICT auttaa tehtaita toteuttamaan uudelleenkäsittelyprosesseja, jotka integroituvat saumattomasti tuotantolinjoihin. BR-120-asema varmistaa toistettavat korjausjaksot, vähentää seisokkeja ja parantaa yleistä tehokkuutta. Yhdistämällä automatisoidun lämmityksen, tarkan kohdistuksen ja usean vyöhykkeen lämpötilan hallinnan käyttäjät voivat ylläpitää tasaista laatua ja optimoida arvokkaan elektroniikan työskentelyn.
| Asiakaspalaute
ICT tarjoaa päästä päähän -tukea BGA-rework-aseman käyttöönotolle, mukaan lukien asennuksen, käyttäjien koulutuksen ja vianmäärityksen. Insinöörit auttavat varmistamaan IR-lämmityksen, CCD-kohdistuksen ja ohjelmoitavien profiilien optimaalisen käytön. Tämä opastus minimoi virheet, lyhentää asennusaikaa ja parantaa korjauksen tehokkuutta. Asiakkaat saavat käytännöllistä tukea sekä yksilevyisissä että suuren volyymin korjaussovelluksissa, mikä varmistaa vakaan toiminnan ja luotettavat tuotantotulokset.
| Sertifikaatit ja standardit
Jokainen BGA Rework Station käy läpi tiukat laatutarkastukset lämmityksen tasaisuuden, kohdistustarkkuuden ja toiminnan vakauden varmistamiseksi. CE-, RoHS- ja ISO9001-standardien mukainen BR-120 täyttää kansainväliset valmistusvaatimukset. Laadukkaat materiaalit ja tiukka testaus takaavat pitkän aikavälin luotettavuuden, vakaan suorituskyvyn ja turvalliset korjaustyöt. ICT toimittaa BGA-rework-järjestelmiä, jotka ylläpitävät tarkkaa lämmönsäätöä ja tukevat johdonmukaista juottamista ja komponenttien korjausta.
