Nopeat online-PCBA AOI -koneentarkastusjärjestelmät

V5000H-mallin automaattinen optinen tarkastus, pyydä ilmainen tiedustelu jo tänään!
1. Teollisuuskamera
2. Telesentrinen linssi
3. Graniitti alusta ja kehys
4. Koko FOV Assist -asento
  • I.C.T-V5000H

  • I.C.T

Saatavuustila:
Määrä:

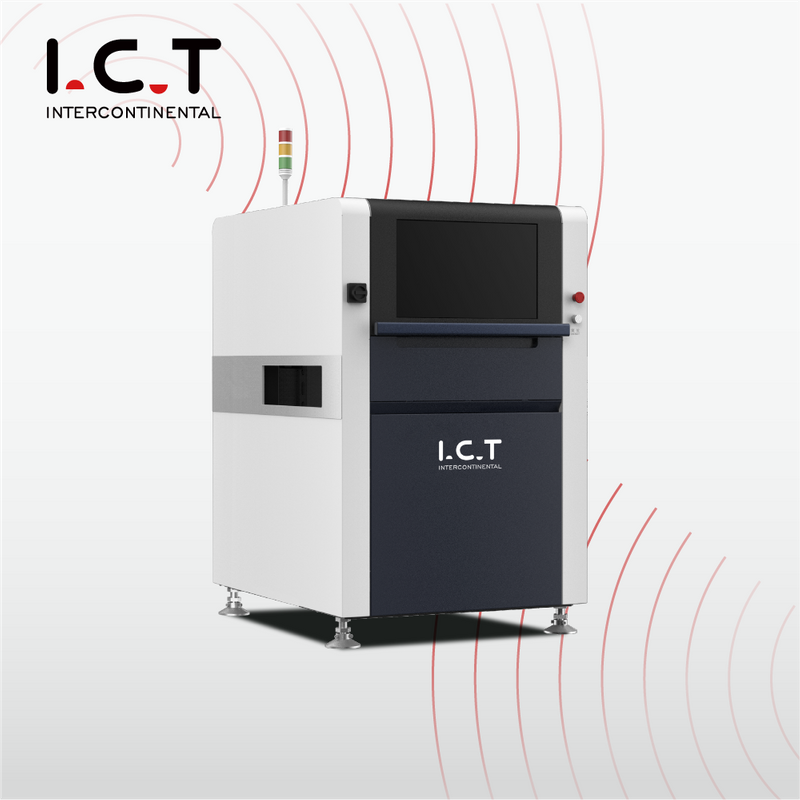

Nopea online PCBA AOI -kone   Tarkastusjärjestelmät


Automaattinen optinen tarkastuskone


On Line AOI V5000H Johdanto:

SMT pre-reflow, post-reflow inline-tarkastus Graniittialusta parantaa huomattavasti koneen tarkkuutta ja vakautta Ohjelmoitava RGB+W LED-valolähde Telesentrinen linssi, jolla on jatkuva suurennus ja alhainen häiriövaste korkeaan komponeeseen.


Ominaisuudet:

1. LOG automaattinen keräys- ja tallennustoiminto, NG-varoitus / hälytystoiminto, etäohjelmointi ja virheenkorjaus.
2. Tarkastuskyky: riittämätön, lyhyt, liukas reikä, juotospeitetappi, kontaminaatio, kohdistusvirhe, puuttuva osa, vinossa, mainostaulu, kiinnitys sivulle, kaatuminen, väärä osa, vaurioitunut, kellua, napaisuus, näennäinen juotos, tyhjä juote, liiallinen liima jne.
3. Perfect SPC kerää NG-tiedot offline-tilassa ja luo kaikenlaisia ​​tuotantotaulukoita automaattisesti.
4. Aikuinen ohjauskeskuksen toiminto, selkeä ohjelmistoliittymä.
5. Hyvä vakaus (GR&R<10% @6 Sigma, CPK>1,33 (testipoikkeamatarkkuus alle ±0,25 mm).

6. Kamera liikkuu, kuljetin kiinnitetty testin aikana.7. Piirilevyn vääntymisen kompensointi: yhteensä Merkin kompensoinnin kalibrointi, komponentin sijainnin kehyksen kompensointi.



aoi tiedot 01



Graniittitaso ja kehys


Varmista laitteiden vakaus ja ohjelman jakamisen johdonmukaisuus koneiden välillä



aoi tiedot 02


Teollisuuskamera + Telesentrinen linssi


Korkeakomponenttisen juotosliitoksen tarkastus ei vaikuta, koska koko näkökentässä ei ole varjovaikutusta.


aoi tiedot 05


Koko FOV Assist Position


Hyvä tunnistuskyky ei paljaissa tyynyn osissa (BGA jne.) tai osittain suojatuissa komponenteissa

aoi tiedot 03


Malli I.C.T-V5000H
FOV 15u (36*30mm)/10u (24*20mm)
Kamera 5M pikselin älykäs digitaalinen teollisuuskamera
Linssi Telesentrinen linssi
Kevyt 4-värinen rengas LED-valo, RGB+W
Tarkastuskohde Komponenttitesti, juotostesti
Mini komponentti 01005-siru, 0,3 pitch IC ja erikoismuotoinen
Käyttöjärjestelmä Windows 7
PCB koko 50 * 50 ~ 510 * 600 mm
PCB:n paksuus 0,3 - 6,0 mm
PCB Warpage ±3,0 mm
PCB paino Max: 3kg
PCB:n korkeus Yläosa: 25 mm, alaosa: 45 mm säädettävä
X/Y kuljettaja AC-servoohjain, toistotarkkuus 0,01 mm
Alusta Graniitti
Tehoa AC220 50/60Hz, 5A
Paineilma 0,4 ~ 0,6 Mpa
Paino 750 kg
Ulottuvuus 940*1360*1500mm (ilman valoa)

aoi kone,  aoi tarkastus,  optinen tarkastus,  aoi järjestelmä,  smt aoi kone,  aoi tarkastuskone


Onnistunut kokemus:
I.C.T:n asiakas 35 maassa ympäri maailmaa
1. Olemme auttaneet asiakkaita rakentamaan paljon uusia tehtaita ympäri maailmaa.
2. Yli 500 asiantuntijan ja teknikon kouluttaminen asiakkaille.
3. Sinusta tuli luotettavin kiinalainen kumppani.


Ftai SMT-tehdasasetukset, voimme tehdä puolestasi:
1. Tarjoamme sinulle täyden SMT-ratkaisun
2. Tarjoamme ydinteknologiaa laitteillamme
3. Tarjoamme ammattimaisimman teknisen palvelun
4. Meillä on runsaasti kokemusta SMT-tehdasasetuksista
5. Voimme ratkaista kaikki SMT:tä koskevat kysymykset

Aoi tarkastus

ICT SMT kone

Pakkausmenetelmä:
Tavallinen puinen kotelo tyhjiöpaketilla

Toimitustapa:
1. Lentoteitse, näytteille ja pienille pakkauksille, kansainväliselle pikakuljetukselle, kuten DHL, UPS, EMS ...
2. Merellä, suurelle paketille ja määrälle;
3. Muita tapoja asiakkaan pyynnöstä.

Toimitusaika:
35 päivää
