| NXTR Smart SMT -alusta

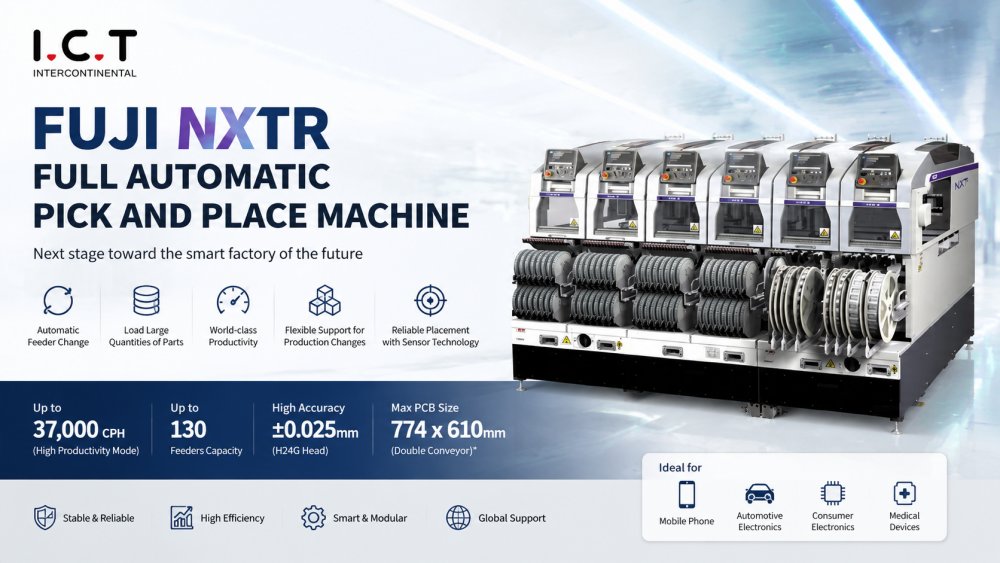

FUJI Pick and Place Machine NXTR -sarja on seuraavan sukupolven SMT-sijoitteluratkaisu, joka on suunniteltu älykkäille tehtaille ja suuren volyymin elektroniikkatuotantoon. Siinä on modulaarinen rakenne, joka mahdollistaa joustavan linjakokoonpanon erilaisiin valmistustarpeisiin perustuen. Tätä järjestelmää käytetään laajalti matkapuhelimissa, kulutuselektroniikassa, autoelektroniikassa ja korkeatiheyksisten piirilevyjen kokoonpanossa.
FUJI SMT Pick and Place Machine -ytimenä se tarjoaa nopean ja tarkan komponenttien sijoittelun edistyneellä anturipohjaisella ohjauksella ja älykkäällä syöttölaitteen hallinnalla. Integroituna täydelliseen SMT-tuotantolinjaan, se toimii yhdessä tulostimien, SPI-järjestelmien, reflow-uunien ja AOI-tarkastusjärjestelmien kanssa. ICT tarjoaa täyden asennuksen, koulutuksen ja maailmanlaajuisen teknisen tuen vakaan tuotannon ja nopean ylösajon varmistamiseksi.
| Tuotteen ominaisuudet
FUJI Pick and Place Machine NXTR on rakennettu modulaarisella arkkitehtuurilla, joka mahdollistaa joustavan SMT-linjan konfiguroinnin. Valmistajat voivat helposti laajentaa tai säätää tuotantokapasiteettia tuotteiden kysynnän mukaan. Tämä rakenne vähentää seisokkeja ja parantaa tehtaan skaalautuvuutta. Jokainen moduuli toimii itsenäisesti, mutta integroituu saumattomasti koko SMT-tuotantolinjaan. Tämä tekee siitä sopivan älykkäille tehtaille, jotka vaativat nopeaa sopeutumista ja korkeaa tehokkuutta nykyaikaisissa elektroniikan valmistusympäristöissä.
FUJI SMT Pick and Place Machine käyttää edistynyttä automaattista syöttölaitteen vaihtojärjestelmää, joka vähentää merkittävästi manuaalisia toimenpiteitä. Se mahdollistaa jatkuvan tuotannon minimoimalla vaihtoajan eri tuotemallien välillä. Järjestelmä pystyy käsittelemään jopa 130 nauhansyöttölaitetta, mikä tukee korkean sekoituksen tuotantoympäristöjä. Tämä ominaisuus parantaa tuottavuutta ja vähentää kuljettajan työmäärää. Se varmistaa vakaan materiaalin toimituksen ja auttaa ylläpitämään tasaisen SMT-tuotannon suorituskyvyn pitkien valmistusjaksojen ajan.
Automaattinen poiminta- ja sijoituskone tarjoaa erittäin nopean suorituskyvyn ja saavuttaa jopa 37 000 cph korkean tuottavuuden tilassa. Erilaiset päätyypit, kuten H24G, H08M ja H02F, tarjoavat joustavan tuotantokapasiteetin erikokoisille komponenteille. Tämä nopea ominaisuus tekee siitä ihanteellisen matkapuhelinten piirilevyjen kokoonpanoon ja suuren mittakaavan elektroniikan valmistukseen. Se säilyttää vakaan tarkkuuden myös jatkuvassa käytössä, mikä varmistaa korkean tehon ja alhaisen vikatiheyden.
FUJI SMT Machine integroi edistyneen anturitekniikan reaaliaikaista sijoitusten seurantaa varten. Komponenttien poiminnasta sijoitteluun jokainen vaihe tarkastetaan tarkkuuden ja vakauden varmistamiseksi. Järjestelmä tukee erittäin tarkkaa sijoittelua ±0,025 mm:n tarkkuudella optimoiduissa tiloissa. Tämä vähentää sijoitusvirheitä ja parantaa tuotteen tuottoa. Se on erityisen tärkeä nykyaikaisissa älypuhelimissa ja kehittyneissä elektronisissa laitteissa käytettäville korkeatiheyksisille PCB-malleille.
NXTR-järjestelmä tukee monenlaisia komponenttikokoja erittäin pienistä siruista suurempiin IC- ja korttitason komponentteihin. Erilaiset pääkonfiguraatiot mahdollistavat optimoidun tuotannon eri tuotetyypeille. Tämä joustavuus tekee siitä sopivan EMS-tehtaille, joissa tuotetta vaihdetaan usein. Se varmistaa vakaan suorituskyvyn erilaisissa tuotantovaatimuksissa säilyttäen samalla suuren nopeuden ja tarkkuuden, mikä tekee siitä vahvan ratkaisun dynaamisiin valmistusympäristöihin.
| Erittely
Perustiedot | |
PCB-koko (LXW) | 48 x 48 mm - 774 x 610 mm (kaksoiskuljetin)* |
Syöttölaitteen kapasiteetti | Jopa 130 (8 mm nauha) |
Sijoitustarkkuus | H24G: +/-0,025 mm (vakiotila) / +/-0,038 mm (tuottavuusprioriteettitila, kehitteillä) (3sigma) cpk≥1,00 |
Koneen mitat | P: 1280 mm, L: 2656 mm, K: 1556 mm |
Pään asettaminen | |||||
H24G | H08M | H02F | H01 | OF | |
Suuttimen määrä | 24 | 8 | 2 | 1 | 1 |
Suorituskyky (cph) | 37 000 cph (tuottavuuden prioriteettitila, kehitteillä) | 13000 | 7300 | 4200 | 3000 |
Osakoko (mm) | 03015 mm - 5 x 5 | 0603 (0201') - 45 x 45 | 1608 (0603') - 74 x 74 (32 x 180) | 1608 (0603') - 74 x 74 (32 x 180) | |
Osien läsnäolon tarkistus | ○ | ○ (H08MQ) | ○ | x | |
Osien toimitus Nauha | ○ | ○ | ○ | ○ | |
Tikku | x | ○ | ○ | ○ | |
Tarjotin | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Suuttimen määrä | 12 | 4 | 1 | |
Suorituskyky (cph) | 27 000 | 12000 | 5800 | |
Osakoko (mm) | 0402 (01005') - 12,5 mm vinottain ja Y on 7,5 mm tai vähemmän | 1608 (0603') - 15 x 15 | 1608 (0603') - 74 x 74 (32 x 100) | |
Sijoitustarkkuus | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Osien läsnäolon tarkistus | o | x | o | |
Osien toimitus | Nauha | o | o | o |
Tikku | x | o | o | |
Tarjotin | x | o | o | |
*Ota yhteyttä ICT:hen erityisten käyttöolosuhteiden ja yksityiskohtaisten teknisten tietojen saamiseksi.
| SMT-linjan laiteluettelo
SMT-kokoonpanolinjallamme on edistykselliset laitteet tehokkaaseen ja tarkkaan piirilevyn kokoonpanoon. Täysin automatisoitu SMT-sarja sisältää kuormaimen, automaattisen tulostimen juotospastan tarkkaan levitykseen, poimintakoneen komponenttien tarkkaan sijoitteluun, reflow-uunin luotettavaan juottamiseen ja AOI-järjestelmän perusteelliseen vikojen tarkastukseen. Tämä korkealaatuinen PCBA-tuotantolinja varmistaa sujuvan toiminnan, korkean luotettavuuden ja edullisen SMT-kokoonpanon, joka täyttää alan erilaiset vaatimukset.
FUJI Pick and Place Machine on osa täydellistä SMT-tuotantoekosysteemiä. Se toimii saumattomasti juotospastatulostimien, SPI-tarkastusjärjestelmien, reflow-uunien, AOI-tarkastuskoneiden ja piirilevyjen käsittelylaitteiden kanssa. Tämä integrointi varmistaa täysin automatisoidun tuotantoprosessin piirilevyjen lataamisesta lopputarkastukseen. ICT tarjoaa avaimet käteen -periaatteella SMT-ratkaisuja, jotka auttavat tehtaita rakentamaan tehokkaita, vakaita ja älykkäitä tuotantolinjoja maailmanlaajuista elektroniikkavalmistusta varten.
| Asiakkaan menestysvideo
ICT toimitti onnistuneesti täydellisen SMT-tuotantolinjan asennus- ja koulutusprojektin Algeriassa matkapuhelinvalmistukseen. Järjestelmä sisältää SMT-lataimen, ICT-4034-stencil-tulostimen, SPI-järjestelmän, FUJI Pick and Place Machine -ratkaisun, Lyra 733 -reflow-uunin, AOI-tarkastusjärjestelmän ja piirilevyjen käsittelylaitteet.
Kuukauden paikan päällä antaman tuen aikana insinöörimme suorittivat asennus-, virheenkorjaus- ja käyttäjäkoulutuksen. FUJI SMT Pick and Place Machine oli avainasemassa vakaan nopean tuotannon saavuttamisessa tasaisen tarkkuudella. Asiakas aloitti massatuotannon onnistuneesti ja antoi positiivista palautetta laitteiden vakaudesta ja ICT-teknisestä tuesta.
| Palvelu ja koulutustuki
ICT tarjoaa täyden maailmanlaajuisen teknisen tuen SMT-tuotantolinjoille, mukaan lukien asennuksen, ohjelmoinnin, virheenkorjauksen ja käyttäjien koulutuksen. Insinöörimme tukevat asiakkaita paikan päällä ja verkossa varmistaen nopean tuotannon käynnistymisen ja vakaan toiminnan. Koulutus kattaa koneen käytön, huollon ja tuotannon optimoinnin. Tämä auttaa asiakkaita hallitsemaan nopeasti FUJI Pick and Place Machine -koneen ja saavuttamaan tehokkaan SMT-tuotannon vähentäen seisokkeja ja parantaen tuottavuutta.
| Asiakkaan kiitosta
Asiakkaat arvostavat FUJI Pick and Place Machinen suorituskykyä sen vakaudesta ja nopeasta tuotantokyvystä. He arvostavat ICT-insinöörien ammattimaista asennusta ja koulutusta. Älykäs syöttöjärjestelmä ja tarkka sijoitusten hallinta korostetaan usein tärkeimpinä etuina. Asiakkaat arvostavat myös nopeaa reagointipalveluamme, turvallisia pakkauksiamme ja luotettavaa maailmanlaajuista toimitustukeamme, jotka takaavat projektin sujuvan toteutuksen toimituksesta tuotantoon.
| Sertifiointimme
ICT-laitteet ovat maailmanlaajuisten standardien mukaisia, mukaan lukien CE, RoHS, ISO9001 ja useita patentoituja teknologioita. Nämä sertifikaatit takaavat turvallisuuden, luotettavuuden ja vakaan suorituskyvyn teollisuusympäristöissä. Jokainen FUJI SMT Pick and Place Machine -järjestelmä testataan tiukasti ennen toimitusta. Laadunvalvontaprosessimme takaa yhtenäisen suorituskyvyn ja pitkän aikavälin luotettavuuden maailmanlaajuisille SMT-valmistussovelluksille.
| Tietoa ICT:stä ja tehtaasta
ICT on johtava SMT-ratkaisujen toimittaja, jolla on yli 20 vuoden kokemus elektroniikan valmistuslaitteista. Olemme palvelleet yli 1 700 asiakasta yli 80 maassa ympäri maailmaa. Yrityksemme integroi T&K-, tuotannon, myynnin ja teknisen palvelun toimittaakseen täydellisiä SMT-tehdasratkaisuja. Vahvan suunnittelukyvyn ja tiukan laadunvalvonnan avulla autamme asiakkaita rakentamaan tehokkaita, älykkäitä ja skaalautuvia SMT-tehtaita alusta massatuotantoon.
