Suomalainen  |
T550
I.C.T
smt pcb metal coating machines
| Määrä: | |
|---|---|
| ICT PCBA-pinnoituslinjakone
ICT PCBA-pinnoituslinjakone loistaa yksinkertaisessa, tehokkaassa kokoonpanosuojauksessa valikoivalla sovelluksella. Siinä on helppo ohjelmointi ja nopeat rivinvaihdot ylivoimaisten tulosten saavuttamiseksi. Operaattorit mukauttavat lentoratoja; käyttöliittymä näyttää polut selkeästi. Usean levyn peilaus, ryhmittely tai kopioiminen vaatii yhden muokkauksen. Automaattinen seuranta näyttää tuotoksen, ajat ja mittarit. Käyttövoimassa, teollisuusohjauksissa, LED-valoissa, autoteollisuudessa, viestinnässä, kuluttajalaitteissa, armeijassa, lääketieteen aloilla käytetty PCBA-pinnoituslinjakone täyttää monipuoliset tarpeet korkealla tuottavuudella. Se minimoi jätteen, parantaa turvallisuutta ilmaverhojen kautta, integroituu SMT-linjoihin. SMT mukaisena pinnoitusruiskukoneena se tarjoaa tasaisen peittävyyden.
| Ominaisuus
Voimansiirtojärjestelmä
PCBA-pinnoituslinjakoneen voimansiirtojärjestelmä käyttää erittäin lujaa alustaa vakauden takaamiseksi. Tuodut servomoottorit/ajurit tarjoavat tehoa. Servo-liukukisko varmistaa X/Y/Z toistettavuuden/tarkkuuden. Pölysuojus suojaa ruuvia/kiskoja, mikä yksinkertaistaa huoltoa. Säiliöketjut järjestävät putket siististi. Tämä vähentää seisokkeja, mahdollistaa 24/7-toiminnan ja vähentää kustannuksia. Automaattisissa SMT-selektiivisissä päällystyskoneissa se tukee tasaisia kerroksia, mikä lisää tuottoa 15 %. Luotettava vaativiin ympäristöihin.
Kuljetusjärjestelmä
PCBA-pinnoituslinjakoneen kuljetusjärjestelmässä on ainutlaatuinen ketju tarttumisen välttämiseksi. Moottori säätää nopeutta/pysähdystä tarkasti. Sylinterikiinnitys pitää levyt tukevasti paikallaan. Puoliautomaattinen kiskon leveys helpottaa sisään-/ulostuloa. Vahvistetut ketjut/profiilit kestävät raskaita kuormia ilman muodonmuutoksia. Lisää suorituskykyä 25%, vähentää vikoja. Yhteydet kuormaajiin/purkajiin SMT conformal pinnoitusruiskukoneessa. Työkaluton, hilloton korkean sekoituksen vuoksi. Turvaanturit estävät onnettomuuksia.
Päällystysjärjestelmä
PCBA-pinnoituslinjakoneen ohjausjärjestelmässä on looginen asettelu/tarrat nopeaa tarkistusta varten. Erittäin tarkat servot takaavat vakaan ajon. Konvektiojäähdytys estää lämmön kertymisen. PC-levytila lisää luotettavuutta. Reaaliaikainen valvonta yhdistää MES:n. Rajoittaa virheet alle 0,5 % automaattisessa SMT-selektiivisessä päällystyskoneessa. Etäkorjaukset säästävät aikaa. Synkronoi lamput/venttiilit IP67:lle. Katkaisee tehon 20%.
Hallintajärjestelmä
Käyttöjärjestelmä tekee uudet ohjelmat alle 10 minuutissa ja muutokset alle kahdessa Windows 10:ssä. Ystävällinen ohjelmisto opettaa ja näyttää polut livenä. Lisävarusteena CCD-näkö. Alusta mukautuu kaikille käyttäjille. Tämä helpottaa piirilevyjen ruiskutusliimauskoneen päivittäistä käyttöä.
Käyttöjärjestelmä
PCBA-pinnoituslinjan koneen käyttöjärjestelmä ohjelmoi <10 min, vaihtuu <2 min Windows 10:ssä. Ohjelmisto opastaa aloittelijaa. Reaaliaikainen polun näyttö helpottaa hallintaa. Valinnainen CCD parantaa tarkkuutta. Säädettävä alusta vähentää väsymystä 30 %. Vähentää harjoittelun yhteen vuoroon SMT conformal pinnoitusruiskukoneessa. Monikieliset opetusohjelmat auttavat maailmanlaajuisia tiimejä. Kosketusnäyttö vähentää virheitä.
Edistyksellinen kaksiventtiilinen pinnoitusjärjestelmä
PCBA-pinnoituslinjakoneen venttiilijärjestelmässä käytetään kaksoisventtiilejä monimutkaisiin tehtäviin. Modulaariset vaihdot <2 min. H-808 sumuttaa hienoja pisteitä (<50 mikronia) LED-/vähäsuihkutusta varten. H-818 tuulettimet 200mm nopeudella 500mm/s autoihin. H-828 virtaa 10 ml/min paksuus tehoa varten. U-akselin 360°/45° kallistus saavuttaa varjot. UV-lamppujen tarkastukset; CCD ±0,05 mm. Vähentää jätettä 20-30 %, alhainen VOC. IP67 SMT mukaisessa pinnoitusruiskukoneessa.
| Erittely
| Valikoivat konformaaliset pinnoituskoneet | ||||
| Malli | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Venttiilien lukumäärä | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 2 pää) | 4 (sumutusventtiili 2 pää, tarkkuusventtiili 2 pää) |
| Valvontamenetelmä | PC + Motion Control Card | |||
| Karojen lukumäärä | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Piirilevykoko | 50*50 ~ 450*460mm | |||
| Karan käyttö | Tuotu servomoottori+palloruuvimoduuli | |||
| Venttiilien automaattinen puhdistus | 5L painesäiliöllä | |||
| Virtalähde | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Ulottuvuus | L910*W1600*H1700mm | |||
| Nettopaino | 1000kg | |||

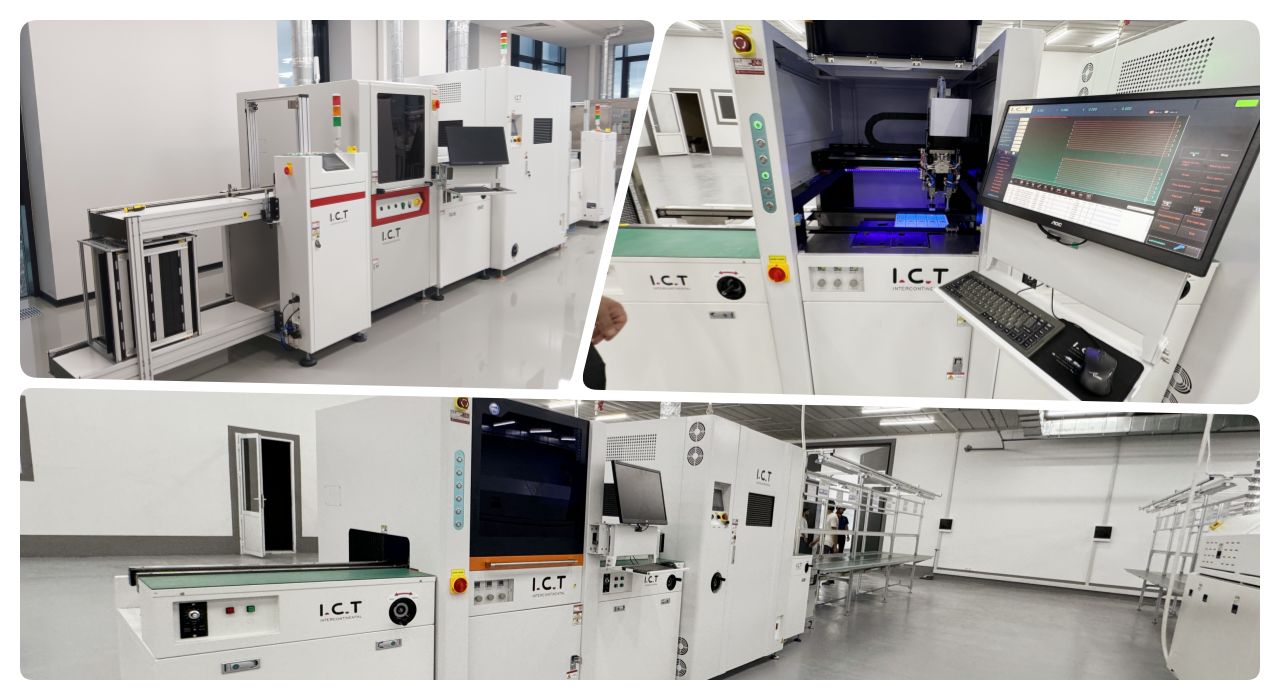

| Päällystyslinjan varusteluettelo
PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo
Videolla insinöörimme vierailee eurooppalaisen kojelautavalmistajan luona. He ostivat täyden linjan PCBA-pinnoituslinjakoneella, kuormaimella, UV-uunilla, purkulaitteella, aaltojuotuksella, AOI:lla. Hän asentaa ja tekee virheitä optimaalisesti. Junat käyttöön/huoltoon. Kokeilut korjaavat ongelmat, parantavat tehokkuutta 25%. Saavuttaa virheettömän käynnistyksen. Osoittaa selektiivisen ruiskutuksen, UV-validoinnin, integroinnin automaattiseen SMT-selektiiviseen pinnoituskoneeseen autoille.

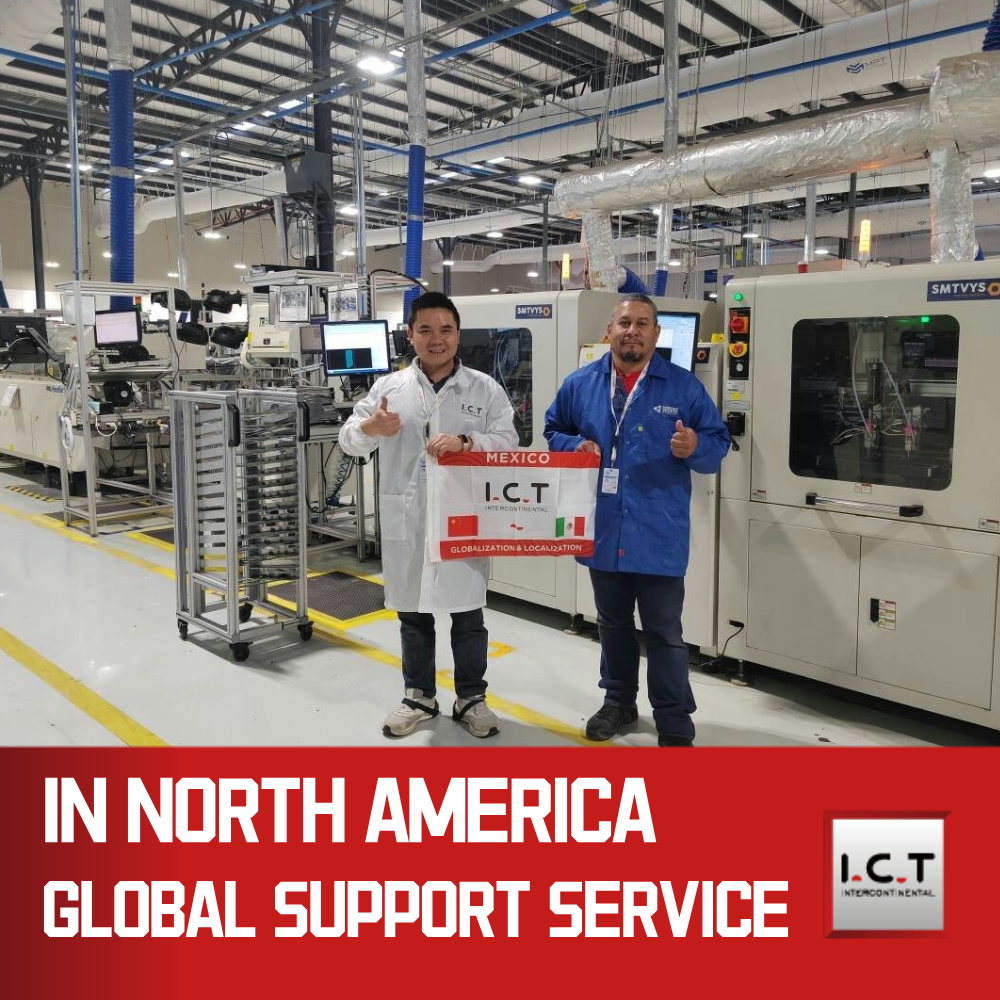

| Palvelut ja koulutus
ICT hoitaa PCBA-päällystyslinjakoneen asennuksen/toimeksiannon/huollon. Tarjoaa ohjelmointi-/UV-/kunnossapitokoulutusta – paikan päällä/virtuaalista. 24/7 kaukosäädin AR:lla. Osat <48h maailmanlaajuisesti. Tarkastukset tehostavat automaattista SMT-selektiivistä päällystyskonetta. Päivittäjät sertifioivat henkilöstöä. Materiaalipäivitykset. Takaa <1 % seisokkiajan ja korkean ROI:n. Tukee 72 maata.
| Mitä asiakkaat sanovat
Asiakkaat kiittävät insinöörien UV-asiantuntemusta / nopeita ratkaisuja Euroopassa. PCBA-pinnoituslinjakone tarjoaa tasaiset kerrokset kojelaudoilla, 99,9 %:n saanto. Pakkaus kestää kuljetuksen. <12h vastaukset välttävät pysähdyksiä. Modulaarisuus vähentää muutosta 80%, lisää tehoa. 'Paras SMT mukautettu pinnoitusruiskukone – luotettava', toteaa johtaja. Pidentää käyttöikää tärinän keskellä.
| Sertifikaatit ja standardit
PCBA-pinnoituslinjakoneessa on CE, RoHS, ISO9001. Patentit venttiileille/editointiin. 72h sisäänpoltto, testit, tarkastukset. IPC-A-610, jäljitettävyys. Tarkastaa <0,1 % viat. Takaa turvallisen, ympäristöystävällisen automaattisen SMT-selektiivisen pinnoituskoneen auto-/lääketieteessä. Minimoi riskit.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on hallinnoinut tutkimusta ja kehitystä/tuotantoa 12 000 m² vuodesta 2012 lähtien. 89 työntekijää / 20 insinööriä, 30 miljoonaa dollaria, 8 konttoria. Yli 1 600 asiakasta / 72 maata, täydelliset SMT-ratkaisut. ISO-standardit, 100 % tarkastus, puhdastila. Palvelun globalisaatio/lokalisaatio. Ristiarvo, 98 % käytettävyysaika SMT mukaisessa pinnoitusruiskukoneessa.
