Suomalainen  |
YSM10
Yamaha
| Määrä: | |
|---|---|

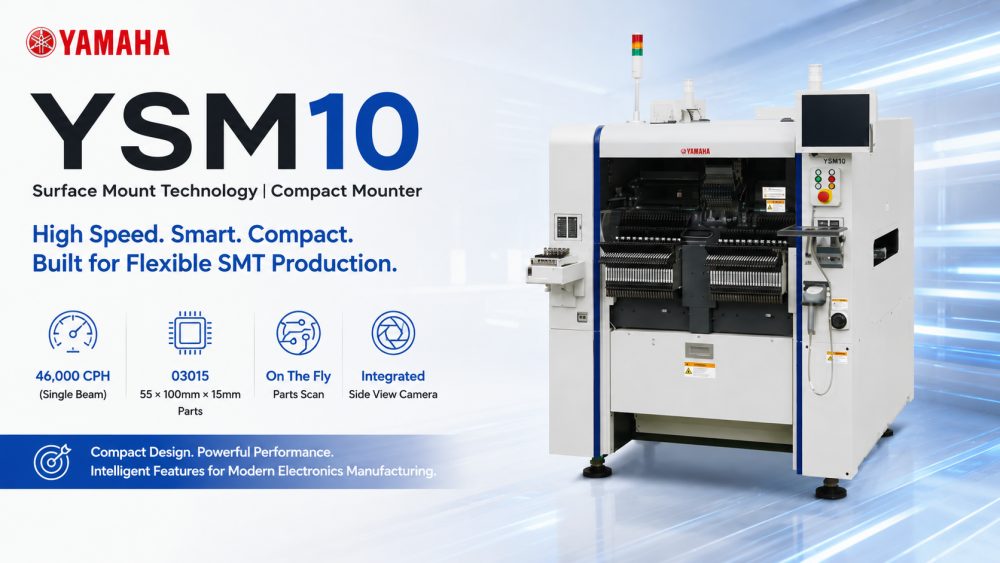

| Pienikokoinen nopea SMT-teline
Yamahan YSM10 yhdistää nopeuden, tarkkuuden ja kompaktin yhdessä SMT pick and place -ratkaisussa. Suunniteltu pienille ja keskikokoisille piirilevyille, se käsittelee tehokkaasti komponentteja 0201-siruista suurempiin osiin. Kone tarjoaa joustavat monipäiset kokoonpanot ja integroidut näköjärjestelmät, jotka takaavat korkean tuottavuuden minimaalisella asennusajalla. YSM10 on ihanteellinen tehtaille, jotka tarvitsevat luotettavaa SMT-kokoonpanoa viemättä suurta tuotantotilaa.
| Tuotteen ominaisuudet
Nopea yksi kerrallaan kiinnitys
YSM10:n yksipalkkipäät poimivat ja sijoittavat komponentteja suurella nopeudella saavuttaen jopa 46 000 CPH optimaalisissa olosuhteissa. Sen pyörivä käyttö takaa tasaisen tarkkuuden ja vähentää seisokkeja suutinten vaihdon aikana.
Integroitu sivukamera
YSM10, joka on varustettu sisäänrakennetulla sivukameralla, tunnistaa automaattisesti osien korkeuden ja sijainnin varmistaen tarkan sijoituksen. Kamera tukee osien tarkastusta lennossa korkealaatuisen kokoonpanon varmistamiseksi.
Super Loading Feeder
Superloading syöttölaite innovaatio eliminoi seisokit syöttölaitteen täydennyksessä. Käyttäjät voivat ladata komponentteja nopeasti tuotantoa keskeyttämättä, mikä parantaa linjan yleistä tehokkuutta.
| Erittely
| Malli | YSM10 | |
| Sovellettava piirilevy | P 510 x L 460mm - P 50 x L 50mm * Ota yhteyttä, jos levykoot ylittävät L510 | |
| Asennusmahdollisuus | HM Head (10 suutin) Spec. | HM5 Head (5 suutinta) Spec. |
| 46 000 CPH (Yhtiön optimaaliset olosuhteet) | 31 000 CPH (Yhtiön optimaaliset olosuhteet) | |
| Soveltuvat komponentit | 03015-W 55 x L 100 mm (jaettu tunnistus yli 45 mm leveille), korkeus: 15 mm tai vähemmän * Usean kameran vaatimus (valinnainen) komponenteille, joiden korkeus on yli 6,5 mm tai yli 12 mm neliökoko | |
| Asennustarkkuus | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Komponenttityyppien lukumäärä | Asetuslevy: Max 96 tyyppiä (8 mm leveä nauhansyöttölaite) Lokero: 15 tyyppiä (sATS 15 -laitteet, Max, JEDEC) | |
| Virtalähde | 3-vaihe AC 200/208/220/240/380/400/416 V ±10 % 50/60 Hz | |
| Ilmansyöttölähde | 0,45 MPa tai enemmän, puhdas ja kuiva tila | |
| Ulkoinen ulottuvuus | P 1 254 x L 1 440 x K 1 445 mm (ilman ulkonemia) | |
| Paino | 1,270 kg | |
* Tekniset tiedot ja ulkoasu voivat muuttua ilman ennakkoilmoitusta.
* Ota yhteyttä ICT:hen saadaksesi lisätietoja.
| SMT-linjan laiteluettelo
Σ-G5SⅡ on yleensä integroitu täydelliseen SMT-tuotantolinjaan, joka sisältää juotospastatulostimen, SPI-tarkastusjärjestelmän, reflow-uunin, AOI-tarkastuskoneen ja piirilevyjen käsittelylaitteet. ICT tarjoaa täyden linjaintegraation, joka kattaa SMT-, DIP-, pinnoitus- ja älykkäät tehdasautomaatioratkaisut auttaakseen asiakkaita rakentamaan tehokkaita ja skaalautuvia elektroniikan valmistusjärjestelmiä maailmanlaajuisesti.
| Asiakkaan menestysvideo
Kazakstanissa ICT toimitti onnistuneesti täyden SMT-linjan virtalähteiden tuotantoon, mukaan lukien SMT-kuormaaja, täysautomaattinen tulostin, reflow-uuni, kuljetin ja offline-AOI. ICT-insinöörit tarjosivat asennuksen ja koulutuksen paikan päällä varmistaen, että linja saavutti optimaalisen suorituskyvyn. Asiakas kehui laitteiden laatua ja tukea: 'Kaikki koneet ovat Kiinasta ICT Hyvä laatu ja hinta. Kiitos Andylle ja Billylle tämän linjan rakentamisesta ja kouluttamisesta meitä käyttämään näitä koneita.'
| Palvelu ja koulutustuki
ICT tarjoaa täydelliset asennus-, käyttöönotto- ja koulutuspalvelut kaikille SMT-laitteille. Insinöörit opastavat asiakkaita asennuksen, käytön, huollon ja vianmäärityksen aikana. Tavoitteemme on varmistaa, että operaattorit voivat hallita SMT-linjaa itsenäisesti luottavaisin mielin ja saavuttaa optimaalisen tuotannon heti ensimmäisestä päivästä lähtien.
| Asiakkaan kiitosta
Asiakkaat ylistävät jatkuvasti ICT:tä nopeasta teknisestä tuesta, hyvin pakatuista lähetyksistä ja laadukkaista laitteista. Insinöörit saavat tunnustusta ammattitaitostaan ja tehokkaasta koulutuksestaan. Palaute korostaa ICT-koneiden luotettavuutta, helppokäyttöisyyttä ja nopeaa reagointia tuotannon haasteisiin.
| Sertifiointimme
Kaikilla ICT Yamaha SMT -koneilla, mukaan lukien YSM10, on CE-, RoHS-, ISO9001- ja omistuspatentit. Nämä sertifikaatit varmistavat kansainvälisten turvallisuus- ja laatustandardien noudattamisen, mikä antaa asiakkaille luottamusta sekä suorituskykyyn että säännösten noudattamiseen.
| Tietoa ICT:stä ja tehtaasta
ICT:llä on suuri T&K- ja tuotantolaitos, jossa on tiukat laadunvalvontajärjestelmät. Yli 200 insinööri- ja teknikkotiimimme tarjoaa asennusta, koulutusta ja teknistä tukea maailmanlaajuisesti. Vuosien varrella ICT on toimittanut tuhansia SMT-linjoja asiakkaille yli 80 maassa varmistaen maailmanlaajuisen kattavuuden ja yhtenäiset korkealaatuiset valmistusratkaisut.
