ICT-510
I.C.T
PCB Laser Marking
| Määrä: | |
|---|---|

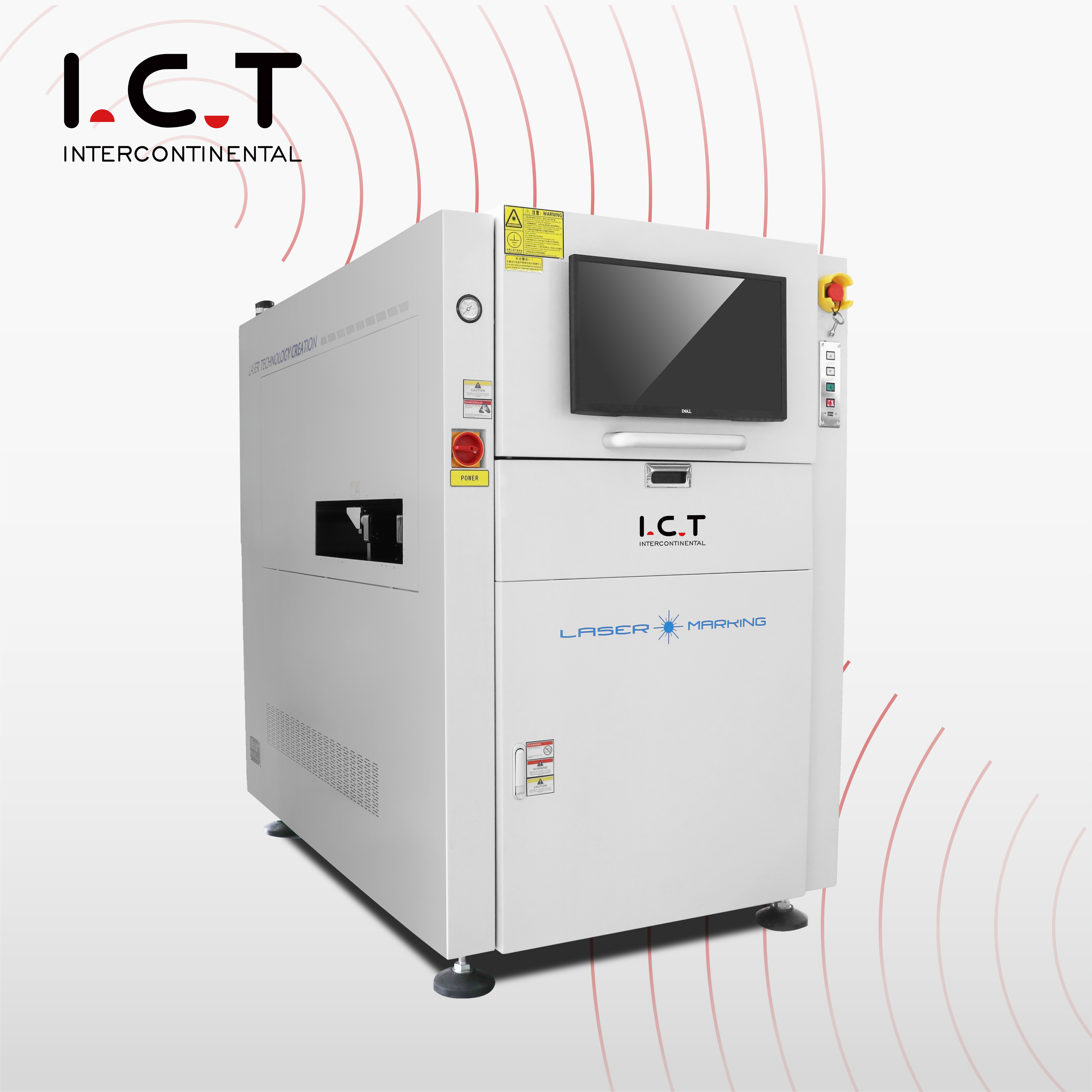

| CO2-lasermerkintäkone
ICT CO2 -lasermerkintäkone tarjoaa vakaan, nopean ja tarkan piirilevymerkinnän. Se tukee UV-, vihreä-, kuitu- ja CO2-lasertyyppejä, ja se pystyy tulostamaan QR-koodeja, viivakoodeja ja grafiikkaa PCB:n ylä- ja alapinnalle. Ohjelmisto mahdollistaa työn määrityksen, automaattisen koodin lukemisen ja hälytysilmoitukset lukukelvottomista merkeistä. MES- ja ERP-integraation ansiosta kone tallentaa ja palauttaa tuotantotiedot reaaliajassa. Ihanteellinen elektroniikkavalmistajille, jotka vaativat luotettavaa, nopeaa ja jäljitettävää PCB-merkintää.
| SMT-lasermerkintäkoneen ominaisuus
Multi-Laser-ominaisuus
Tukee CO2-, kuitu-, UV- ja vihreitä lasereita. Jokainen laser on tehtaalla kalibroitu automaattisella Z-akselin säädöllä. Sopii erilaisille piirilevymateriaaleille FR4:stä metalli- ja muovipintoihin.
Nopea ja tarkka merkintä
Varustettu nopealla tärisevällä peilillä ja CCD-paikannusjärjestelmällä. Merkintätarkkuus on ±0,05 mm, mikä varmistaa, että jokainen koodi, teksti tai logo on tarkka ja luettava.
Integroitu ohjelmisto ja automaatio

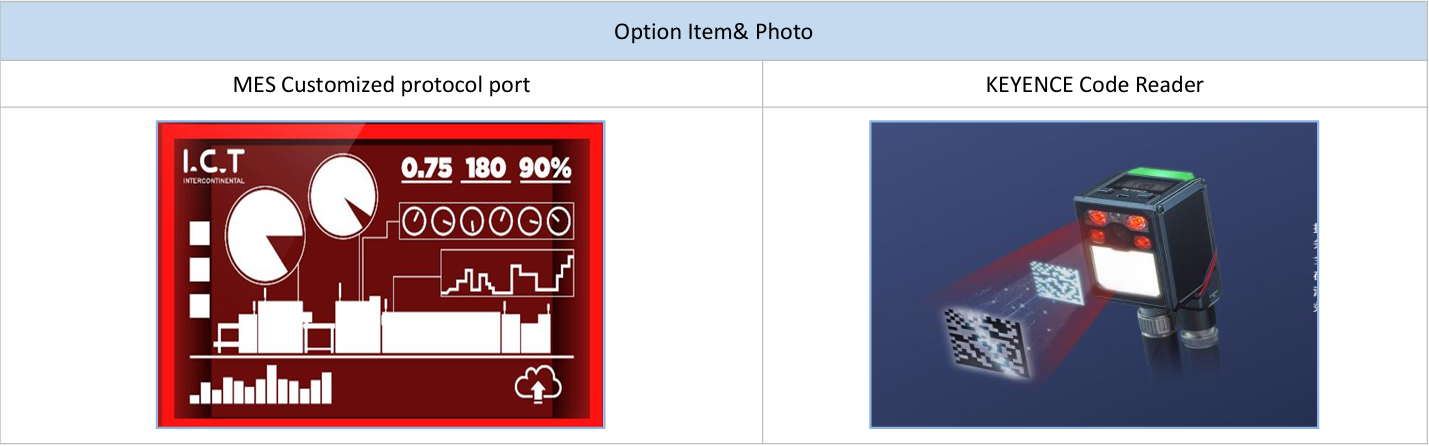

Ohjelmisto mahdollistaa helpon töiden muokkaamisen, usean pisteen paikantamisen ja MES/ERP-integroinnin. Automaattinen koodinluku kirjaa tulokset ja laukaisee hälytyksiä mahdollisista merkintävirheistä, mikä vähentää virheitä ja parantaa jäljitettävyyttä.
Ympäristöystävällinen käyttö
Ei kulutusosia, huoltovapaa ja ympäristöystävällinen. Uudelleentulostuksen estotoiminnot estävät päällekkäisiä jälkiä. Sekä offline- että online-tilaa tuetaan joustavaa tuotantoa varten.
| SMT-lasermerkintäkoneen tekniset tiedot
| Tuote | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB Flip -toiminto | Sisällä PCB Flipper | Sisällä PCB Flipper | N/a | N/a |
| Piirilevykoko | P380×L380mm | P510×L450mm | L510×L400mm | P510×L460mm |
| Merkintäalue | 280×380mm | 460×450mm | 430×400mm | 510 × 460 mm |
| Ulottuvuus | 835×1488×1566mm | 974×1528×1616mm | 1054 × 1568 × 1523 mm | 1054×1470×1523mm |
| Paino | 700kg | 800kg | 750 kg | 800kg |
| Piirilevyn paksuus | 0,5-5 mm | 0,5-10 mm | 0,5-5 mm | 0,5-10 mm |
| Merkintänopeus | <7000mm/s | <7000mm/s | <6000mm/s | <6000mm/s |
| Laser tyyppi | UV-laser, vihreä laser, kuitulaser, CO2-laser | |||
| Laser-aallon pituus | UV: 355 nm, vihreä: 532 nm, kuitu: 1064 nm, CO2: 10 600 nm | |||
| Laserteho | UV: 3W (5/10W vaihtoehto), vihreä: 10W, kuitu: 20W, CO2: 30W | |||
| Laser Z-akselin nosto | Automaattinen | |||
| Merkintätarkkuus | ± 0,05 mm | |||
| PCB:n turvakorkeus | Yläosa <25 mm; Pohja <20mm | |||
| Sovellettava tuote | QR-koodi, PCB-muste, vihreä/sininen muste, kupari, alumiini jne. | |||
| Sijaintijärjestelmä | CCD+MARK | |||
| Toimintatila | Laser X/Y -liike | |||
| Hahmon tyyppi | TrueType-, JSF-, SHX-, DMF-fontit | |||
| Hahmon vähimmäiskorkeus | 0,1-0,4 mm | |||
| Kuljetinopeus | 0-4500mm/min | |||
| Voima | AC220V, 50/60Hz, yhteensä 3000W | |||
| Ilmanpaine | 0,5–0,6 Mpa | |||
| Standardi | Savunpuhdistin | |||
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
