ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Määrä: | |
|---|---|

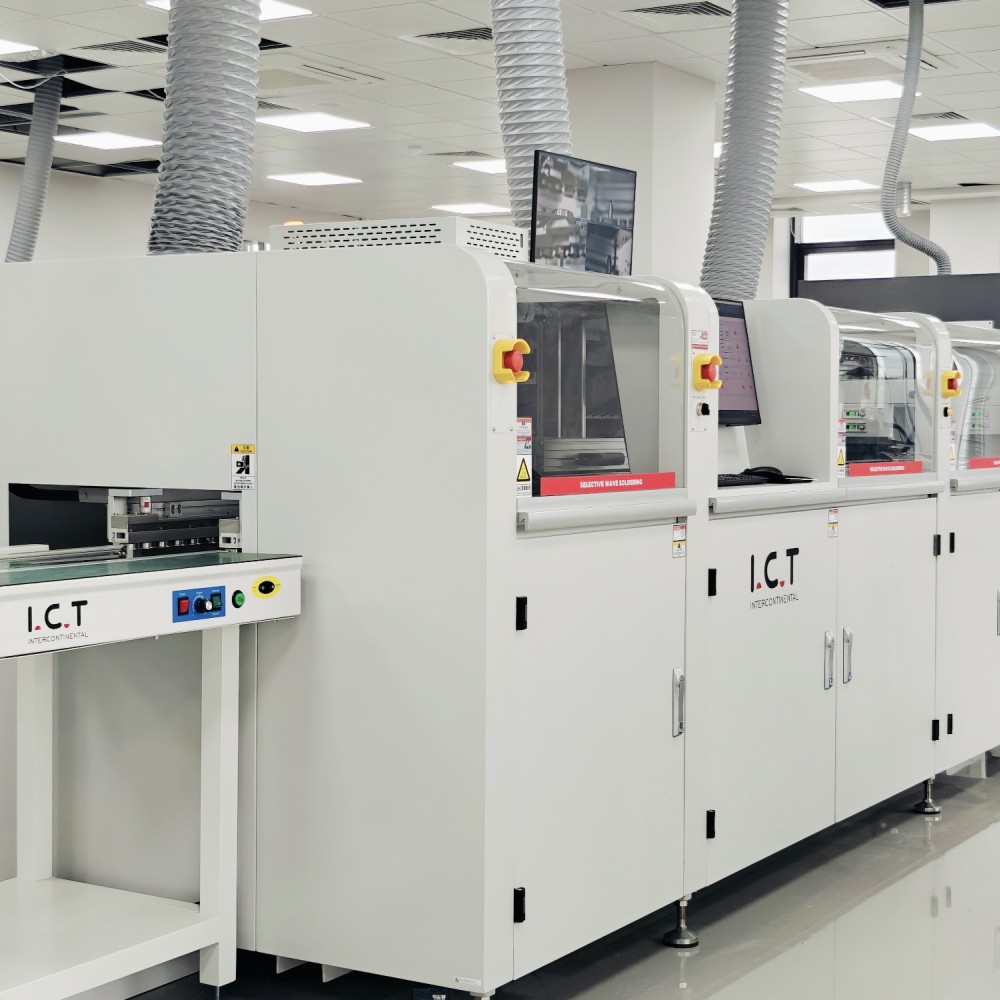

| Selektiivisen juotosaaltokoneen yleiskatsaus
Kiinassa suunniteltu ja valmistettu ICT-selektiivinen juotosaaltokone on paras Select Offline Wave -juotoskone joustavaan, suuren volyymin PCBA-tuotantoon. Piirilevy pysyy täydellisesti paikallaan, kun taas kevyt alumiinivalualusta – Panasonicin servoilla ja tarkoilla lineaarisilla kiskoilla – siirtää vuo- ja juotospäitä kuiskaavan hiljaisella nopeudella ja alle millimetrin tarkkuudella. Sisäänrakennettu typpilämmitys tuottaa peilikirkkaat liitokset ja lähes ei kuonaa. Jokainen parametri asetetaan ja tallennetaan intuitiiviseen Windows-käyttöliittymään luodinkestävän toistettavuuden takaamiseksi. Automaattinen aaltokalibrointi, reaaliaikainen CCD-valvonta, saksalainen suihkuventtiili ja titaanipotti tekevät tästä selektiivisestä juotosaaltokoneesta täydellisen itsenäisen ratkaisun, joka pitää tuotot korkeina ja uusintatyöt olematta.
| DIP-linjan varusteluettelo
Saksalainen korkeataajuinen suihkuventtiili laukaisee pieniä, tasaisia vuopisteitä, joiden kiintoainepitoisuus on alle 10 %. Painesäiliö ja tarkkuusvirtausmittari pitävät toimituksen tasaisena säiliön tasosta riippumatta. Suutin kulkee XY-alustalla, joka toistetaan 0,02 mm:iin asti. Jäännös putoaa ulos vedettävälle alustalle välitöntä puhdistusta varten. Kaikki pneumatiikka on korkealuokkaista japanilaista SMC:tä, mittarit suoraan pinnassa nopeaa visuaalista tarkastelua varten. Automaattinen pumppu syöttää virtausta keskeytyksettä. Tämä järjestelmä naulaa puhtaan, toistettavan peiton joka syklissä selektiivisellä juotosaaltokoneella.
Täysin säädettävä pohja IR on vakiona; top IR tai kuumailmakonvektio valinnainen. Avoin muotoilu maksimoi lämmönsiirron, kun taas paksu eriste lukitsee tasaiset lämpötilat. Maailmanjohtajien ensiluokkaiset lämmityselementit ja moottorit toimivat ongelmitta vuosia. Kaikki on plug-and-play-toimintoa – huoltoon ei tarvita työkaluja. Levyt poistuvat tasaisesti aktivoiduina ja stressittömästi, täysin valmiina virheettömiin liitoksiin Select Offline Wave -juotoskoneessa.
Saksalainen sähkömagneettinen pumppu tuottaa erittäin tasaisen aallonhuipun. Valitse lämpötila, N2-virtaus, korkeus ja automaattinen kalibrointi suoraan näytöltä. Titaaninen kattila ulkoisella valurautalämmittimellä lämpenee nopeasti eikä vuoda koskaan. Sisäänrakennettu typpi antaa kiiltävät nivelet ja käytännössä nolla kuonaa. Reaaliaikainen CCD tallentaa 900 tuntia jäljitettävää videokuvaa. Suljetut nopeat XYZ-akselit, laseraallontunnistus ja automaattinen suuttimien puhdistus pitävät valikoivan juotosaaltokoneen käynnissä 24/7 ilman hikkaa.
Raskaat profiloidut kiskot ja kolmiosainen rullakuljetin siirtävät lautoja sujuvasti ja hellästi. Sivu- ja yläkiinnikkeet lukitsevat PCBA:n kuolleena jokaisen vaiheen aikana. Paksutetut kiskot käsittelevät 20 kg kuormia helposti. Tarkkuuskäyttömoduulit sijoittavat levyt täydellisesti juoksutuksesta juotteen läpi. Koko kuljetus on suunniteltu jatkuvaa tuotantoa varten Select Offline Wave Soldering Machinessa.
CE-sertifioitu PLC ja nopea väyläarkkitehtuuri täyttävät Industry 4.0 -standardit. Cat-6-johdotus ja luokkansa paras elektroniikka tarjoavat salamannopean vasteen ja täydellisen luotettavuuden. Ohjattu ohjelmointi, automaattinen suuttimien tunnistus, kuvapohjaiset muokkaukset, yhden napsautuksen live-näkymä ja monikielinen tuki tekevät asennuksesta helppoa. Täysi jäljitettävyys pitää laadun tiukasti lukittuna jokaisessa valikoivassa juotosaaltokoneessa.
Vaiheittainen ohjattu tila, automaattinen suutintunnistus, älykäs kuvankorjaus, reaaliaikaiset kojelaudat ja yhden painikkeen reaaliaikainen CCD-kytkentä tekevät käytöstä vaivatonta. Tukee kiinaa, englantia, japania, venäjää ja paljon muuta. Sisäänrakennettu MES, Wi-Fi, etäkäyttö, äänihälytykset ja mukautettavat valot pitävät käyttäjät täysin hallinnassa Select Offline Wave -juotoskoneessa.
| Erittely
| Online-selektiivinen aallon juotoskone | ||||
| Malli | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulaarinen online-tilassa | Ruiskutus + esilämmitys ja juottaminen | Ruiskutus + Esilämmitys + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos + Juotos |
| Juotosjärjestelmä | ||||
| Suuttimen määrä | 1 | 1 | 2 | 3 |
| Juotosastian määrä | 1 setti | 1 setti | 2 settiä | 3 settiä |
| Double Pot (valinnainen) | N/a | Vaihtoehto | Vaihtoehto | Vaihtoehto |
| Juotospotin teho | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Flux -varastosäiliö | 1L | 1L | 2L | 2L |
| Flux -tuki | Flux -hälytys, automaattinen | |||
| Ruiskutussuutin | Saksa Jet Valve (piste- ja linjaruiskutus) 1 sarja | |||
| Suihkutussuuttimen koko | 130um (180um, 210um vaihtoehto) | |||
| Ruiskutusnopeus | 0 ~ 20 mm/s | |||
| Suihkusuuttimen liikenopeus | 0 ~ 400 mm/s | |||
| Esilämmitysjärjestelmä | ||||
| Esilämmitystila | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir |
| Esilämmitysalue | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Esilämmitysalue | Kuuma ilma ylhäällä: 2, alhainen IR: 1 | |||
| Pohja esilämmitysteho | Max.12kw | |||
| Top Esilämmitysteho | Max.6kw | |||
| Lämpenemisaika | Noin 15 min (asetus 150 ℃) | |||
| Ohjaustila | PC+PLC | |||
| Kuljetusjärjestelmä | ||||
| PCB-koko (kiinnikkeen kanssa) | 120 * 60 ~ 500 * 500 mm | |||
| Piirilevyn vaihto | verkossa | |||
| PCB ylävälys | 120 mm | |||
| Kuljetuskorkeus | 900 ± 20 mm | |||
| Kuljetusleveys | 60 ~ 500 mm | |||
| Mitat: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Paino | Noin: 800kg | Noin: 1200kg | Noin: 1300kg | Noin: 1500kg |
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
Vietnamilainen asiakas, joka toimittaa maailmankuulun kameramerkin, vieraili tehtaallamme hyväksymässä uuden valikoivan juotosaaltokoneensa. Insinöörimme suorittivat live-demoja omilla tauluillaan, kouluttivat tiimiään ohjelmointiin, kalibrointiin ja päivittäiseen hoitoon ja antoivat heidän seurata täydellisten nivelten muodostumista reaaliajassa CCD-näytöllä. Käytännön istunto antoi heille 100 %:n luottamusta nopeaan ja sujuvaan käynnistykseen kotiin ja osoitti ICT:n todellisen maailmanlaajuisen tuen.
| Ammattitaitoinen palvelu ja koulutus
Avaimet käteen -periaatteella tapahtuvasta asennuksesta ja käyttöönotosta elinikäiseen ylläpitoon ja päivityksiin, ICT tarjoaa sinut kaikkialla maailmassa. Kaksikymmentä omistautunutta insinööriä hoitaa linjan asettelun, prosessin virityksen ja perusteellisen koulutuksen – paikan päällä tai etänä. Varaosien keskittimet useilla mantereilla ja 24 tunnin vaste pitävät Select Offline Wave -juotoskoneen huippukunnossa vuodesta toiseen.
| Asiakkaan kiitosta
Asiakkaat kehuvat kärsivällisistä, asiantuntevista insinööreistämme, jotka kouluttavat perusteellisesti vastaanoton ja käynnistyksen yhteydessä. He rakastavat sitä, kuinka valikoiva juotosaaltokone naulaa vuopisteitä, pitää täydellisen aallonkorkeuden ja leikkaa vikoja yksinkertaisilla säätimillä. Luodinkestävä pakkaus saapuu joka kerta koskemattomana, ja saman päivän etäkorjaukset sekä salamannopea tuki paikan päällä tekevät ICT:stä kumppanin, josta he eivät koskaan murehdi.
| Toimialan sertifioinnit
Jokaisessa ICT-selektiivisessä juotosaaltokoneessa on CE turvallisuuden takaamiseksi, RoHS eko-yhteensopivuus, ISO9001 laadunhallintaa varten ja useita patentteja suihkuventtiileille, pumpuille ja lasertunnistukselle. Nämä maailmanlaajuisesti tunnustetut merkit osoittavat, että saat turvallisen, vihreän ja innovatiivisen Select Offline Wave -juotoskoneen suorituskyvyn, joka on rakennettu korkeimpien standardien mukaan.
| Tietoa ICT-yrityksestä ja -tehtaasta
Vuodesta 2012 lähtien olemme kasvaneet nopeasti täyden oman tuotekehityksen ja 12 000 m²:n huippumodernin tehtaan ansiosta. Kahdeksankymmentäyhdeksän tiimin jäsentä – mukaan lukien 20 insinööriä – ja kahdeksan sivukonttoria palvelevat yli 1 600 asiakasta 72 maassa. Tiukka tarkastus ja täydelliset laatujärjestelmät tukevat jokaista valikoivaa juotosaaltokonetta, kun taas todelliset avaimet käteen -ratkaisut – suunnittelu, laitteet, koulutus, optimointi – auttavat elektroniikkavalmistajia maailmanlaajuisesti hallitsemaan Select Offline Wave -juotoskonetta.
