ICT-GV330
I.C.T
| Määrä: | |
|---|---|
| Korkean lujan giljotiinipiirilevyn irrotusratkaisu
Guillotine Type PCB V-leikkauskone on suunniteltu PCB-paneelien tarkkaan erottamiseen käyttämällä pystysuoraa leikkausmenetelmää ennalta uurrettuja V-uria pitkin. Tämä rakenne käyttää tasaista alaspäin suuntautuvaa voimaa, mikä auttaa lautoja halkeilemaan siististi ilman taipumista tai vääntymistä. Sitä käytetään yleisesti SMT- tai kokoonpanoprosessien jälkeen, kun levyn lujuus ja reunan laatu ovat kriittisiä. Jäykän rungon ja ohjatun terän liikkeen ansiosta kone tukee erilaisia piirilevypaksuuksia ja -materiaaleja. Guillotine Type PCB V-leikkauskone sopii tehtaille, jotka vaativat vakaata, toistettavaa paneelien purkamista keskisuurissa ja suurissa tuotantoympäristöissä.
Toiminnan ja sovelluksen yleiskuvaus:
Piirilevyn irrotus muuntaa suuret paneelit yksittäisiksi levyiksi ennen testausta ja lopullista kokoonpanoa;
Konetta käytetään laajalti LED-valaistuksessa, tehoelektroniikassa ja teollisuuden ohjaustuotteissa;
Se tukee V-leikkauserottelua, kun vaaditaan suurta lujuutta ja puhtaita reunoja.
| Ominaisuus

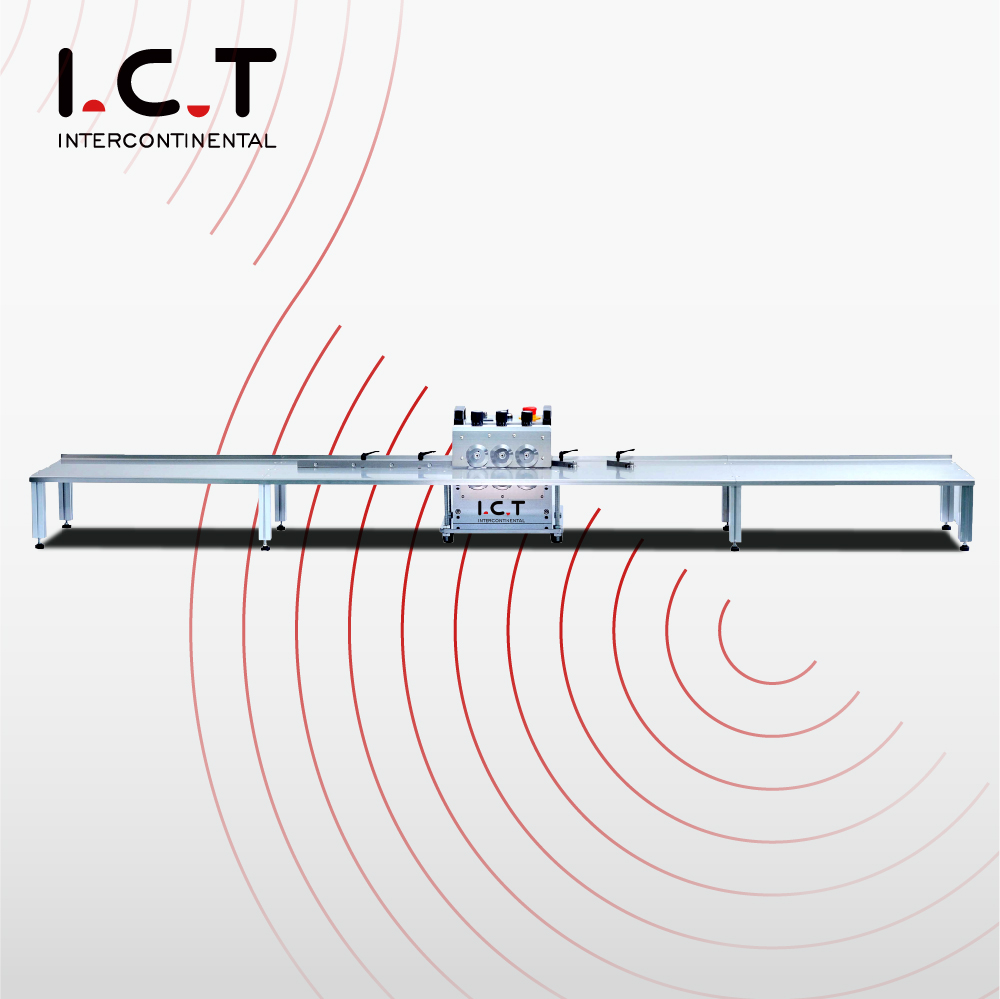

Multi-Blades LED-erotin
Multi-Blades LED Separator on suunniteltu pitkien ja kapeiden PCB-paneelien suoraviivaiseen irrotukseen. Käyttämällä useita pyöreitä teriä, jotka on sijoitettu laudan ylä- ja alapuolelle, leikkausvoima jakautuu tasaisesti, mikä vähentää mekaanista rasitusta erotuksen aikana. Tämä rakenne on erityisen tehokas LED-sovelluksissa, joissa komponentit sijoitetaan lähelle reunaa. Sitä käytetään usein PCB Cutter Led -leikkauskoneena kevyille tanko- ja nauhatuotteille. Säädettävä teräväli sallii koneen käsitellä eri levyleveyksiä, kun taas sen yksinkertainen mekaaninen rakenne varmistaa vakaan suorituskyvyn ja helpon huollon jatkuvassa LED-tuotannossa.
Giljotiinityyppinen V-leikkauskone
Guillotine Type V-Cut Machine käyttää pystysuoraa terää, joka puristuu suoraan alas V-uraa pitkin, mikä tekee siitä ihanteellisen paksuille piirilevyille ja syville uurrelinjoille. Tämä rakenne estää sivuttaisliikkeen ja pitää levyn tukevasti tuettuina leikkauksen aikana. Guillotine Type PCB V-cut Machine -perheen ydinosana se tarjoaa vahvan leikkaustehon puhtailla, suorilla reunoilla. Kone valitaan yleisesti leikkauskoneen piirilevyratkaisuksi teholevyille ja teollisuuselektroniikkaan, joissa vaaditaan suurta mekaanista lujuutta. Säädettävien parametrien ansiosta se mukautuu erilaisiin materiaaleihin säilyttäen samalla tasaisen laadun.
Move-Blade (liukuva) V-leikkauskone
Move-Blade V-Cut Machine erottaa piirilevyt liu'uttamalla terää tasaisesti V-leikkauslinjaa pitkin sen sijaan, että leikkaat yhdellä painalluksella. Tämä menetelmä vähentää äkillisiä iskuja ja auttaa suojaamaan herkkiä juotosliitoksia. Se soveltuu sekatuotelinjoille ja levyille, joilla on pidemmät leikkauspolut. Monet tehtaat käyttävät sitä PCB-automaattisena V-Cut-koneena, kun joustavuus ja vähärasitus ovat tärkeitä. Liukuliike pidentää myös terän käyttöikää ja tarjoaa vakaampia tuloksia monipuolisissa piirilevyrakenteissa, jotka muuttuvat usein päivittäisessä tuotannossa.
| Erittely
| Parametrikäsikirja | Yksiteräinen V-leikkauskone | Moniteräinen LED-erotin | giljotiinityyppi V-leikkauskone | Siirrä-teräinen (liukuva) V-leikkauskone | Moniryhmäteräinen PCB V-leikkauskone |
|---|---|---|---|---|---|
| Toiminnan tyyppi | Manuaalinen (käsin liukuva) | Manuaalinen (käsityöntö) | Manuaalinen (pneumaattinen jalkakytkin) | Manuaalinen (säädettävä liuku) | Manuaalinen (monen ryhmän työntö) |
| Terän asetukset | 1 pyöreä + 1 suora terä | 6 pyöreää terää (3 ryhmää ylhäältä/alhaalta) | Yksi suora giljotiiniterä | 1 pyöreä + 1 suora (säädettävä rako) | Useita ryhmiä pyöreitä teriä (muokattu moniveitsi) |
| PCB:n pituus | 0-350 mm | Rajoittamaton (1,2 m / 2,4 m alustalla) | 0-330 mm | 0–350 mm (tyypillinen) | Rajoittamaton tai erittäin pitkä (alustasta riippuvainen) |
| Piirilevyn paksuus | 0,8-5 mm | 0,2-5 mm | 0,3-5 mm | 0,8-5 mm | 0,2–5 mm (tyypillinen moniryhmälle) |
| Leikkausmenetelmä | Yksittäinen liuku | 3-vaiheinen (40 % + 40 % + 20 %) | Yhden laukauksen leikkaus alaspäin | Kertakierros säädettävällä syvyydellä | Moniryhmäleikkaus |
| Paras sovellus | Yleiset piirilevyt, prototyypit, keskimääräinen tilavuus | Pitkät LED-nauhat, alumiiniset piirilevyt, suuritehoiset LED-valot | FR4-levyt, puhtaat/pölyttömät reunat | Sekakomponentit, joustava V-syvyys | Erittäin pitkät tai leveät PCB:t, tehokas erotus |
| SMT-linjan laiteluettelo
ICT kokoaa täydelliset SMT-linjat, jotka yhdistävät kuormaajat, tulostimet, kiinnittimet, reflow-uunit, AOI-yksiköt, kuljettimet ja alumiiniset PCB-leikkuukoneen osat yhdeksi toimivaksi järjestelmäksi. Kaikki osuu kohdalleen. Kun tilaa on vähän, U-muotoiset pohjaratkaisut käyttävät lattiaa hyvin ilman virtausta menettämättä. Koko kokoonpano lisää tehoa, vähentää virheitä ja tarjoaa tasaisen laadun autojen osiin, LED-tuotteisiin ja päivittäiseen elektroniikkaan. Asiakkaat saavat apua alusta loppuun – linjan suunnittelussa, asennuksessa ja virittämisessä niin, että tuotanto sujuu sujuvasti ja vahvasti ensimmäisestä päivästä lähtien.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| SMT -linja | Avaimet käteen -periaatteella Täysautomaattinen SMT-kokoonpanolinja |
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Asiakkaan menestysvideo
Vuonna 2025 ICT-insinööri tuki erästä autoelektroniikkavalmistajaa Uzbekistanissa, joka osti täydellisen SMT-tuotantolinjan. Rajallisen lattiatilan vuoksi ICT suunnitteli kompaktin U:n muotoisen layoutin, joka varmisti materiaalin sujuvan kulun. Projekti sisälsi painatuksen, sijoittelun, reflow-juottamisen, tarkastuksen, paneelien purkamisen ja apulaitteet. Paikan päällä insinööri ohjasi asennusta ja koulutti käyttäjiä todellisissa tuotantoolosuhteissa. Tukijakson jälkeen asiakas käytti itsenäisesti koko linjaa säilyttäen vakaan tehon ja tuottaen tasalaatuisia moottorin ohjauskortteja.
| Palvelu ja koulutustuki
ICT tarjoaa täydellisen palvelun ja koulutustuen jokaiselle toimitetulle giljotiinityyppiselle PCB V-leikkauskoneelle. Ennen toimitusta sovellusvaatimukset tarkistetaan oikean konfiguroinnin varmistamiseksi. Asennuksen jälkeen käyttäjät saavat käytännön koulutusta, joka kattaa käyttövaiheet, turvallisuusohjeet, terän säädöt ja rutiinihuollon. Selkeä dokumentaatio ja etäopastus auttavat ratkaisemaan päivittäisiä kysymyksiä tehokkaasti. Kun tarvitaan syvempää teknistä tukea, ICT reagoi nopeasti ja vähentää seisokkeja. Tämä palvelujärjestelmä auttaa asiakkaita ymmärtämään laitteistonsa täysin ja pitämään tuotannon sujuvana pitkällä aikavälillä.
| Asiakaspalaute
Asiakkaat arvostavat usein ICT-insinöörejä käytännön kokemuksesta ja selkeistä koulutusmenetelmistä. Koneita on kehuttu vahvasta leikkaussuorituskyvystä, vakaasta toiminnasta ja luotettavista tuloksista pitkien työpäivien aikana. Monet asiakkaat kiinnittävät huomiota myös huolelliseen pakkaukseen, joka suojaa laitteita hyvin kansainvälisen kuljetuksen aikana. Kun ongelmia tai kysymyksiä ilmaantuu, nopea vastaus ja tehokkaat ratkaisut ICT:ltä luovat vahvaa luottamusta. Nämä positiiviset kokemukset rohkaisevat asiakkaita jatkamaan yhteistyötä ja laajentamaan luottavaisesti paneelien purkamiskapasiteettiaan, mukaan lukien sovellukset, kuten Led Strip Light Bar Pcb -paneelien purkaminen.
| Sertifikaatit ja standardit
Kaikki ICT-paneelien purkulaitteet valmistetaan tiukkojen laadunvalvontastandardien mukaisesti. Koneet täyttävät CE- ja RoHS-vaatimukset täyttääkseen kansainväliset turvallisuus- ja ympäristömääräykset. Tuotannonhallinta noudattaa ISO9001-laatujärjestelmää varmistaakseen johdonmukaisuuden ja luotettavuuden. Lisäksi ICT:llä on useita mekaaniseen rakenteeseen ja leikkaustekniikkaan liittyviä patentteja, mukaan lukien mallit, joita käytetään Cutting Saw Machinery For PCb -sovelluksissa. Nämä sertifikaatit heijastavat ICT:n pitkäaikaista sitoutumista turvalliseen toimintaan, vakaaseen laatuun ja jatkuvaan tekniseen innovaatioon.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on kokenut valmistaja, joka tarjoaa täydellisiä elektroniikan valmistusratkaisuja, mukaan lukien SMT-, DIP-, kokoonpano-, tarkastus- ja piirilevyjen irrotusjärjestelmät. Ammattitaitoisen suunnittelutiimin ja nykyaikaisten tuotantotilojen ansiosta ICT keskittyy käytännön konesuunnitteluun ja todellisiin tuotantotarpeisiin. Jokainen giljotiinityypin PCB V-leikkauskone kootaan, testataan ja tarkastetaan ennen toimitusta. ICT palvelee asiakkaita maailmanlaajuisesti, ja se auttaa valmistajia parantamaan tehokkuutta, varmistamaan tuotteiden laadun ja rakentamaan vakaita, pitkäaikaisia tuotantojärjestelmiä.
