T550
I.C.T
smt pcb metal coating machines
| Määrä: | |
|---|---|
| ICT PCBA Conaformal pinnoituskone
ICT pcba conaformal -pinnoituskone on uusi vertailukohta yksinkertaisille ja tehokkaille PCBA-pinnoitusprosesseille nykyaikaisessa elektroniikan valmistuksessa. Sen helppo ohjelmointi ja nopeat linjanvaihtoasetukset tuovat parhaat tulokset kaikkiin suuntiin ja vastaavat eri teollisuuden tarpeisiin. Sitä käytetään laajalti käyttövoiman, teollisuuden ohjauksen, LED-valojen, autoelektroniikan, viestinnän, instrumentoinnin, kulutuselektroniikan, elektroniikkalaitteiden, sotilaallisen ja lääketieteellisen kiehumisen aloilla. PCB-koko: 5050 ~ 450460 mm.
Ohjelmointi voi muokata mitä tahansa ruiskutusrataa, ja pääliittymä näyttää ruiskutusreitin kauniisti todentamista varten. Juoksurata voidaan peilata, ryhmitellä ja kopioida – useille tauluille sinun tarvitsee muokata vain yhtä rataa, mikä on nopeaa ja kätevää. Laske ja näytä automaattisesti tuotantotiedot, tuotos, yksittäisen tuotteen työaika jne. Luotettavana piirilevyjen tuotantolinjan päällystyskoneena se integroituu saumattomasti kaikkiin SMT-linjoihin parantaakseen tuottavuutta ja laadunvalvontaa.
| Ominaisuus

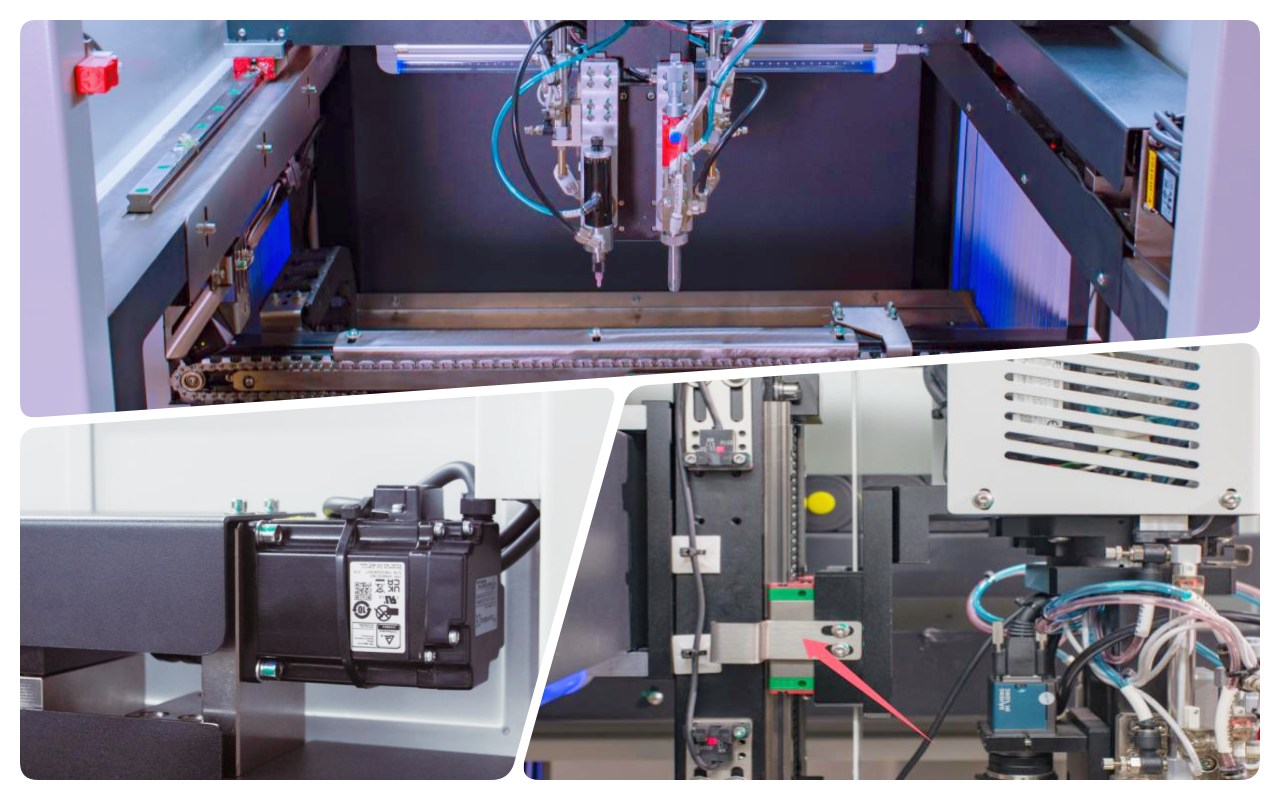

Voimansiirtojärjestelmä
PCba conaformal -pinnoituskoneen voimansiirtojärjestelmässä on erittäin luja työtaso, joka varmistaa koneen vakauden jatkuvan nopean toiminnan aikana. Se käyttää maahantuotuja servomoottoreita ja -ajureita luotettavan ja tasaisen tehonsiirron takaamiseksi. Servomoottori + liukukiskon suunnittelumoduuli varmistaa X/Y/Z-akselien liikkeiden toistettavuuden ja tarkkuuden minimaalisella poikkeamalla.
Ainutlaatuinen pölysuojarakenne varmistaa ruuvitangon ja liukukiskon puhtauden, vähentää huollon monimutkaisuutta ja estää pölyn kertymisen. Erittäin joustava säiliöketju tekee jokaisesta putkistosta ja linjasta siistin ja kauniin välttäen sotkeutumista. Tämä järjestely vähentää yleistä seisokkiaikaa, tukee 24/7-tuotantoa ja vähentää tehokkaasti pitkäaikaisia omistuskustannuksia. Piirilevyjen tuotantolinjan päällystyskoneen yhteydessä se mahdollistaa täysin tasaiset pinnoitekerrokset, mikä nostaa tuotantosaatoja jopa 15 % tarkan liikkeenohjauksen ansiosta.
Kuljetusjärjestelmä
pcba conaformal -päällystyskoneen kuljetusjärjestelmä käyttää ainutlaatuista ketjunsiirtojärjestelmää, joka estää tehokkaasti piirilevyn juuttumisen tai vaurioitumisen siirron aikana. Moottori ohjaa nopeutta ja pysähtyy tarkasti pitääkseen laudan tasaisen ja hallitun liikkeen. Sylinterin kiinnitys varmistaa, että piirilevy ei siirry koko käyttöprosessin aikana, mikä takaa turvallisen pidon.
Ohjauskiskon leveyttä voidaan säätää puoliautomaattisesti, jolloin piirilevy pääsee sisään ja poistumaan vapaasti ilman manuaalisia häiriöitä. Ketjuilla ja profiileilla suunniteltu kisko voi myös kantaa raskasta piirilevyä ilman muodonmuutoksia pitkäaikaisessa käytössä. Tämä lisää kokonaiskapasiteettia 25 % ja vähentää merkittävästi tuotantovirheiden määrää. Se integroituu vaivattomasti ylävirran ja loppupään purkulaitteiden kanssa piirilevyjen tuotantolinjan päällystyskoneen kokoonpanoon. Työkaluttomat säädöt ja tukokseton toiminta sopivat täydellisesti sekoitettuihin ympäristöihin. Mukana turvaanturit takaavat nolla tapaturmaa ja kuljettajan mielenrauhan.

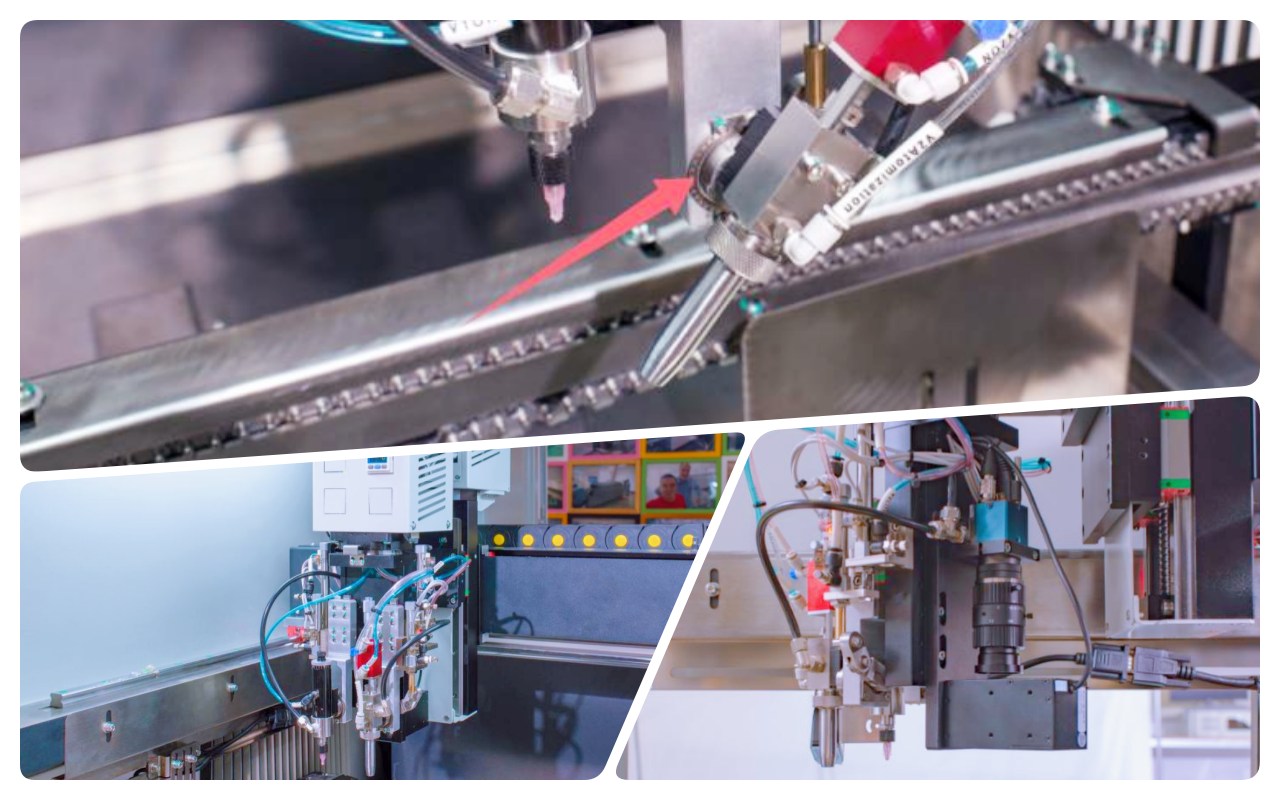

Päällystysjärjestelmä
PCba conaformal -pinnoituskoneen yleisiin ominaisuuksiin kuuluu tuotu tarkkuusilmanpaineensäädin, joka on varustettu digitaalisella painemittarilla tasaisen ja tarkan ruiskutuksen ohjaamiseksi. Humanisoitu ohjauspaneeli on suunniteltu parantamaan käyttäjien työn tehokkuutta tarjoamalla intuitiivisia kuvakkeita ja nopean pääsyn.
Kuljetinkisko on karkaistu ja varustettu ruostumattomasta teräksestä valmistetuilla kulutusta kestävillä nauhoilla, jotka pidentävät kiskon käyttöikää merkittävästi. Kiskon leveyden säätö käyttää synkronista hihnansiirtomekanismia, joka varmistaa tarkan kiskokuljetuksen ja luotettavan laudan käsittelyn. Itsenäinen puhtaasta teräksestä valmistettu portaali parantaa telakoneen yleistä vakautta ja kestää ulkoista tärinää. Asenna ilmaverhot sisään- ja uloskäyntiin välttääksesi kaasuvuodot ja parantaaksesi työpajaympäristöä ylläpitämällä puhtaampaa ilmaa. Nämä elementit yhdessä tarjoavat monipuolisen ja tarkan suorituskyvyn piirilevyjen tuotantolinjan päällystyskoneessa.

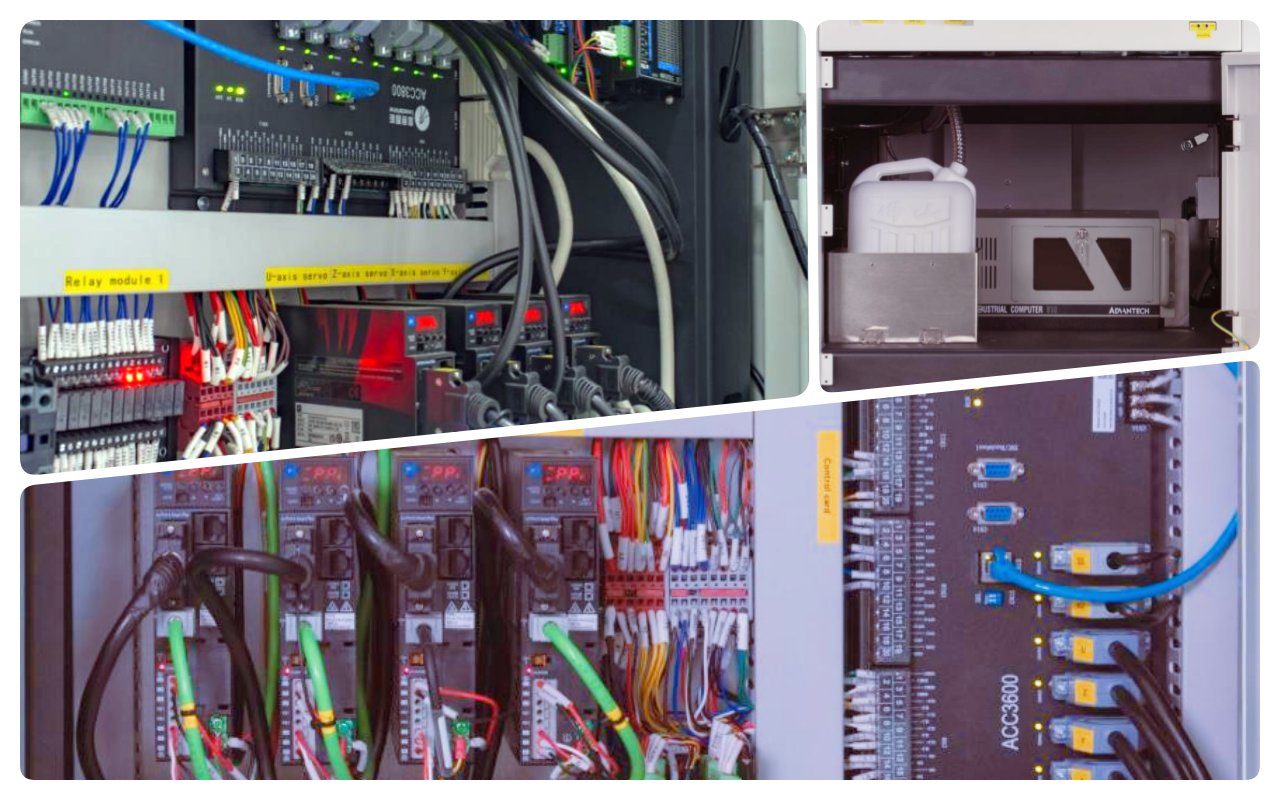

Hallintajärjestelmä
PCba conaformal -päällystyskoneen ohjausjärjestelmä käyttää kohtuullista asettelua standardoiduilla merkinnöillä, mikä tekee tarkastuksesta ja ylläpidosta helppoa ja yksinkertaista teknikoille. Erittäin tarkat servo-ohjauskomponentit takaavat vakaan toiminnan myös vaihtelevissa kuormissa ja olosuhteissa.
Lämmönpoistorakenne käyttää ilman konvektiojäähdytystä ylikuumenemisen estämiseksi pitkien ajon aikana. PC+ohjauskorttitila parantaa huomattavasti järjestelmän vakautta ja vikasietoisuutta sähköongelmia vastaan. Reaaliaikainen seuranta voidaan integroida MES:iin tietopohjaisen oivalluksen ja jäljitettävyyden takaamiseksi. Tämä pitää virheprosentin alle 0,5 % piirilevyjen tuotantolinjan pinnoituskoneen vaativissa sovelluksissa.
Etävianmääritysominaisuudet säästävät arvokasta diagnostiikkaan kuluvaa aikaa. Se saavuttaa täydellisen koordinaation venttiilien ja lamppujen välillä yhtenäisen IP67-tason suojauksen saavuttamiseksi. Lisäksi energiatehokas rakenne säästää jopa 20 % tehoa perinteisiin järjestelmiin verrattuna.

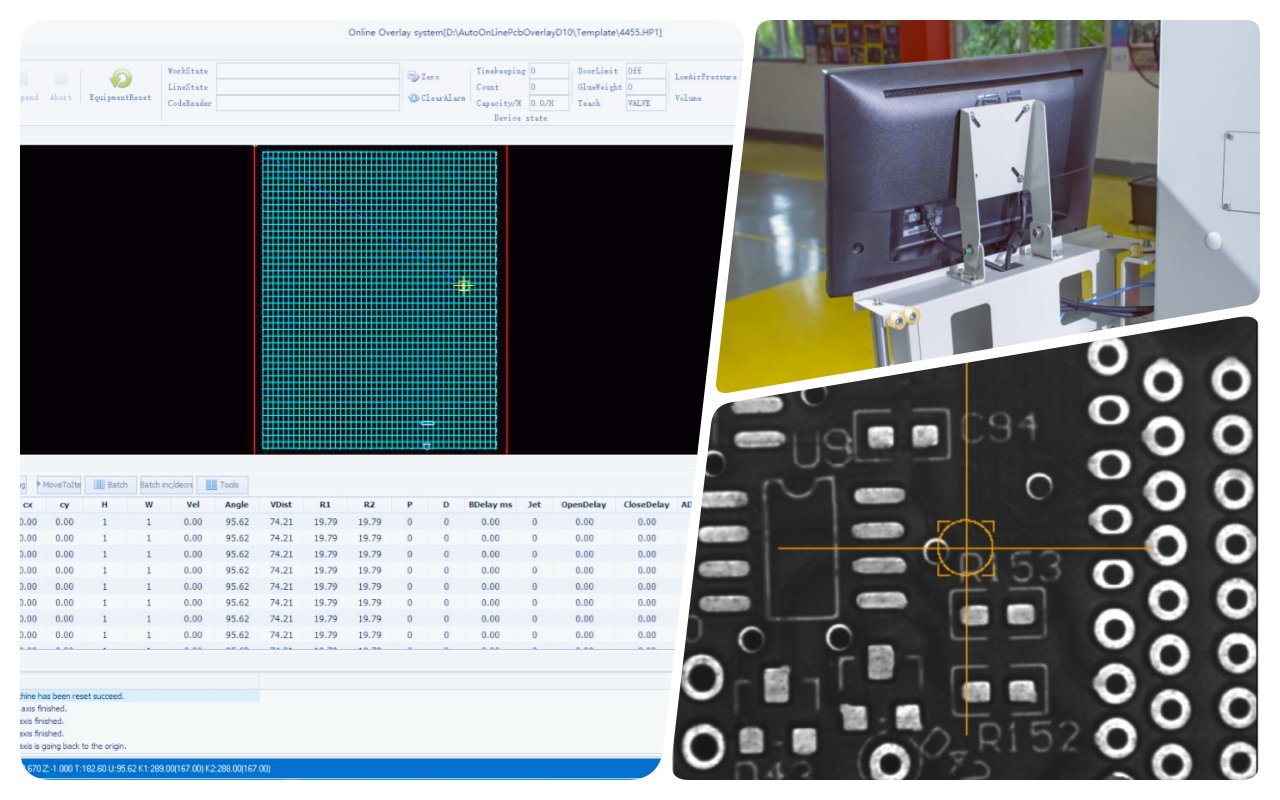

Käyttöjärjestelmä
PCba conaformal -pinnoituskoneen käyttöjärjestelmä mahdollistaa uuden ohjelman ohjaamisen alle 10 minuutissa ja vaihtamisen alle 2 minuutissa tutun Windows 10 -alustan pohjalta. Käyttäjäystävällinen ohjelmisto sisältää opetus- ja navigointitoiminnot, jotka ohjaavat käyttäjiä askel askeleelta. Reaaliaikainen työskentelypolun näyttö tekee käytöstä yksinkertaista ja intuitiivista, mikä vähentää arvailua.
CCD-näkö on saatavana lisävarusteena paikannustarkkuuden parantamiseksi. Ohjausalusta on säädettävä ja se mukautuu joustavasti eri kuljettajien pituuksiin ja mieltymyksiin minimoiden väsymyksen. Tämä lyhentää koulutusjakson yhteen vuoroon jopa uusille piirilevyjen tuotantolinjan päällystyskoneympäristössä oleville. Monikielinen tuki ja sisäänrakennetut video-opetusohjelmat varmistavat käytettävyyden maailmanlaajuisille tiimeille. Kosketusnäytön käyttöliittymä minimoi edelleen toimintavirheet tehokkaasti.

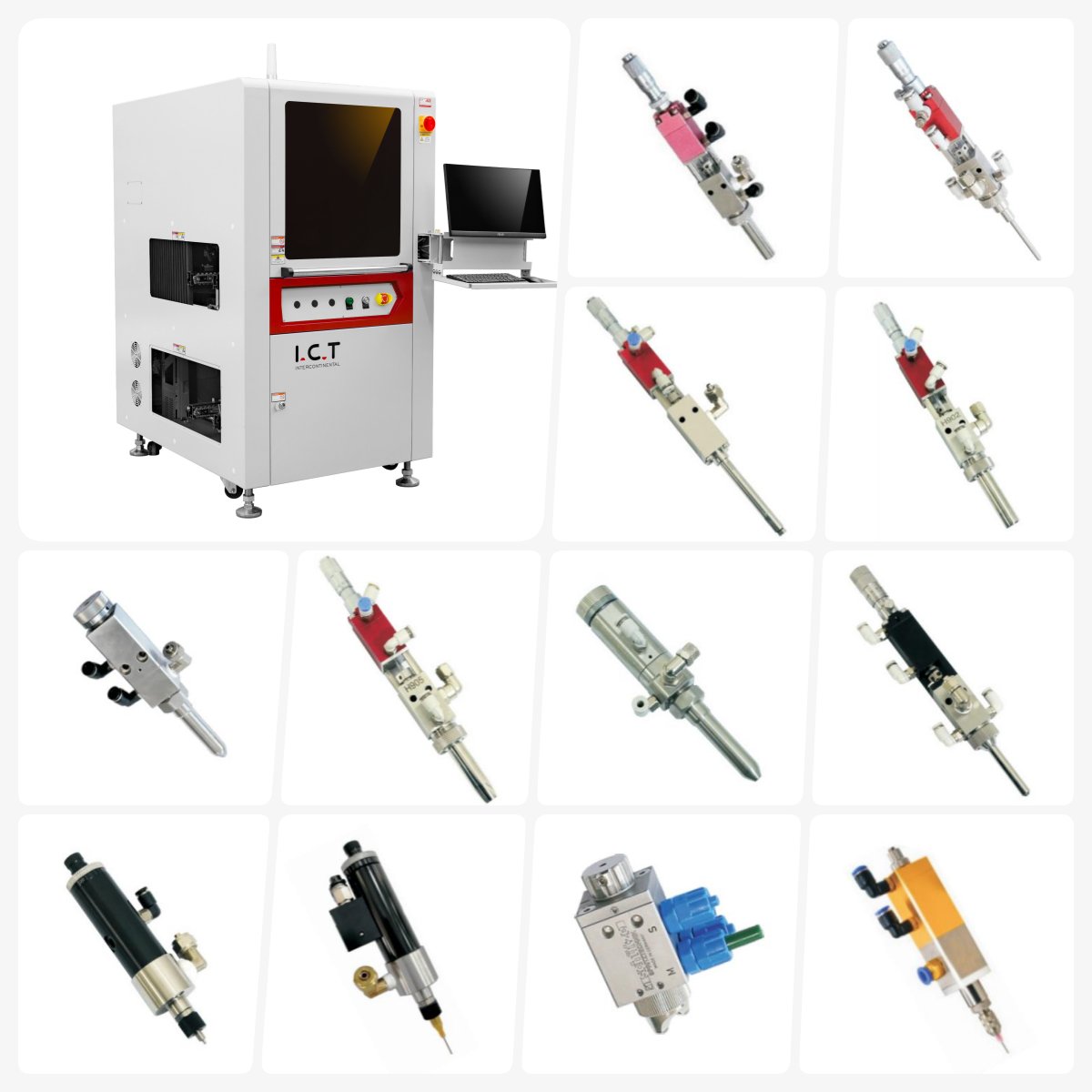

Edistyksellinen kaksiventtiilinen pinnoitusjärjestelmä
pcba conaformal -päällystyskoneen pinnoitusjärjestelmä käyttää kaksoisventtiilirakennetta, joka soveltuu monimutkaisempiin PCBA:hin ja erilaisiin joustavuutta vaativiin sovellutusskenaarioihin. Modulaarinen rakenne mahdollistaa erilaisten venttiilirunkojen nopean vaihdon eri tuotteille alle 2 minuutissa. Valinnainen U-akseli ja kallistus tekevät päällystämisestä helppoa jopa monimutkaisissa PCBA-muodoissa, joissa on vaikeapääsyisiä alueita.
Sisäänrakennettu UV-lamppu intuitiiviseen visuaaliseen työskentelytilaan käytön aikana. CCD-näkö on vaihtoehto alimillimetrin tarkkuudelle. Erityisiä venttiilejä ovat H-808 hienojakoisia pisteitä varten pienissä osissa, joissa ylisumutus on alhainen, H-818 leveille tuuletinkalvoille suuremmille alueille ja H-828 korkeavirtauksisille paksuille kerroksille. Tämä vähentää materiaalihukkaa 20-30 % ja tukee tehokkaasti vähän VOC-materiaaleja. Se tarjoaa yhtenäisen IP67-tason suojauksen piirilevyjen tuotantolinjan päällystyskoneeseen parantaakseen tuotteen luotettavuutta.
| Erittely
| Valikoivat konformaaliset pinnoituskoneet | ||||
| Malli | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Venttiilien lukumäärä | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 2 pää) | 4 (sumutusventtiili 2 pää, tarkkuusventtiili 2 pää) |
| Valvontamenetelmä | PC + Motion Control Card | |||
| Karojen lukumäärä | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Piirilevykoko | 50*50 ~ 450*460mm | |||
| Karan käyttö | Tuotu servomoottori+palloruuvimoduuli | |||
| Venttiilien automaattinen puhdistus | 5L painesäiliöllä | |||
| Virtalähde | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Ulottuvuus | L910*W1600*H1700mm | |||
| Nettopaino | 1000kg | |||

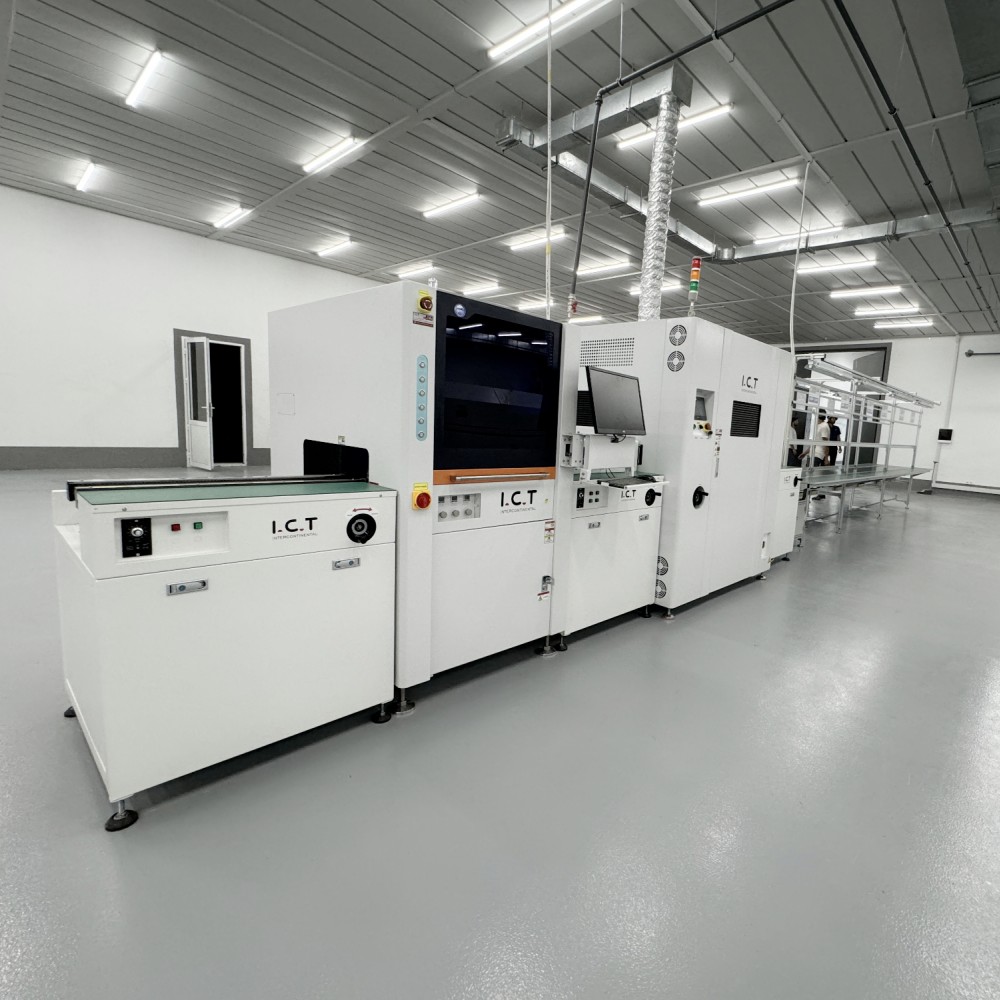

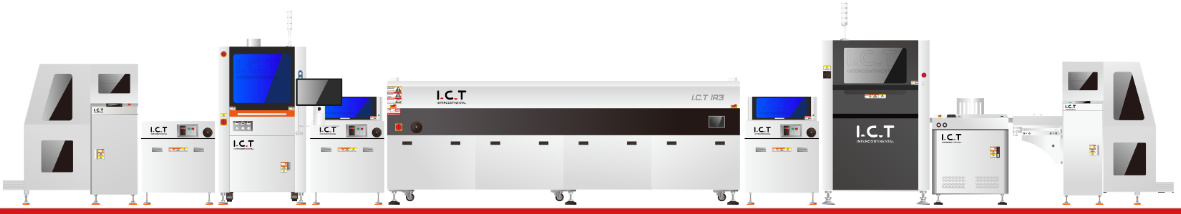

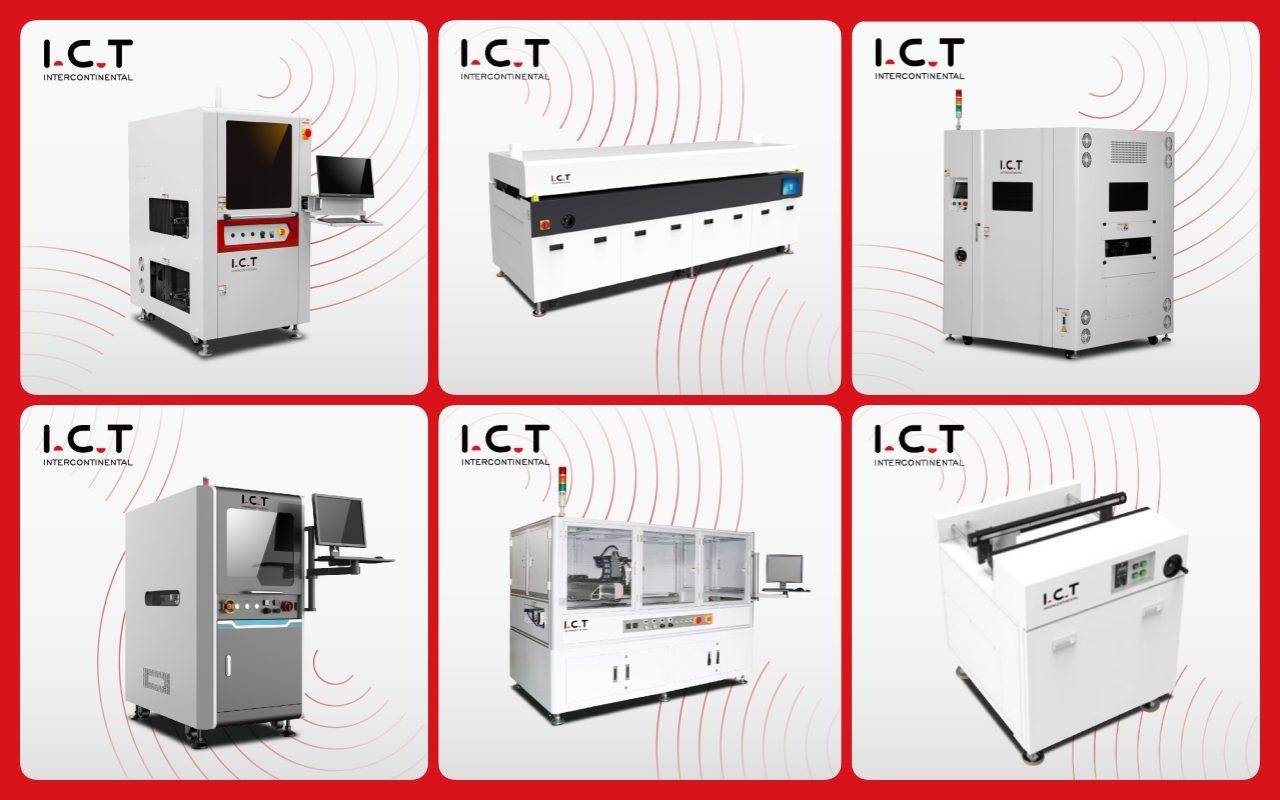

| Päällystyslinjan varusteluettelo
PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo
The European Journey of ICT Engineer - SMT Solution for Automotive Electronics,' kokenut insinöörimme matkustaa johtavan eurooppalaisen autoelektroniikkaan, erityisesti autojen kojelaudoihin erikoistuneen asiakkaan luo. Asiakas osti täydellisen PCBA-pinnoituslinjan, joka sisältää pcba conaformal -pinnoituskoneen sekä PCB-lataimen, UV-kovetusuunin ja lisälaitteiden sekä piirilevyjen peittämispuskurin ja OI-valikon. NG/OK-purkukone täydelliseen laadunvalvontaan Insinööri suorittaa perusteellisen asennuksen, tarkan virityksen ja yksityiskohtaisen koulutuksen koetuotantovaiheessa, jotta saadaan aikaan sujuva ja laadukas käynnistys mahdollisimman lyhyessä ajassa. sovelluksia.
| Palvelut ja koulutus
ICT tarjoaa täydelliset asennus-, virheenkorjaus- ja jatkuvat huoltopalvelut pcba conaformal -pinnoituskoneelle pitkän aikavälin suorituskyvyn varmistamiseksi. Tiimimme tarjoaa kattavia koulutusohjelmia, jotka kattavat ohjelmoinnin, päivittäisen käytön, siivousrutiinit ja yleiset vianetsinnän – saatavilla paikan päällä tai etäistuntojen kautta. Toimitamme nopeat vastaukset kaikkiin tuotantoongelmiin asiantuntevan tuen avulla.
Paikan päällä oleva apu takaa sujuvan koetuotannon ja minimaaliset häiriöt. Etäapu on aina tavoitettavissa videon tai puhelimen välityksellä. Varaosat ovat helposti varastossa heti saatavuutta varten. Säännölliset auditoinnit ja prosessin optimointi auttavat maksimoimaan piirilevyjen tuotantolinjan pinnoituskoneen tehokkuuden. Kertauskurssit pitävät henkilöstösi ajan tasalla ja sertifioituna. Päivitämme myös uusia pinnoitemateriaaleja tarpeen mukaan. Tämä lähestymistapa takaa alle 1 %:n seisokkiajan ja korkean sijoitetun pääoman tuoton 72 maassa maailmanlaajuisesti.
| Mitä asiakkaat sanovat
Asiakkaat ylistävät jatkuvasti ammattitaitoisia insinöörejämme heidän ammatillisesta asiantuntemuksestaan, nopeasta asiantuntija-avusta ja potilaskoulutuksista, joita tarjotaan eurooppalaisten käyntien aikana. He kiittävät pcba conaformal -pinnoituskonetta tasaisten, virheettömien ruiskukerrosten ja vaikuttavan nopeuden tuottamisesta monimutkaisille autolevyille. Turvallinen ja harkittu pakkaustapa varmistaa, että laitteet saapuvat joka kerta täydellisessä kunnossa.
Nopea vastauksemme kysymyksiin ja ongelmiin helpottaa huolenaiheita nopeasti. Se nostaa merkittävästi kokonaistuotantoa ja laatustandardeja. Monet korostavat keskeisinä vahvuuksina luotettavaa kuljetusta, kestävää rakennetta ja tehokasta venttiilinvaihtoa. Asiakkaat huomauttavat piirilevyjen tuotantolinjan päällystyskoneen osalta, kuinka se ylittää odotukset tarkkuudessa, jätteen vähentämisessä ja olemassa oleviin linjoihin integroinnin helppoudessa.
| Sertifikaatit ja standardit
PCba conaformal -pinnoituskoneella on ylpeänä CE turvallisuusvaatimusten noudattamisesta, RoHS ympäristöystävällisyydestä ja ISO9001 kattavista laadunhallintajärjestelmistä. Meillä on useita patentteja, jotka kattavat innovatiiviset ominaisuudet, kuten modulaariset venttiilirakenteet ja edistyneet reitinmuokkausohjelmistot.
Jokaiselle yksikölle suoritetaan tiukat sisäiset testit, jotta voidaan varmistaa turvalliset, vihreät ja huippuluokan tuotteet, jotka täyttävät maailmanlaajuiset standardit. Nämä sertifioinnit vahvistavat horjumattoman sitoutumisemme huippuosaamiseen ja luotettavuuteen piirilevyjen tuotantolinjojen pinnoituskoneiden alalla, mikä antaa asiakkaille täydellisen luottamuksen säädösten noudattamiseen ja tuotteiden suorituskykyyn maailmanlaajuisesti.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT harjoittaa omaa tutkimusta ja kehitystä täyden tuotantokapasiteetin ohella työllistäen 89 omistautunutta työntekijää tilavassa 12 000 m²:n tiloissa. Olemme kasvaneet nopeasti perustamisemme jälkeen vuonna 2012 ja palvelemme nyt yli 1 600 tyytyväistä asiakasta 72 maassa kattavilla yhden luukun SMT-ratkaisuilla.
Tehtaamme toteuttavat tiukkoja laaduntunnistusprosesseja ja vankkoja tuotteiden laadunhallintajärjestelmiä varmistaakseen johdonmukaisuuden ja huippuosaamisen. Katamme laajan valikoiman alueita, mukaan lukien SMT, pinnoitus ja globaali elektroniikan valmistustuki. Globalisaatiostrategioiden ja paikallisten palvelujen yhdistelmä antaa meille mahdollisuuden tarjota räätälöityjä, tehokkaita ratkaisuja, jotka edistävät asiakkaan menestystä piirilevyjen tuotantolinjan päällystyskoneissa ja sen ulkopuolella.
