T550+IR4+Convryor
I.C.T
smt pcb metal coating machines
| Määrä: | |
|---|---|
| ICT PCB Double Digital Coating Machine
ICT PCB -kaksoisdigitaalinen päällystyskone johtaa yksinkertaiseen, tehokkaaseen PCBA-suojaukseen kaksoisdigitaalisen ohjauksen avulla. Se tarjoaa helpon ohjelmoinnin ja nopeat rivinvaihdot huipputulosten saavuttamiseksi. Tämä päällystyskone, joka annostelee smt-levyjä PCB-LED-levyille, tukee levyjä 50x50-450x460mm, X=450mm, Y=450mm, Z=100mm liikkeillä. Operaattorit suunnittelevat minkä tahansa lentoradan; käyttöliittymä näyttää polut selkeästi. Usean levyn peilaus, ryhmittely tai kopiointi vaatii yhden muokkauksen. Automaattinen seuranta näyttää tuotoksen, ajat ja mittarit. Käyttövoimassa, teollisissa ohjauksissa, LEDissä, autoissa, viestinnässä, kuluttajalaitteissa, armeijassa, lääketieteen aloilla käytetty PCB-kaksoisdigitaalinen pinnoituskone täyttää tarpeet korkealla tuottavuudella. Se vähentää jätettä, parantaa turvallisuutta ilmaverhojen avulla, integroituu SMT-linjoihin.
| Ominaisuus
Voimansiirtojärjestelmä
PCB-kaksoisdigitaalipäällystyskoneen siirtojärjestelmä käyttää lujaa alustaa vakauden takaamiseksi. Tuodut servomoottorit/ajurit varmistavat tehon. Servo-liukukisko antaa X/Y/Z toistettavuuden/tarkkuuden. Pölysuoja suojaa ruuvia/kiskoja, mikä helpottaa huoltoa. Säiliöketjut ohjaavat putkistot siististi. Tämä vähentää seisokkeja, tukee 24/7-ajoja ja alentaa kustannuksia. Päällystyskoneessa, joka annostelee smt for pcb led, se mahdollistaa tasaiset kerrokset nostaen saantoa 15%. Luotettava vaativissa kokoonpanoissa.
Kuljetusjärjestelmä
PCB-kaksoisdigitaalipäällystyskoneen kuljetusjärjestelmässä on ainutlaatuinen ketju tarttumisen estämiseksi. Moottori ohjaa nopeutta/pysähdystä tarkasti. Sylinterikiinnitys kiinnittää levyt. Puoliautomaattinen kiskon leveys helpottaa sisään-/ulostuloa. Vahvistetut ketjut/profiilit kestävät raskaita kuormia ilman muodonmuutoksia. Nostaa läpimenoa 25%, leikkaa vikoja. Yhdistetään kuormaajiin/purkajiin pinnoituskoneessa, joka annostelee smt for pcb led. Muutokset ilman työkaluja, ilman tukoksia korkeaan sekoitukseen. Turvaanturit takaavat nolla tapaturmaa.
Päällystysjärjestelmä
PCB-kaksoisdigitaalipäällystyskoneen ohjausjärjestelmässä on looginen asettelu/tarrat tarkastusten helpottamiseksi. Erittäin tarkat servot takaavat vakaan toiminnan. Konvektiojäähdytys estää lämpöongelmia. PC-levytila lisää luotettavuutta. Reaaliaikainen seuranta integroi MES:n. Vähentää alle 0,5 %:n virheitä smt:n pcb ledille annostelukoneessa. Vianetsintä etänä lyhentää aikaa. Koordinoi lamput/venttiilit IP67:lle. Säästää 20% tehoa.
Hallintajärjestelmä
Piirilevyn kaksoisdigitaalipäällystyskoneen käyttöjärjestelmä ohjelmoituu <10 minuutissa, vaihtuu <2 min Windows 10:ssä. Ohjelmisto opettaa/navigoidaan aloittelijoille. Reaaliaikainen polkunäkymä yksinkertaistaa. Valinnainen CCD tarkkuutta varten. Säädettävä alusta vähentää väsymystä 30 %. Lyhentää koulutusta yhteen vuoroon pinnoituskoneen annostelussa smt for pcb led. Monikieliset opetusohjelmat maailmanlaajuiseen käyttöön. Kosketusnäyttö minimoi virheet.
Käyttöjärjestelmä
PCB-kaksoisdigitaalipinnoituskoneen yleiset ominaisuudet: tarkkuussäädin/digitaalinen mittari ruiskulle. Humanisoitu paneeli nopeuttaa työtä. Karkaistut kiskot/ruostumattomat nauhat kestävät 50 000+ tuntia. Hihnakäytön säädöt. Teräspukki kestää tärinää. Ilmaverhot parantavat ilmaa 40 %. Rajoittamaton lentorata / visuaalinen esikatselu. Monityökalu säästää 70 % asennuksesta. Automaattinen kirjaus OEE. Monipuolinen tarkkuus pinnoituskoneen annostelussa smt for pcb led.
Edistyksellinen kaksiventtiilinen pinnoitusjärjestelmä
PCB-kaksoisdigitaalipinnoituskoneen venttiilijärjestelmä käyttää kaksoisventtiilejä monimutkaisiin skenaarioihin. Modulaariset vaihdot <2 min. H-808 sumuttaa hienoja pisteitä (<50 mikronia) LED-osille/vähän yliruiskutusta varten. H-818 tuulettimet 200mm nopeudella 500mm/s autoihin. H-828 virtaa 10 ml/min paksuus tehoa varten. U-akselin 360°/45° kallistus päästää varjoihin. UV-lamppu tarkistaa; CCD ±0,05 mm. Hukkaa 20-30 %, alhainen VOC. IP67 pinnoituskoneen annostelussa smt:lle PCB ledille.
| Erittely
| Valikoivat konformaaliset pinnoituskoneet | ||||
| Malli | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Venttiilien lukumäärä | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 2 pää) | 4 (sumutusventtiili 2 pää, tarkkuusventtiili 2 pää) |
| Valvontamenetelmä | PC + Motion Control Card | |||
| Karojen lukumäärä | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Piirilevykoko | 50*50 ~ 450*460mm | |||
| Karan käyttö | Tuotu servomoottori+palloruuvimoduuli | |||
| Venttiilien automaattinen puhdistus | 5L painesäiliöllä | |||
| Virtalähde | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Ulottuvuus | L910*W1600*H1700mm | |||
| Nettopaino | 1000kg | |||
| Päällystyslinjan varusteluettelo

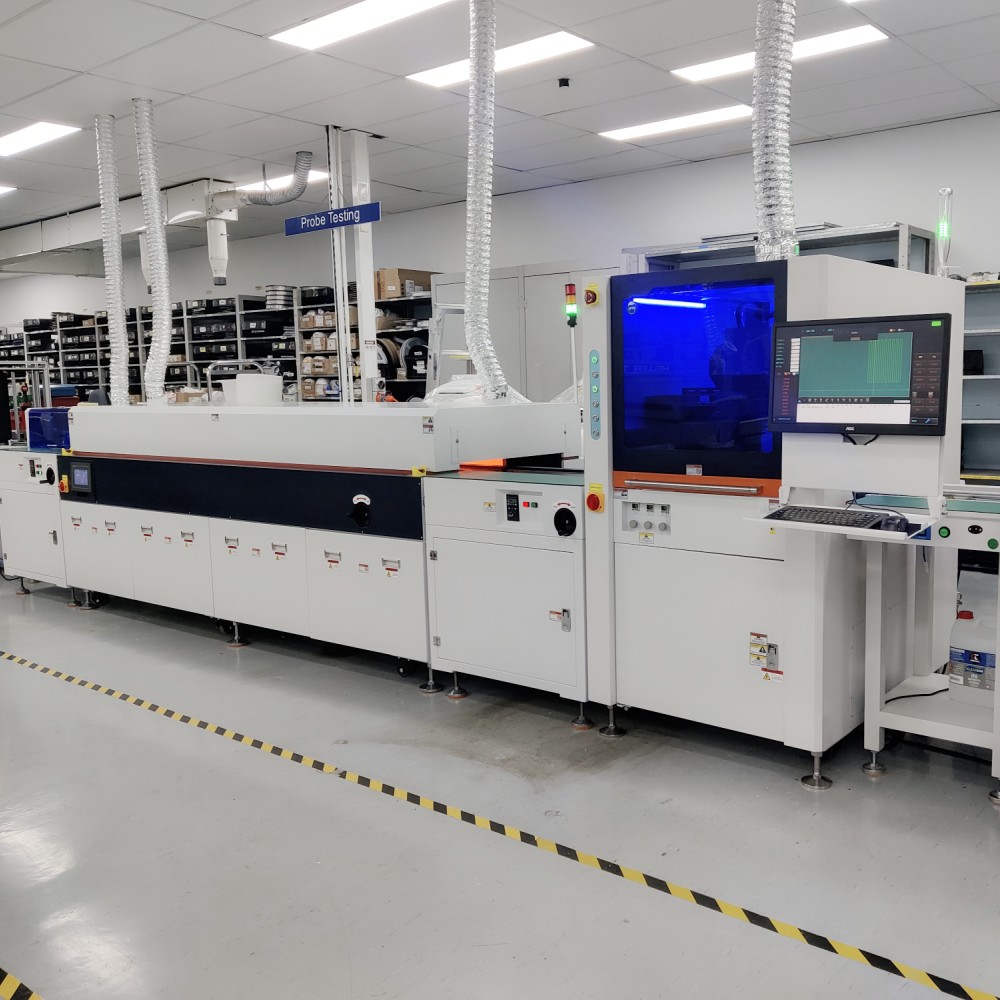

PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo
Videolla insinöörimme vierailee eurooppalaisen kojelautavalmistajan luona. He saivat täyden valikoiman PCB-kaksoisdigitaalipäällystyskoneella, kuormaimella, UV-uunilla, purkulaitteella, aaltojuotuksella, AOI:lla. Hän asentaa, suorittaa virheenkorjauksen. Junien käyttö/huolto. Kokeilut ratkaisevat ongelmat, säädä 25 % tehokkuutta. Nollavika käynnistys. Näyttää tarkan annostelun, UV-tarkastuksen, integroinnin pinnoituskoneen annostelussa smt for pcb led autoille.
| Palvelut ja koulutus
ICT asentaa / ottaa käyttöön / huoltaa PCB-kaksoisdigitaalipäällystyskonetta. Käytännölliset koulutusohjelmat UV-optimointi/-huolto – paikan päällä/virtuaali. 24/7 kaukosäädin AR:n kautta. Globaalit osat <48h. Tarkastukset optimoidaan päällystyskoneen annostelulle smt for pcb led. Kertauskurssit todistavat. Päivittää uusia materiaaleja. Nolla riskiä, <1 % seisokkiaika, ROI-takuu. 72 maan kumppanuus.
| Mitä asiakkaat sanovat
Asiakkaat ylistävät insinöörin UV-asennusta / nopeita korjauksia Euroopassa. PCB-kaksoisdigitaalinen päällystyskone yhtenäinen kojelaudoissa, 99,9 %:n saanto. Pakkaus kestää lähetyksen. Alle 12 tunnin vastaukset estävät pysähdyksiä. Modulaarisuusleikkaukset muuttuvat 80 %, suorituskyky kasvaa. 'Paras päällystyskone, joka annostelee smt:tä PCB-LED:lle – luotettava,', sanoo johtaja. Pidentää käyttöikää värähtelyissä.
| Sertifikaatit ja standardit
PCB-kaksoisdigitaalinen pinnoituskone täyttää CE, RoHS, ISO9001. Patentit venttiileille/editointi. 72h sisäänpoltto, testit, validointi. IPC-A-610, jäljitettävyys. Tarkastaa <0,1 % viat. Varmistaa turvallisen ja kestävän pinnoituskoneen annostelussa smt for pcb led auto/lääketieteessä. Vähentää riskejä.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT-t&k/tuotanto 12 000 m² vuodesta 2012. 89 työntekijää / 20 insinööriä, 30 miljoonaa dollaria, 8 konttoria. Yli 1 600 asiakasta / 72 maata, 0-1 SMT-ratkaisua. ISO-prosessit, 100 % tarkastus, puhdastila. Globalisaatio/lokalisaatio tueksi. Ristiarvo, 98 %:n käyttöaika pinnoituskoneessa, joka annostelee smt for pcb led.
