Suomalainen  |
ICT-T550
I.C.T
conformal coating machine
| Määrä: | |
|---|---|
| ICT Conformal Coating Machine Yleiskatsaus
ICT Conformal Coating Machine asettaa uuden standardin yksinkertaiselle PCBA-suojaukselle. Siinä on helppo ohjelmointi ja nopeat rivinvaihdot parhaan tuloksen saavuttamiseksi. Tämä PCB-suihkupäällystyskone toimii 50x50-450x460mm levyjen kanssa. Se liikkuu alueilla X=450mm, Y=450mm, Z=100mm. Käyttäjät voivat muokata mitä tahansa ruiskutusreittiä helposti. Käyttöliittymä näyttää polut selkeästi. Se peilaa, ryhmittelee tai kopioi raidat monilevyille. Tuotantotiedot lasketaan automaattisesti. Tämä smt pcb conformal pinnoituskone palvelee käyttövoimaa, teollisuusohjausta, LED-valoja, autoelektroniikkaa ja muita kenttiä. Se täyttää monipuoliset tarpeet korkealla tehokkuudella.
| Ominaisuus
Voimansiirtojärjestelmä
Voimansiirtojärjestelmä käyttää erittäin lujaa alustaa koneen vakauden takaamiseksi. Tuodut servomoottorit ja ajurit käyttävät sitä. Servo plus liukukiskon muotoilu varmistaa X/Y/Z-tarkkuuden ja toiston. Ainutlaatuinen pölysuoja pitää ruuvin ja kiskon puhtaana. Tämä vähentää huoltotöitä. Joustavat säiliöketjut järjestävät putket ja linjat siististi. Kaiken kaikkiaan se tukee luotettavaa toimintaa Conformal Coating Machine -koneessa.
Kuljetusjärjestelmä
Kuljetusjärjestelmässä on ainutlaatuinen ketju, joka estää piirilevyjen tarttumisen. Moottori ohjaa nopeutta ja pysähtyy tarkasti. Sylinterin kiinnitys pitää piirilevyn tiukasti työn aikana. Ohjainkiskon leveys säätyy puoliautomaattisesti helpon sisäänpääsyn helpottamiseksi. Ketjut ja profiilit kantavat raskaita piirilevyjä ilman taivutusta. Tämä asennus sopii hyvin smt pcb conformal -pinnoituskoneeseen.
Päällystysjärjestelmä
Pinnoitejärjestelmä sisältää kaksoisventtiilit monimutkaisiin PCBA-tehtäviin. Modulaarinen rakenne vaihtaa venttiilirungot nopeasti eri tuotteisiin. Valinnainen U-akseli ja kallistus saavuttavat helposti vaikeat kohdat. CCD vision tulee lisäosana. Sisäänrakennettu UV-lamppu näyttää työn tilan selkeästi. Se käsittelee erilaisia tarpeita Conformal Coating Machinessa.
Hallintajärjestelmä
Ohjausjärjestelmä asettaa osat kohtuullisesti vakioetiketillä. Tämä tekee tarkastuksista ja korjauksista helppoa. Erittäin tarkat servo-osat toimivat vakaasti. Lämpösuunnittelussa käytetään konvektioilmajäähdytystä. PC plus ohjauskorttitila lisää luotettavuutta. Se varmistaa tasaisen suorituskyvyn piirilevysumutuspäällystyskoneessa.
Käyttöjärjestelmä
Käyttöjärjestelmä ohjelmoi uudet työt alle 10 minuutissa. Vaihto kestää alle 2 minuuttia Windows 10:ssä. Ystävällinen ohjelmisto opettaa ja ohjaa käyttäjiä. Se näyttää polut reaaliajassa hallinnan helpottamiseksi. CCD-näkö on valinnainen. Säädettävä alusta sopii eri käyttäjille. Tämä helpottaa Conformal Coating Machine -koneen nopeaa käyttöä.
Edistyksellinen kaksiventtiilinen pinnoitusjärjestelmä
Conformal Coating Machine tarjoaa H-808 Precision Small Atmization Valve -venttiilin hienopiste-/viivaruiskutukseen pienille komponenteille - täydellinen LED-valaistukseen ja kulutuselektroniikkaan. H-818 Wide Fan Valve tarjoaa tasaisen kalvopinnoitteen suurille piirilevyalueille, mikä sopii ihanteellisesti autojen kojelaudoille ja teollisuuden ohjauslevyille. H-828 High-Flow Valve käsittelee nopeasti tehomoduulien paksut pinnoitteet.
Modulaarinen rakenne vaihtaa venttiilit alle 2 minuutissa. Kaksoisventtiilin asennus toimii kahta tyyppiä samanaikaisesti monimutkaisia töitä varten. Tämä joustavuus tekee PCB-suihkupäällystyskoneesta täydellisen korkean sekoituksen tuotantoon. Valitse oikea venttiili jokaiseen käyttötarkoitukseen!
| Erittely
| Valikoivat konformaaliset pinnoituskoneet | ||||
| Malli | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Venttiilien lukumäärä | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 1 pää, tarkkuusventtiili 1 pää) | 2 (sumutusventtiili 2 pää) | 4 (sumutusventtiili 2 pää, tarkkuusventtiili 2 pää) |
| Valvontamenetelmä | PC + Motion Control Card | |||
| Karojen lukumäärä | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Piirilevykoko | 50*50 ~ 450*460mm | |||
| Karan käyttö | Tuotu servomoottori+palloruuvimoduuli | |||
| Venttiilien automaattinen puhdistus | 5L painesäiliöllä | |||
| Virtalähde | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Ulottuvuus | L910*W1600*H1700mm | |||
| Nettopaino | 1000kg | |||
| Päällystyslinjan varusteluettelo

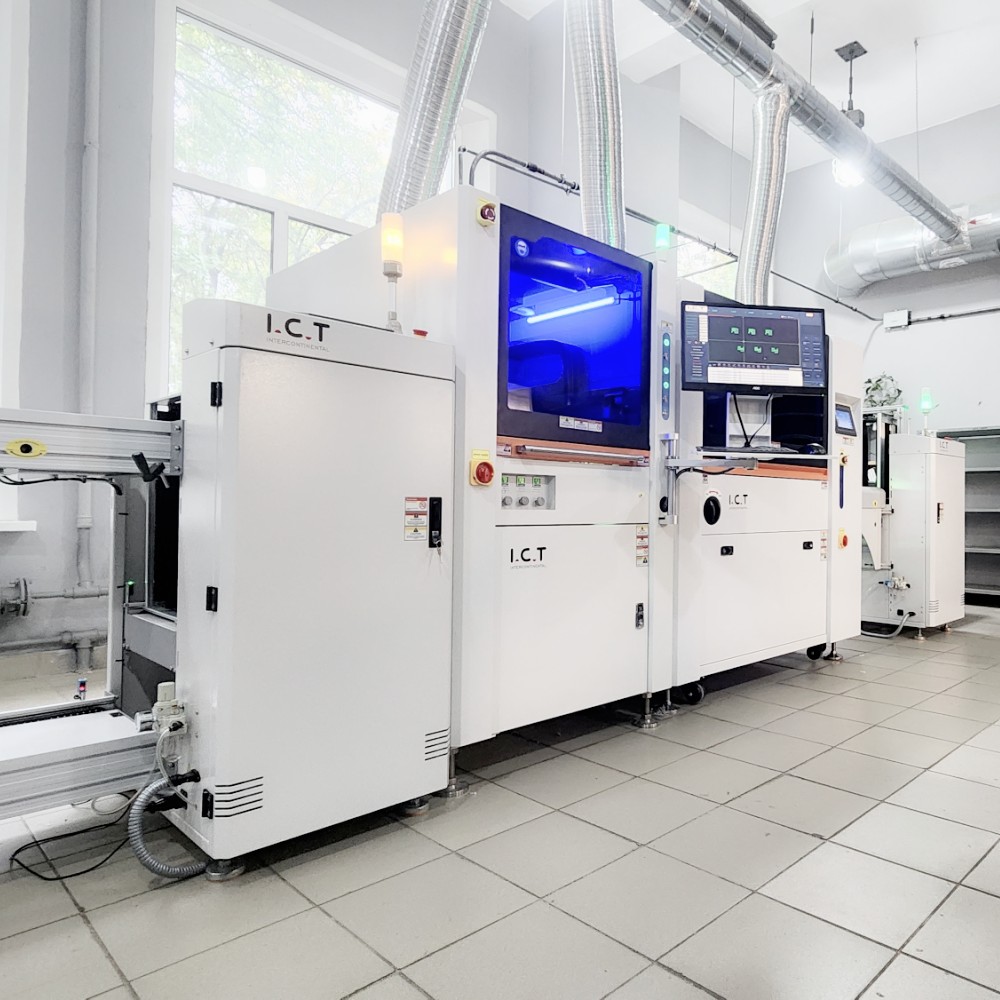

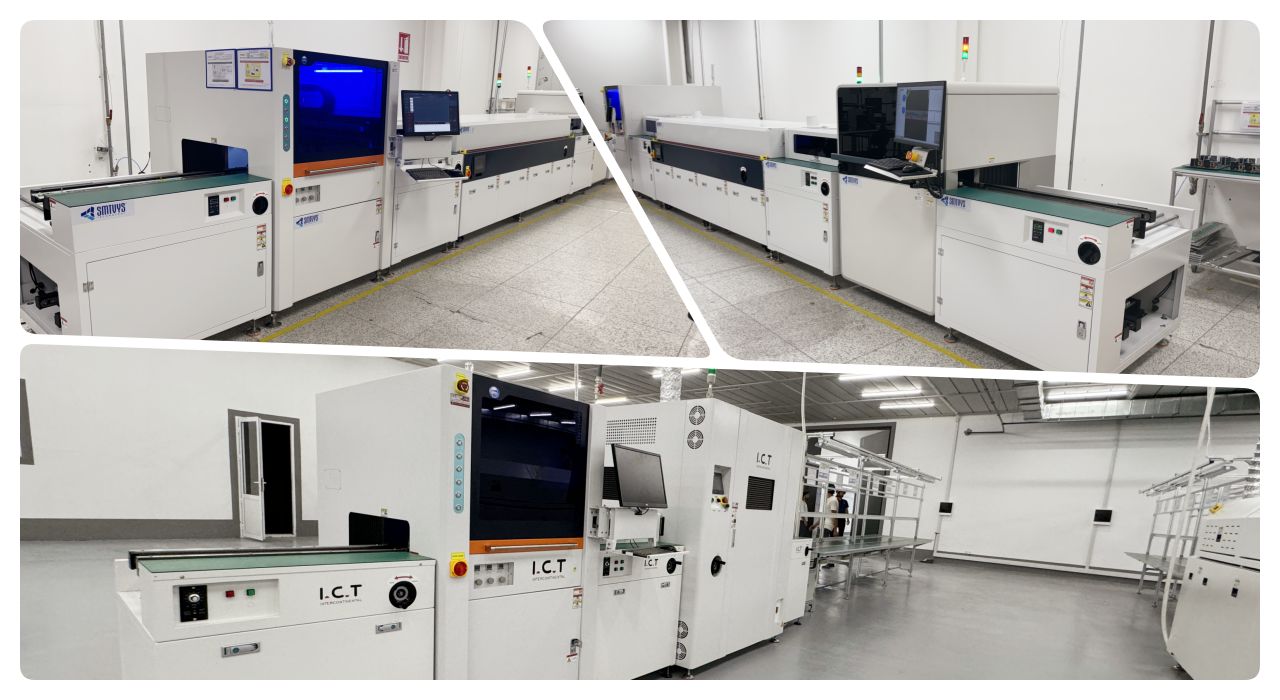

PCBA Coating Line tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevyn suojaamiseen. Täysin automatisoitu päällystyslinja sisältää valikoivan päällystyskoneen tarkkaan levitykseen, kovetusuunin kestäviin viimeistelyihin, AOI:n laaduntarkastuksia varten, nostimen ja läppäimen sujuvaan käsittelyyn sekä kuljetinjärjestelmän saumattomaan tuotantoon.
Tämä korkealaatuinen PCBA-pinnoitelinja varmistaa vakaan toiminnan, luotettavan pöly-, vesi- ja räjähdyssuojatun pinnoitteen, joka täyttää alan erilaiset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se parantaa suojapinnoitustehtävien tuottavuutta.

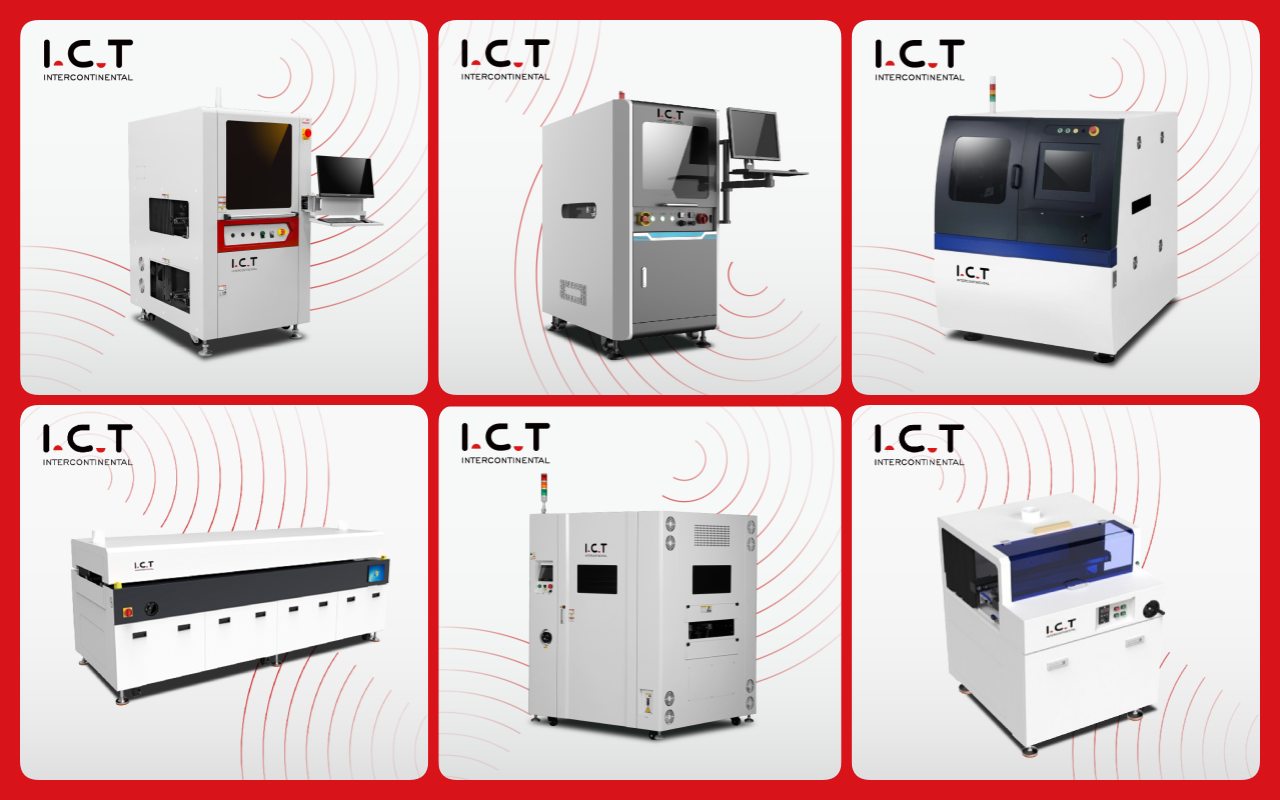

| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
| Asiakkaan menestysvideo

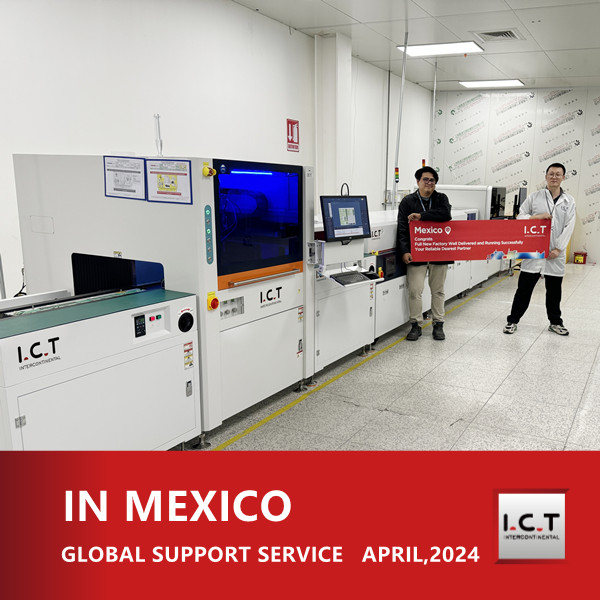

Insinöörimme matkusti Eurooppaan hakemaan SMT-tukea autoelektroniikassa. Asiakas valmistaa auton kojelaudat ja osti täyden PCBA-pinnoituslinjan Conformal Coating Machine -koneellamme. Sisältää kuormaimen, valikoivan päällystimen, UV-uunin ja purkulaitteen. Plus aaltojuotto ja AOI-järjestelmät. Insinööri asensi ja korjasi kaikki laitteet. Hän koulutti henkilökuntaa käyttöön ja korjauksiin. Koeajojen aikana hän ratkaisi ongelmia tuotannon sujuvuuden takaamiseksi. Tämä auttoi asiakasta aloittamaan korkealaatuisen tuotannon nopeasti. Video näyttää asennuksen ja tehokkaan pinnoitusprosessin.
| Palvelut ja koulutus
Tarjoamme täydelliset asennus- ja huoltopalvelut. Tiimimme kouluttaa käyttäjiä Conformal Coating Machine -koneella. Tarjoamme nopean vastauksen ongelmiin. Etätuki ratkaisee ongelmat nopeasti. Käynnit paikan päällä varmistavat sujuvan toiminnan. Koulutus kattaa ohjelmoinnin ja päivittäisen hoidon. Toimitamme osia pitkäaikaiseen käyttöön. Tämä auttaa asiakkaita maksimoimaan laitteiden arvon.
| Mitä asiakkaat sanovat
Asiakkaat kiittävät insinöörejämme asiantuntevasta avusta ja nopeista korjauksista. He rakastavat Conformal Coating Machine -laitetta tarkan, tasaisen pinnoituksen aikaansaamiseksi. Turvallinen pakkaus suojaa kuljetuksen aikana. Nopeat vastaukset ratkaisevat kysymykset tunneissa. Luotettava suorituskyky tehostaa niiden tuotantoa.
| Sertifikaatit ja standardit
Meillä on CE-, RoHS- ja ISO9001-sertifikaatit. Meillä on patentteja keskeisille teknologioille. Nämä takaavat turvalliset, vihreät ja korkealaatuiset tuotteet. Tiukat testit jokaiselle koneelle.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT harjoittaa omaa T&K-toimintaa ja tuotantoa 89 työntekijän kanssa. Olemme kasvaneet nopeasti yli 13 vuoden ajan vuodesta 2012. Yli 1600 asiakasta 72 maassa luottaa meihin. Tehtaat noudattavat tiukkoja laatutarkastuksia ja -järjestelmiä. Katamme SMT:n, pinnoituksen ja paljon muuta maailmanlaajuisesti.
