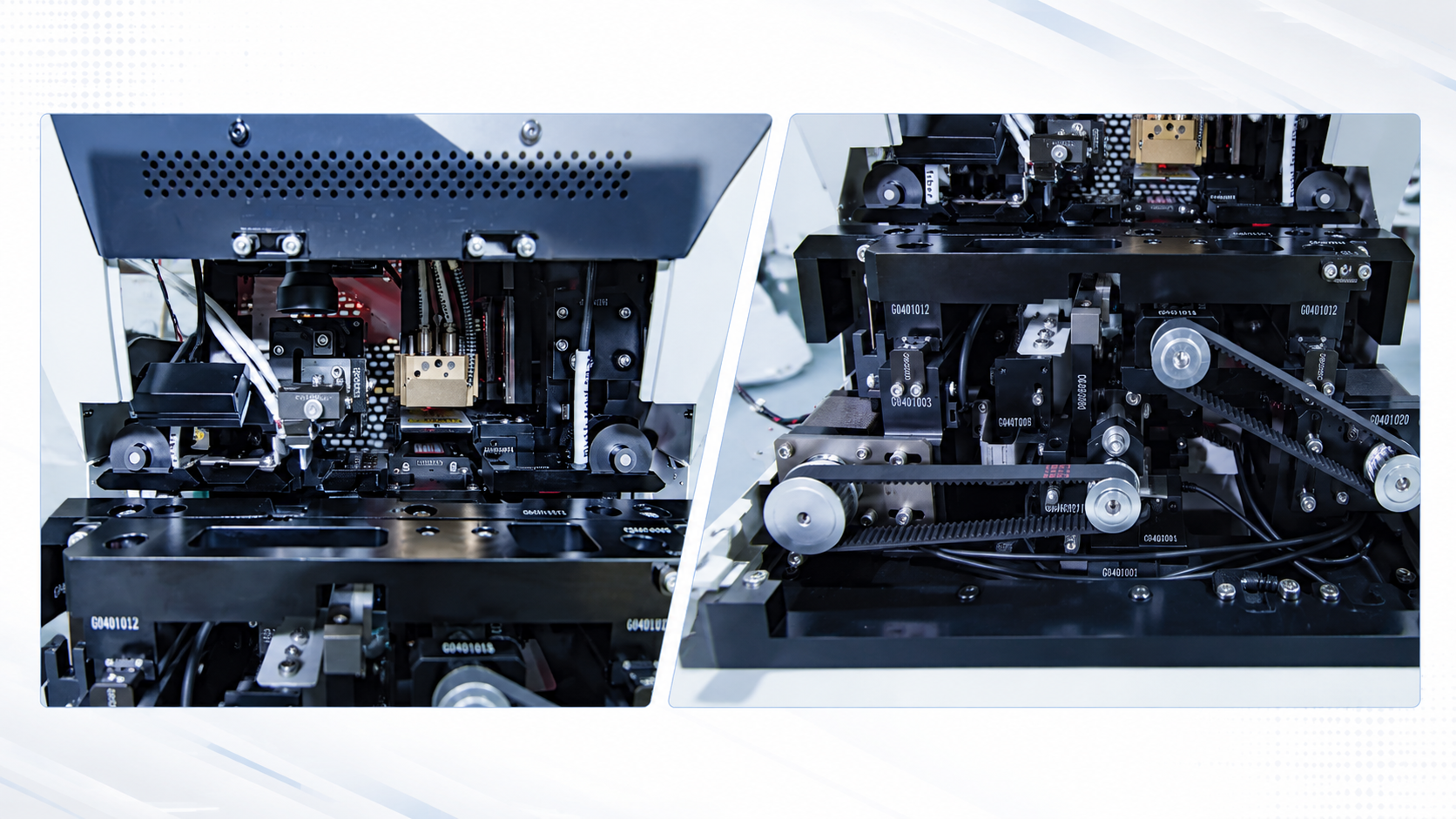

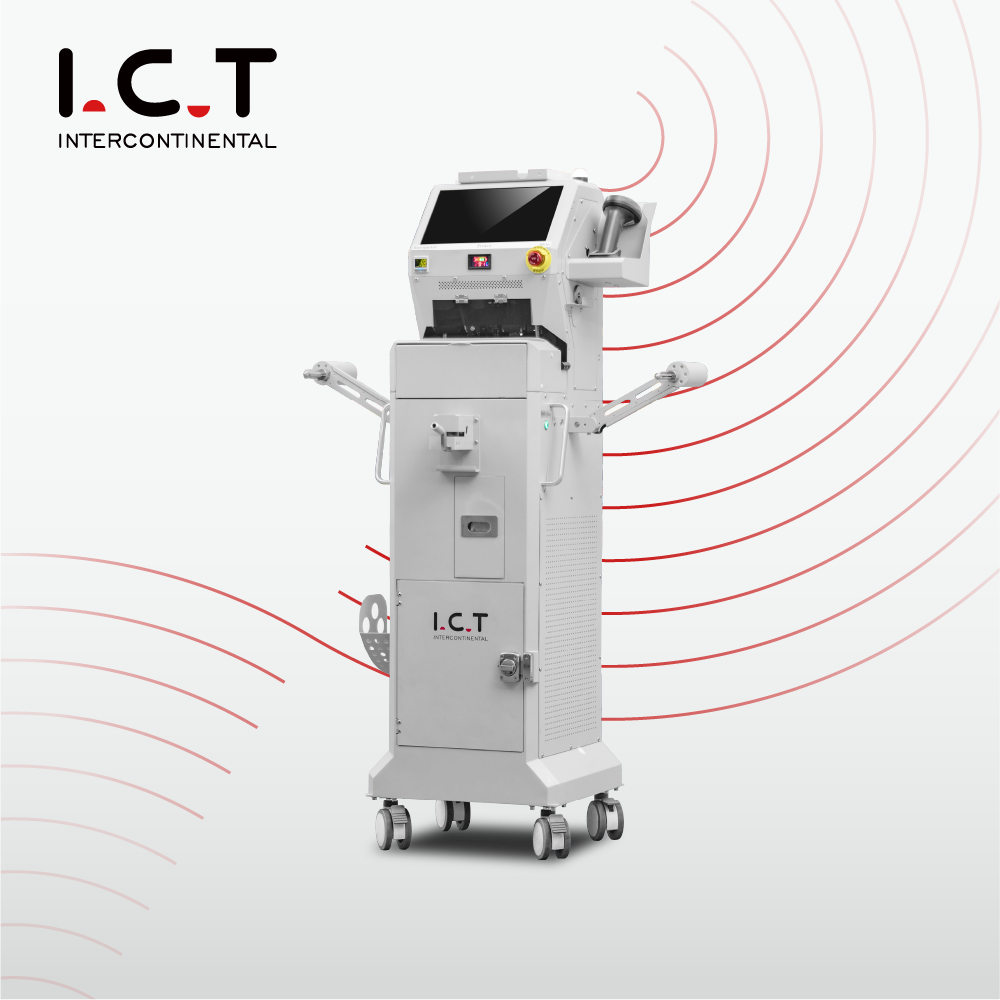

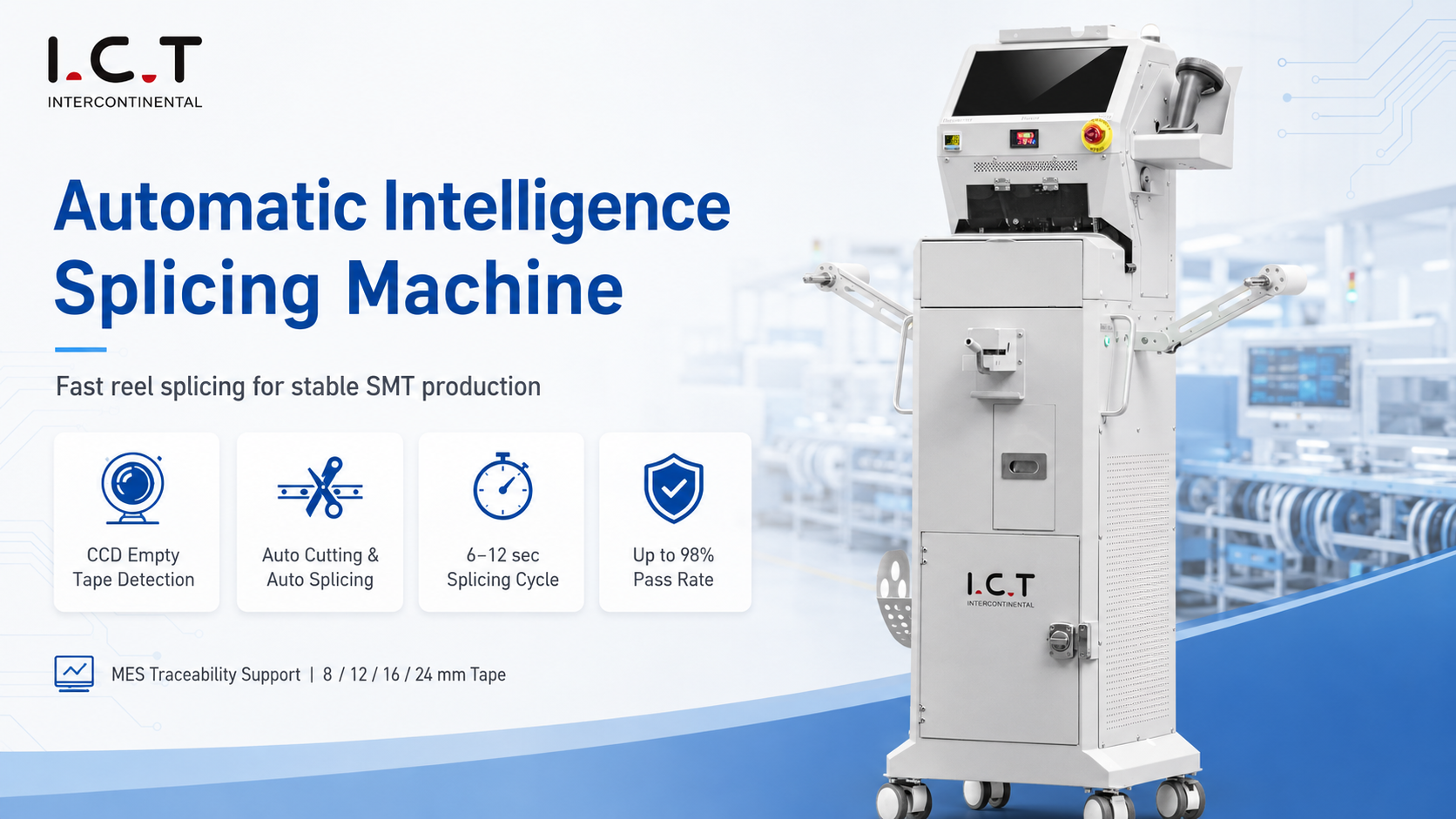

Näköjärjestelmä käyttää CCD-kameroita, joissa on ylempi ja alempi valonlähde, tunnistamaan tyhjät nauhaosat ja varmistamaan oikean leikkausasennon. Se voi tunnistaa komponentteja, jotka ovat yli 01005, tunnistaa komponenttien väliset jaot ja luoda komponenttien merkintämalleja materiaalivirheiden vähentämiseksi. Vaihteistomoduuli käyttää itsenäisiä moottoreita ja tarkkuusjohteita liikuttamaan kantonauhaa tasaisesti. Hienohampaiset vetopyörät parantavat kitkaa, kun taas molemmin puolin puristussuojukset estävät nauhan liikkumisen käsittelyn aikana. Ohjainkisko voi myös säätää automaattisesti valitun nauhatyypin mukaan. Yhdessä nämä järjestelmät auttavat SMT Automatic Intelligence -liitoskonetta ylläpitämään tarkan nauhan sijoituksen, vakaan syötön ja luotettavan liitoksen eri komponenttirullien välillä.

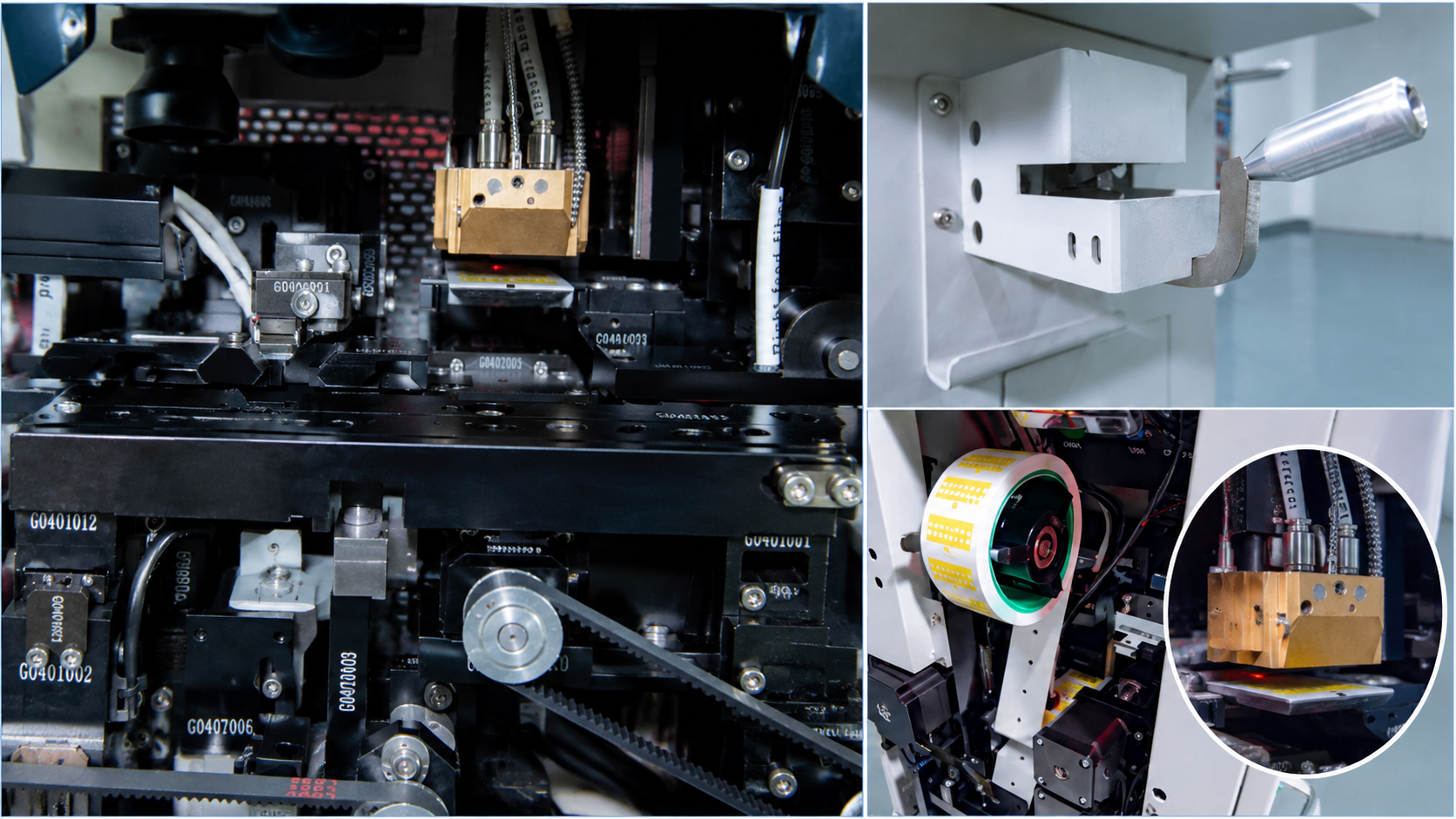

Leikkurimoduuli käyttää sisäänrakennettua kovakovuutta terää puhtaan ja sileän teippileikkauksen aikaansaamiseksi. CCD-järjestelmä tunnistaa ensin tyhjän nauhan paikan, jonka jälkeen kone leikkaa automaattisesti oikeasta kohdasta. Mukana on myös ulkoinen käsileikkuri pitkien tyhjien teippiosien poistamiseksi ennen automaattista käyttöä. Liitoksen aikana tyhjiöpumppu pitää teipin tiukasti paikallaan, kun taas lämmitetty adsorptiopää tukee vakaata kiinnitystä. Itsenäinen lämpötilansäädin ylläpitää tasaiset lämmitysolosuhteet. Askelmoottorit ja patentoitu hammaspyörärakenne ohjaavat liitosprosessia erittäin tarkasti. Useat moottorit auttavat myös estämään teippitukoksia ja jätteenpoistoaukon tukkeutumisen, jolloin automaattinen älykkään liitoskone saavuttaa jopa 98 %:n läpimenonopeuden.

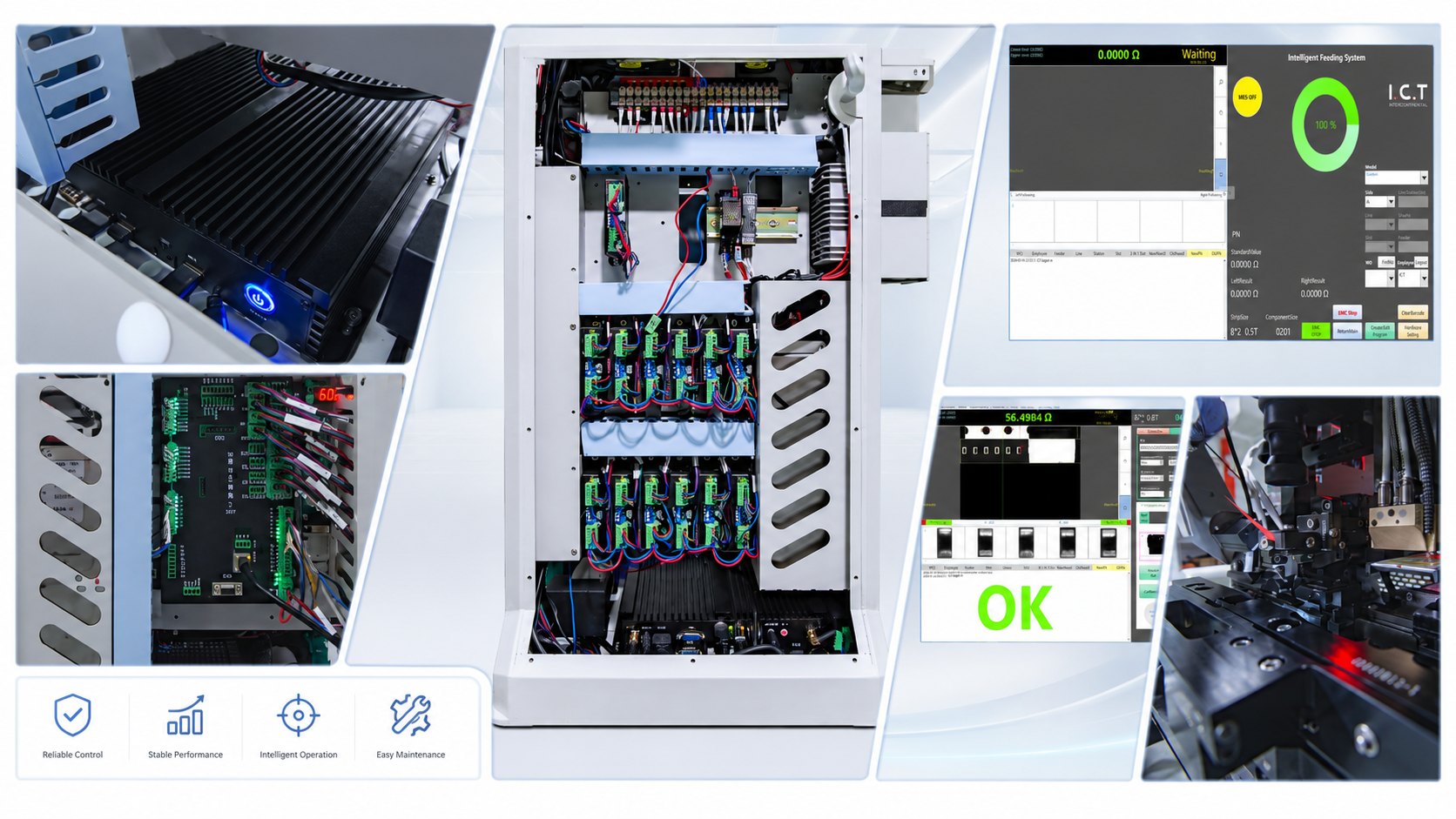

Ohjausjärjestelmä käyttää teollisuustietokonetta, IO-ohjauskorttia ja useita itsenäisiä ohjaimia kunkin työmoduulin hallintaan. Tämä rakenne tukee vakaata toimintaa ja helpottaa huoltoa. Jatkettu antenni auttaa ylläpitämään luotettavaa signaalia koko korjaamon ajan, kun taas ladattavat litiumakut mahdollistavat koneen liikkumisen vapaasti ilman kiinteää virtaliitäntää. Ohjattu käyttöliittymä on riittävän yksinkertainen, jotta uudet käyttäjät voivat oppia noin viidessä minuutissa. Saatavilla on kiina- ja englanninkielisiä käyttöliittymiä, ja viivakoodilukija on vakiona materiaalin todentamiseen. Järjestelmä tukee myös BOM-tuontia, automaattista tietojen analysointia, valinnaista MES-liitäntää ja valinnaista RC-arvon mittausta 8 mm:n nauhalle, mikä parantaa jäljitettävyyttä ja virheiden ehkäisyä.
| Tekniset tiedot
| Nro | ICT-ASM08 | I.CT-AISM08 | I.CT-ASM24 | |
|---|---|---|---|---|
| 1 | Malli | ICT-ASM08 | ICT-AISM08 | ICT-ASM24 |
| 2 | RC-mittauslaite | N/a | Standardi | N/a |
| 3 | Esimerkki | 8 mm teippiä | 8 mm teippiä | 8/12/16/24 mm teippi |
| 4 | Soveltuva kiinnitin | Täydelliset SMT-merkit | Täydelliset SMT-merkit | Täydelliset SMT-merkit |
| 5 | SMT-nauha (mm) | 8 mm paperi / 8 mm kohokuvioitu | 8 mm paperi / 8 mm kohokuvioitu | 8 / 12 / 16 / 24 mm Paperi ja kohokuvioitu |
| 6 | Liitostila | Automaattinen leikkaus / automaattinen liitos | Automaattinen leikkaus / automaattinen liitos | Automaattinen leikkaus / automaattinen liitos |
| 7 | Jatkonauhan koko | 32 mm | 32 mm | 32 mm × 2 |
| 8 | Liitosteippipaketti | Kela | Kela | Kela |
| 9 | Jatkonauhan numero | 1 | 1 | 2 |
| 10 | Liitostarkkuus | ±0,2 mm | ±0,2 mm | ±0,05 mm |
| 11 | Tyhjän nauhan tunnistus | CCD | CCD | CCD |
| 12 | CCD-numero | 1 | 2 | 1 |
| 13 | Liitossyklin aika | 6-12 sekuntia* | 6-12 sekuntia* | 6-12 sekuntia* |
| 14 | Läpäisyprosentti Mounterissä | 95 % | 98 % | 98 % |
| 15 | MES | Tuettu | Tuettu | Tuettu |
| 16 | Hallintamenetelmä | PC | PC | PC |
| 17 | Virtalähde | Kaksi 24 V litiumparistoa | Kaksi 24 V litiumparistoa | Kaksi 24 V litiumparistoa |
| 18 | Akun käyttöaika | 12-14 tuntia | 12-14 tuntia | 12-14 tuntia |
| 19 | Mitat (mm) | 550 × 470 × 1300 | 400 × 470 × 1400 | 360 × 310 × 1320 |
| 20 | Paino | Noin 65 kg | Noin 65 kg | Noin 70 kg |
| SMT-linjan laiteluettelo
Täydellinen SMT-tuotantolinja voi sisältää PCB-lataimen, täysautomaattisen juotospastatulostimen, SPI-järjestelmän, poiminta-ja-paikkakoneet, kuljettimet, reflow-uunin, AOI-tarkastusjärjestelmän, piirilevyn purkulaitteen, paneelien purkukoneen ja puhdistuslaitteet. SMT Automatic Intelligence Splicing Machine tukee tätä linjaa auttamalla käyttäjiä vaihtamaan komponenttirullat ilman pitkiä sijoituskoneen seisokkeja. Se on erityisen hyödyllinen, kun tehtaalla käsitellään monia komponenttityyppejä, suuria tilauksia tai toistuvia kelojen vaihtoja. ICT voi arvioida piirilevyn koon, komponenttityypit, tarvittavan kapasiteetin, työpajatilan, tarkastusvaatimukset ja materiaalinhallintamenetelmät ennen kuin suosittelee koko konfiguraatiota. Tämä kokonaisvaltainen lähestymistapa parantaa laitteiden yhteensovittamista, materiaalivirtaa, laaduntarkastuksia ja tuotannon laajentamista tulevaisuudessa.
| Tuotteen nimi | Käyttötarkoitus SMT-linjassa |
|---|---|
| Piirilevyn kuormain | Lataa automaattisesti paljaat piirilevyt linjalle. |
| Juotospastatulostin | Tulostaa juotospastan PCB-tyynyille tarkasti. |
| Valitse ja aseta kone | Kiinnittää komponentit PCB-levyihin tarkasti. |
| Reunusta | Sulata juotetta kiinteiden liitosten muodostamiseksi. |
| Aoi -kone | Tarkistaa juotosliitokset ja sijoitusvirheet. |
| SPI kone | Tarkistaa juotospastan korkeuden ja laadun. |
| Jäljitettävyyslaitteet | Tallentaa ja seuraa tuotantotietoja: lasermerkintäkone / tarraasennus / mustesuihkutulostin |
| SMT -puhdistuskone | Käytetään piirilevyjen, stensiilien, valaisimien, suuttimien jne. puhdistamiseen. |
| Laser-PCB-reitityskone | Leikkaa PCBA lopputuotteeksi |
