| Electra Wave -juotoskone DIP-tuotantolinjalle
ICT Electra -aaltojuotoskone on hyväksi havaittu aaltojuotoslaitteisto nykyaikaisille THT-kokoonpanolinjoille ja DIP-tuotantolinjoille. Tämä Electra-aaltojuotoskone käyttää japanilaista Kuroda-suutinta tarkkaan aaltojuotoskoneen vuonsäätöön ja vaakasuoraan riippumattomiin lämmitysvyöhykkeisiin, jotta saavutetaan täydellinen kostutus reikäkomponenttien läpi. Energiaa säästävä rakenne pitää normaalin toiminnan vain 7 kW:ssa, kun taas valinnainen typpijärjestelmä tarjoaa oksidittomat liitokset. Menestyksekkäillä sovelluksilla autoteollisuudessa, älymittareissa ja teollisuustehtaissa maailmanlaajuisesti, tästä Electra-aaltojuotoskoneesta on tullut paras valinta, kun asiakkaat etsivät korkealaatuista aaltojuotoskonetta myyntiin.
| Ominaisuus
Japanilainen Kuroda Seiko -suutin, jossa on säädettävä sumutusalue ja pyramidisuodatin, takaavat vakaan ja taloudellisen aaltojuotoskoneen flux-pinnoitussyklin syklin jälkeen. Digitaalinen virtausmittari ja paineenkestävä venttiili minimoivat jätteen ja pitävät kammion puhtaana – täydellinen Electra-aaltojuotoskoneen jatkuvaan käyttöön suuritehoisissa THT-linjoissa.
Kolmannen osapuolen riippumaton ylikuumenemissuoja sekä PLC+PID-suljetun silmukan ohjaus luovat useita turvakerroksia. Reaaliaikainen valvonta ja automaattinen hätäpysäytys suojaa käyttäjiä ja aaltojuottolaitteita 24 tunnin käytön aikana DIP-tuotantolinjoilla.
Vaakasuuntaiset itsenäiset lämmitysvyöhykkeet suljetulla kuumailmapolulla ja tasasuuntauslevyillä varmistavat täysin tasaisen lämpötilan koko piirilevylle. Lämpeneminen kestää vain noin 15 minuuttia ja normaali teho pysyy 7 kW:ssa – tehokkain järjestelmä vastaavista läpireikäteknologian aaltojuottolaitteistoista.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
ICT-insinöörit lähtivät Uruguayhin asentamaan ja ottamaan käyttöön älykkäiden mittarien valmistajan Electra-aaltojuotoskoneen. Asiakkaalla on suurivolyymin DIP-tuotantolinja ja tarvittiin vakaata lyijytöntä juottamista monimutkaisille piirilevyille, joissa on suuria osia. Kun tiimimme suoritti asennuksen ja kuljettajan koulutuksen, kone saavutti täyden nopeuden vain 7 kW:n ajoteholla ja täydellisellä liitoslaadulla. Asiakas jakoi videon, jossa Electra wave -juotoskone toimii sujuvasti heidän THT-kokoonpanolinjallaan, ylistäen alhaisia energiakustannuksia, helppoa huoltoa ja erinomaista myynnin jälkeistä tukea. Tästä Uruguayn älymittariprojektista on tullut onnistunut referenssi monille Latinalaisen Amerikan DIP-linjoille.
| Asiantuntijapalvelut ja koulutus

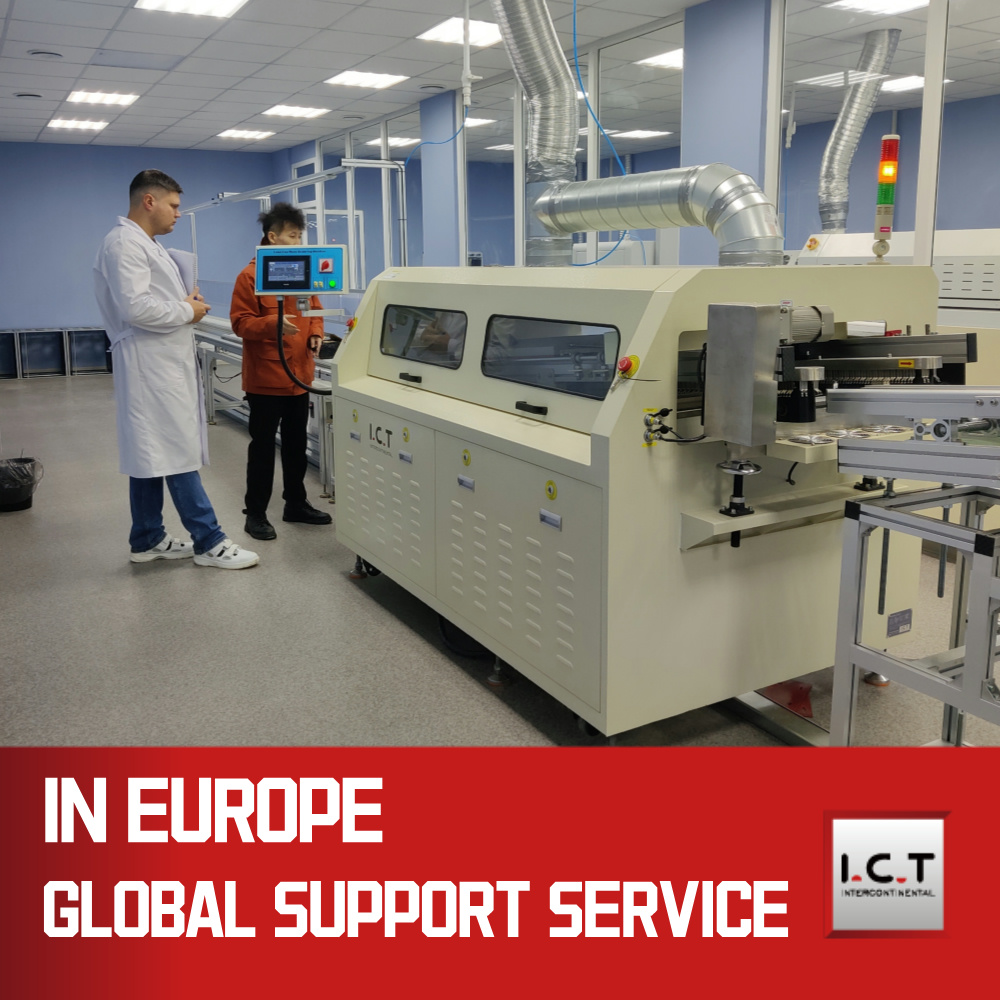

ICT tarjoaa täyden elinkaarituen jokaiselle Electra-aaltojuotoskoneelle – linjasuunnittelusta ja paikan päällä tapahtuvasta asennuksesta ammattitaitoiseen operaattorikoulutukseen ja 7×24 maailmanlaajuiseen tekniseen palveluun. Kokenut tiimimme takaa, että aaltojuottolaitteistosi ja koko THT-linja toimivat maksimaalisella tehokkuudella ilman riskiä.
| Asiakkaan kiitosta
Asiakkaat ympäri maailmaa ylistävät Electra-aaltojuotoskonetta sen kivivankan vakauden, erittäin alhaisen sähkönkulutuksen ja täydellisten suurten komponenttien juotostuloksista. He rakastavat erityisesti nopeaa maailmanlaajuista vastausta, vahvaa vientipakkausta ja erinomaista arvoa etsiessään myytävänä olevaa aaltojuotoskonetta.
| Laatusertifikaatit
Jokaisella ICT Electra -aaltojuotoskoneella on CE-, CCC-, UL-, RoHS- ja ISO9001-sertifikaatit sekä useita keksintöpatentteja, jotka täyttävät täysin nykyaikaisten THT-tuotantolinjojen tiukimmat kansainväliset turvallisuus- ja ympäristöstandardit.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on ammattimainen yhden luukun ratkaisutoimittaja SMT- ja DIP-tuotantolinjoille yli 25 vuoden kokemuksella. 12 000 ㎡:n tehtaallamme Dongguanissa työskentelee 89 työntekijää, mukaan lukien 20 insinööriä. Suunnittelemme ja valmistamme kaikki ydinlaitteet itse ja palvelemme yli 1600 asiakasta 72 maassa. Tiukka laadunhallinta ja jatkuva innovaatio tekevät meistä luotetuimman kumppanin korkean suorituskyvyn Electra wave -juotoskoneille maailmanlaajuisesti.
