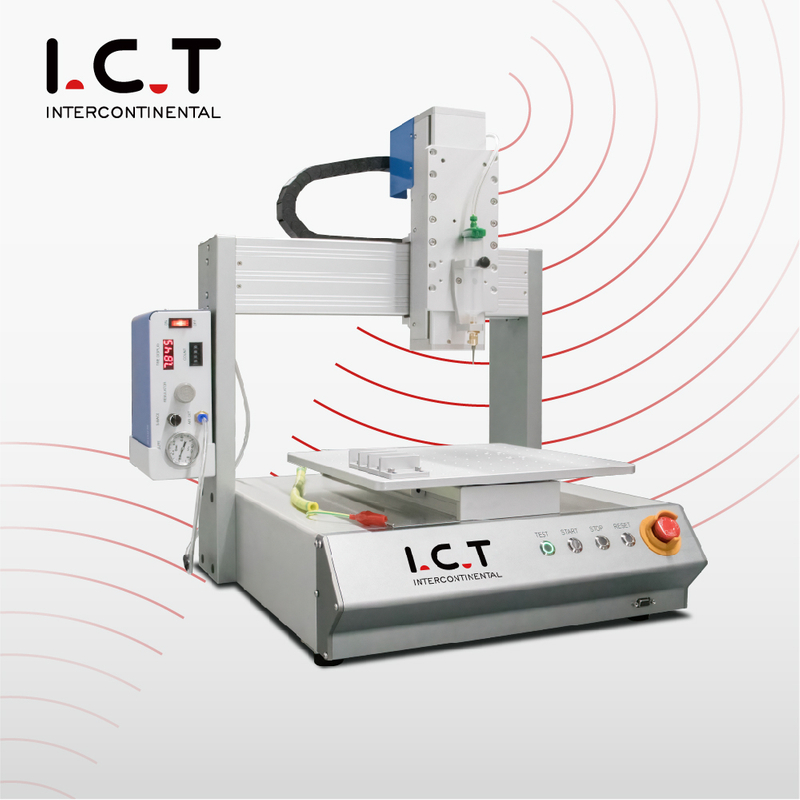

Desktop PCBA Coating Machine
| Määrä: | |
|---|---|
Pöytätietokoneen PCBA-pinnoituskone on suunniteltu pienten erien tai prototyyppien PCBA-pinnoitukseen erittäin tarkasti. Sen kolmiakselinen robotti käsittelee yksi- tai kaksipuolisten levyjen valikoivaa pinnoitusta. Kone sopii piirilevyjen koolle 50 × 50 - 400 × 400 mm ja komponenttien korkeudelle 80 mm asti. 10 litran materiaali ja 2 litran puhdistussäiliöt sekä säädettävät ruiskuventtiilit varmistavat tasaisen pinnoitteen suorituskyvyn. Se tukee pisteitä, viivoja, kaaria, ympyröitä ja monimutkaisia käyriä. Nopea tuotteen vaihto, kompakti muotoilu ja käyttäjäystävällinen käyttöliittymä mahdollistavat helpon integroinnin pilottituotantoon, laboratorioihin tai offline-PCBA-pinnoitustyönkulkuihin.
Kolmiakseliset robotit tarjoavat tarkan pinnoitteen monimutkaisille piirilevyille. Säädettävät venttiilit hallitsevat eri viskositeetteja ja UV- tai epoksiliimoja. Korkeudentunnistus varmistaa tasaisen kerroksen paksuuden, kun taas reunantunnistus estää yliruiskutuksen. Tukee yksi- ja kaksipuolisia levyjä. Jatkuva, selektiivinen pinnoite varmistaa toistettavuuden ja tasaisuuden prototyyppien tai pienivolyymien PCBA-ajoissa.
Kompaktit pöytäkuljetin- ja pidikejärjestelmät sopivat jopa 400 × 400 mm:n ja 80 mm korkeille piirilevyille. Stepper-käyttöinen kuljetus varmistaa tarkan paikantamisen. Työntö- ja puskurimekanismit stabiloivat levyt pinnoituksen aikana ja estävät ajautumisen. Nopeasti vaihdettavat kiinnikkeet ja tukoksia estävät mallit vähentävät seisokkeja. Soveltuu laboratorioihin, pieniin tuotantolinjoihin ja joustaviin pilottitoimintoihin varmistaen samalla tasaisen pinnoitteen laadun.
10 litran materiaali- ja 2 litran puhdistussäiliöt ylläpitävät vakaata virtausta 4,5–6 kg/cm² ilmanpaineella. Käyttäjät ohjelmoivat pinnoituspolut pisteiden, suorien, kaarien ja käyrien opetuslaatikon kautta. Riippumattomat puhdistussyklit vähentävät kontaminaatioriskiä. Virtauksen ohjaus ja joustava ohjelmointi takaavat toistettavat, korkealaatuiset pinnoitteet eri piirilevyasetteluille ja -materiaaleille. Ihanteellinen pöytäkone- tai pilotti-PCBA-tuotantoon erittäin luotettavasti.
| Tuote | I.CT-T420 |
|---|---|
| Venttiilien numero | Sumutusventtiili 1kpl, tarkkuusventtiili 1kpl |
| Akselin numero | 3-akselinen (X, Y, Z) |
| Piirilevykoko | 50×50 ~ 400×400 mm |
| Piirilevyn paksuus | 0,4 ~ 6 mm |
| PCB Warpage | <1 % |
| Ajurijärjestelmä | Askelmoottori |
| Materiaalin määrä | 1×10L liimasämpäri + 1×2L puhdistusämpäri |
| Max. Nopeus | 400 mm/s |
| Max. Komponentin korkeus | 80 mm |
| Tuulettimen muotoinen suihkeleveys | 5-8 mm |
| Pienin ruiskutushalkaisija | 5 mm |
| Toistuva tarkkuus | ±0,1 mm |
| Tuotteen vaihto | <8 minuuttia |
| Tarkista valo | UV-valo |
| Ilmanpaine | 4,5 ~ 6 kg/cm² |
| Virtalähde | AC220V±10%, 50/60Hz, 500W (optio: 110V) |
| Hallintamenetelmä | Ohjauskahva |
| Mitat (P × L × K) | 800×900×900 mm |
| Paino | Noin 50 kg |
*ICT toimii jatkuvasti laadun ja suorituskyvyn suhteen, tekniset tiedot ja ulkonäkö voidaan päivittää ilman erityistä huomautusta.
Desktop PCBA Coating Machine integroituu ICT-täydellisiin SMT- ja DIP-ratkaisuihin, mukaan lukien pick-and-place, valikoiva juottaminen, suihkuautomaatit, AOI ja piirilevyjen irrotus. Inline visio valvoo pinnoitteen laatua. Yhdistetyt järjestelmät parantavat suorituskykyä, minimoivat uudelleentyöskentelyn ja ylläpitävät tasaisen pinnoitteen PCBA- ja LED-kokoonpanoissa, mikä sopii ihanteellisesti laboratorioihin, pilottiajoihin tai pienten erien tuotantoon.
| Tuotteen nimi | Tarkoitus PCBA-pinnoituslinjassa |
|---|---|
Levittää tarkat suojapinnoitteet piirilevyille pöly-, vesi- ja räjähdyssuojausta varten. | |
Kovettaa pinnoitteet IR- tai UV-valolla varmistaen kestävän ja vahvan suojan. | |
Kuljettaa piirilevyt sujuvasti pinnoituslinjan läpi tehokkaaseen käsittelyyn. | |
Tarjoaa ja varastoi PCB:tä tuotantolinjalle, mikä varmistaa sujuvan syötön ja lähdön. | |
| Mukautettu pinnoite AOI | Tarkistaa pinnoitteen laadun ja havaitsee viat varmistaakseen korkeat standardit. |
Joulukuussa 2025 ICT toimitti kolme tuotantolinjaa – SMT, DIP ja Coating – saudiaradialaisen autoelektroniikka-asiakkaalle. ICT-insinöörit suorittivat asennuksen, kalibroinnin ja käyttäjäkoulutuksen. Asiakas oli aiemmin käynyt ICT:ssä kesäkuussa 2025 katsastamassa. Käyttöönoton jälkeen asiakas esitti insinööreille kunniakirjat, joissa tunnustettiin SMT-, DIP- ja pinnoituslinjaratkaisun laatu ja luotettavuus uuden ODM-tehtaan perustamiseksi tutkimus- ja kehitystyötä, suunnittelua ja tuotantoa varten.
ICT tarjoaa täydellisen tuen SMT-, DIP- ja pinnoitetehtaan toiminnoille. Ennakkosuunnittelu kattaa piirilevytyypit, materiaalit, tuotantokapasiteetin ja layoutin. Toimituksen jälkeinen tuki sisältää asennuksen, käyttöönoton, käyttäjien koulutuksen, huollon ja prosessin optimoinnin. Pöytäpäällystyskoneet on integroitu täydellisiin tuotannon työnkulkuihin tasaisen laadun takaamiseksi. Uusia tiloja ohjataan layoutista koetuotantoon, kun taas olemassa olevat linjat hyötyvät prosessin optimoinnista ja tasapainoisesta toiminnasta.
Asiakkaat arvostavat ICT:tä käytännön tuesta ja reagointikyvystä. Insinöörit antavat selkeät ohjeet virheiden vähentämiseksi ja suorituskyvyn parantamiseksi. Suojapakkaus takaa turvallisen kuljetuksen. Tekniset kysymykset asennuksen tai käytön aikana käsitellään viipymättä. Asiakkaat luottavat uusien SMT-, DIP- ja päällystyslinjojen lanseeraukseen samalla kun he saavuttavat korkealaatuisia, toistettavia PCBA-pinnoitustuloksia offline- tai pilottituotannossa.
Pöytätietokoneen PCBA-pinnoituskone on CE- ja ISO9001-sertifioitu. Laatumenettelyt sisältävät komponenttien tarkastuksen, kokoonpanon tarkastuksen, toimintatestauksen, pakkaustarkistuksen, lähetyksen seurannan, asennuksen ja myynnin jälkeisen palvelun. Nämä standardit varmistavat toistettavan, luotettavan suorituskyvyn, minimoivat käyttöriskit ja säilyttävät tasaiset pinnoitustulokset pienissä erissä ja prototyyppien PCBA-tuotannossa, mukaan lukien LED- ja elektroniikkamoduulien valikoiva pinnoitus.
ICT tarjoaa avaimet käteen -ratkaisuja SMT-, DIP-, pinnoitus-, annostelu-, kokoonpano-, robotiikka- ja älytehtaille. Omat tuotekehitys-, tuotanto-, suunnittelu-, myynti- ja palvelutiimit tukevat asiakkaita suunnittelusta vakaaseen tuotantoon. Maailmanlaajuisia projekteja ovat toimitus, asennus, koulutus ja prosessien optimointi. ICT rakentaa uusia tiloja 0:sta 1:een ja päivittää olemassa olevia linjoja 1:stä 10:een, tarjoten tarkkoja, skaalautuvia ja luotettavia PCBA-yhteismuotopinnoitusratkaisuja.
