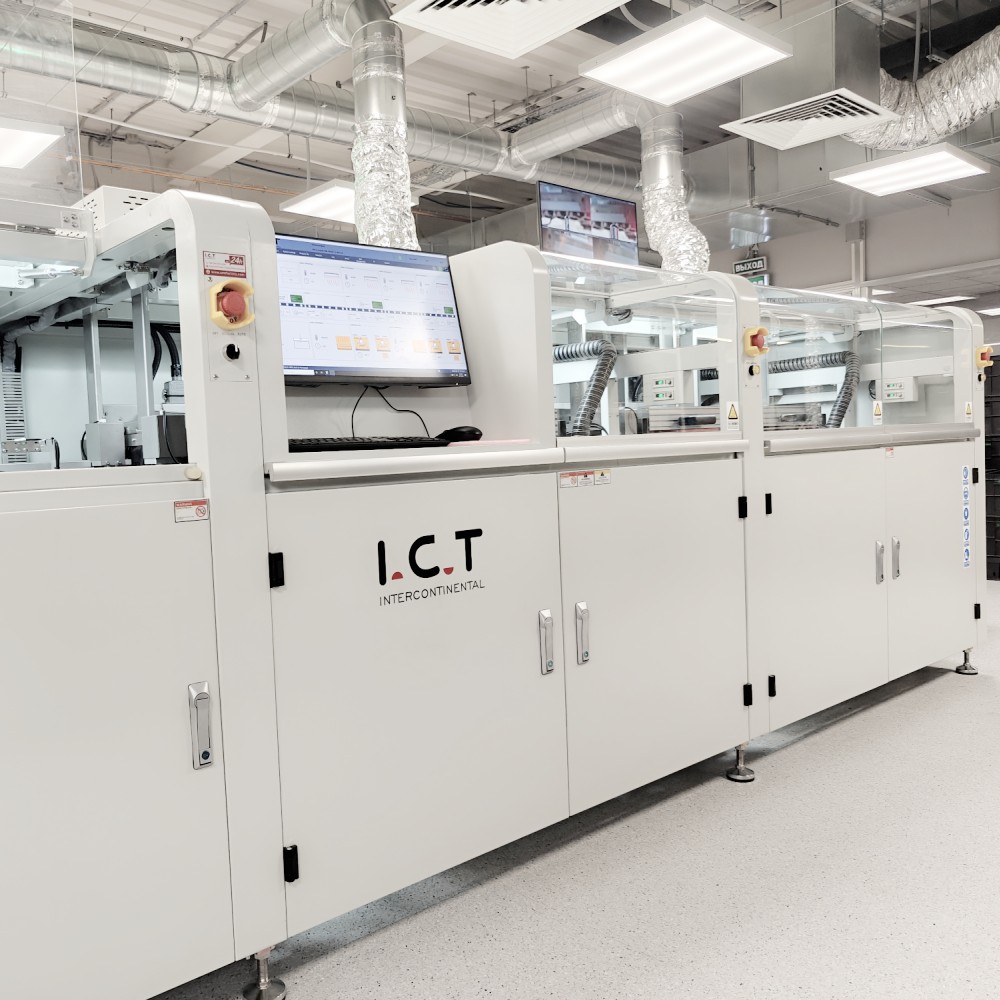

| Inline Selective Wave -juotoskone SS530
Inline Selective Wave Soldering Machine SS530/550, jonka ICT on valmistanut Kiinassa, on paras valinta PCB-levyjen tehokkaaseen läpireiän juottamiseen. Suunniteltu suuren volyymin tuotantoon, se pitää piirilevyt vakaana liikuttaessaan ruisku- ja juotosalustaa, mikä varmistaa tarkkuuden sellaisille aloille kuin autoteollisuus ja virtalähde. Täydellä PC-ohjauksella voit asettaa ja tallentaa polkuja, lämpötiloja ja vuon yksityiskohtia, mikä tarjoaa erinomaisen jäljitettävyyden. Sen modulaarinen SMEMA-järjestelmä sopii mihin tahansa linjaan, ja automaattinen aaltokalibrointi ja CCD-kohdistus pitävät laadun korkeana. Kompaktina inline-selektiivisen aaltojuotosjärjestelmänä se säästää tilaa ja tarjoaa luotettavaa suorituskykyä. ICT:n 26 vuoden asiantuntemus tekee siitä luotettavan maailmanlaajuisen ratkaisun.
| DIP-linjan varusteluettelo

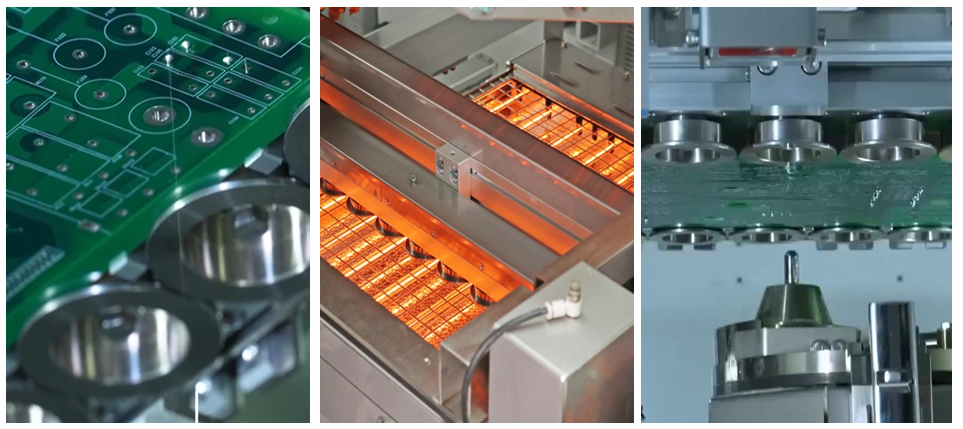

PCB Selective Wave -juotoskoneessa on älykäs vuojärjestelmä täydelliseen käyttöön. Se käyttää saksalaista suurtaajuista pulssiventtiiliä ruiskuttamaan pieniä virtauspisteitä, joiden kiintoainepitoisuus on alle 10 %, mikä vähentää jätettä. Lokero kerää jäännökset puhdistuksen helpottamiseksi, ja XY-alustan suutin saavuttaa 0,02 mm:n tarkkuuden. Painesäiliöt pitävät virtauksen tasaisena, ja japanilaiset SMC-osat varmistavat sujuvan toiminnan. Edessä olevat visuaaliset mittarit yksinkertaistavat tarkastuksia, joten se on ihanteellinen kiireisille linjoille, jotka tarvitsevat puhtaita ja tasaisia tuloksia.
Tämän Inline Selective Wave -juotoskoneen esilämmitysjärjestelmä valmistelee levyt tehokkaasti. Se sisältää säädettävän pohjan IR-lämmityksen ja yläkuuman ilman tasaisen lämmön laajalle alueelle saavuttaen 150 °C noin 15 minuutissa. Korkean lämpötilan puuvillatiivisteet kuumenevat sisään käyttämällä huippumerkkisiä osia vakauden takaamiseksi. Plug-in-suunnittelu ei tarvitse työkaluja huoltoon, mikä minimoi seisokit. Tämä kokoonpano varmistaa vahvat liitokset ja leikkausvirheet, mikä sopii täydellisesti nopeaan tuotantoon.
Juotosjärjestelmä loistaa edistyneellä tekniikalla Inline Selective Wave -juotoskoneessa. Ruotsalainen PRECIMETER-pumppu pitää juotosaallon vakaana ohjelmistolla, joka ohjaa lämpötiloja ja N2-virtausta. Ruostumattomasta teräksestä valmistettu kattila korroosionestopinnoitteella (tai titaanivaihtoehto) lämpenee nopeasti valuraudalla, kun taas N2 vähentää kuonaa puhtaiden liitosten saamiseksi. Se käsittelee kovia komponentteja, kuten sotilasvarusteita, ja tuottaa erittäin luotettavia hitsejä joka kerta.
Siirtojärjestelmä varmistaa tasaisen piirilevyvirran tässä Compact Inline Selective Wave Soldering System -järjestelmässä. Se on rakennettu tukevilla profiileilla ja rullilla, ja se tukee jopa 20 kg:n kuormia sivu- ja yläkiinnikkeillä. Japanilaiset moottorit ajavat sitä 900 mm:n korkeudella ja sovittavat SMEMA-linjat ilman törmäyksiä. Online-swapit pitävät tuotannon liikkeessä, joten se sopii joustavasti tiukoille tehdasasetelmille.
Ohjaus on vakaa PCB Selective Wave Soldering Machinessa, jossa on Keyence PLC -järjestelmä, joka täyttää CE- ja Industry 4.0 -standardit. Globaalit osat ja Cat-6-kaapelit varmistavat nopean, vakaan tiedonsiirron ja lisäävät kapasiteettia tarpeen mukaan. Se seuraa jokaisen ajon tietoja ja auttaa havaitsemaan ongelmat ajoissa. Tämä kokoonpano pyörittää konetta sujuvasti ja tukee nykyaikaisia tuotantovaatimuksia.
Käyttöjärjestelmän ansiosta tämä Inline Selective Wave -juotoskone on helppokäyttöinen. Ohjattu CCD-ohjelmointinopeusasetus, jossa kuvatila koordinaattitarkistusta ja reaaliaikaista seurantaa varten yhdellä napsautuksella. Valitse kiina, englanti tai muut kielet ja linkitä MES WiFi-päivityksiä varten. Tiedot jäljittävät jokaisen juotoskohdan, mikä lyhentää uusien käyttäjien koulutusaikaa nopeatempoisissa liikkeissä.
| Erittely
| Online-selektiivinen aallon juotoskone | ||||
| Malli | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulaarinen online-tilassa | Ruiskutus + esilämmitys ja juottaminen | Ruiskutus + Esilämmitys + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos | Ruiskutus + Esilämmitys + Juotos + Juotos + Juotos |
| Juotosjärjestelmä | ||||
| Suuttimen määrä | 1 | 1 | 2 | 3 |
| Juotosastian määrä | 1 setti | 1 setti | 2 settiä | 3 settiä |
| Double Pot (valinnainen) | N/a | Vaihtoehto | Vaihtoehto | Vaihtoehto |
| Juotospotin teho | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Flux -varastosäiliö | 1L | 1L | 2L | 2L |
| Flux -tuki | Flux -hälytys, automaattinen | |||
| Ruiskutussuutin | Saksa Jet Valve (piste- ja linjaruiskutus) 1 sarja | |||
| Suihkutussuuttimen koko | 130um (180um, 210um vaihtoehto) | |||
| Ruiskutusnopeus | 0 ~ 20 mm/s | |||
| Suihkusuuttimen liikenopeus | 0 ~ 400 mm/s | |||
| Esilämmitysjärjestelmä | ||||
| Esilämmitystila | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir | Kuuma ilma ja ir |
| Esilämmitysalue | L500*L500mm | L500*L500mm | L500*L500mm | L500*L500mm |
| Esilämmitysalue | Kuuma ilma ylhäällä: 2, alhainen IR: 1 | |||
| Pohja esilämmitysteho | Max.12kw | |||
| Top Esilämmitysteho | Max.6kw | |||
| Lämpenemisaika | Noin 15 min (asetus 150 ℃) | |||
| Ohjaustila | PC+PLC | |||
| Kuljetusjärjestelmä | ||||
| PCB-koko (kiinnikkeen kanssa) | 120 * 60 ~ 500 * 500 mm | |||
| Piirilevyn vaihto | verkossa | |||
| PCB ylävälys | 120 mm | |||
| Kuljetuskorkeus | 900 ± 20 mm | |||
| Kuljetusleveys | 60 ~ 500 mm | |||
| Mitat: mm | L1850*L1850*H1480 | L2560*L1750*H1480 | L2560*L1950*H1480 | L2600*L1950*H1480 |
| Paino | Noin: 800kg | Noin: 1200kg | Noin: 1300kg | Noin: 1500kg |
| DIP-linjan varusteluettelo
DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
ICT-insinöörit vierailivat eurooppalaisessa autojen akkuyrityksessä tukemassa Inline Selective Wave Soldering Machine SS550:tä. Videolla esiteltiin sen 4-sylinterinen kokoonpano, ruiskutusvirtaus tarkasti ja juottaminen tasaisilla aalloilla. Automaattinen kalibrointi piti korkeudet täydellisenä ja N2-lämpöleikkauskuona puhtaita liitoksia varten. Paikan päällä tapahtuva koulutus ja demot saavuttavat suuria nopeuksia, ja asiakkaan akut näyttävät huippulaatua. ICT:n nopea palvelu käänsi vierailun tuotannon piristykseksi ja sai tiimiltä korkeat arvosanat.

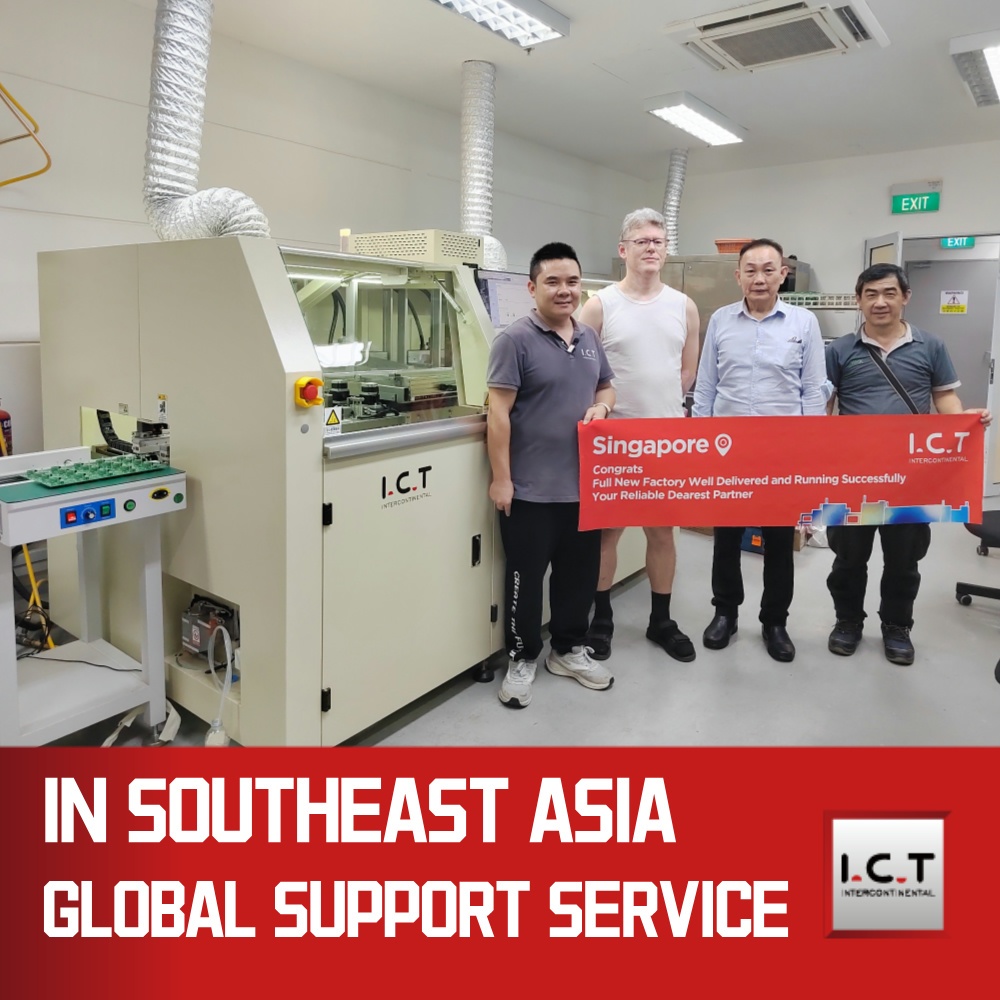

| Asiantunteva palvelu ja koulutus
ICT tarjoaa täyden tuen Inline Selective Wave Soldering Machinelle paikan päällä asennetuilla ja 24/7-avulla. Koulutetut insinöörimme hoitavat asennukset, korjaukset ja säädöt, kun taas koulutus kattaa käytön ja huollon perusteet. Etätuki ja säännölliset vinkit mukautuvat tarpeisiisi. 26 vuoden SMT-työllä optimoimme linjasi tehokkuuden parantamiseksi. Pitkän aikavälin suunnitelmat sisältävät tarkastukset, joiden avulla varmistat, että kasvat kanssamme huoletta.
| Asiakaspalaute
Asiakkaat ylistävät ICT-insinöörejä asiantuntemuksesta ja nopeista korjauksista Inline Selective Wave -juotoskoneessa – aina paikallaan. Koneen tasainen juotos ja korkeat päästönopeudet erottuvat joukosta, ja turvallinen, tiivis pakkaus varmistaa toimituksen. Nopeat vastaukset ongelmiin pitävät linjat käynnissä, ja yksi käyttäjä sanoo: 'Tiimisi nopeus on vertaansa vailla.' Tämä rakentaa vahvaa luottamusta ICT:hen
| Toimialan sertifioinnit
Inline Selective Wave -juotoskoneella on CE-, RoHS- ja ISO9001-sertifikaatit, jotka täyttävät maailmanlaajuiset turvallisuus- ja laatustandardit. ICT:n aaltoteknologiaa ja vuojärjestelmiä koskevat patentit osoittavat innovatiivisuutta. Nämä valtakirjat todistavat sitoutumisemme luotettaviin, ympäristöystävällisiin laitteisiin, joihin voit luottaa maailmanlaajuisesti.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT johtaa SMT:tä omalla tutkimus- ja kehitystyöllä ja kolmella tehtaalla, jotka kasvavat 89 henkilöön 26 vuoden aikana. Palvelemme yli 1600 asiakasta 72 maassa autoista LED-linjoihin tiukoilla testaus- ja laatujärjestelmillä. Compact Inline Selective Wave -juotosjärjestelmämme sopii mihin tahansa tilaan maailmanlaajuisen tuen tukemana. Innovoimme päivittäin ja rakennamme arvojen välisiä kumppanuuksia tehtaasi menestyksen eteen.
