| Lyijytön aaltojuotoskone DIP-kokoonpanolinjalle
ICT W-sarjan lyijytön aaltojuotoskone on luotettava SMT-lyijytön aaltojuotoskone, joka on suunniteltu THT-tuotantolinjojen ja DIP-kokoonpanolinjojen sydämeksi. Tässä lyijyttömässä aaltojuotoskoneessa on japanilainen Kuroda-suihkutekniikka, vaakasuorat riippumattomat lämmitysmoduulit ja edistynyt energiaa säästävä rakenne, joka takaa täydellisen reiän läpi kulkevan juottamisen minimaalisella hapetuksella. Normaali toiminta vaatii vain 7 kW tehoa, kun taas valinnainen typpisuoja täyttää tiukat laatuvaatimukset. Tämä lyijytön aaltojuotoskone, jota käytetään laajalti autoelektroniikassa, älymittareissa ja teollisuusohjauksissa, tarjoaa erinomaisen suorituskyvyn ja siitä tulee ensisijainen valinta tehtaille, jotka päivittävät lyijytöntä SMT-aaltojuottokonetta.
| Ominaisuus
Japanilainen Kuroda-suutin säädettävällä sumutusvyöhykkeellä ja pyramidin muotoisella suodattimella takaavat tasaisen ja vähän kuluttavan flux-pinnoitteen joka kerta. Digitaalinen virtauksen ohjaus ja vakaa painejärjestelmä minimoivat jätteen ja pitävät kammion puhtaana – suuri etu lyijyttömälle SMT-aaltojuotoskoneelle jatkuvilla THT-tuotantolinjoilla.
Kolmannen osapuolen riippumaton ylikuumenemissuoja yhdistettynä PLC+PID-suljetun piirin ohjaukseen luo täydellisen turvavarmistuksen. Reaaliaikainen valvonta ja välitön sammutus suojaavat käyttäjiä ja laitteita lyijyttömän aaltojuotoskoneen jatkuvan käytön aikana.
Vaakasuuntaiset itsenäiset lämmitysvyöhykkeet suljetulla kuumailmakierrolla ja tasasuuntauslevyillä tuottavat täydellisesti tasaisen lämpötilan koko levylle. Lämpenemisaika on vain noin 15 minuuttia ja normaali virrankulutus pysyy 7 kW:ssa – energiatehokkain malli samankaltaisista lyijyttömästä SMT-aaltojuottimesta.
| DIP-linjan varusteluettelo
| Malli | W4 | W3 | W2 |
| Mitat: (mm) | 4200X1250X1500 | 3600x1250x1500 | 2900x1160x1500 |
| Paino (kg) | Noin 1500kg | Noin 1200kg | Noin 790 kg |
| Virtalähde | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Käynnistysvirta | 32kw | 24kw | 16kw |
| Käyttöteho | 12kw | 9kw | 7kw |
| Hallintajärjestelmä | PLC | ||
| Ruiskutusjärjestelmä | |||
| Lähetysmenetelmä | Askelmoottori | ||
| Ruiskutuspaine | 0,25 Mpa - 0,4 Mpa | ||
| lux virtaus | 10-100ml/min | ||
| Pakoputken halkaisija | Φ200mm | ||
| Pakokaasukapasiteetti | 25m3/min | ||
| Esilämmitysjärjestelmä | |||
| Esilämmitystila | Kuumaa ilmaa | ||
| Ohjaustila | PID + SSR | ||
| Esilämmitysalue | 4 | 3 | 2 |
| Esilämmityksen pituus | 1800mm | 1600mm | 1200mm |
| Esilämmitys Temp. | (Huonelämpötila) -250°C | ||
| Lämpenemisaika (min) | Noin 15 min (asetus 150°C) | ||
| Kuljetinjärjestelmä | |||
| Piirilevyn koko: PxL (mm) | Minimi: 80x60mm; Max: 400x300mm | ||
| Kuljetinopeus | 0-2000 (mm/min) | ||
| Kuljetinkorkeus | 750+/-20 (mm) | ||
| Sormi | Kaksoiskoukkukynsi (vakio) | ||
| Kuljettimen leveyden säätö | Käsin | ||
| Kuljettimen kulma | 4-7 astetta | ||
| Juotosjärjestelmä | |||
| Juotospotin tyyli | Mekaaninen moottorikäyttö | ||
| Juotosastian materiaali | Full Titanium (Standard FT) | ||
| Juotosastian lämpötila | 300 ° C | ||
| Juotosastian kapasiteetti | Lyijytön 350kg | Lyijytön 300kg | Lyijytön 250kg |
| Muut | |||
| Sormien puhdistusjärjestelmä | Harjata | ||
| DIP-linjan varusteluettelo

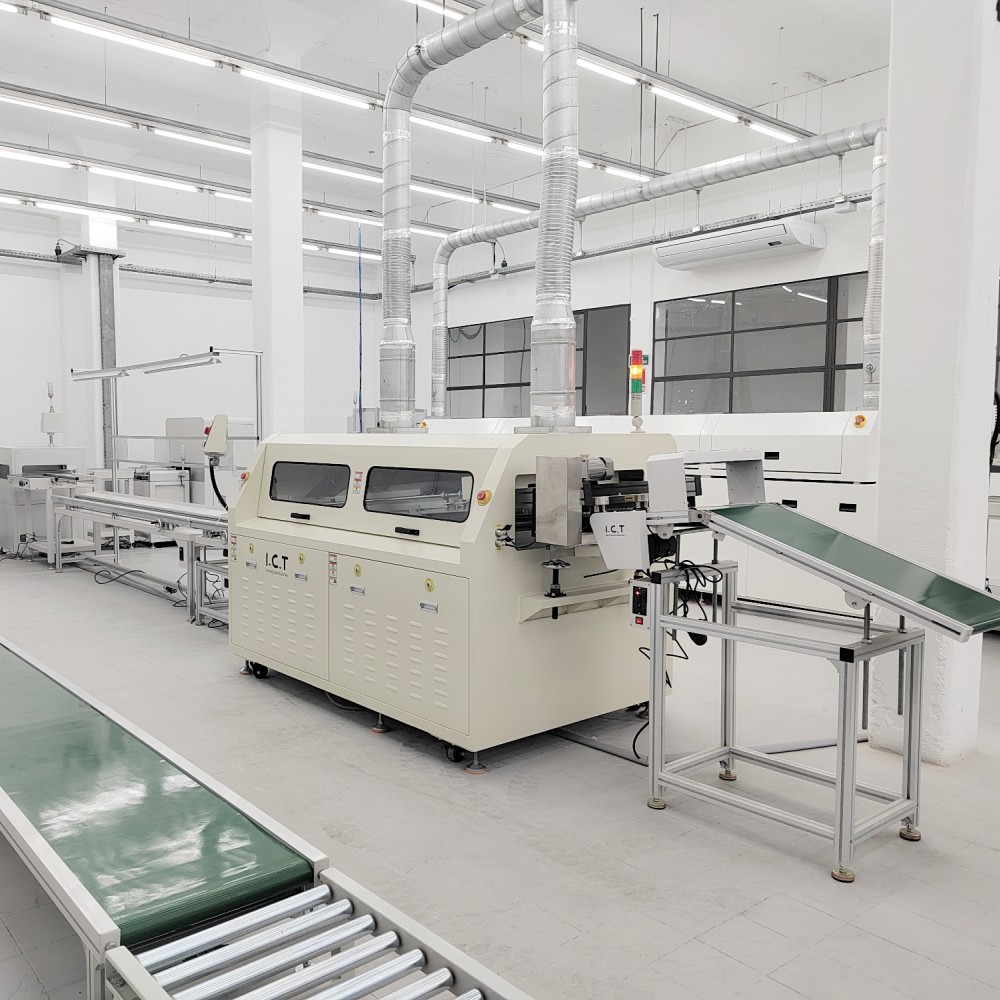

DIP-tuotantolinjamme tarjoaa edistyneitä työkaluja tehokkaaseen ja tarkkaan piirilevykokoonpanoon. Täysin automatisoitu DIP-linja sisältää DIP-asennuslinjan komponenttien tarkkaa sijoittelua varten, aaltolataimen sujuvaan piirilevyn sisääntuloon, aallonpurkaimen turvalliseen poistoon ja kokoonpanohihnalinjan lopputarkastuksia varten. Tämä korkealaatuinen PCB DIP -tuotantolinja varmistaa vakaan toiminnan, luotettavan THT-asennuksen ja kustannustehokkaan kokoonpanon, joka täyttää teollisuuden monipuoliset tarpeet. Modulaarisen suunnittelun ja ICT:n maailmanlaajuisen tuen ansiosta se lisää tuottavuutta reiän läpikäytävissä tehtävissä.
| Asiakkaan menestysvideo
ICT-insinöörit lähtivät Uruguayhin asentamaan ja ottamaan käyttöön W-sarjan lyijyttömän aaltojuotoskoneen älymittarien valmistajalle. Asiakkaalla on suurivolyymin DIP-tuotantolinja ja tarvittiin vakaata lyijytöntä juottamista monimutkaisille piirilevyille, joissa on suuria osia. Kun tiimimme suoritti asennuksen ja kuljettajan koulutuksen, kone saavutti täyden nopeuden vain 7 kW:n ajoteholla ja täydellisellä liitoslaadulla. Asiakas jakoi videon, jossa lyijytön aaltojuotoskone käy kitkattomasti heidän THT-kokoonpanolinjallaan, ylistäen alhaisia energiakustannuksia, helppoa huoltoa ja erinomaista myynnin jälkeistä tukea. Tästä Uruguayn älymittariprojektista on tullut onnistunut referenssi monille Latinalaisen Amerikan DIP-linjoille.
| Asiantuntijapalvelut ja koulutus
ICT tarjoaa kattavan tuen jokaiselle lyijyttömälle aaltojuotoskoneelle – tehdassuunnittelusta ja ammattimaisesta asennuksesta perusteelliseen käyttäjäkoulutukseen ja 7×24 maailmanlaajuiseen tekniseen tukeen. Kokenut tiimimme varmistaa, että lyijytön SMT-aaltojuotoskone ja koko THT-linja saavuttavat maksimaalisen tuottavuuden ilman riskiä.
| Asiakkaan kiitosta
Asiakkaat ympäri maailmaa ylistävät lyijytöntä aaltojuotoskonettamme sen erinomaisesta vakaudesta, erittäin alhaisista käyttökustannuksista ja virheettömistä juotostuloksista monimutkaisilla levyillä. Ne korostavat erityisesti nopeaa maailmanlaajuista palveluvastausta, vahvaa vientipakkausta ja sujuvaa SMT-lyijytöntä aaltojuottimen ulostulokuljetinta, joka integroituu täydellisesti loppupään laitteiden kanssa.
| Laatusertifikaatit
Jokaisella ICT-lyijyttömällä aaltojuotoskoneella on CE-, CCC-, UL-, RoHS- ja ISO9001-sertifikaatit sekä useita keksintöpatentteja, jotka täyttävät täysin nykyaikaisten DIP-tuotantolinjojen korkeimmat kansainväliset turvallisuus- ja ympäristöstandardit.
| Tietoa ICT-yrityksestä ja -tehtaasta
ICT on ammattimainen yhden luukun ratkaisutoimittaja SMT- ja DIP-tuotantolinjoille, jolla on yli 25 vuoden kokemus alalta. 12 000 ㎡:n tehtaallamme Dongguanissa työskentelee 89 työntekijää, joista 20 on vanhempi insinööri. Suunnittelemme ja valmistamme kaikki keskeiset laitteet itse ja olemme palvelleet menestyksekkäästi yli 1600 asiakasta 72 maassa. Tiukka laadunhallinta ja jatkuva teknologinen innovaatio tekevät meistä luotettavimman kumppanin korkean suorituskyvyn lyijyttömälle aaltojuotoskoneelle maailmanlaajuisesti.
