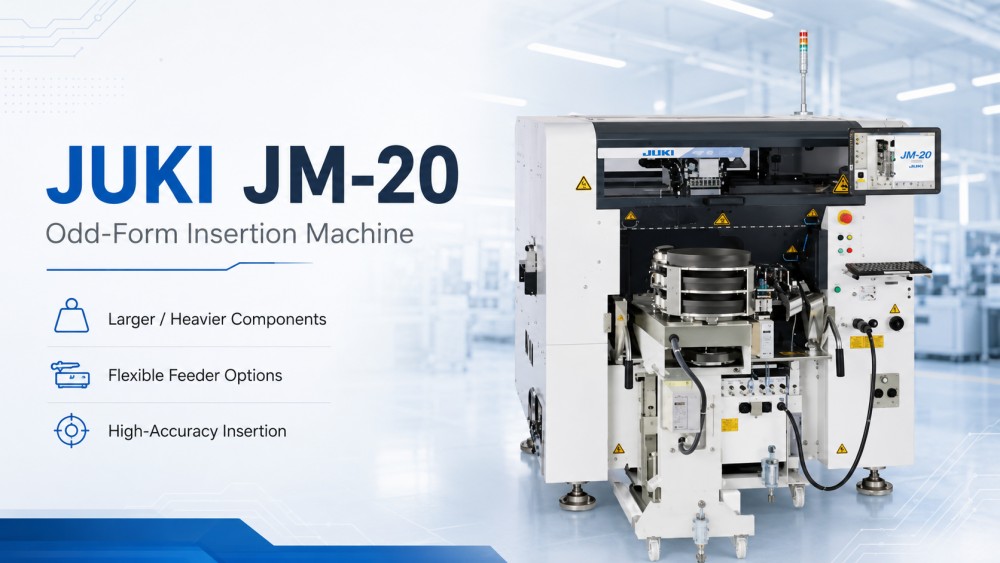

JUKI JM-20 on monitoimikone, joka on suunniteltu isommille levyille, raskaammille komponenteille ja monitoimielektroniikan tuotantoon. Se voi tukea automaattista lisäystä, SMT-sijoitusta ja manuaalista lisäyslinjaliitäntää yhdessä joustavassa alustassa. Verrattuna pienempiin malleihin, JM-20 on parempi suurille komponenteille, suurille piirilevyille, liittimille, säteittäisille osille, aksiaalisille osille, alustaosille, puikko-osille ja bulkkikomponenteille. Se tukee PCB-kokoja 410 × 560 mm asti yhdellä kiinnittimellä ja 800 × 560 mm kaksinkertaisella puristimella. Kone käyttää laser- ja näöntunnistusta komponenttien rungon asennon ja lyijykärkien tarkistamiseen ennen asettamista, mikä auttaa parantamaan asennuksen tarkkuutta ja tuotannon vakautta.
| Tuotteen ominaisuudet

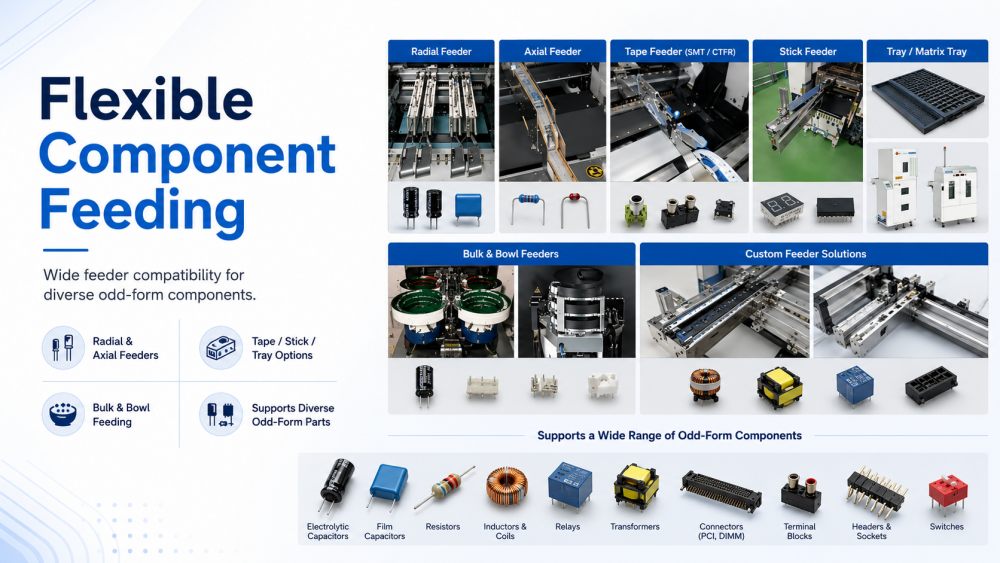

JUKI JM-20 tukee laajaa valikoimaa syöttövaihtoehtoja eri muotoisille komponenteille. Se voi toimia radiaalisten syöttölaitteiden, aksiaalisten syöttölaitteiden, teippisyöttölaitteiden, tikkusyöttölaitteiden, tarjotinpidikkeiden, matriisitarjottimien, kulhojen syöttölaitteiden ja räätälöityjen syöttölaitteiden kanssa. Tämä tekee siitä sopivan tehtaille, jotka tuottavat useita tuotetyyppejä samalla DIP- tai sekakokoonpanolinjalla. Komponentteja, kuten alumiinielektrolyyttikondensaattoreita, liittimiä, keloja, releitä, muuntajia, suuria autonosia, PCI-liittimiä ja DIMM-liittimiä voidaan käsitellä todellisten projektin vaatimusten perusteella. Tämä syöttölaitteen joustavuus auttaa vähentämään manuaalista syöttöä ja antaa asiakkaille enemmän vapautta THT-automaatioprosessin rakentamisessa.

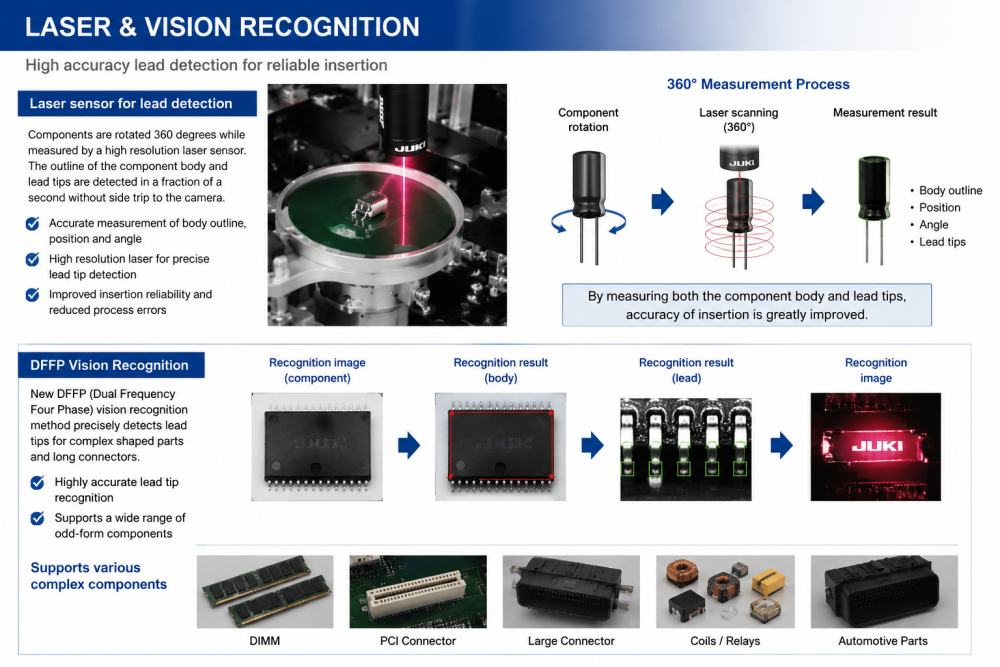

JM-20 käyttää laseranturia komponenttien mittaamiseen niiden pyöriessä 360 astetta. Järjestelmä voi tarkistaa komponenttien ääriviivat, sijainnin, kulman ja kärjet lähettämättä osaa erilliseen kamerapaikkaan. Tämä säästää aikaa ja tukee tarkempaa syöttöä. Kone tukee myös DFFP-näöntunnistusta, joka tunnistaa tarkasti monimutkaisten komponenttien kärjet. Tästä on hyötyä osissa, joissa on erikoismuotoiset tai pitkät liittimet, kuten DIMM, PCI ja suuret autokomponentit. Tarkistamalla sekä osan rungon että johdon asennon kone auttaa vähentämään asennusvirheitä ja parantamaan prosessin luotettavuutta.

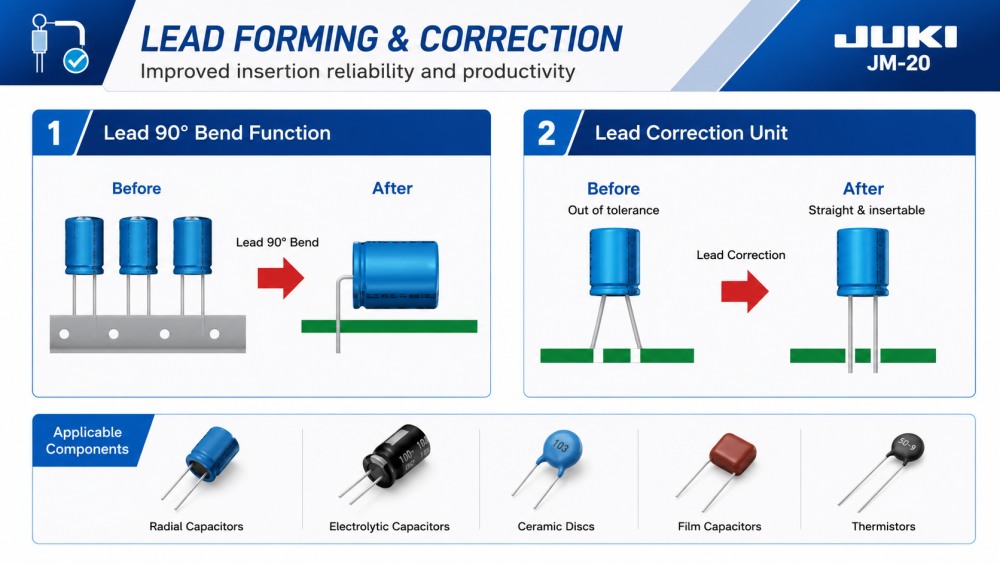

Radiaalisissa nauha-alumiinikondensaattoreissa Lead 90° Bend -toiminto voi leikata ja muodostaa johdon 90 asteen muotoon ennen asettamista. Tämä auttaa vähentämään manuaalista työtä ja pitää johdon muodostuksen johdonmukaisempana. JM-20 voi myös käyttää Lead Correction Unit -yksikköä toleranssin ulkopuolella olevien johtimien korjaamiseen ennen liittämistä. Jos johto on taipunut tai kohdistettu huonosti, korjausyksikkö auttaa tuomaan sen takaisin käyttöasentoon. Tämä on tärkeää komponenttien hävittämisen vähentämiseksi ja asennusongelmien välttämiseksi. Tuotantoryhmille nämä toiminnot auttavat tekemään parittomien muotojen lisäyksestä vakaamman ja vähemmän riippuvaisen manuaalisesta säädöstä.
| Erittely
| Malli | JM-100 | JM-50 | JM-20 | |
| Levyn koko | 1 kerta paakkuuntumista | 410*360mm | 410*360mm | 410*360mm |
| 2 kertaa paakkuuntumista | 800*360mm | 800*360mm | 800*360mm | |
| Komponentin korkeus | max.30mm | max.50mm | ||
| Komponentin koko | 0603-50mm | |||
| Sijoitusnopeus | 16 000 CPH | 9 000 CPH | 1550 CPH | |
| Pää | 8 | 4 | 6 | |
| Koneen mitat (L × S × K) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Massa (noin) | 1300 kg | 1300 kg | 1760 kg | |
* ICT jatkaa laatua ja suorituskykyä, teknisiä tietoja ja ulkonäköä voidaan päivittää ilman erityistä ilmoitusta.
| DIP-linjan varusteluettelo
ICT voi integroida JUKI JM-20:n täydelliseksi DIP-tuotantolinjaksi asiakkaan tuotetyypin, piirilevyn koon, komponenttiluettelon ja kapasiteettitavoitteen perusteella. Aiheeseen liittyviä laitteita ovat manuaaliset syöttölinjat, automaattiset lisäyskoneet, parittoman muotoiset lisäyskoneet, aaltojuotoskoneet, selektiiviset juotoskoneet, DIP AOI, juotosrobotit, piirilevykuljettimet, kuormaajat, purkukoneet ja korjausasemat. Tyypillisessä THT-linjassa JM-20:tä käytetään automatisoimaan sellaisten osien lisäämistä, joita on vaikea tai hitaita lisätä käsin. Asennuksen jälkeen piirilevy voi siirtyä aaltojuottoon, jäähdytykseen, tarkastukseen, korjaukseen ja lopputestaukseen. ICT auttaa asiakkaita suunnittelemaan koko prosessin, ei vain yhtä konetta.
